Введен в действие
Постановлением Комитета
Российской Федерации по стандартизации,
метрологии и сертификации

от 2 июня 1994 г. № 160

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ

МЕТОД ОПРЕДЕЛЕНИЯ ТЕПЛОЕМКОСТИ

Modified wood. Method for determination of heat capacity

ГОСТ 21523.3.1-93

Группа К29

ОКСТУ 5301

Дата введения

1 января 1995 года

ПРЕДИСЛОВИЕ

1. Разработан Госстандартом России.

Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа стандартизации
Республика Беларусь	Белстандарт
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Госдепартамент Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 21523.3.1-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95.

4. Взамен ГОСТ 21523.3-87.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, раздела
ГОСТ 8.001-80 3
ГОСТ 166-89	3
ГОСТ 859-78	3
ГОСТ 7016-82 2.3
ГОСТ 8286-90	3
ГОСТ 8295-73	3
ГОСТ 16483.0-89	2.2
ГОСТ 21523.4-77	2.4, 4.1, 3
ГОСТ 21523.11-79	4.1
ГОСТ 24588-81	Вводная часть
	Настоящий стандарт распространяется на марки модифицированной древесины по ГОСТ 24588, размеры заготовок которых позволяют изготовлять образцы требуемых размеров, и устанавливает метод определения теплоемкости.
	1. СУЩНОСТЬ МЕТОДА

Сущность метода заключается в проведении измерений в режиме монотонного нагрева, представляющем собой плавный разогрев с переменным полем температур внутри образца.

2. ОТБОР ОБРАЗЦОВ

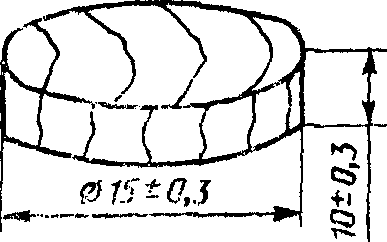

2.1. Образцы для испытания изготовляют диаметром 15 мм и высотой 10 мм. Отклонения размеров образцов не должны превышать +/- 0,3 мм (черт. 1).

Образец для испытания теплоемкости

2. Отбор образцов

Черт. 1

2.2. Количество образцов — по ГОСТ 16843.0. Коэффициент вариации — 15%.

2.3. Значение параметра шероховатости поверхности образцов для испытания (R_{z}) не должно превышать 20 мкм по ГОСТ 7016. На поверхности образцов для испытаний не должно быть сучков.

2.4. Образцы для испытания должны быть высушены до постоянной массы при температуре (103 +/- 2) °C по ГОСТ 21523.4.

3. АППАРАТУРА И МАТЕРИАЛЫ

Прибор ИТ-С-400 с измерительным блоком ПУ2.999.068 по ГОСТ 8.001.

Электросекундомер типа П-30 по ГОСТ 8286.

Штангенциркуль по ГОСТ 166 с погрешностью измерения не более 0,1 мм.

Весы аналитические с погрешностью взвешивания 0,001 г.

Аппаратура для определения влажности по ГОСТ 21523.4.

Образцы из меди марки М1 по ГОСТ 859.

Графитовый порошок по ГОСТ 8295.

4. ПОДГОТОВКА К ИСПЫТАНИЮ

4.1. Испытуемый образец взвешивают и определяют его влажность по ГОСТ 21523.4 и плотность по ГОСТ 21523.11.

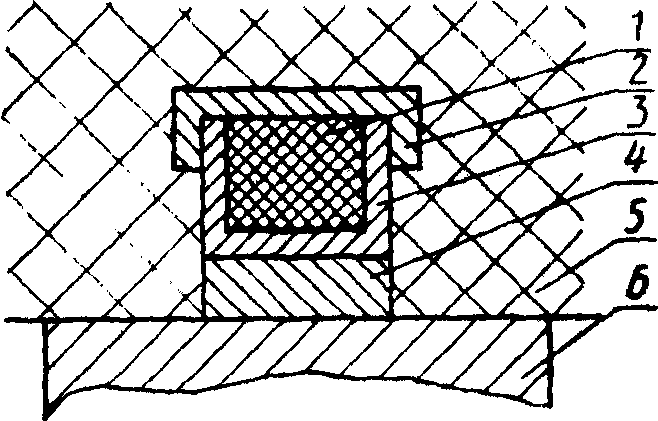

4.2. Образец помещают в ампулу измерителя теплоемкости ИТ-С-400 и накрывают его крышкой, как показано на черт. 2.

4. Подготовка к испытанию

1 — образец испытуемый; 2 — крышка ампулы; 3 — ампула; 4 — тепломер; 5 — оболочка адиабатическая; 6 — основание измерительной ячейки

Черт. 2

4.3. Микровольтнаноамперметр Ф136 включают в сеть и производят подготовку его к работе согласно инструкции по эксплуатации.

4.4. Теплоемкость образца определяют в диапазоне температур от 173 до 473 K (от -100 до +200 °C) с интервалом 25 K (25 °C). Допускаемое отклонение +/- 1 K (+/- 1 °C).

4.5. Включают измеритель теплоемкости ИТ-С-400 и нагревают в нем испытуемый образец до заданной температуры в диапазоне по п. 4.4.

5. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

5.1. На измерителе теплоемкости ИТ-С-400 переключатель «ИЗМЕРЕНИЕ» устанавливают в положение t_{1} .

5.2. При прохождении светового указателя микровольтнаноамперметра Ф136 через ноль шкалы (положение t_{2} ) включают секундомер и одновременно переводят переключатель «ИЗМЕРЕНИЕ» в положение t_{2} . При прохождении светового указателя через ноль шкалы в положении переключателя t_{2} выключают секундомер.

5.3. Записывают показания секундомера в графу "\tau_{\text{т}}" (Приложение, табл. 1).

5.4. Измерения "\tau_{\text{т}}" проводят при всех значениях температур, определенных в п. 4.4.

5.6. После определения "\tau_{\text{т}}" в заданном диапазоне температур отключают измеритель теплоемкости ИТ-С-400 и из ампулы (черт. 2) вынимают испытуемый образец.

6. ОБРАБОТКА РЕЗУЛЬТАТОВ

6.1 Теплоемкость (C), \text{Дж } \cdot \text{кг}^{- 1} \cdot K^{- 1} , вычисляют по формуле

C = \frac{K_{\text{т}}}{m_{0}} (\tau_{\text{т}} - \tau_{\text{т}}^{0}) ,

где \tau_{\text{т}} — время запаздывания температуры на тепломере в экспериментах с испытуемым образцом, с;

\tau_{\text{т}}^{0} — время запаздывания температуры на тепломере в экспериментах с пустой ампулой, с;

m_{0} — масса испытуемого образца, кг;

K_{\text{т}} — тепловая проводимость тепломера, \text{Вт} \cdot K^{- 1} , которую определяют при градуировке измерителя теплоемкости ИТ-С-400 по формуле

K_{\text{т}} = \frac{C_{\text{м}} \cdot m_{\text{м}}}{\overline{\tau_{\text{м}}} - \overline{\tau_{\text{т}}^{0}}} ,

где C_{\text{м}} — удельная теплоемкость меди, \text{Дж } \cdot \text{кг}^{- 1} \cdot K^{- 1} ;

m_{\text{м}} — масса образцовой меры из меди, кг;

\overline{\tau_{\text{м}}} — среднее время запаздывания на тепломере в эксперименте с медным образцом, с;

\overline{\tau_{\text{т}}^{0}} — среднее время запаздывания на тепломере в эксперименте с пустой ампулой, с.

6.2. Среднее значение времени запаздывания (\overline{\tau_{\text{м}}}) и (\overline{\tau_{\text{т}}^{0}}) на тепломере определяют как среднее арифметическое из пяти экспериментов, проведенных в соответствии с разд. 5.

6.3. Вычисленные значения (K_{\text{т}}) и (\tau_{\text{т}}^{0}) в результате градуировки измерителя теплоемкости ИТ-С-400 заносят в табл. 2 Приложения и используют при последующих измерениях.

Приложение

Рекомендуемое

ПРОТОКОЛ
определения теплоемкости образцов
из модифицированной древесины

Таблица 1

Испытуемый образец: m = кг

t_{\text{с}}, {}^{\circ}C	\tau_{\text{т}}, \text{с}	\overline{\tau_{\text{т}}^{0}}, \text{с}	K_{\text{т}}, \text{Вт} \cdot K^{- 1}	C, \text{Дж } \cdot \text{кг}^{- 1} \cdot K^{- 1}
	-100
-75
-50
-25
0
25
50
75
100
125
150
175
200

Измерение проводил: __________________________________

                                         должность, ф.и.о., подпись<br>

Дата «___» ____________________ г.

Таблица 2

ПРОТОКОЛ
поверки измерителя теплоемкости

t, °C	\overline{\tau_{\text{т}}^{0}} , с	K_{\text{т}} , \text{Вт} \cdot K^{- 1}	\tau_{\text{т}} , с					C, \text{Дж } \cdot \text{кг}^{- 1} \cdot K^{- 1}					C, \text{Дж } \cdot \text{кг}^{- 1} \cdot K^{- 1}	{}^{\circ}\Delta , %	\Delta C , %	\Delta , %
t, °C	\overline{\tau_{\text{т}}^{0}} , с	K_{\text{т}} , \text{Вт} \cdot K^{- 1}	1	2	3	4	5	1	2	3	4	5	C, \text{Дж } \cdot \text{кг}^{- 1} \cdot K^{- 1}	{}^{\circ}\Delta , %	\Delta C , %	\Delta , %
-100
0
100
200

Проверку производил: ________________________________ должность, ф.и.о., подпись

Дата «___» ____________________ г.
