ГОСТ 21523.10-88. Государственный стандарт Союза ССР. Древесина модифицированная. Метод определения истирания
(утв. и введен в действие Постановлением Госстандарта СССР от 28.06.1988 № 2442)
Внимание
Документ утратил силу на территории Российской Федерации с 01.09.2026 в связи с изданием Приказа Росстандарта от 13.02.2026 № 135-ст. Взамен введен в действие ГОСТ Р 72550-2026. Документ утратил силу на территории Российской Федерации с 01.09.2026 в связи с изданием Приказа Росстандарта от 13.02.2026 № 135-ст. Взамен введен в действие ГОСТ Р 72550-2026. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС» № 5, 1993). Документ утрачивал силу с 01.01.1994. Документ введен в действие с 01.01.1989. Взамен ГОСТ 21523.10-78.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 21523.10-88"]:::rst click n0 "https://bukva.ai/docs/gost-21523-10-88" "ГОСТ 21523.10-88. Государственный стандарт Союза ССР. Древесина модифицированная. Метод определения истирания (утв. и введен в действие Постановлением Госстандарта СССР от 28.06.19" n1["ГОСТ Р 72550-2026"]:::doc click n1 "https://bukva.ai/docs/standart-gost-r-72550-2026" "ГОСТ Р 72550-2026. Национальный стандарт Российской Федерации. Древесина модифицированная. Методы определения механических свойств (утв. и введен в действие Приказом Росстандарта о" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 28 июня 1988 г. № 2442
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Modified wood. Method for determination of wear-proofness
до 1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством лесной промышленности СССР и Министерством высшего, среднего и специального образования РСФСР.
Исполнители: Н.И. Винник, канд. техн. наук (руководитель темы); В.К. Попов, канд. техн. наук.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 28.06.88 № 2442.
4. Срок первой проверки — 1993 г.
Периодичность проверки — 5 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта, раздела |
|---|---|
| ГОСТ 344-85 | 2 |
| ГОСТ 577-68 | 2 |
| ГОСТ 7016-82 | 1.5 |
| ГОСТ 9629-81 | 1.1; 1.6 |
| ГОСТ 21523.4-77 | 2; 3.5 |
| ГОСТ 24588-81 | Вводная часть |
Настоящий стандарт распространяется на марки модифицированной древесины по ГОСТ 24588-81, размеры заготовок которых позволяют вырезать образец требуемых размеров, и устанавливает метод определения истирания по торцовой, тангентальной и радиальной поверхностям.
Метод основан на определении изменения высоты и массы образцов под действием нагрузки при истирании.
1. ОТБОР ОБРАЗЦОВ
1.1. Отбор и хранение заготовок для изготовления образцов — по ГОСТ 9629-81.
1.2. Отбор, хранение и точность изготовления образцов — по ГОСТ 16483.0-78. Количество образцов для каждого вида испытания должно быть не менее 16 (8 пар), в том числе 4 (2 пары) для приработки шлифовальной шкурки и 12 (6 пар) для испытания на истирание.
1.3. Образцы изготовляют в форме бруска квадратного сечения размерами 10 x 10 x 20 мм.

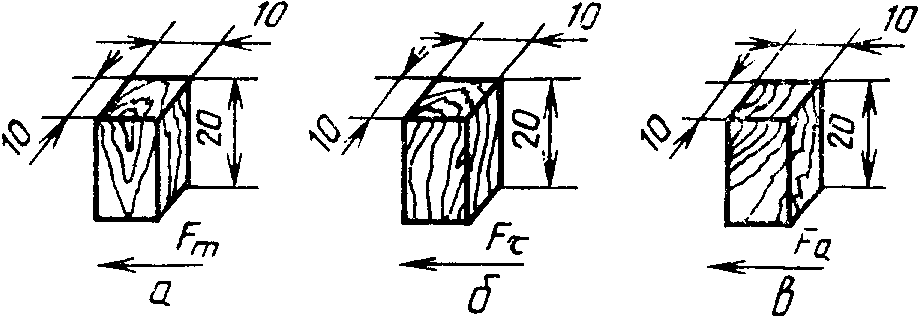

Форма, размеры и направление истирающей нагрузки по отношению к годичным слоям древесины указаны на черт. 1.
а — нагрузка, истирающая образец по торцовой поверхности (F_{m}) ;
б — нагрузка, истирающая образец по тангентальной
поверхности (F_{\tau}) ; в — нагрузка, истирающая образец
по радиальной поверхности (F_{a})
1.4. Предельные отклонения от размеров образцов не должны быть более 0,1 мм.
1.5. Поверхность образца не должна иметь сучков, трещин и дефектов обработки по ГОСТ 9629-81.
Значение параметра шероховатости образцов (Rm_{max}) не должно быть более 200 мкм по ГОСТ 7016-82.
1.6. Влажность испытываемых образцов должна соответствовать требованиям ГОСТ 9629-81.
2. АППАРАТУРА, МАТЕРИАЛЫ
Испытательная машина, обеспечивающая следующий режим работы:
надежный зажим двух образцов симметрично на одинаковом расстоянии от оси грузового стержня;
плотный прижим образцов к шлифовальному диску постоянным грузом массой 2600 г;
плотное прилегание и закрепление шлифовальной шкурки к диску.
Приспособление для крепления образцов (черт. 2).

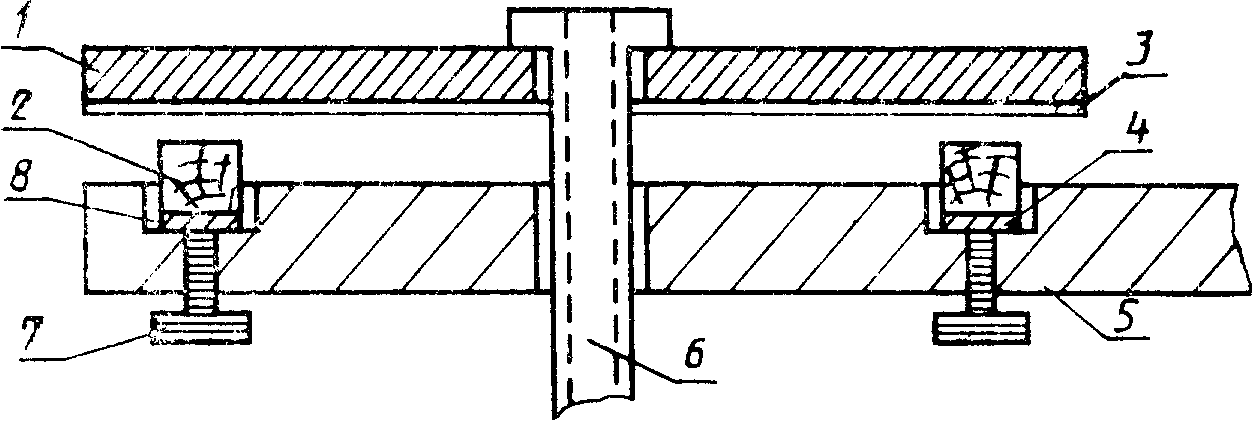

1 — шлифовальный диск; 2 — образец; 3 — шлифовальная
шкурка; 4 — подкладка; 5 — рычаг; 6 — полый вал;
7 — винт; 8 — зажимная рамка
Индикатор часового типа по ГОСТ 577-68.
Весы аналитические с погрешностью взвешивания не более 0,001 г.
Шкурка шлифовальная № 150 по ГОСТ 344-85.
Аппаратура для определения влажности по ГОСТ 21523.4-77.
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Образцы приклеивают на подкладки испытательной машины эпоксидной смолой и выдерживают 10 мин.
3.2. Шлифовальную шкурку прирабатывают 350 оборотами диска испытательной машины на двух парах образцов.
3.3. Каждую пару образцов на подкладках (с пометами «левый» и «правый») закрепляют в зажимных рамках рычага машины (см. черт. 2) и притирают приработанной шкуркой 50 оборотами диска испытательной машины.
3.4. Притертые образцы с подкладками очищают от пыли, взвешивают и измеряют высоту образцов до испытания индикатором, штифт которого упирают посередине верхней грани образца в точке пересечения диагоналей, для чего на данной грани проводят карандашом две диагональные линии.
3.5. Влажность определяют на образцах для определения истирания по ГОСТ 21523.4-77.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Испытания проводят при частоте вращения диска испытательной машины 40^{- 1} .
4.2. Каждую пару притертых образцов испытывают (подвергают истиранию) при нагрузке, обеспечиваемой постоянным грузом массой 2600 г, 250 оборотами диска испытательной машины.
4.3. После испытания образцы с подкладками вынимают из машины, очищают от пыли, взвешивают и определяют высоту образцов после испытания.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Истирание образцов модифицированной древесины по высоте (i_{h}) и по массе (i_{m}) в процентах вычисляют по формулам:
i_{h} = \frac{h_{1} - h_{2}}{h_{1}} 100 ; i_{m} = \frac{m_{1} - m_{2}}{m_{1}} 100 ,
где h_{1} — высота образца до испытания, мм;
h_{2} — высота образца после испытания, мм;
m_{1} — масса образца до испытания, г;
m_{2} — масса образца после испытания, г.
Результаты округляют с точностью до второго десятичного знака.
5.2. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-78.
5.3. За результат испытания принимают среднее арифметическое результатов определения истирания всех испытанных образцов.
5.4. Результаты измерений и расчетов заносят в протоколы испытаний (см. Приложения 1 и 2).
ПРОТОКОЛ
испытания модифицированной древесины на истирание
по высоте образца
| Номер образца | Влажность образца, % | Высота образца, мм | Истирание по высоте i_{h} , % | |
| до испытания h_{1} | после испытания h_{2} | |||
Личная подпись Расшифровка подписи "___" _________ 19__ г. ___________________
испытания модифицированной древесины на истирание по массе
Порода и марка ______________________
Направление действия нагрузки _____________________
| Номер образца | Влажность образца, % | Масса образца, г | Истирание по массе i_{m} , % | |
| до испытания m_{1} | после испытания m_{2} | |||
Личная подпись Расшифровка подписи "___" _________ 19__ г. ___________________
