Утвержден Постановлением Госстроя СССР

от 26 сентября 1985 г. № 164

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ ЭНЕРГОСНАБЖЕНИЕМ

УСЛОВНЫЕ ГРАФИЧЕСКИЕ И БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ВИДА И СОДЕРЖАНИЯ ИНФОРМАЦИИ

System of building design documents. Centralized power supply control. Graphical and letter designation of the type and contents of information

ГОСТ 21.611-85

Группа Ж01

ОКП 0021

Срок введения
1 июля 1986 года

РАЗРАБОТАН

Ордена Трудового Красного Знамени Всесоюзным научно-исследовательским и проектным институтом по комплексной электрификации промышленных объектов — ВНИПИ «Тяжпромэлектропроект» им. Ф.Б. Якубовского Минмонтажспецстроя СССР

ИСПОЛНИТЕЛИ

Э.А. Соскин (руководитель темы), Г.А. Гельман, Л.А. Шевякова

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

Зам. министра К.К. Липодат

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 26 сентября 1985 г. № 164

1. Настоящий стандарт устанавливает условные графические и буквенные обозначения вида и содержания информации, передаваемой в системах централизованного управления энергоснабжением предприятий, зданий и сооружений всех отраслей промышленности и народного хозяйства.

2. Условные графические обозначения вида информации приведены в табл. 1.

Таблица 1

Условные графические обозначения вида информации
Наименование Обозначение
1. Управление двухпозиционное рис. 1
2. Регулирование ступенчатое рис. 2

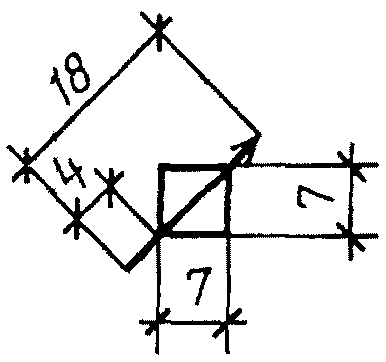

3. Регулирование плавное рис. 3
Примечание. В квадрат по пп. 2 и 3 вписывают условные буквенные обозначения регулируемого параметра по ГОСТ 1494-77 и ГОСТ 21.404-85, а по п. 2, кроме того, количество ступеней регулирования.
4. Сигнализация общая, индивидуальная, положения двухпозиционного
рис. 4		 Примечания. 1. В ромб, при необходимости, вписывают условные буквенные обозначения по табл. 2 настоящего стандарта. Условное графическое обозначение заземления — по ГОСТ 2.751-77.
2. При обозначении сигнализации положения многопозиционного (более двух) в ромб вписывают число позиций (сигналов) положения.
5. Сигнализация нижнего предела рис. 5
6. Сигнализация верхнего предела рис. 6
7. Сигнализация нижнего и верхнего пределов рис. 7
Примечание. В ромб по пп. 5 - 7 вписывают условные буквенные обозначения передаваемого сигнала по ГОСТ 1494-77, ГОСТ 21.404-85 и табл. 2 настоящего стандарта.
8. Измерение постоянное рис. 8

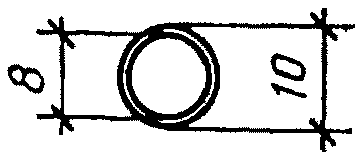

9. Измерение по вызову или по выбору рис. 9
10. Измерение интегральное рис. 10
11. Измерение суммарное
рис. 11
Примечания. 1. В окружность по пп. 8 - 11 вписывают условные буквенные обозначения измеряемого параметра по ГОСТ 1494-77 и ГОСТ 21.404-85.		 2. Условные графические обозначения вида информации выполняют сплошной толстой основной линией по ГОСТ 2.303-68.

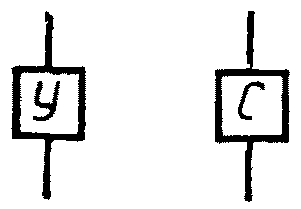

3. На функциональных и принципиальных схемах энергоснабжения, используемых в системах централизованного управления, допускается контакт коммутационного устройства обозначать в виде квадрата, в который вписывают условные буквенные обозначения управления двухпозиционного или сигнализации положения двухпозиционного в соответствии с табл. 2 настоящего стандарта.

рис. 12

3. Условные буквенные обозначения содержания информации приведены в табл. 2.

Таблица 2

Условные буквенные обозначения содержания информации

Наименование Обозначение
1. Авария АВ
2. Неисправность на контролируемом пункте НК
3. Неисправность электрическая НЭ
4. Неисправность не электрическая НН
5. Неисправность трансформатора НТ
6. Аварийная неисправность трансформатора АТ
7. Неисправность преобразователя НП
8. Неисправность двигателя НД
9. Неисправность устройства компенсации НУК
10. Неправильный сигнал НС
11. Управляющее воздействие двухпозиционное У
12. Сигнализация положения двухпозиционного С
13. Общее несоответствие ОН
14. Повреждение устройства П
15. Повреждение канала связи ПКС
16. Пожарная опасность ПО
17. Открывание дверей на необслуживаемом объекте ОД
18. Готовность устройства Г
19. Максимальный уровень жидкости в дренажном
приямке (дренажной воды)		 ДВ
20. Работа системной автоматики РСА
21. Давление масла в маслонаполненном кабеле ДМ
22. Автоматическое включение резерва АВР
23. Срабатывание автоматической частотной разгрузки АЧР
24. Местное управление МУ

4. Примеры построения условных обозначений вида и содержания информации приведены в справочном Приложении 1.

5. Условные обозначения вида и содержания информации, относящейся к конкретным аппаратам, оборудованию или участкам сети, наносят на функциональных или принципиальных схемах, используемых в системах централизованного управления энергоснабжением, рядом с указанными аппаратами, оборудованием или участками сетей в любом удобном для нанесения месте.

Условные обозначения вида и содержания информации, относящейся ко всему контролируемому объекту, например, общие сигналы, суммарные телеизмерения, следует указывать на свободном месте чертежа, предпочтительно в левом верхнем углу.

6. Примеры оформления схем энергоснабжения с нанесением на них условных обозначений вида и содержания информации приведены на черт. 1 и черт. 2 справочного Приложения 2.

Приложение 1

Справочное

ПРИМЕРЫ ПОСТРОЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИЙ ВИДА

И СОДЕРЖАНИЯ ИНФОРМАЦИИ

Наименование Обозначение

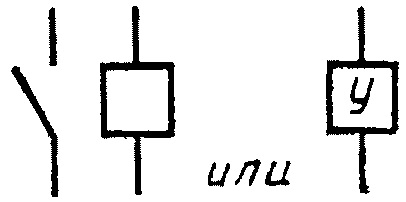

1. Управление двухпозиционное контактом коммутационного устройства рис. 13

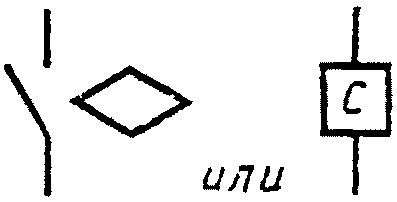

2. Сигнализация положения двухпозиционного контакта коммутационного устройства рис. 14
3. Регулирование четырехступенчатое расхода рис. 15
4. Регулирование плавное расхода рис. 16
5. Сигнализация аварийная рис. 17
6. Сигнализация нижнего предела давления рис. 18
7. Сигнализация верхнего предела температуры рис. 19
8. Сигнализация положения трехпозиционного рис. 20
9. Измерение расхода постоянное рис. 21
10. Измерение напряжения по вызову рис. 22
11. Измерение расхода интегральное рис. 23
12. Измерение активной мощности суммарное рис. 24

Приложение 2
Справочное

рис. 25

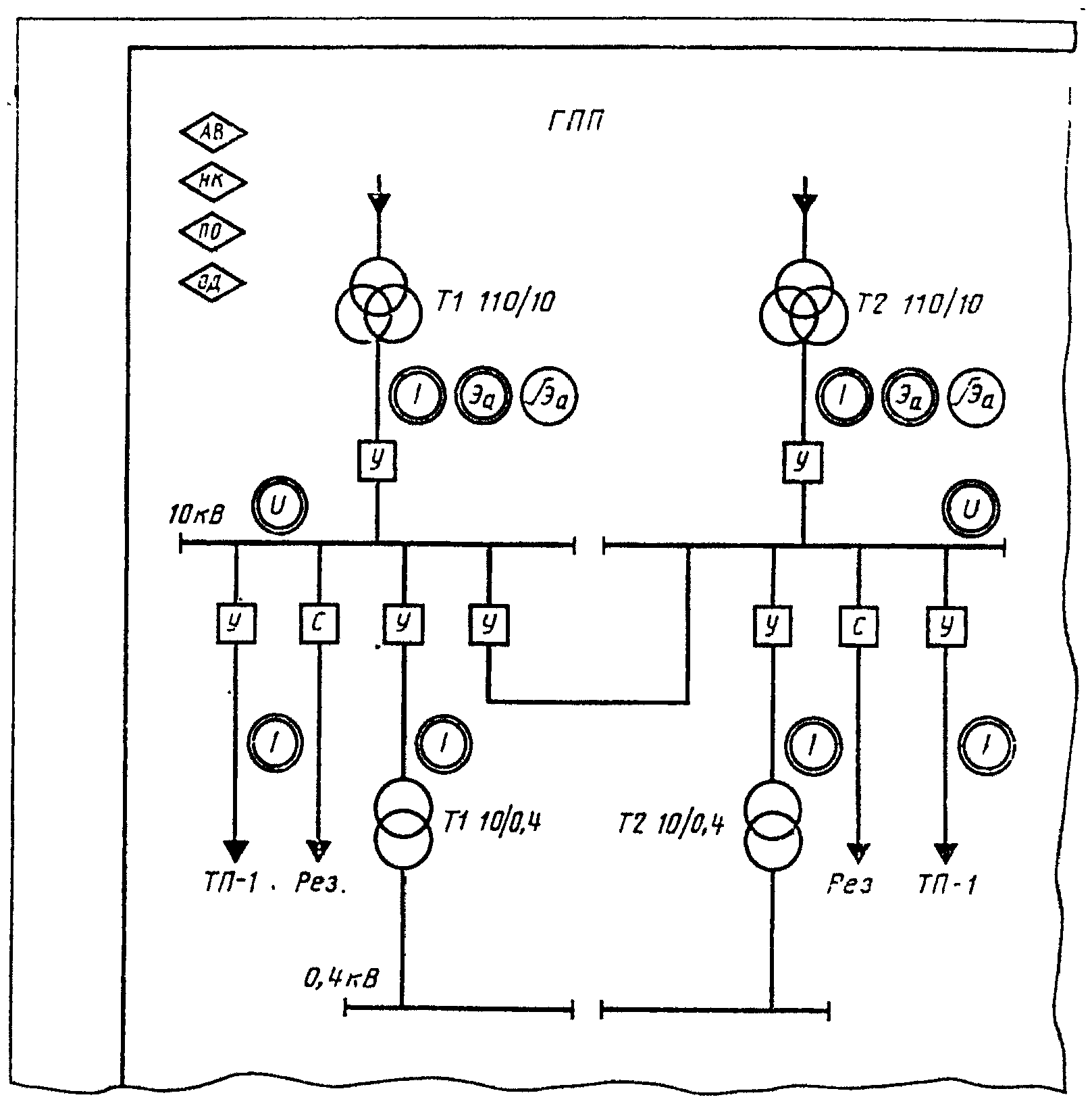

Черт. 1

рис. 26

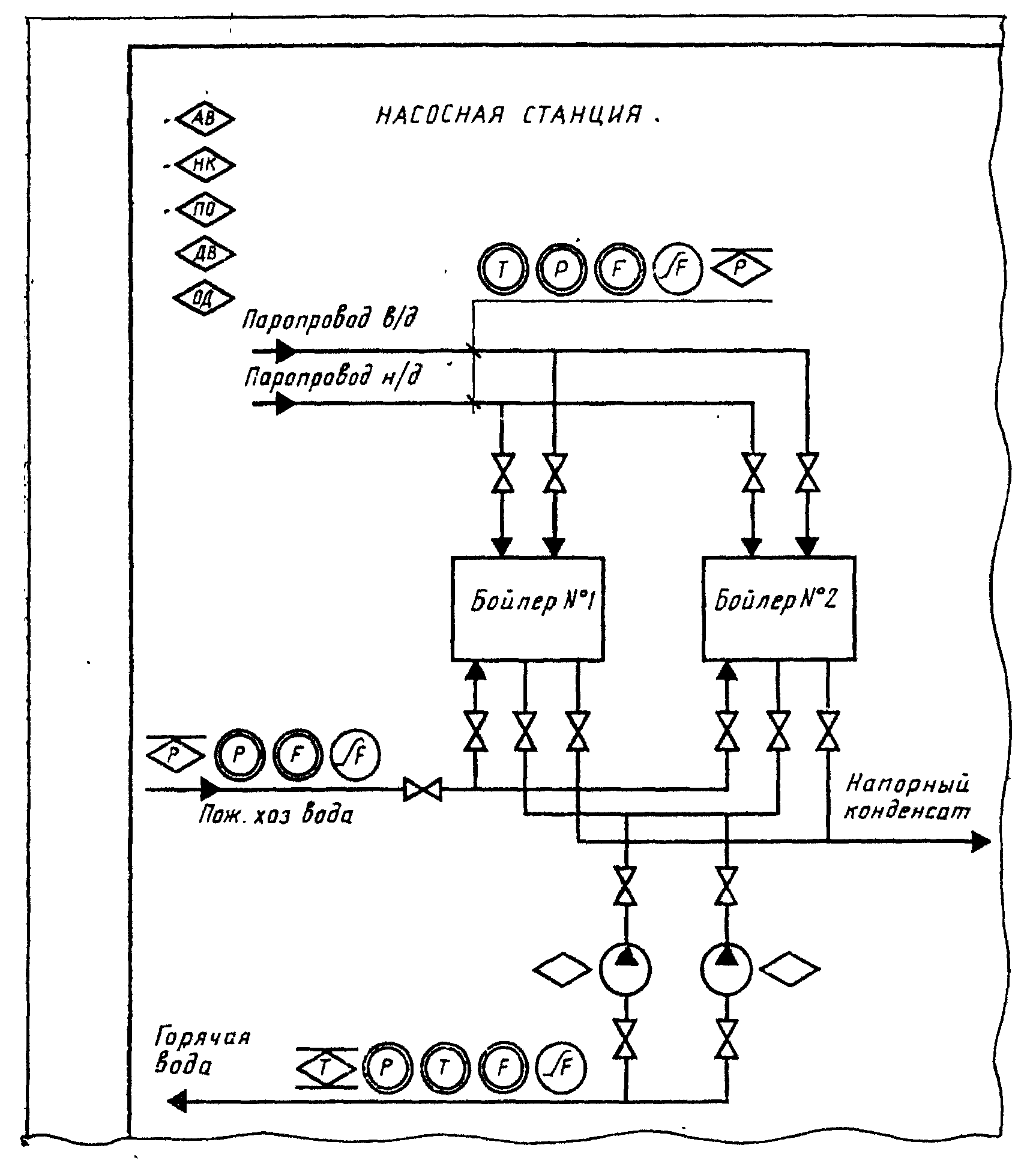

Черт. 2
