ГОСТ 21.604-82. Система проектной документации для строительства. Водоснабжение и канализация. Наружные сети. Рабочие чертежи

(утв. Постановлением Госстроя СССР от 28.07.1982 № 192)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 21.604-82"]:::rst
  click n0 "https://bukva.ai/docs/gost-21-604-82" "ГОСТ 21.604-82. Система проектной документации для строительства. Водоснабжение и канализация. Наружные сети. Рабочие чертежи (утв. Постановлением Госстроя СССР от 28.07.1982 N 192"
  n1["ГОСТ 21.704-2011"]:::doc
  click n1 "https://bukva.ai/docs/gost-21-704-2011" "ГОСТ 21.704-2011. Межгосударственный стандарт. Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации "
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ

РАБОЧИЕ ЧЕРТЕЖИ

System of building design documents. Water supply and sewerage. Outside networks. Working drawings

ГОСТ 21.604-82

Разработан Государственным ордена Трудового Красного Знамени проектным институтом «Промстройпроект» Госстроя СССР;

Государственным ордена Трудового Красного Знамени проектным институтом «СОЮЗВОДОКАНАЛПРОЕКТ» Госстроя СССР;

Центральным научно-исследовательским и проектно-экспериментальным институтом инженерного оборудования городов, жилых и общественных зданий (ЦНИИЭП инженерного оборудования) Госгражданстроя.

Исполнители: И.М. Кузнецов (руководитель темы), С.М. Ломоватская, В.П. Карш, Г.Р. Рабинович.

Внесен Государственным ордена Трудового Красного Знамени проектным институтом «Промстройпроект» Госстроя СССР.

Директор Ю.Г. Вострокнутов.

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей наружных сетей водоснабжения и канализации объектов строительства всех отраслей промышленности и народного хозяйства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи наружных сетей водоснабжения и канализации (далее — сети) выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства.

1.2 В состав рабочих чертежей сетей (основной комплект рабочих чертежей марки НВК) включают:

• общие данные по рабочим чертежам;
• чертежи (планы, профили и элементы) сетей;
• схемы напорных сетей.

К основному комплекту рабочих чертежей марки НВК составляют спецификацию оборудования по ГОСТ 21.110-82.

1.3. Основной комплект рабочих чертежей марки НВК при необходимости может быть расчленен на основные комплекты рабочих чертежей марки НВ (наружные сети водоснабжения) и НК (наружные сети канализации).

1.4. Для трубопроводов сетей принимают условные обозначения по ГОСТ 21.106-78.

Допускается обозначать невидимые (например, подземные, в перекрытых каналах) трубопроводы сплошной толстой основной линией при отсутствии на чертежах видимых участков трубопроводов с необходимым пояснением в общих данных по рабочим чертежам или на соответствующих чертежах.

Подоснову чертежа выполняют сплошной тонкой линией.

1.5. Элементам сетей присваивают обозначения, состоящие из марок, приведенных в таблице, и порядковых номеров элементов в пределах каждой сети (например, ПГ7, ПГ8, Д1, Д2).

1.6. Обозначение диаметра трубопровода на планах и схемах наносят над трубопроводом или на полке линии-выноски.

2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ

2.1 В состав общих данных по рабочим чертежам, кроме сведений, предусмотренных ГОСТ 21.102-79, включают:

• ситуационный план сетей (при необходимости);
• основные показатели по системам водоснабжения и канализации по форме 1.

2.2. В общих указаниях, входящих в состав общих данных по рабочим чертежам марки НВК, кроме сведений, предусмотренных ГОСТ 21.102-79, приводят:

инженерно-геологическую характеристику;

требования по антикоррозионной защите и теплоизоляции трубопроводов;

особые требования к сетям (например, взрывобезопасность, кислотостойкость).

3. ЧЕРТЕЖИ СЕТЕЙ

3.1 Планы сетей

3.1.1. Для разработки планов сетей в качестве подосновы используют рабочие чертежи генерального плана, автомобильных и железных дорог или топографические планы.

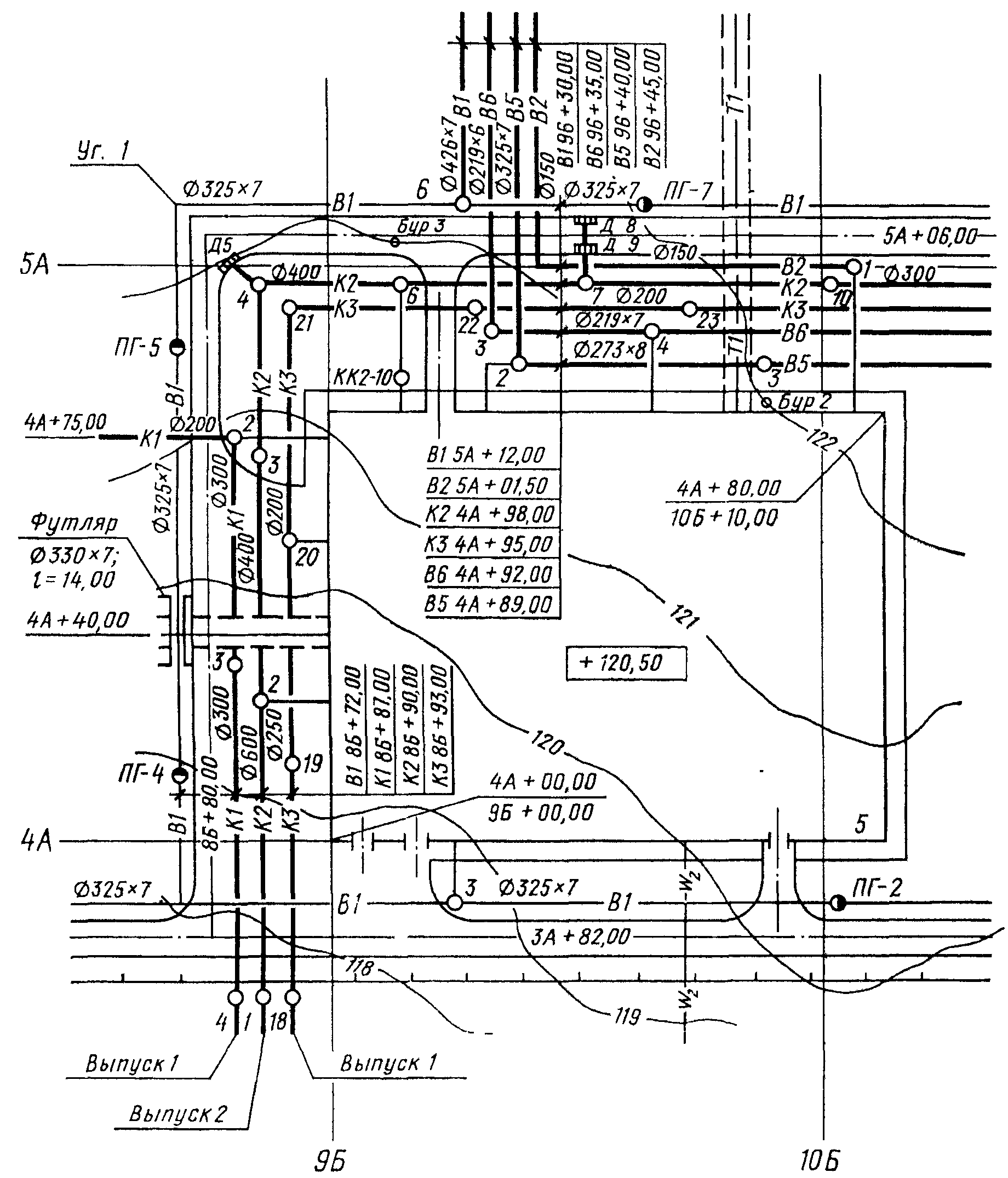

3.1.2 На планах сетей (черт. 1) указывают:

существующие и проектируемые здания и сооружения, сети водоснабжения и канализации с координатами или привязками к координационным осям зданий (сооружений) или постоянным базисам, инженерные сети другого назначения, влияющие на прокладку проектируемых сетей;

диаметры проектируемых трубопроводов до и после точек их изменения;

сооружения на сети (например, колодцы, камеры, дождеприемники, переходы по эстакадам и под автомобильными и железнодорожными путями, дюкеры) с соответствующей их нумерацией;

координаты проектируемых сетей.

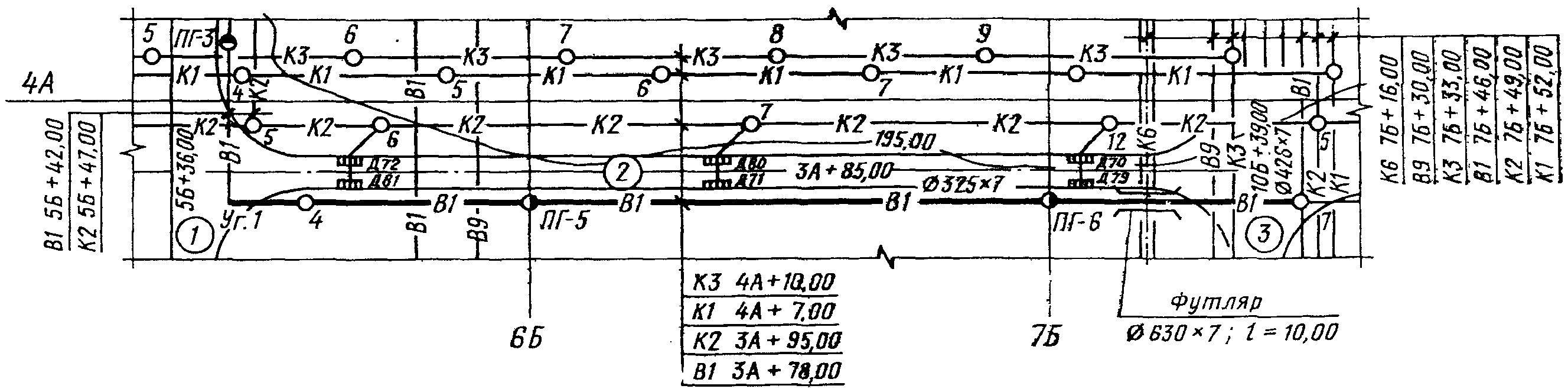

3.1.3. Допускается вместо плана сетей выполнять отдельные фрагменты этого плана, размещая их под изображениями соответствующих профилей сетей (черт. 2).

3.1.4. Планы сетей выполняют в масштабе 1:500 — 1:5000, узлы сетей — в масштабе 1:20 — 1:50 по ГОСТ 2.302-68.

3.2 Профили сетей

3.2.1. Профиль сети изображают в виде ее развертки по оси трубопровода.

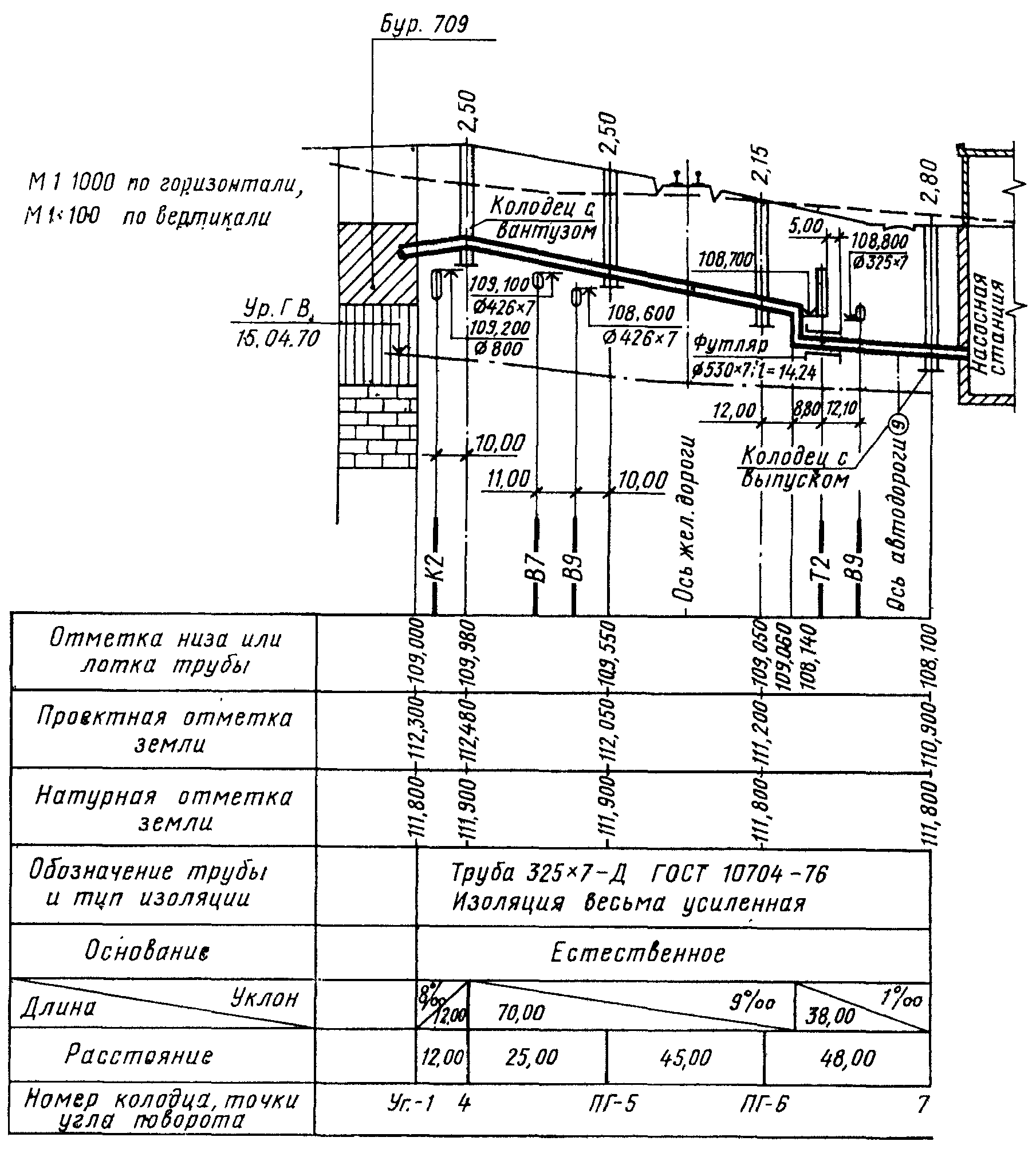

3.2.2 Над профилем (черт. 3) указывают:

надземные сооружения (например, эстакады, насосные станции);

глубину заложения трубопроводов от планировочной поверхности земли до низа трубопровода — для напорных трубопроводов и до лотка трубопровода — для самотечных;

номера буровых скважин.

3.2.3 На профиле указывают:

поверхность земли (проектную — тонкой сплошной линией, натурную — тонкой штриховой линией);

уровень грунтовых вод (ур. г. в.) — тонкой штрихпунктирной линией;

пересекаемые автомобильные дороги, железнодорожные и трамвайные пути, кюветы, подземные инженерные сооружения и сети, влияющие на прокладку проектируемых трубопроводов, с указанием их габаритных размеров и высотных отметок;

данные о грунтах. В зависимости от протяженности трубопровода и характера напластования данные о грунтах приводят либо в отдельных точках (в местах заложения буровых скважин или шурфов), либо по всей трассе трубопровода;

проектируемый трубопровод, колодцы, дождеприемники, камеры и подземные части зданий и сооружений, связанные с проектируемым трубопроводом;

футляры на трубопроводах с указанием диаметров, длин и привязок их к оси дорог или проектируемым сетям и сооружениям.

3.2.4. Под профилем помещают таблицу основных данных для прокладки трубопровода по форме 2.

Допускается дополнять таблицу другими данными (например, пикеты, план трассы, схема сети), а также характеристикой грунтов в основании трубопровода (например, просадочность, набухание, коррозионность).

3.2.5. Длину трубопровода, расстояние между колодцами, точками и углами поворотов, а также глубину заложения трубы указывают в метрах с точностью двух десятичных знаков, отметки низа или лотка трубы — в метрах с точностью трех десятичных знаков после запятой, величину уклона — в процентах или промилле.

3.2.6. Профили сетей выполняют в масштабе 1:500 — 1:5000 по горизонтали и 1:100 — 1:500 по вертикали по ГОСТ 2.302-68.

3.2.7. Принятый масштаб изображения профилей указывают слева от профиля.

3.3 Схемы напорных сетей

3.3.1 Схемы напорных сетей выполняют в плане без масштаба.

3.3.2 На схемах напорных сетей указывают:

трубопроводы и длины их участков, диаметры и толщины стенок (при необходимости) труб, фасонные части, арматуру, упоры и другие элементы сетей;

колодцы с размерами в плане и привязкой оси труб к внутренним граням колодцев.

Элементам трубопровода присваивают позиционные обозначения.

3.3.3. Трубопроводы на схемах напорных сетей изображают одной сплошной очень толстой линией, элементы сети и трубопроводную арматуру — условными графическими обозначениями по ГОСТ 2.784-70 и ГОСТ 2.785-70.

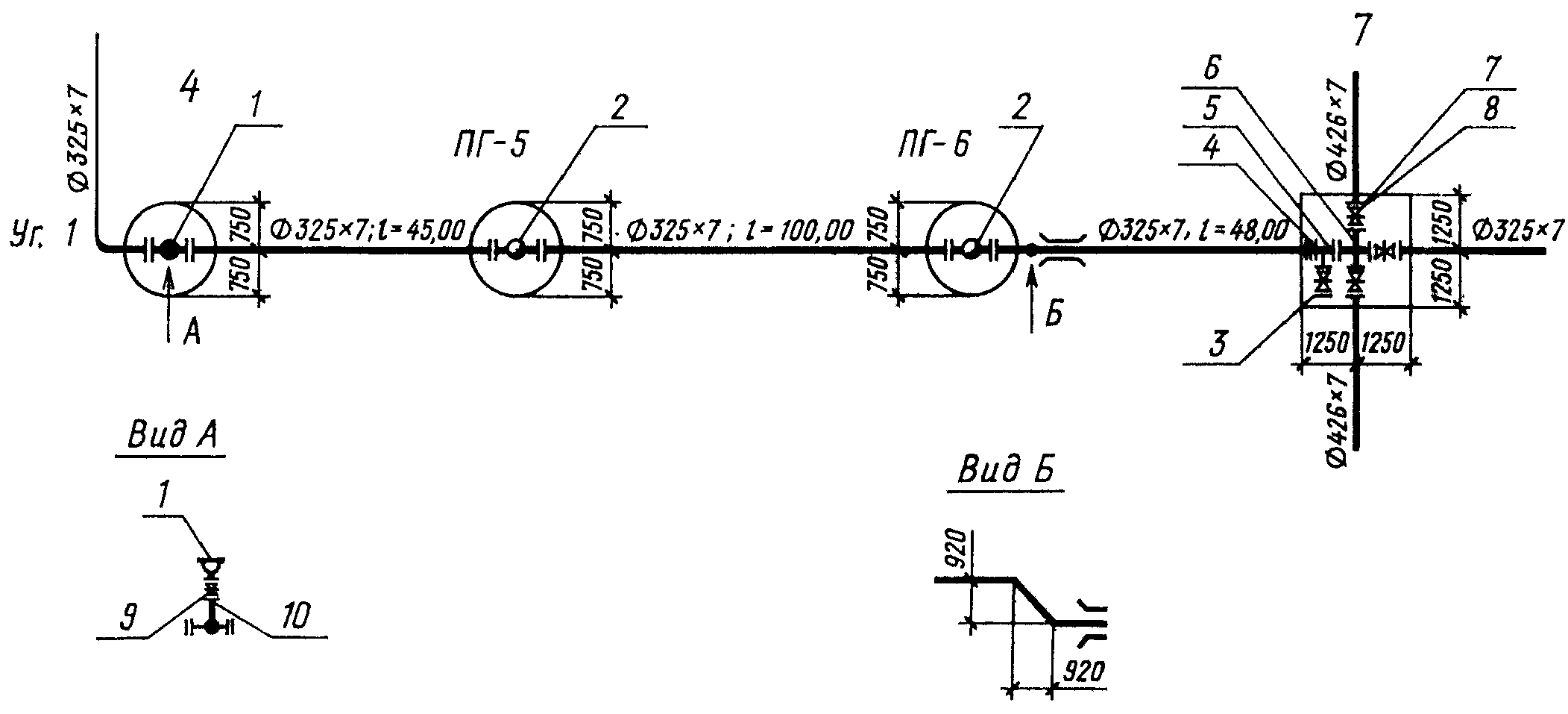

3.3.4. При необходимости на листах со схемой напорных сетей выполняют планы, разрезы или схемы отдельных элементов сети в масштабе 1:10 — 1:100 по ГОСТ 2.302-68 (черт. 4).

3.3.5. Допускается выполнение рабочих чертежей напорных сетей без схемы, но с обязательным выполнением схем колодцев с привязкой осей труб к внутренним граням колодцев.
