Введен в действие
Постановлением
Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 7 апреля 1970 г. № 465

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. ЭЛЕМЕНТЫ ТРУБОПРОВОДОВ

Unified system for design documentation. Sumbolic representations. Pipeline elements

ГОСТ 2.784-70

Группа Т52

Взамен <*>

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 7/IV 1970 № 465 срок введения установлен

с 1 января 1971 года

<*> ГОСТ 11628-65 в части элементов трубопроводов;

ГОСТ 3463-46 в части элементов трубопроводов;

ГОСТ 2.780-68 в части приложения;

ГОСТ 6942.1-69 в части условных графических обозначений;

ГОСТ 5525-61 в части условных графических обозначений.

1. Настоящий стандарт устанавливает условные графические обозначения элементов трубопроводов в схемах и чертежах всех отраслей промышленности и строительства, а также линий связи.

2. Размеры обозначений стандартом не устанавливаются.

3. Обозначения элементов трубопроводов приведены в табл. 1.

Таблица 1

Наименование Обозначение

Обозначения элементов общего назначения

  1. Трубопровод (общее обозначение) рис. 1

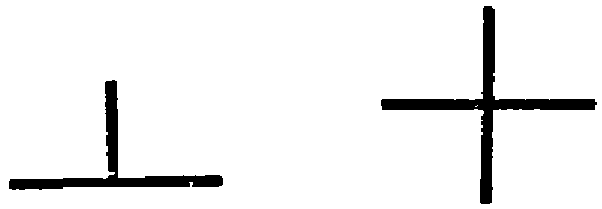

  2. Соединение трубопроводов рис. 2

  3. Перекрещивание трубопроводов (без соединения) рис. 3

рис. 4

Примечание. В документации для строительства допускается применять следующее обозначение

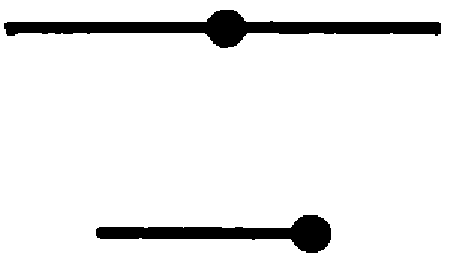

  1. Трубопровод с вертикальным стояком рис. 5

  2. Трубопровод гибкий, шланг рис. 6

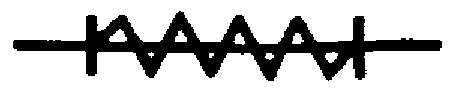

  3. Изолированные участки трубопровода рис. 7

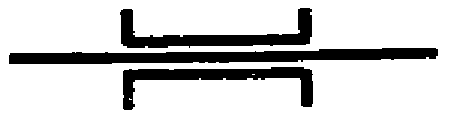

  4. Трубопровод в трубе (футляре) рис. 8

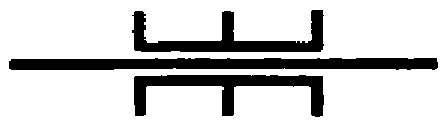

  5. Трубопровод в сальнике рис. 9

  6. Соединение элементов трубопроводов разъемное:

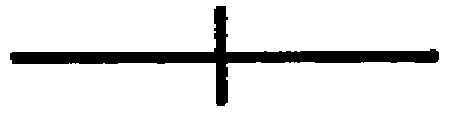

а) общее обозначение рис. 10

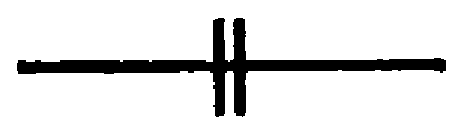

б) фланцевое рис. 11

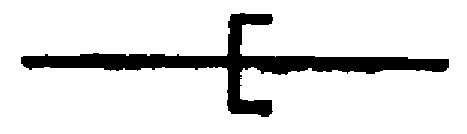

в) штуцерное резьбовое рис. 12

г) муфтовое резьбовое рис. 13

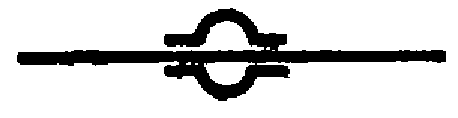

д) муфтовое эластичное, например, дюритовое рис. 14

е) шарнирное, например: — - - -

  1. Конец трубопровода под разъемное соединение:

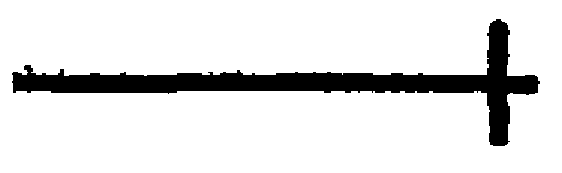

а) общее обозначение рис. 15

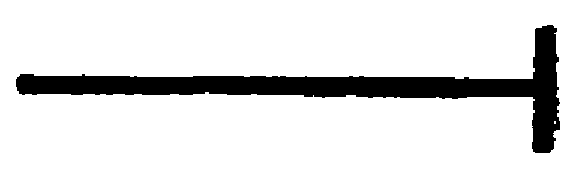

б) фланцевое рис. 16

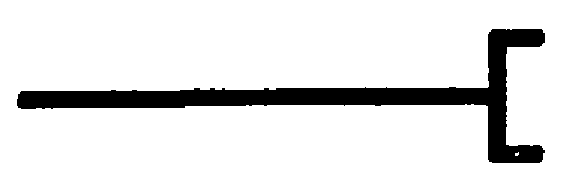

в) штуцерное резьбовое рис. 17

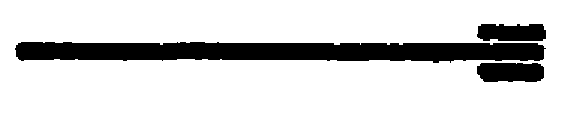

г) муфтовое резьбовое рис. 18

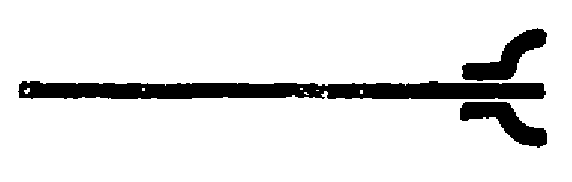

д) муфтовое эластичное рис. 19

  1. Конец трубопровода с заглушкой (пробкой):

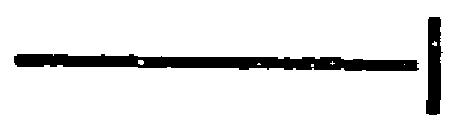

а) общее обозначение рис. 20

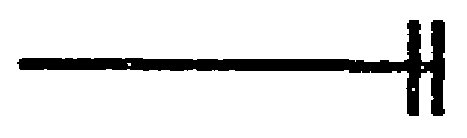

б) фланцевый рис. 21

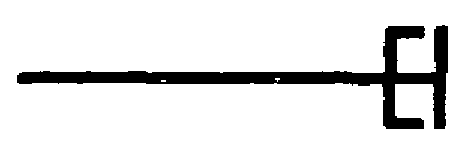

в) резьбовой рис. 22

  1. Детали соединений трубопроводов <*>:

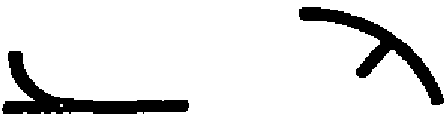

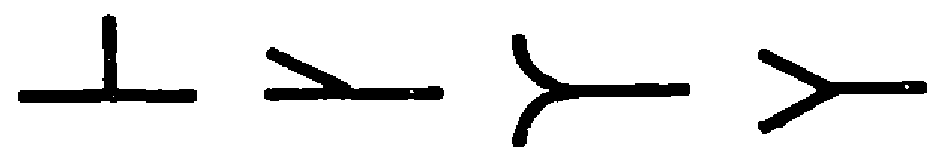

а) тройники различные рис. 23

рис. 24

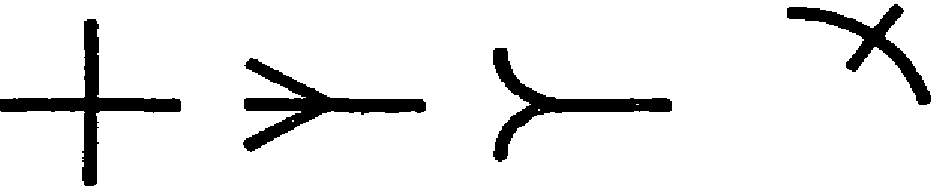

б) крестовины различные рис. 25

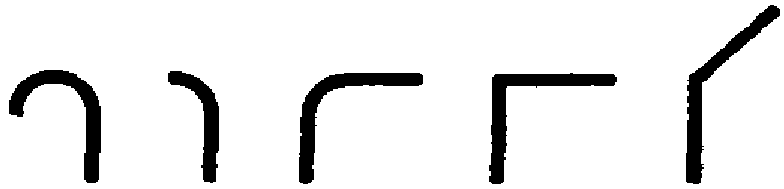

в) колена, отводы с различными углами рис. 26

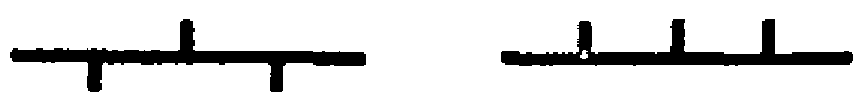

г) разветвитель, коллектор, гребенка рис. 27

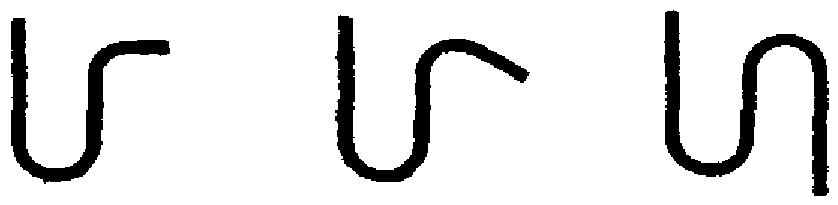

  1. Сифоны различные (гидрозатворы) рис. 28

Примечание к пп. 12 и 13. Обозначения элементов изображают в соответствии с их действительной конфигурацией

  1. Переход, переходник, патрубок переходный:

а) общее обозначение рис. 29

б) фланцевый рис. 30

в) штуцерный рис. 31

  1. Муфта быстроразъемная:

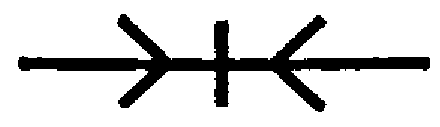

а) без обратных клапанов рис. 32

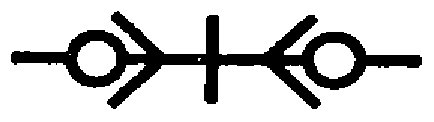

б) с обратными клапанами рис. 33

  1. Полумуфта быстроразъемная <*>:

а) без обратного клапана рис. 34

б) с обратным клапаном рис. 35

  1. Компенсатор <*>:

а) общее обозначение рис. 36

б) П-образный рис. 37

в) лирообразный рис. 38

г) линзовый рис. 39

д) волнистый рис. 40

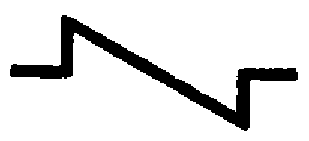

е) Z-образный рис. 41

ж) сильфонный рис. 42

з) кольцеобразный рис. 43

и) телескопический рис. 44

  1. Вставка <*>:

а) амортизационная рис. 45

б) звукоизолирующая рис. 46

в) электроизолирующая рис. 47

рис. 48

  1. Шайба дроссельная, сужающее устройство расходомерное (диафрагма)

  2. Опора трубопровода:

а) неподвижная рис. 49

б) подвижная (общее обозначение) рис. 50

в) шариковая рис. 51

г) направляющая рис. 52

д) скользящая рис. 53

е) катковая рис. 54

ж) упругая рис. 55

  1. Подвеска:

а) неподвижная рис. 56

б) направляющая рис. 57

в) упругая рис. 58

Обозначения элементов, применяемых преимущественно в документации для строительства

  1. Соединение элементов трубопроводов раструбное рис. 59

  2. Конец трубопровода раструбный рис. 60

  3. Конец трубопровода с раструбной заглушкой рис. 61

  4. Детали соединений трубопроводов <*>:

а) подставка пожарная рис. 62

б) тройник с пожарной подставкой рис. 63

в) крестовина с пожарной подставкой рис. 64

г) выпуск рис. 65

  1. Переход, переходник, патрубок переходный:

а) раструбный рис. 66

б) раструб-фланец рис. 67

в) раструб — гладкий конец рис. 68

г) вентиляционный рис. 69

  1. Тройник переходный:

а) прямой рис. 70

б) прямой низкий рис. 71

  1. Тройник прямой низкий рис. 72

  2. Тройник прямой компенсационный рис. 73

  3. Крестовина двухплоскостная рис. 74

  4. Патрубок компенсационный рис. 75

  5. Ревизия рис. 76

  6. Отступ рис. 77

  7. Муфта:

а) общее обозначение рис. 78

б) надвижная рис. 79

<*> Соединения деталей соединений (пп. 12, 25), компенсаторов (п. 17) и вставок (п. 18) с другими элементами трубопроводов изображают в соответствии с пп. 9, 22 настоящей таблицы и Приложением.

4. Обозначения элементов линий связи в принципиальных схемах гидравлических и пневматических приводов приведены в табл. 2.

Таблица 2

Наименование Обозначение
  1. Линия связи:

а) всасывания, напора, слива рис. 80

б) управления рис. 81

д) дренажные (отвод утечек) рис. 82

Примечание. Линии всасывания, напора, слива должны быть в три раза толще линий управления и дренажных

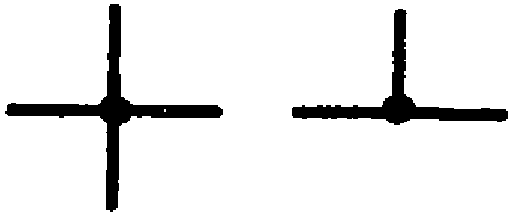

  1. Соединение линий связи рис. 83

  2. Перекрещивание линий связи (без соединения) рис. 84

рис. 85

  1. Подвод жидкости под давлением (без указания источника питания)

  2. Слив жидкости из системы рис. 86

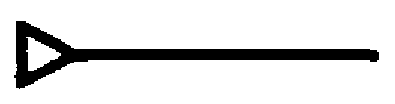

рис. 87

  1. Подвод воздуха (газа) под давлением (без указания источника питания)

  2. Выпуск воздуха (газа) в атмосферу рис. 88

рис. 89

  1. Линия гидравлической связи с указанием места удаления воздуха

  2. Место сопротивления в линии связи с расходом:

а) зависящим от вязкости рабочей среды рис. 90

б) не зависящим от вязкости рабочей среды рис. 91

Приложение
Справочное

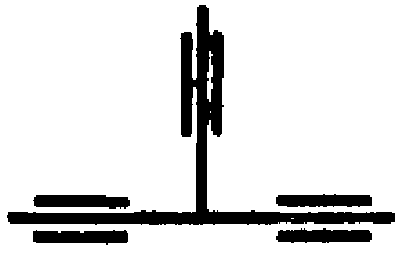

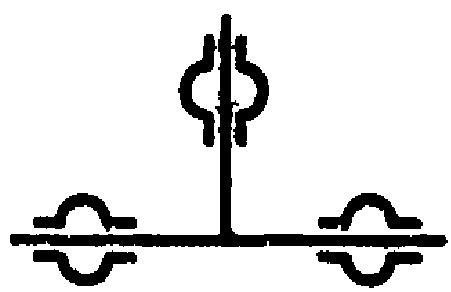

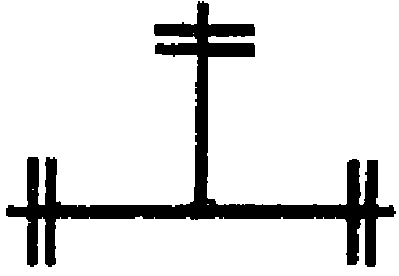

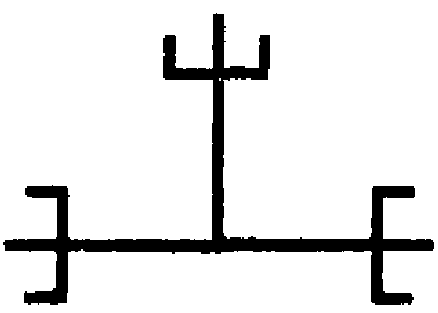

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ТРОЙНИКА В ЗАВИСИМОСТИ ОТ ТИПА
СОЕДИНЕНИЯ С ДРУГИМИ ЭЛЕМЕНТАМИ ТРУБОПРОВОДОВ

Соединение

резьбовоефланцевоераструбное
муфтовоештуцерное

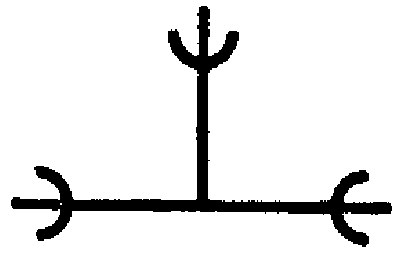

рис. 96 рис. 95 рис. 94 рис. 93 рис. 92

Другие детали соединений, а также компенсаторы и вставки должны обозначаться по аналогии с примерами обозначения тройника.
