ГОСТ 21.403-80. Государственный стандарт Союза ССР. Система проектной документации для строительства. Обозначения условные графические в схемах. Оборудование энергетическое

Государственный комитет СССР по делам строительства · № ГОСТ 21.403-80Действующий акт

(введен в действие Постановлением Госстроя СССР от 31.10.1980 № 173)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Росстандарта от 02.04.2020 № 687). Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Росстандарта от 17.04.2019 № 831). Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Росстандарта от 30.03.2015 № 365). Документ включен в Перечень национальных стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Ростехрегулирования от 01.06.2010 № 2079). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Документ введен в действие с 01.07.1981.

Введен в действие
Постановлением Государственного
комитета СССР по делам строительства

от 31 октября 1980 г. № 173

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
ОБОРУДОВАНИЕ ЭНЕРГЕТИЧЕСКОЕ

System of design documents for construction.

Graphic symbols in diagrams. Power installations

ГОСТ 21.403-80

Группа Ж01

Постановлением Государственного комитета СССР по делам строительства от 31 октября 1980 г. № 173 срок введения установлен

с 1 июля 1981 года

Переиздание. Февраль 1987 г.

1. Настоящий стандарт устанавливает условные графические обозначения энергетического оборудования в теплотехнических схемах энергетических сооружений.

Примечания:

1. Основные патрубки оборудования в таблицах указаны условно без обозначения подводимых и отводимых сред.

2. Размеры условных графических обозначений указаны в миллиметрах.

2. Условные графические обозначения котлов и камер сгорания приведены в табл. 1.

Таблица 1

Наименование Обозначение
1. Котел, камера сгорания газотурбинной установки (общее обозначение) рис. 1
1.1. Котел паровой рис. 2
1.2. Котел водяной (бойлер) рис. 3
1.3. Камера сгорания газотурбинной установки, например, для производства горячего газа рис. 4

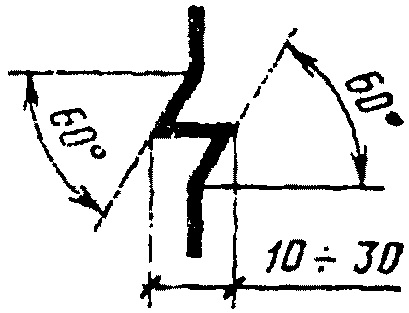

2. Пароперегреватель рис. 5

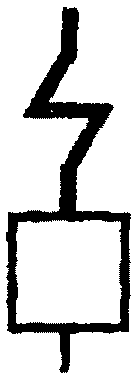

3. Котел с пароперегревателем рис. 6

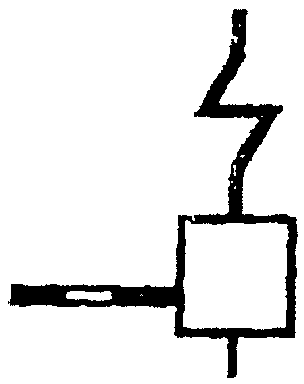

4. Котел на твердом топливе с пароперегревателем рис. 7
5. Котел на газообразном топливе рис. 8
6. Котел на жидком топливе рис. 9
7. Котел на горючих отходах рис. 10
8. Котел с электронагревом рис. 11

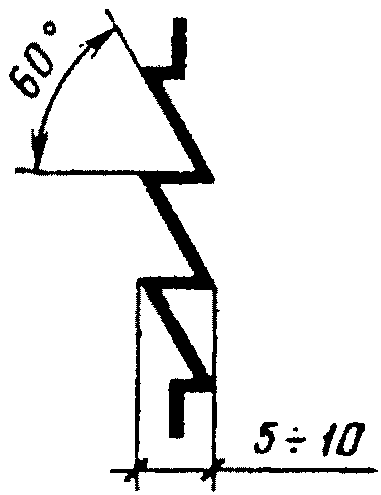

9. Экономайзер рис. 12

3. Условные графические обозначения реакторов для атомных электростанций и оборудования I контура приведены в табл. 2.

Таблица 2

Наименование Обозначение
1. Реактор ядерный (общее обозначение)
Примечания:

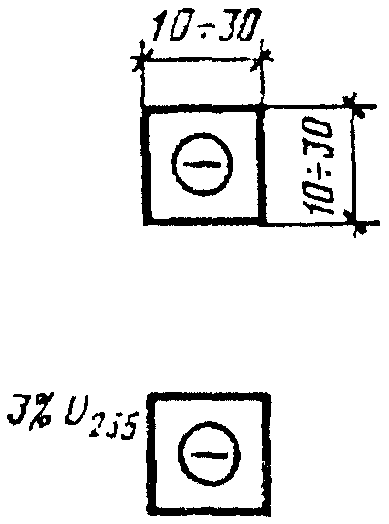

1. Ядерное топливо обозначают символом с указанием концентрации в процентах, который помещают слева от обозначения, например, 3% U235.		 рис. 13
2. Замедлитель обозначают символом, который помещают справа от обозначения, например, графит. рис. 14

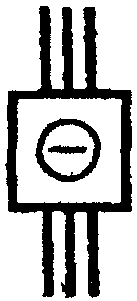

2. Реактор с обозначением числа петель (например, трехпетельный) рис. 15
3. Реактор с зоной воспроизводства рис. 16
4. Реактор, охлаждаемый водой под давлением рис. 17
5. Реактор, охлаждаемый кипящей водой рис. 18

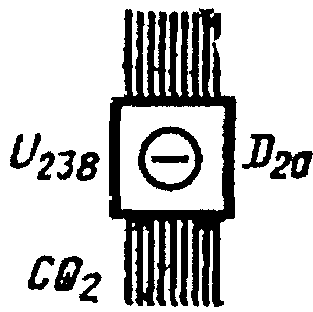

6. Реактор трехпетельный на природном уране (U238) с тяжелой водой (D20), в качестве замедлителя охлаждаемый газом (CO2) рис. 19

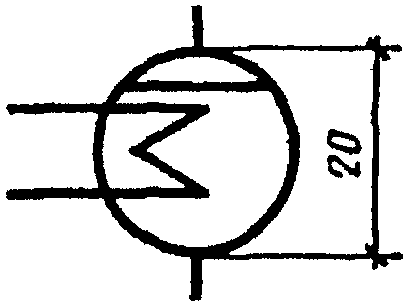

7. Парогенератор реактора ВВЭР рис. 20

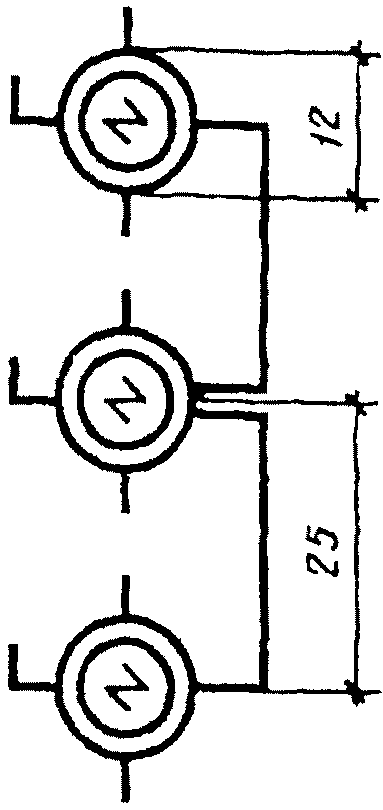

8. Парогенератор модульный реактора БН рис. 21
9. Сепаратор реактора РБМК рис. 22

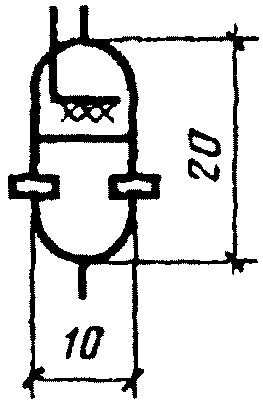

10. Компенсатор давления теплоносителя ядерного реактора (паровой) рис. 23

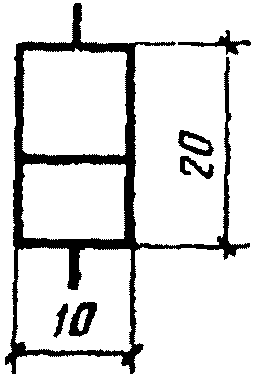

11. Компенсатор давления теплоносителя ядерного реактора (газовый) рис. 24

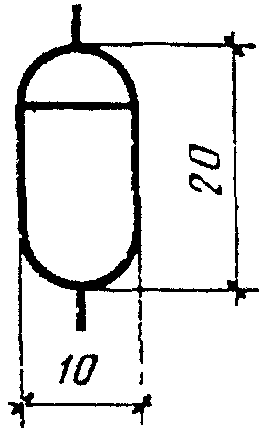

12. Гидроемкость рис. 25

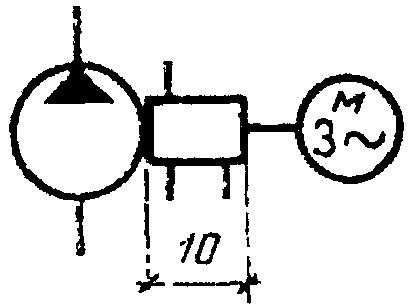

13. Насос ГЦН рис. 26

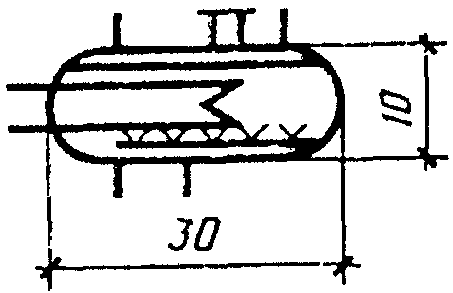

14. Барботер рис. 27

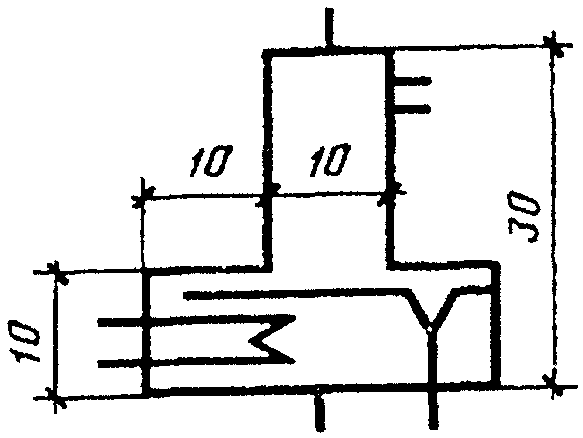

15. Деаэратор I контура рис. 28
16. Деаэратор II контура См. п. 19 табл. 3

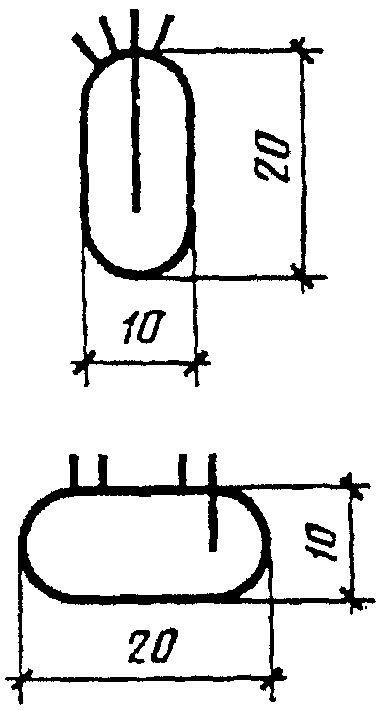

17. Монжюс рис. 29

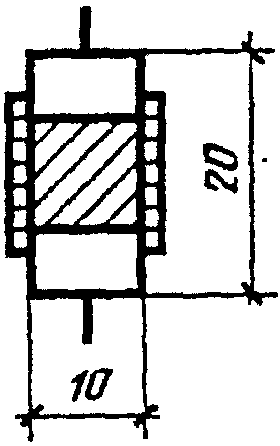

18. Аппарат контактный рис. 30

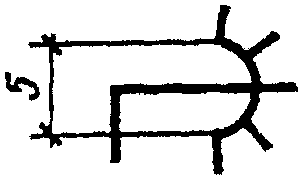

19. Спринклер рис. 31

4. Условные графические обозначения турбин и турбинного оборудования приведены в табл. 3.

Таблица 3

Наименование Обозначение

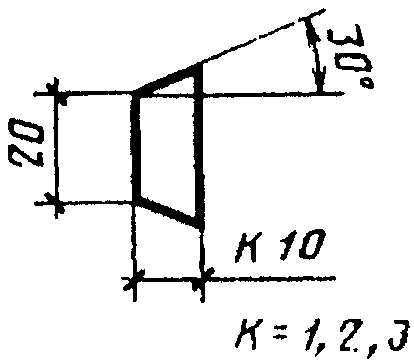

1. Турбина (общее обозначение) рис. 32
2. Турбина паровая. Цилиндр турбины однопоточный рис. 33
3. Турбина паровая с нерегулируемым отбором пара рис. 34

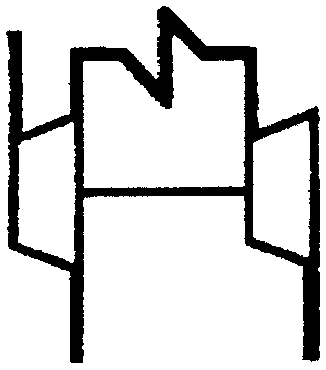

4. Турбина паровая с промежуточным перегревом рис. 35

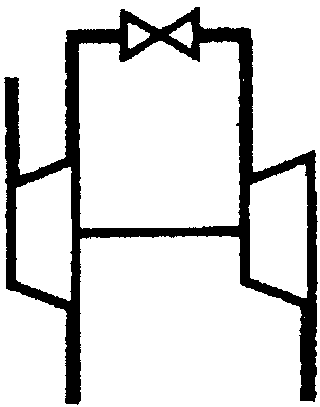

5. Турбина паровая с одним регулируемым отбором пара рис. 36

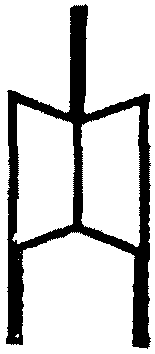

6. Турбина паровая двухпоточная. Цилиндр турбины двухпоточный рис. 37
7. Турбина газовая, например, на горючем газе рис. 38
8. Турбина воздушная рис. 39
9. Турбина гидравлическая рис. 40

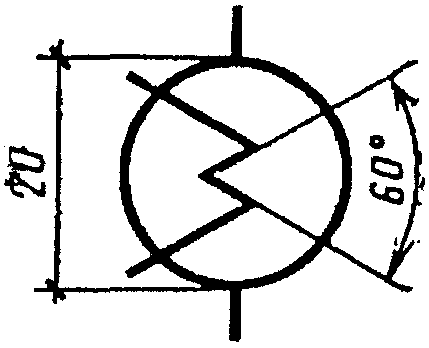

10. Конденсатор поверхностный рис. 41

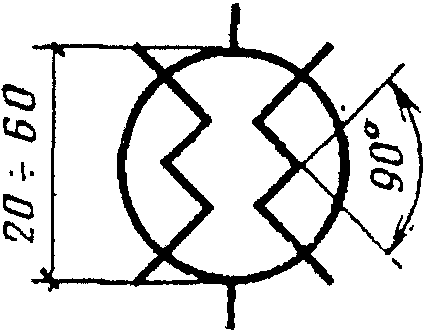

11. Конденсатор поверхностный двухпоточный рис. 42

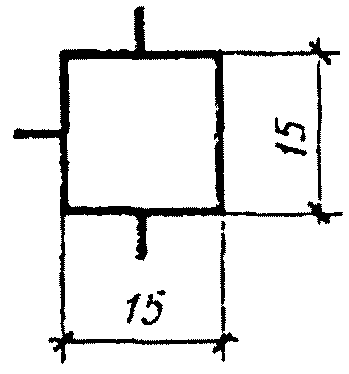

12. Теплообменник смешивающий рис. 43

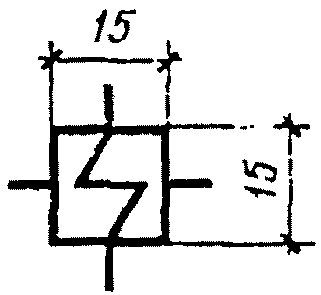

13. Подогреватель поверхностный (общее обозначение) рис. 44

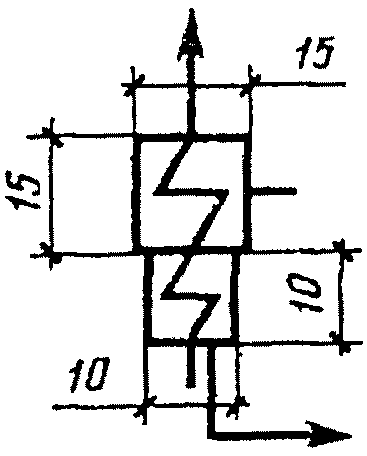

13.1. Подогреватель с поверхностью нагрева для переохлаждения конденсата рис. 45

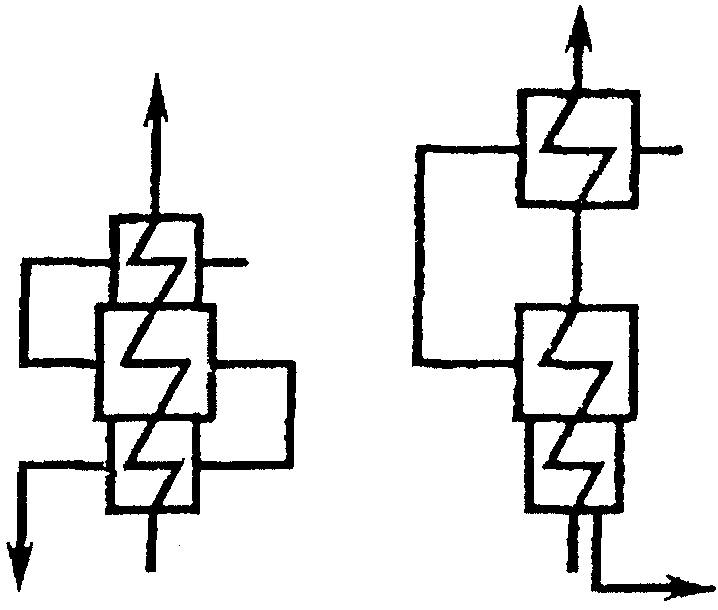

13.2. Подогреватель с поверхностью нагрева пароохладителя и переохладителя конденсата рис. 46

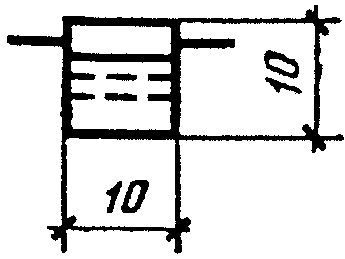

14. Сепаратосборник рис. 47

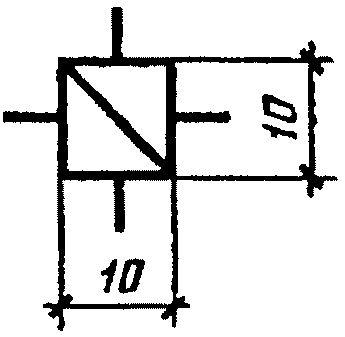

15. Испаритель турбоустановки рис. 48

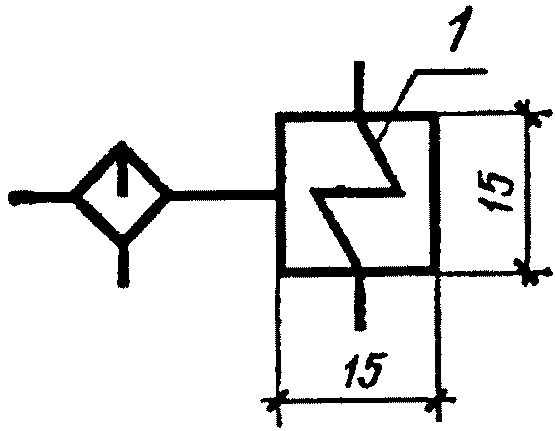

16. Сепаратор-пароперегреватель промежуточный (СПП) одноступенчатый <*> рис. 49

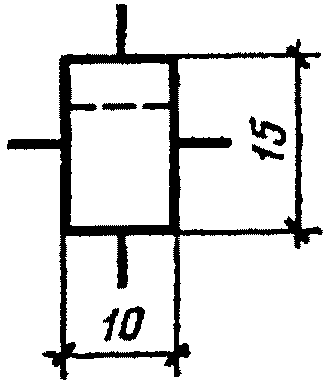

17. Колонка разделительная (сепаратор-расширитель) рис. 50

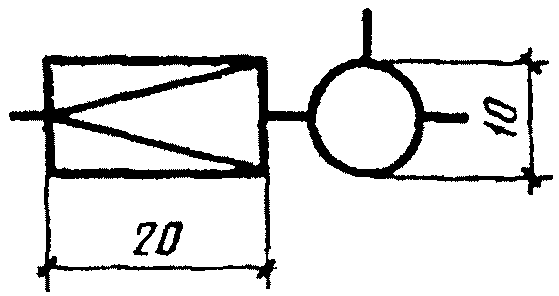

18. Редукционно-охладительная установка (РОУ) рис. 51

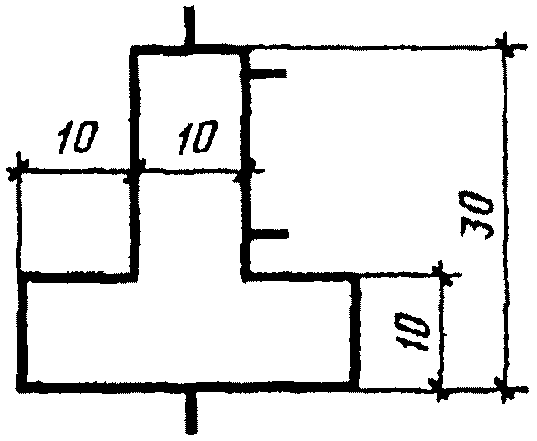

19. Деаэратор (рабочее давление деаэратора проставляется в контурах бака) рис. 52
20. Потребитель тепла рис. 53
21. Турбонасос рис. 54

<> Если сепаратор многоступенчатый, поз. 1 повторяют в зависимости от числа ступеней.*

5. Условные графические обозначения оборудования вспомогательных систем приведены в табл. 4.

Таблица 4

НаименованиеОбозначение
1. Аппарат направляющийрис. 55
2. Шибер, плоский затвор (на угольных течках и т.п.)рис. 56
3. Шибер отсекающий, быстродействующийрис. 57
4. Затвор секторныйрис. 58
5. Мигалкарис. 59

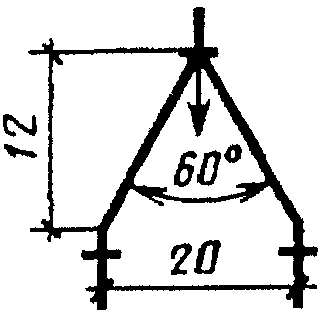

6. Клапан перекиднойрис. 60
7. Сетка угольнаярис. 61
8. Лючок смотровой и шуровочныйрис. 62

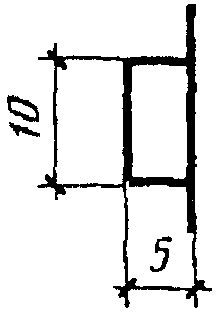

9. Лазрис. 63

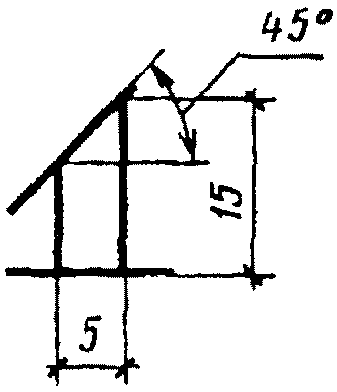

10. Клапан взрывнойрис. 64
11. Бункер кускового топлива:

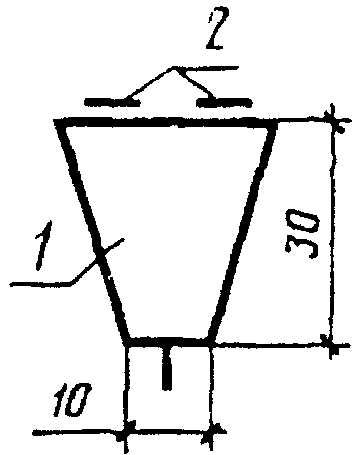

1 — бункер; 2 — ленточные конвейеры		рис. 65

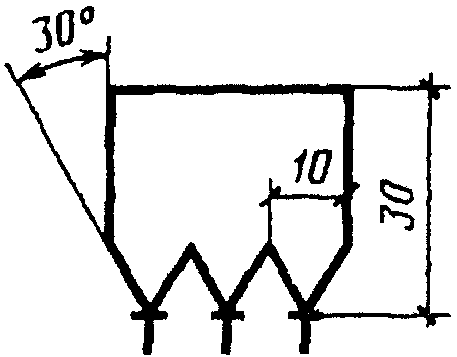

12. Бункер пылевидного топлива (длина бункера определяется числом пылепитателей)рис. 66

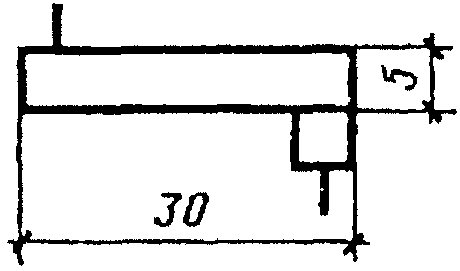

13. Питатель ленточный, скребковый, пластинчатыйрис. 67

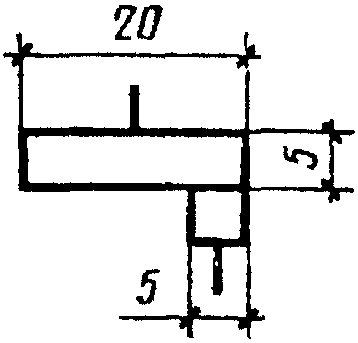

14. Питатель дисковыйрис. 68
15. Питатель винтовой (шнек)рис. 69
16. Питатель лопастнойрис. 70
17. Питатель барабанный, барабанно-скребковыйрис. 71

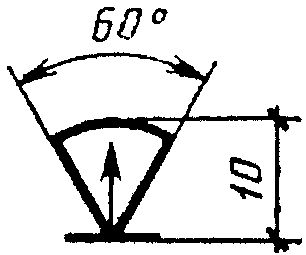

18. Весы автоматическиерис. 72

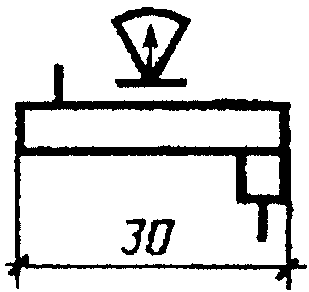

19. Питатель ленточный с автоматическими весамирис. 73

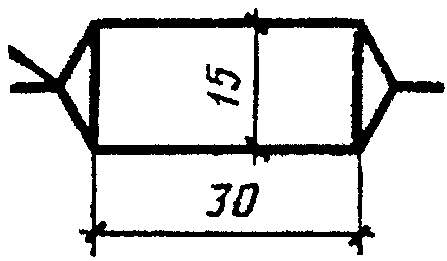

20. Мельница шаровая барабаннаярис. 74

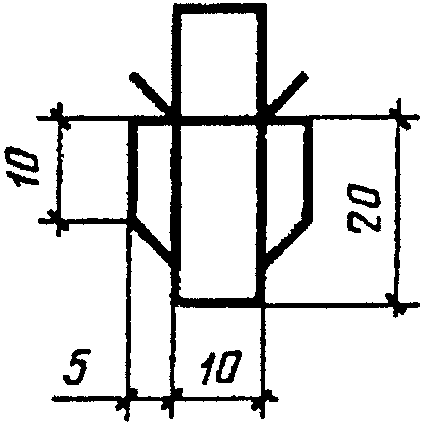

21. Мельница молотковая с аксиальным подводом воздухарис. 75

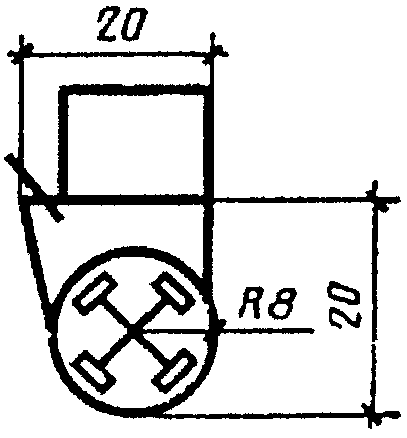

22. Мельница молотковая с тангенциальным подводом воздухарис. 76

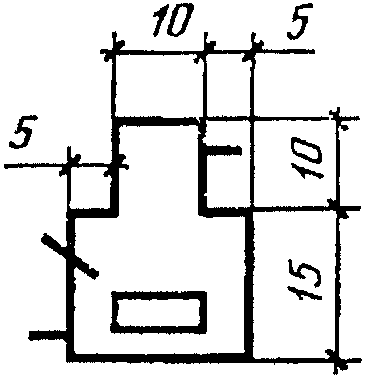

23. Мельница валковая среднеходнаярис. 77

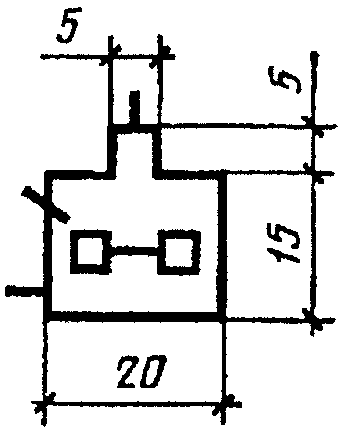

24. Мельница роликовая среднеходнаярис. 78

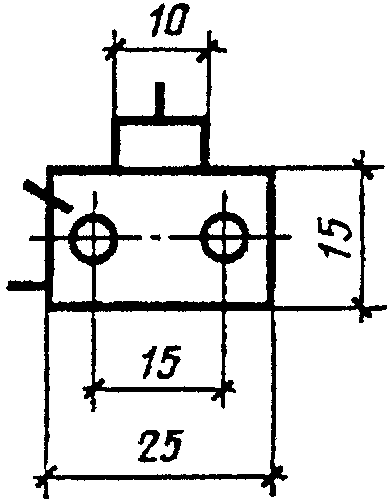

25. Мельница шаровая среднеходнаярис. 79

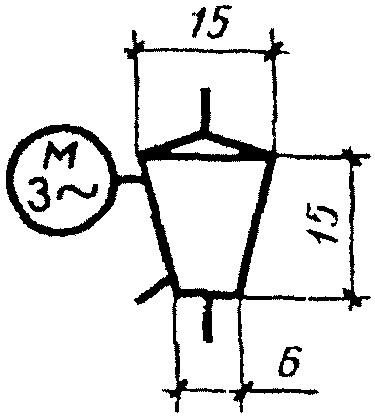

26. Сепаратор механическийрис. 80

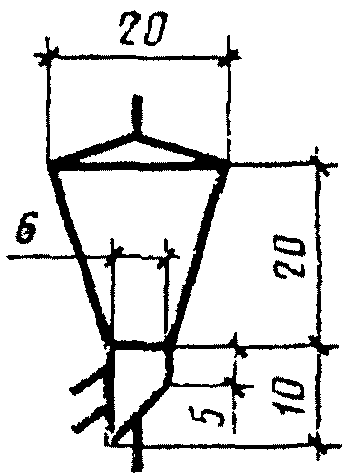

27. Сепаратор центробежныйрис. 81

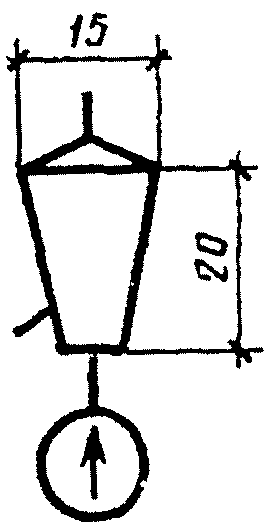

28. Мельница-вентилятор с сепараторомрис. 82

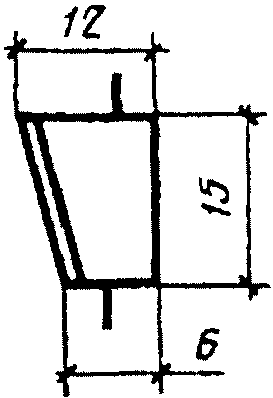

29. Сепаратор инерционныйрис. 83

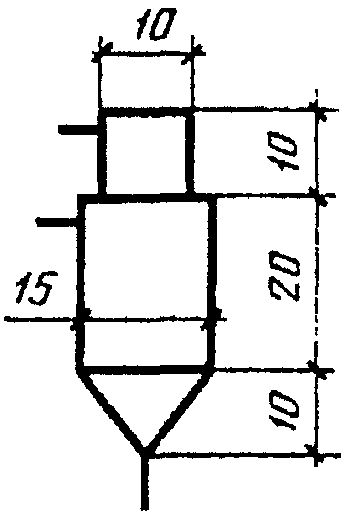

30. Циклонрис. 84

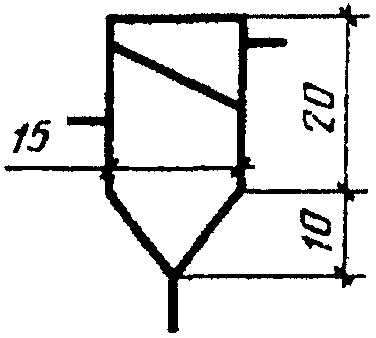

31. Циклон батарейныйрис. 85

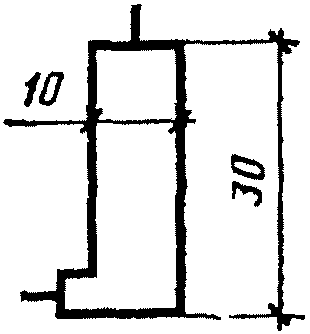

32. Фильтр матерчатыйрис. 86

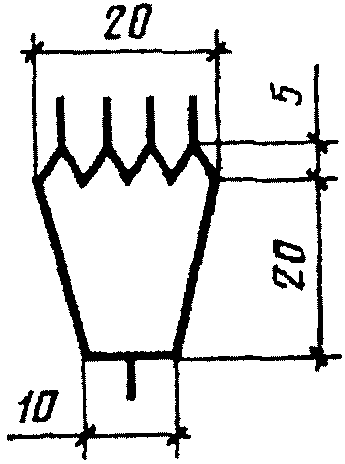

33. Коробка воздухораспределительная для одного вентиляторарис. 87

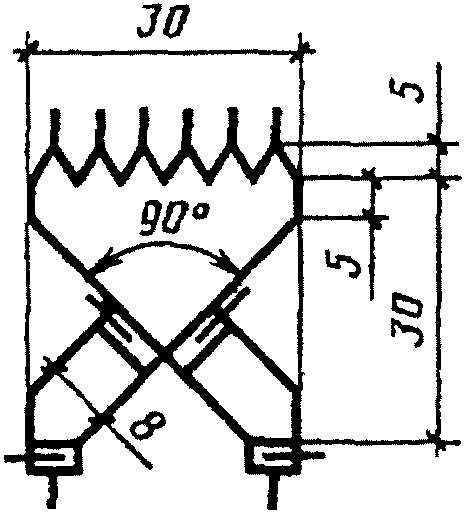

34. Коробка воздухораспределительная для двух вентиляторов с переключающими шиберамирис. 88
35. Труба-сушилка:

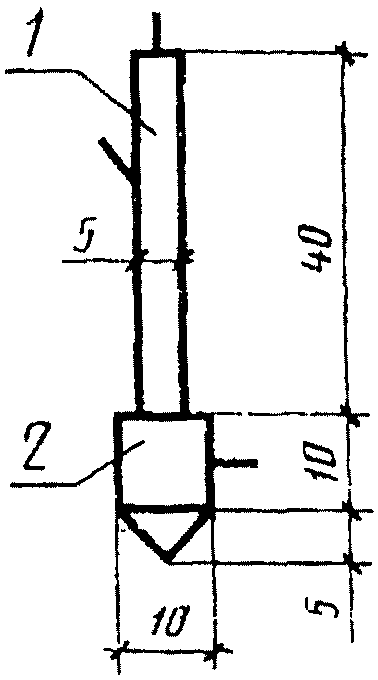

1 — труба; 2 — колчеданный мешок		рис. 89

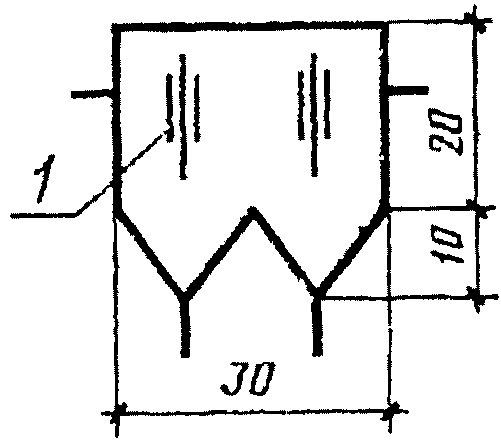

36. Электрофильтр двухпольный <*>рис. 90

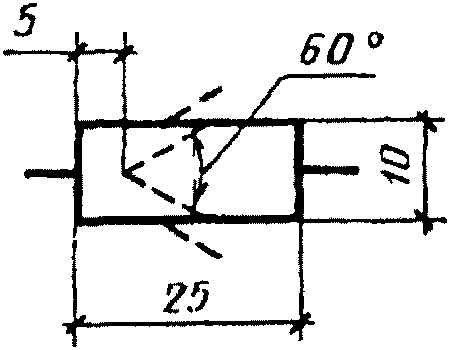

37. Золоуловитель жалюзийный <*>рис. 91

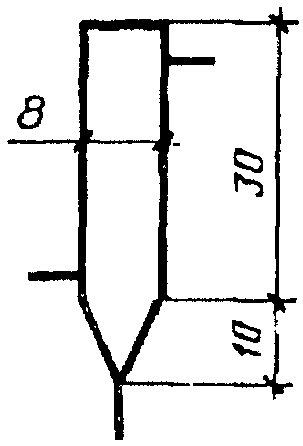

38. Золоуловитель мокрыйрис. 92
39. Вентилятор (дымосос):

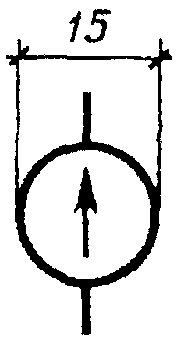

одностороннего всасывания		рис. 93

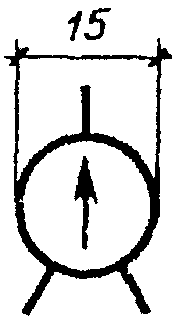

двухстороннего всасываниярис. 94

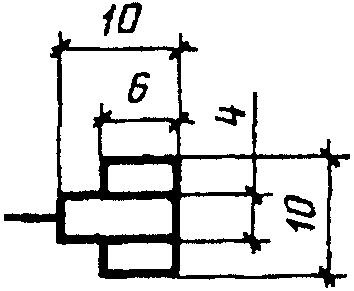

40. Горелка угловая, щелеваярис. 95

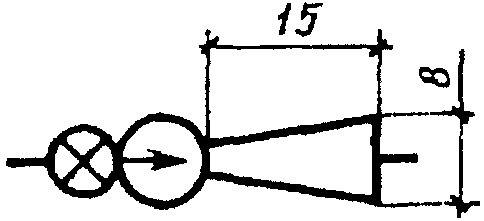

41. Вентилятор-дымосос осевойрис. 96

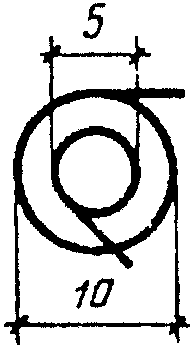

42. Горелка тангенциальная (поворот улиток в соответствии с истинным положением)рис. 97

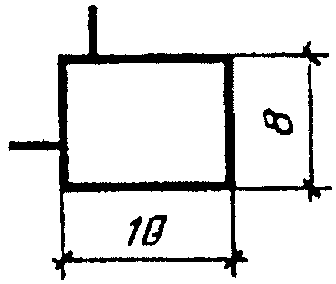

43. Горелка муфельнаярис. 98

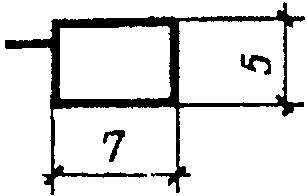

44. Сопло сбросарис. 99

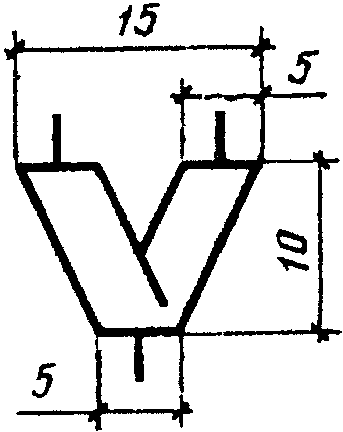

45. Делитель пылирис. 100

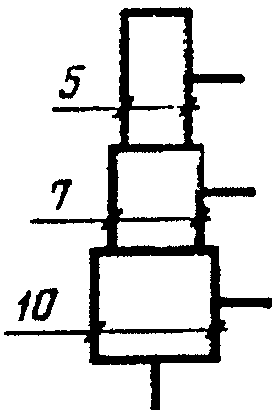

46. Делитель пыли круглыйрис. 101
47. Заслонка перекиднаярис. 102

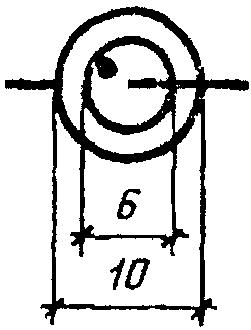

48. Форсунка мазутнаярис. 103
49. Насос осевойрис. 104
50. Насос диагональныйрис. 105
51. Пневмовинтовой насосрис. 106
52. Багерный насос
По ГОСТ 2.782-68

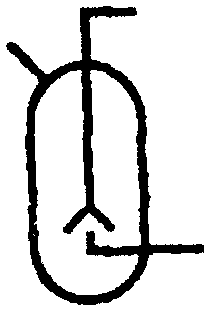

53. Камерный насосрис. 107
54. Пневмослоевой затвор-переключательрис. 108
55. Пневмослоевой затворрис. 109

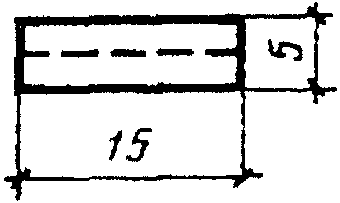

56. Пневмотранспортный желобрис. 110
57. Регулятор расхода воздухарис. 111

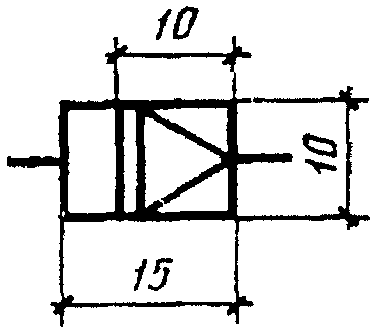

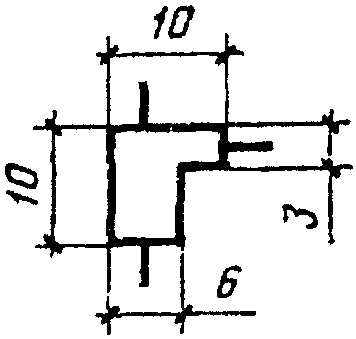

58. Пылезолоконцентратор с двумя отводамирис. 112

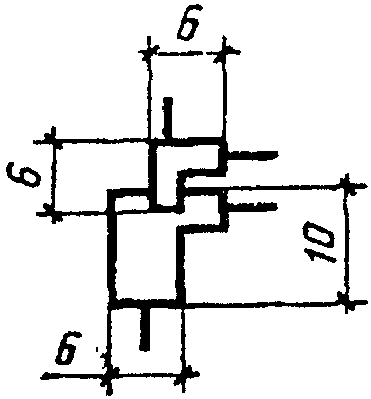

59. Пылезолоконцентратор с тремя отводамирис. 113

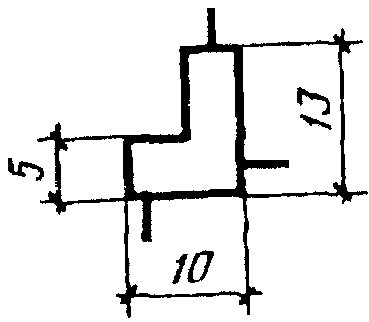

60. Золосмывной аппарат с переливомрис. 114
61. Шнековый шлакоудалительрис. 115

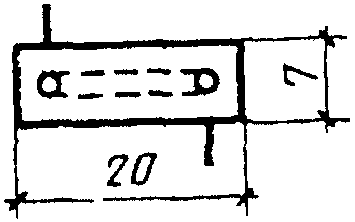

62. Скребковый шлакоудалительрис. 116
63. Металлоуловительрис. 117
64. Шлакодробилкарис. 118
65. Эрлифтрис. 119
66. Сгуститель пульпырис. 120

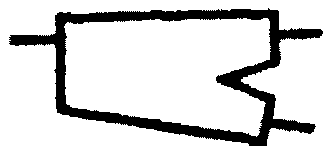

67. Классификатор пульпырис. 121
68. Адсорберрис. 122
69. Нестационарная маслоочистительная машинарис. 123
70. Фильтр-прессПо ГОСТ 2.780-68
71. Силикагелевый фильтр

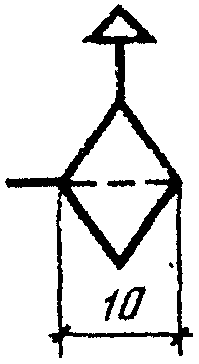

рис. 124

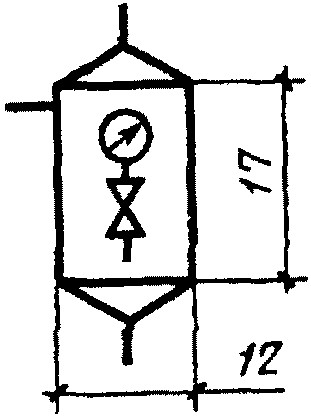

72. Масляный бакрис. 125

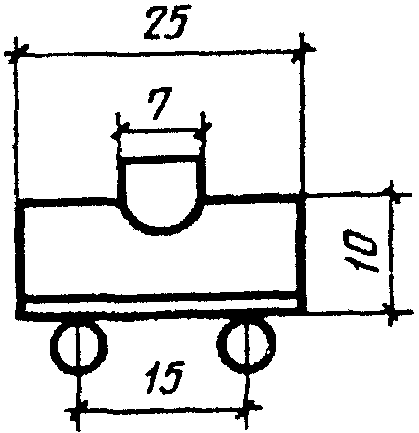

73. Железнодорожная цистернарис. 126
--------------------------------
<*> Если электрофильтр многопольный, поз. 1 повторяют в зависимости от числа электростатических полей.

6. Условные графические обозначения оборудования водоподготовки приведены в табл. 5.

Таблица 5

Наименование Обозначение
1. Ловушка для фильтра рис. 127
2. Электродиализный аппарат рис. 128

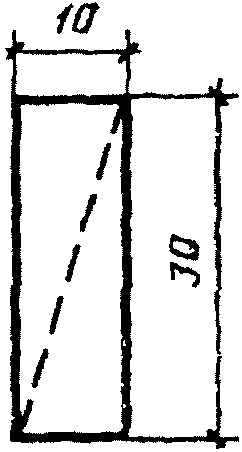

3. Аппарат обратного осмоса рис. 129

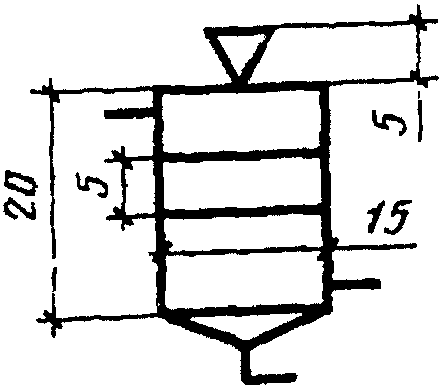

4. Растворитель (солерастворитель и др.) рис. 130
5. Смеситель рис. 131
6. Дозатор-вытеснитель:

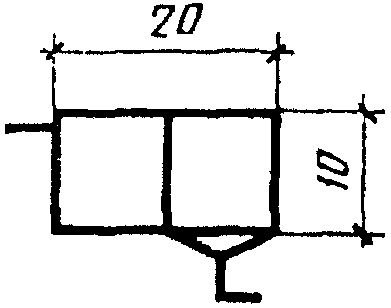

известковый		 рис. 132

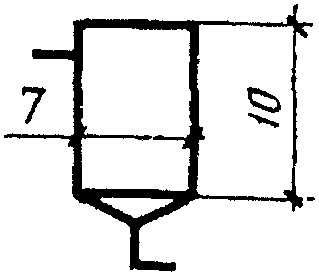

для прямоточных схем рис. 133

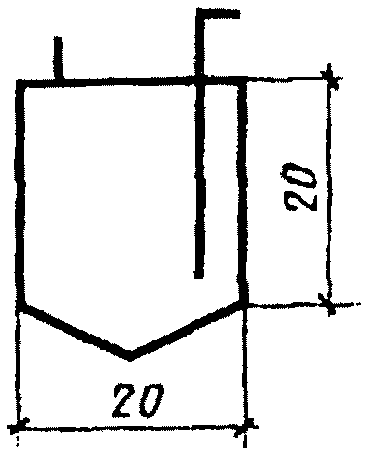

7. Бак-вытеснитель рис. 134

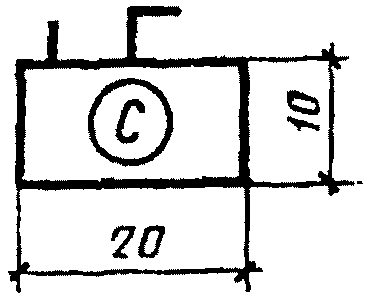

8. Бак мокрого хранения соли рис. 135

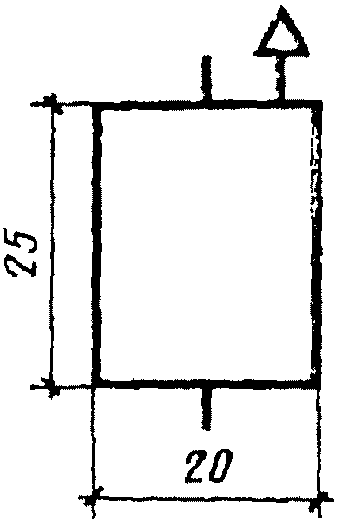

9. Удалитель углекислоты (декарбонизатор) рис. 136

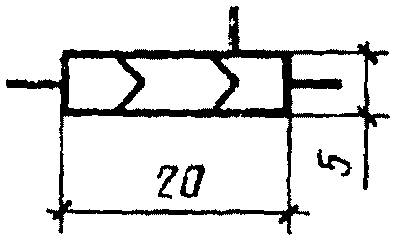

10. Смеситель воздуха рис. 137

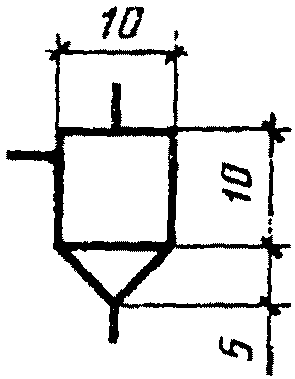

11. Мерник, мешалка гидравлическая рис. 138

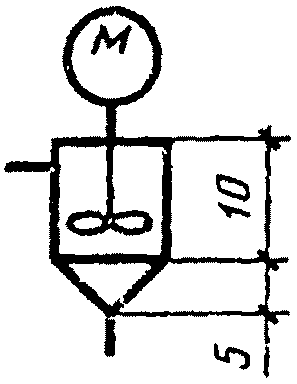

12. Мешалка с механическим перемешиванием рис. 139

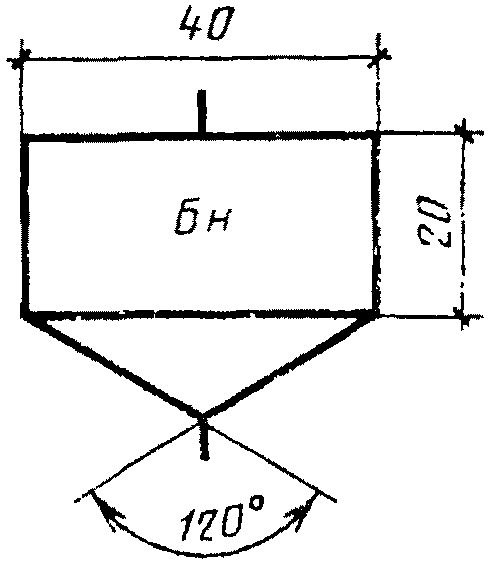

13. Нейтрализатор с коническим днищем рис. 140

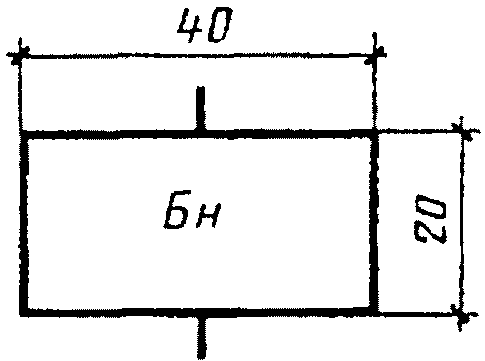

13.1. Нейтрализатор с плоским днищем рис. 141

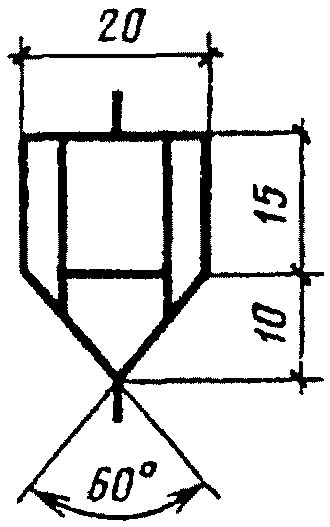

14. Осветитель рис. 142

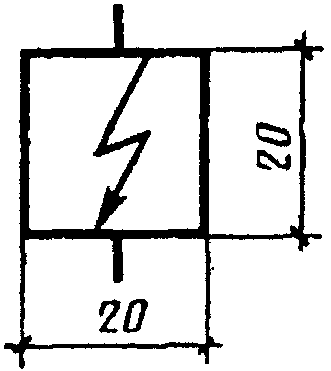

15. Фильтр электромагнитный для обезжелезивания конденсата рис. 143
16. Фильтр:
однокамерный		 рис. 144
двухкамерный рис. 145
трехкамерный
Условные обозначения:
механический — M
натрий-катионитовый — Na
водородно-катионитовый — H
анионитовый — A
обезжелезивания — Fe
смешанного действия — ФСД
намывной ионитный фильтр — НИФ
ионообменный параллельноточный — ФИП
осветительный вертикальный — ФОВ

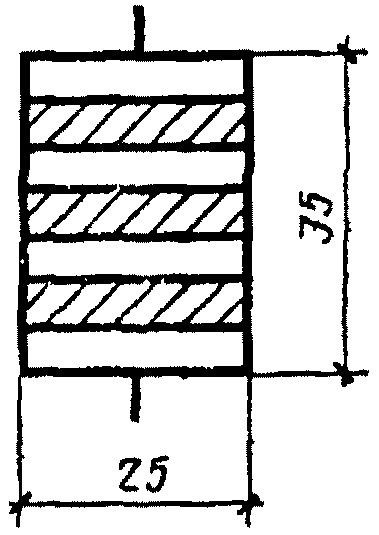

сорбционный угольный — ФСУ		 рис. 146

Примечание. В верхней части условного обозначения фильтра после буквенного обозначения римской цифрой указывается ступень.

Приложение Справочное

ПЕРЕЧЕНЬ СТАНДАРТОВ НА УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ПОДЛЕЖАЩИХ УЧЕТУ ПРИ ВЫПОЛНЕНИИ СХЕМ ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ

ГОСТ 2.722-68 Обозначения условные графические в схемах. Машины электрические

ГОСТ 2.780-68 Обозначения условные графические. Элементы гидравлических и пневматических сетей

ГОСТ 2.782-68 Обозначения условные графические. Насосы и двигатели гидравлические и пневматические

ГОСТ 2.745-68 Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические
