(утв. Госстандартом СССР 01.12.1967)
(ред. от 01.03.1994)
1. Устанавливаются три способа построения условных графических обозначений электрических машин:

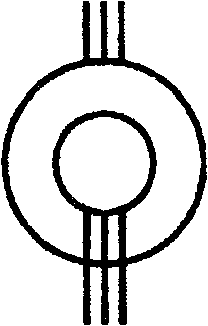

3. В упрощенных многолинейных обозначениях обмотки статора и ротора изображают аналогично упрощенным однолинейным обозначениям, показывая выводы обмоток статора и ротора (черт. 1).
4. В развернутых обозначениях обмотки статора изображают в виде цепочек полуокружностей, а обмотки ротора — в виде окружности (и наоборот).
5. В примерах условных графических обозначений машин переменного тока и универсальных машин приведены обозначения, отражающие сдвиг фаз в обмотке; в примерах машин постоянного тока — без учета направления магнитного поля.
6. Выводы обмоток статора и ротора в обозначениях машин всех типов допускается изображать с любой стороны.
7. Обозначения элементов электрических машин приведены в табл. 1.

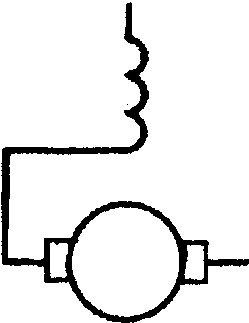

| Наименование | Обозначение |
| 1. Обмотка компенсационная |  |
| 1а. Обмотка вспомогательного полюса |  |
| 2. Обмотка статора (каждой фазы) машины переменного тока, обмотка последовательного возбуждения машины постоянного тока |  |
| 3. Обмотка параллельного возбуждения машины постоянного тока, обмотка независимого возбуждения |  |
| 4. Статор, обмотка статора. Общее обозначение |  |

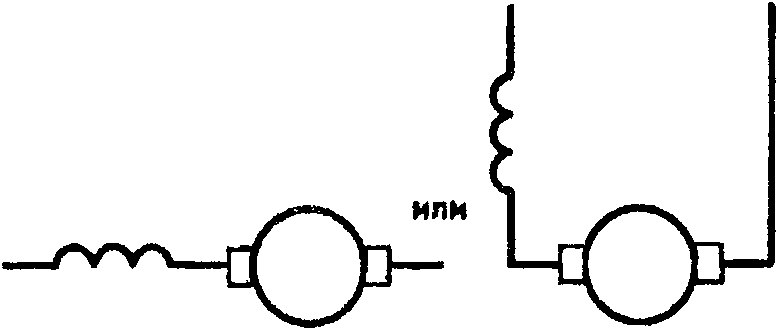

| Примечание. Если необходимо указать, что на статоре имеются две самостоятельные трехфазные обмотки, используют следующее обозначение. |  |
| 5. Статор с трехфазной обмоткой: | |

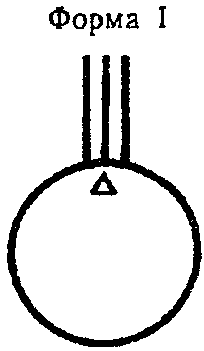

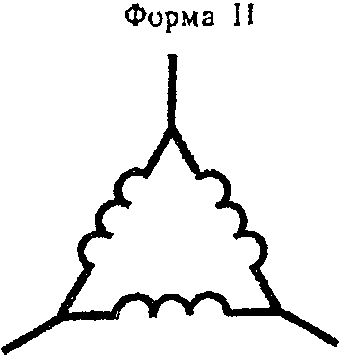

| а) соединенной в треугольник |  |  |

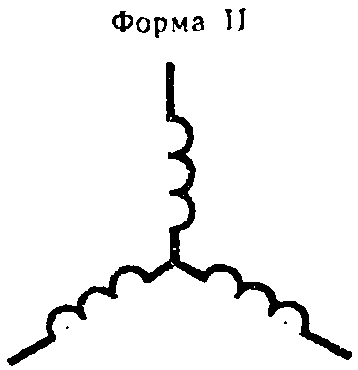

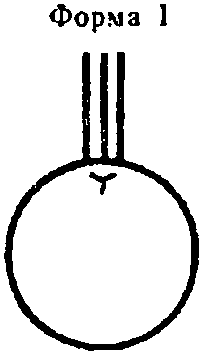

| б) соединенной в звезду |  |  |
| 6. Ротор. Общее обозначение |  |
| 7. Ротор без обмотки: | |
| а) полый немагнитный или ферромагнитный |  |
| б) с явно выраженными полюсами (явнополюсный) с прорезями по окружности |  |
| в) явнополюсный с постоянными магнитами |  |
| 8. Ротор с распределенной обмоткой: | |
| а) трехфазной, соединенной в звезду |  |
| б) трехфазной, соединенной в треугольник |  |
| в) однофазной или постоянного тока |  |
| г) короткозамкнутой |  |

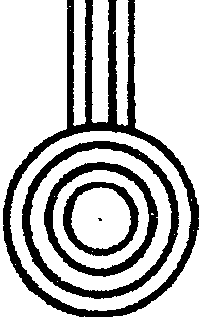

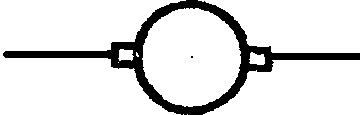

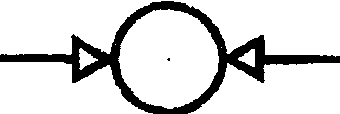

| д) с двумя распределенными самостоятельными обмотками |  |
| 9. Ротор внешний с короткозамкнутой распределенной обмоткой (например, двигателя-гироскопа) |  |
| 10. Ротор явнополюсный с сосредоточенной обмоткой возбуждения |  |
| 11. Ротор явнополюсный с сосредоточенной обмоткой возбуждения и с распределенной короткозамкнутой успокоительной или пусковой обмоткой |  |
| 12. Ротор с обмоткой, коллектором и щетками |  |
| 12а. Ротор со щетками на контактных кольцах |  |
| Примечание к пп. 12 и 12а. Щетки изображают только при необходимости. | |
| 13. Машина электрическая. Общее обозначение. | |
| Примечание. Внутри окружности допускается указывать следующие данные: | |
| а) род машин (генератор — G, двигатель — M, генератор синхронный — GS, двигатель синхронный — MS, сельсин — ZZ, преобразователь — C); |  |
| б) род тока, число фаз или вид соединения обмоток в соответствии с требованиями ГОСТ 2.750-68 |
| Например: | |
| генератор трехфазный |  |
| двигатель трехфазный с соединением обмоток статора в звезду |  |
| машина, которая может работать как генератор и как двигатель |  |
| двигатель линейный, общее обозначение |  |
| двигатель шаговый, общее обозначение |  |

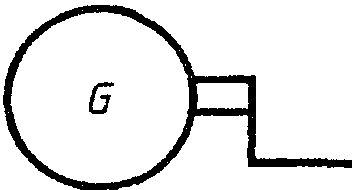

| генератор с ручным управлением |  |

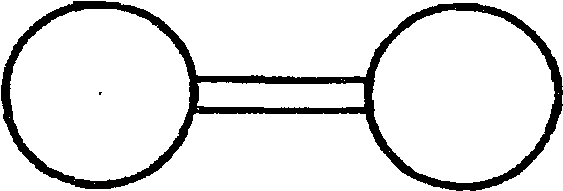

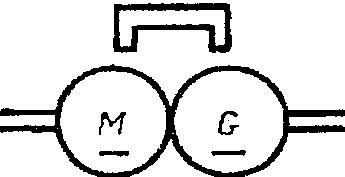

| 14. Машины, связанные механически |  |
8. Примеры построения обозначений электрических машин приведены в табл. 2.
| Наименование | Обозначение |
| форма I | форма II |

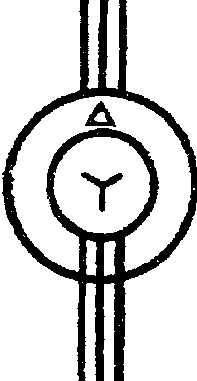

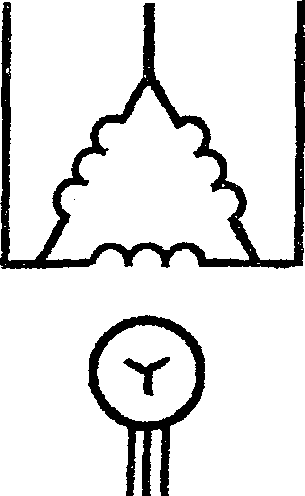

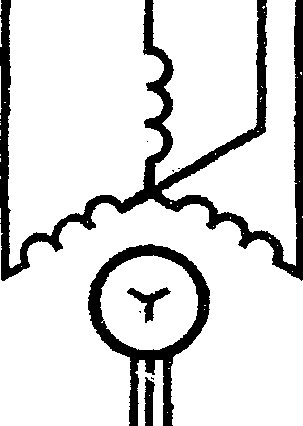

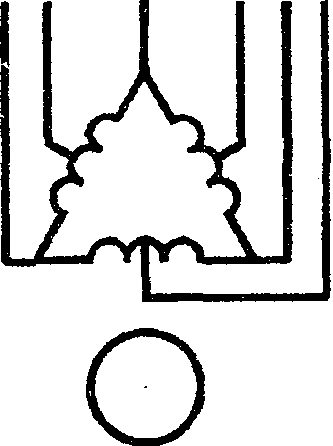

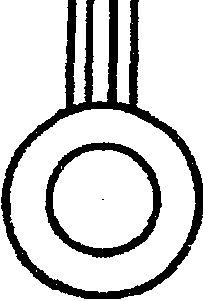

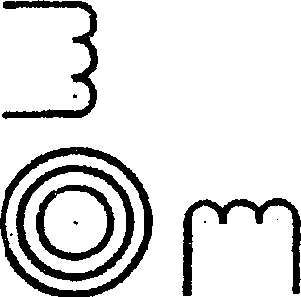

| 1. Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду; обмотка статора соединена: | | |
| а) в треугольник |  |  |
| б) в звезду с выведенной нейтральной (средней) точкой |  |  |
| 2. Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором |  |  |
| 3. Машина асинхронная с переключением обмотки статора на два числа полюсов с короткозамкнутым ротором. Переключение обмотки статора: | | |
| а) со звезды на звезду с двумя параллельными ветвями |  |  |
| б) с треугольника на звезду с двумя параллельными ветвями |  |  |
| 4. Машина асинхронная трехфазная с внешним ротором; обмотка статора соединена в звезду |  |  |
| 5. Машина асинхронная двухфазная: | | |
| а) с короткозамкнутым ротором |  |  |

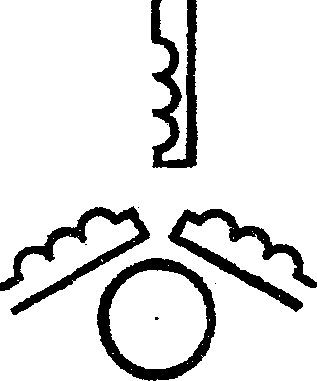

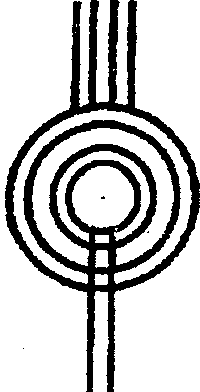

| б) с полым немагнитным ротором и неподвижным ферромагнитным сердечником |  |  |

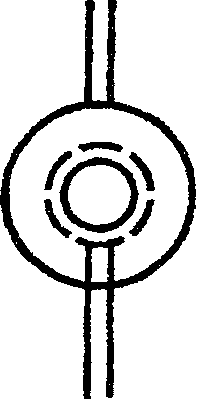

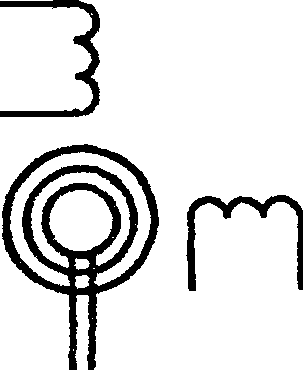

| 6. Машина асинхронная двухфазная с тремя обмотками и полым немагнитным ротором; одна из обмоток расположена на неподвижном сердечнике. |  |  |
| Примечание. Назначение обмоток (пусковая, управления или тахометрическая) допускается обозначать соответствующими буквами. |

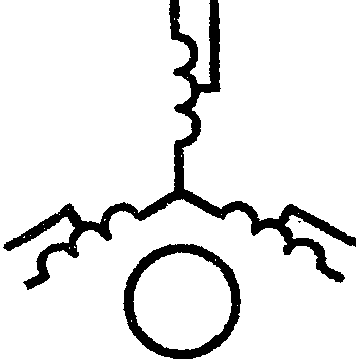

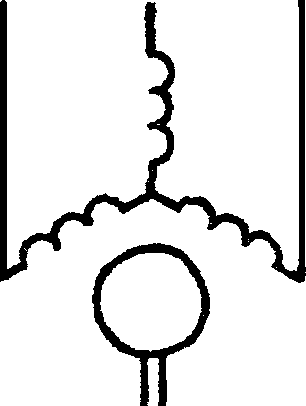

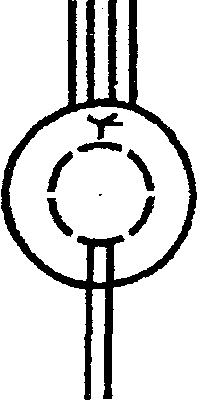

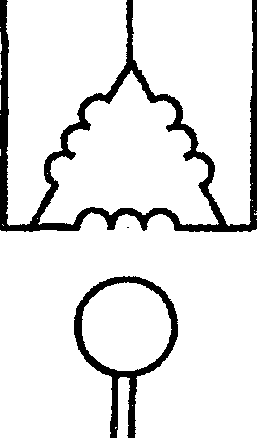

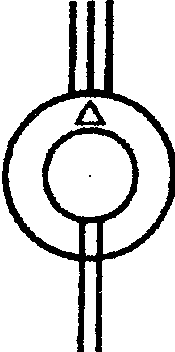

| 7. Машина синхронная трехфазная явнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в звезду с выведенной нейтральной (средней) точкой |  |  |
| 8. Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник |  |  |

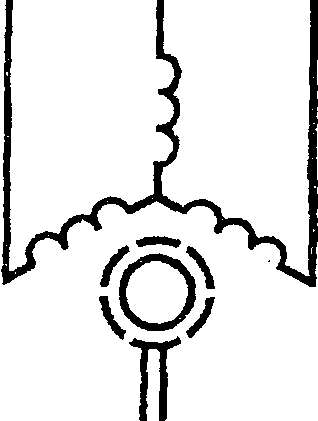

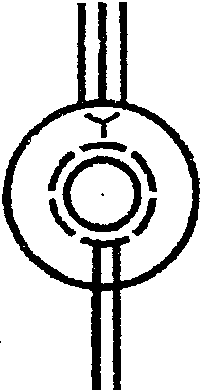

| 9. Машина синхронная трехфазная явнополюсная с обмоткой возбуждения и с пусковой короткозамкнутой обмоткой на роторе; обмотка статора соединена в звезду |  |  |

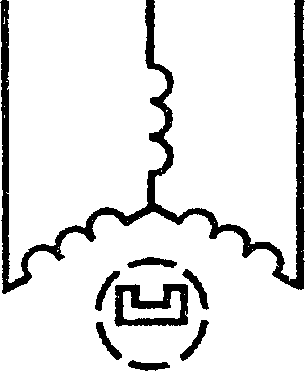

| 10. Машина синхронная трехфазная с возбуждением от постоянных магнитов; обмотка статора соединена в звезду |  |  |
| 11. Машина синхронная однофазная явнополюсная с обмоткой возбуждения и успокоительной или пусковой обмоткой на роторе |  |  |

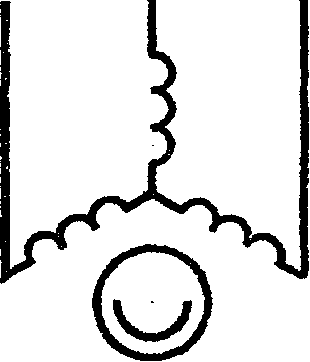

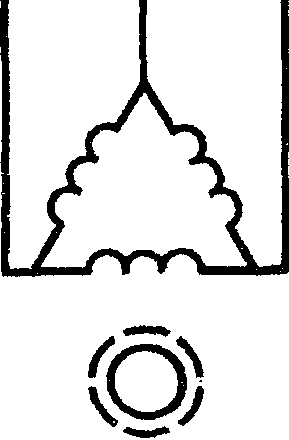

| 12. Машина синхронная трехфазная явнополюсная без обмотки возбуждения с пусковой короткозамкнутой обмоткой на роторе (реактивный синхронный двигатель); обмотка статора соединена в треугольник |  |  |

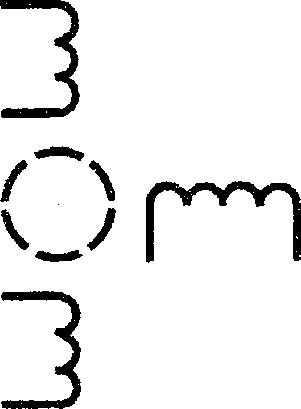

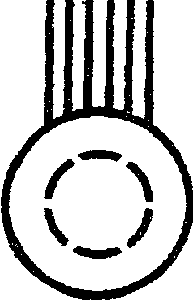

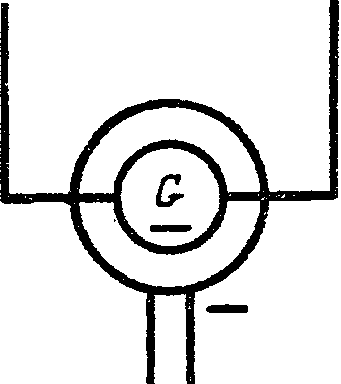

| 13. Машина индукторная (генератор повышенной частоты) с двумя обмотками переменного тока и одной обмоткой постоянного тока на статоре |  |  |
| 14. Машина постоянного тока с независимым возбуждением |  |  |

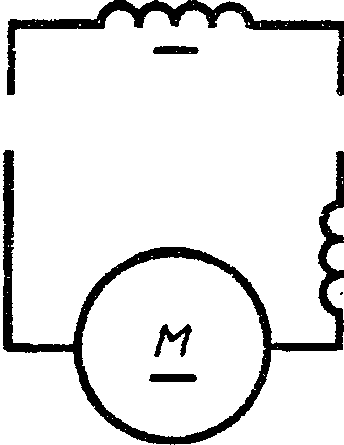

| 15. Машина постоянного тока с последовательным возбуждением |  |  |

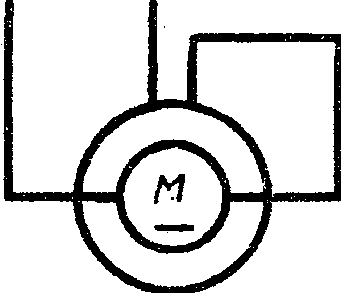

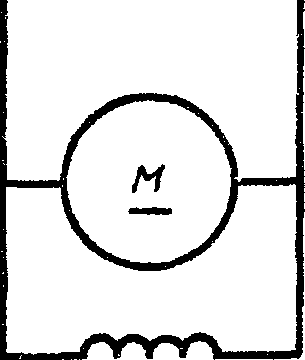

| 16. Машина постоянного тока с параллельным возбуждением |  |  |

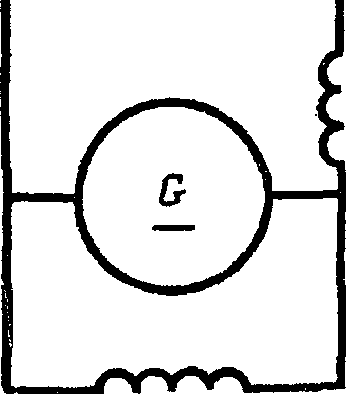

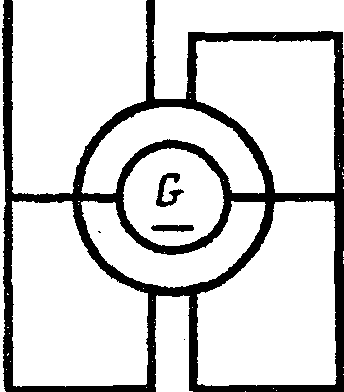

| 17. Машина постоянного тока со смешанным возбуждением |  |  |

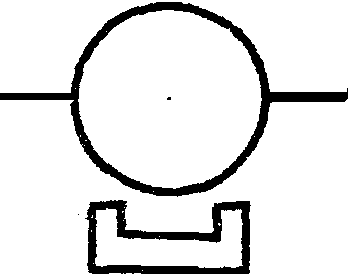

| 18. Машина постоянного тока с возбуждением от постоянных магнитов |  | - |
| 19. Двигатель асинхронный с фазным ротором. Общее обозначение |  | - |

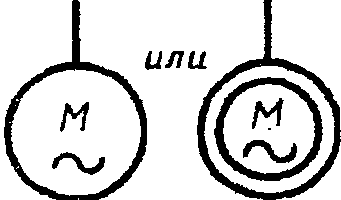

| 20. Двигатель асинхронный с короткозамкнутым ротором. Общее обозначение |  | - |

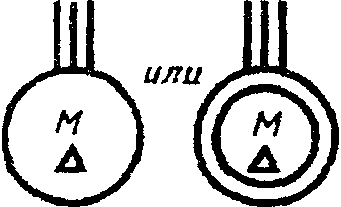

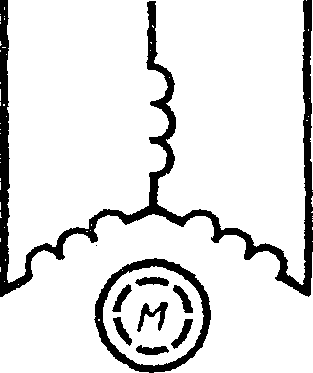

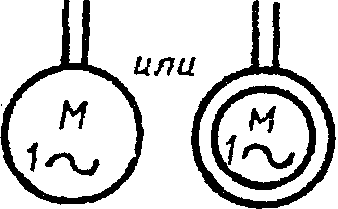

| 21. Двигатель асинхронный трехфазный, соединенный в треугольник, с короткозамкнутым ротором |  | - |
| 21а. Двигатель асинхронный трехфазный со статором, соединенным звездой, с автоматическими пускателями в роторе |  | - |
| 22. Двигатель асинхронный однофазный с короткозамкнутым ротором |  | - |
| 23. Двигатель асинхронный однофазный с расщепленными полюсами с короткозамкнутым ротором |  |  |
| 24. Двигатель асинхронный однофазный с короткозамкнутым ротором, с выводами для вспомогательной фазы |  | - |
| 24а. Двигатель асинхронный трехфазный линейный с односторонним направлением вращения |  | - |

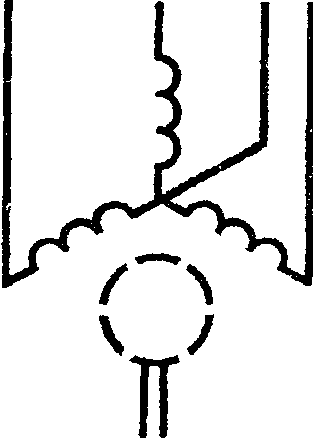

| 25. Двигатель гистерезисный; обмотка статора соединена в звезду |  |  |
| 26. Двигатель постоянного тока реверсивный с двумя последовательными обмотками возбуждения |  |  |

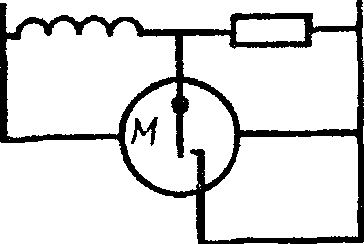

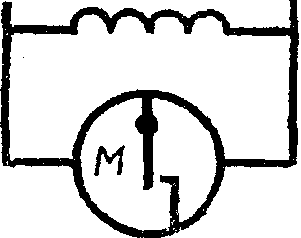

| 27. Двигатель постоянного тока с параллельным возбуждением и центробежным вибрационным стабилизатором скорости вращения. | - |  |
Примечания. 1. В зависимости от типа стабилизатора контакт может быть замыкающим или размыкающим.
2. Если необходимо показать способ включения стабилизатора скорости вращения, его контакты включают в соответствующую цепь двигателя, например, включение вибрационного стабилизатора скорости вращения в цепь возбуждения параллельно добавочному сопротивлению. | - |  |
| |

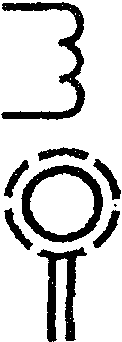

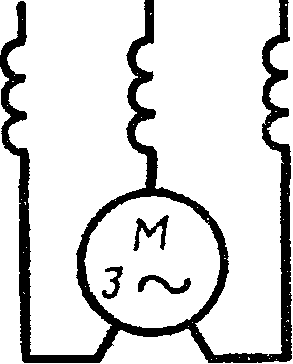

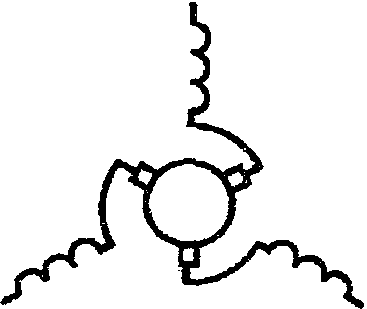

| 28. Двигатель постоянного тока с возбуждением от постоянных магнитов и центробежным вибрационным стабилизатором скорости вращения |  | - |
| 29. Двигатель коллекторный трехфазный последовательного возбуждения |  |  |
| 30. Двигатель коллекторный трехфазный последовательного возбуждения с регулированием скорости вращения передвижением щеток | - |  |

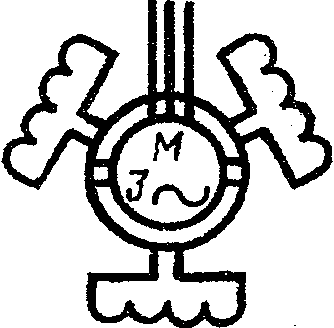

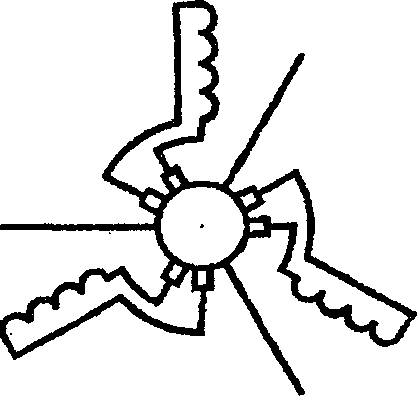

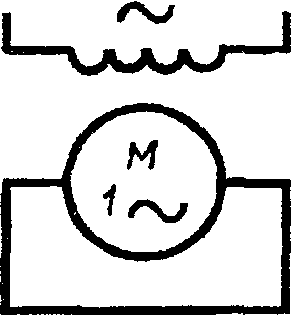

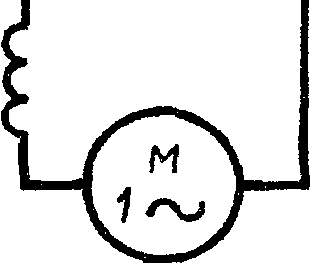

| 31. Двигатель коллекторный трехфазный параллельного возбуждения с питанием через ротор с двойным рядом щеток. Две окружности, соединенные короткими параллельными линиями, изображают две обмотки одного и того же ротора |  |  |
| 32. Двигатель коллекторный трехфазный параллельного возбуждения с питанием в ротор с регулированием скорости вращения передвижением щеток | - |  |
| 33. Двигатель коллекторный однофазный репульсионный |  |  |
| 34. Двигатель коллекторный однофазный последовательного возбуждения |  |  |

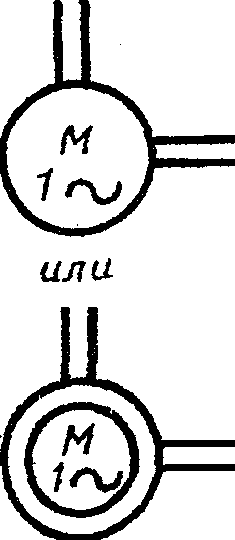

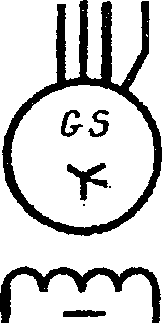

| 35. Генератор (GS) или двигатель (MS) синхронный трехфазный, оба конца каждой фазы выведены |  |  |
| или |
 |  |
| 36. Генератор (GS) или двигатель (MS) синхронный трехфазный с обмотками, соединенными в звезду, с выведенной нейтралью |  |  |
| 36а. Генератор переменного тока синхронный трехфазный с постоянным магнитом |  | - |

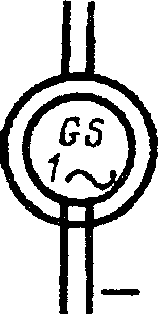

| 37. Генератор (GS) или двигатель (MS) синхронный однофазный |  |  |

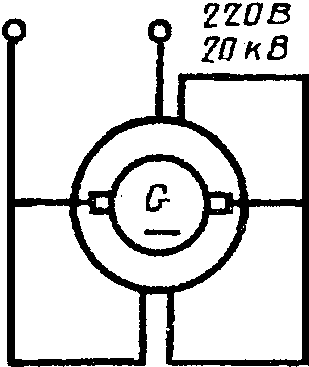

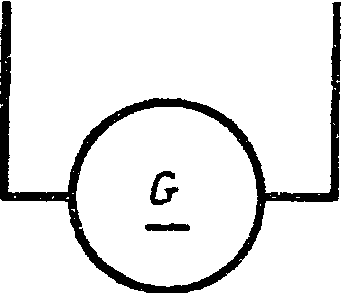

| 38. Генератор постоянного тока с двумя выводами, со смешанным возбуждением, с указанием зажимов, щеток и числовых данных, например, 220 В, 20 кВ |  |  |
39. Сельсин. Общее обозначение.
Для конкретных типов сельсинов в обозначение на месте знаков ZZ вписывают соответствующий квалифицирующий символ.
Первая буква символа означает:
C — управление;
T — угол поворота;
R — решающее устройство.
Вторая буква означает:
D — дифференциальный;
R — приемник;
T — преобразователь;
X — датчик;
B — с поворотной статорной обмоткой. |  | - |
| Например, сельсин-датчик угла поворота |  | - |
| 40. Сельсин-датчик, сельсин-приемник контактные (с контактными кольцами) однофазные: | | |

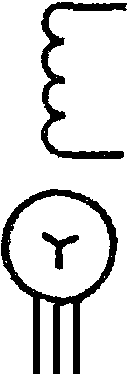

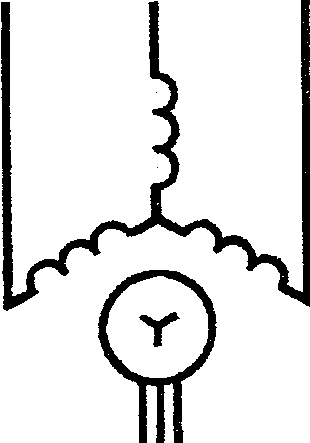

| а) с обмоткой возбуждения на статоре и обмоткой синхронизации на роторе, соединенной в звезду |  |  |
| б) с обмоткой возбуждения на явнополюсном роторе и обмоткой синхронизации на статоре, соединенной в звезду |  |  |
| в) с распределенной обмоткой возбуждения на роторе и обмоткой синхронизации на статоре, соединенной в звезду |  |  |
| 41. Сельсин дифференциальный контактный (с контактными кольцами) с обмотками статора и ротора, соединенными в звезду |  |  |

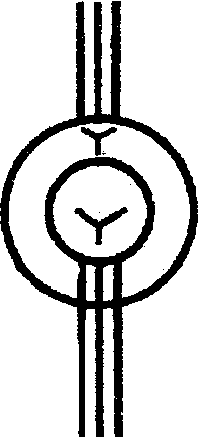

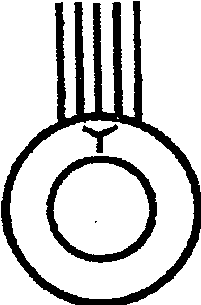

| 42. Сельсин-датчик, сельсин-приемник бесконтактные (без контактных колец) с обмоткой статора, соединенной в звезду |  |  |
| 43. Преобразователь электромашинный постоянного тока с двумя независимыми обмотками на роторе | - |  |

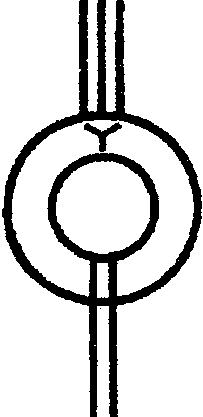

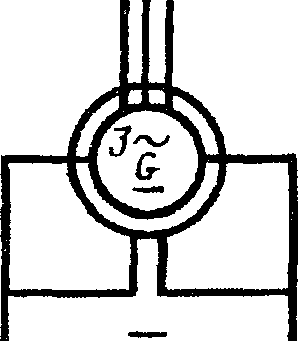

| 44. Преобразователь вращающийся постоянного тока в постоянный с общим постоянным магнитным полем (вращающийся трансформатор постоянного тока) |  | - |
| 45. Преобразователь вращающийся постоянного тока в постоянный, с общей обмоткой магнитного поля | - |  |
| 46. Преобразователь одноякорный постоянно-переменного тока трехфазный |  |  |

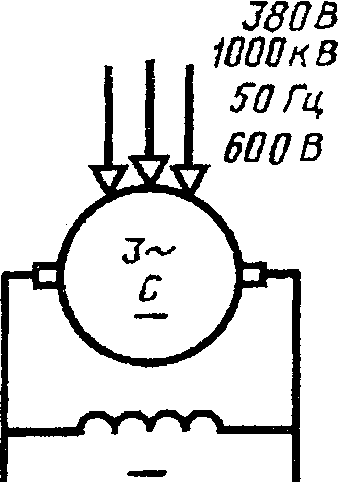

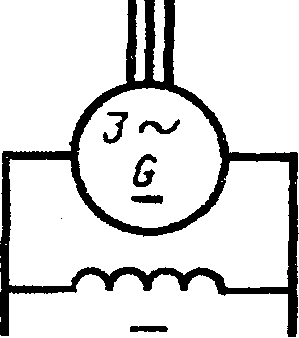

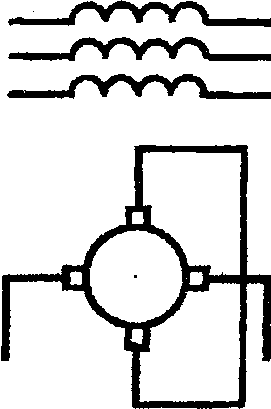

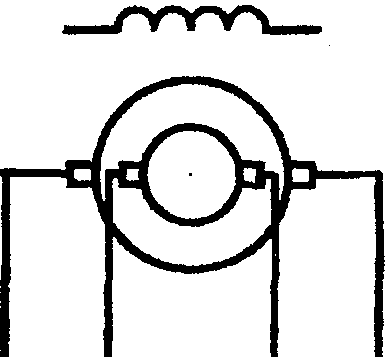

| 47. Преобразователь синхронный трехфазный с параллельным возбуждением, с указанием зажимов, щеток и числовых данных, например, 600 В, 1000 кВ, 50 Гц |  |  |
| 48. Трансформатор вращающийся, фазовращатель (обозначение соединения обмоток статора и ротора между собой производится в зависимости от назначения машины) | По ГОСТ 2.723-68 |
| 49. Автотрансформатор трехфазный поворотный (потенциал-регулятор) | По ГОСТ 2.723-68 |
| 50. Трансформатор трехфазный поворотный (фазорегулятор) | По ГОСТ 2.723-68 |
| 51. Усилитель электромашинный с поперечным потоком и несколькими обмотками управления (например, простейший с тремя обмотками) | - |  |
| 52. Усилитель электромашинный с продольным потоком и несколькими обмотками управления (например, простейший с тремя обмотками) | - |  |

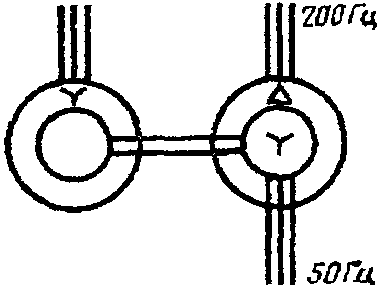

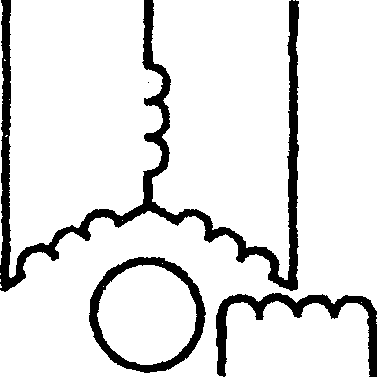

| 53. Агрегат, состоящий из асинхронного трехфазного двигателя с короткозамкнутым ротором и преобразователя частоты (например, 50/200 Гц); обмотки статора двигателя и ротора преобразователя соединены в звезду, обмотка статора преобразователя — в треугольник |  | - |

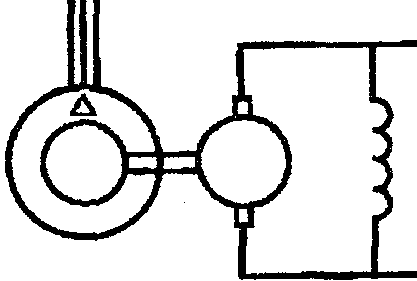

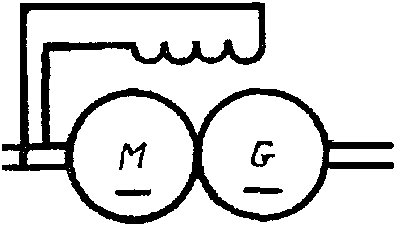

| 54. Агрегат, состоящий из асинхронного трехфазного двигателя с короткозамкнутым ротором и генератора постоянного тока с параллельным возбуждением; обмотка статора двигателя соединена в треугольник | - |  |

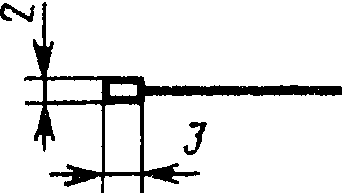

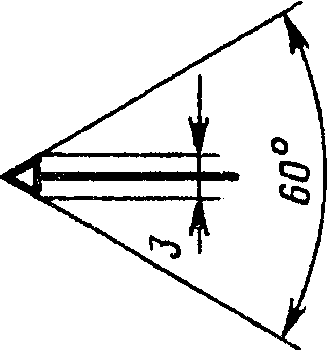

9. Размеры основных элементов условных графических обозначений приведены в табл. 3.
