ГОСТ 21.401-88. Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам

(утв. Постановлением Госстроя СССР от 28.12.1987 № 308)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

ОСНОВНЫЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ

System of design documents for construction. Production technology. Main requirements for working drawings

1 июля 1988 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам («ВНИИМонтажспецстрой»), Государственным институтом по проектированию технологии монтажа предприятий нефтеперерабатывающей и нефтехимической промышленности («Гипронефтеспецмонтаж») Министерства монтажных и специальных строительных работ СССР, Государственным научно-исследовательским и проектным институтом хлорной промышленности («Госниихлорпроект») Министерства химической промышленности СССР, Государственным ордена Трудового Красного Знамени проектным и научно-исследовательским институтом промышленности синтетического каучука («Гипрокаучук») Министерства нефтеперерабатывающей и нефтехимической промышленности СССР, Проектным институтом № 2, Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования и инженерных изысканий («ЦНИИпроект») Государственного строительного комитета СССР.

Исполнители: В.Я. Эйдельман (руководитель темы); Б.В. Поповский, д-р техн. наук; Р.И. Тавастшерна, канд. техн. наук; А.Л. Прудовая; Л.Г. Коновалова; Е.Ю. Исакова; И.С. Гольденберг, канд. техн. наук; Г.Л. Егиянц; Ж.М. Меблеванный; В.П. Шиловский; Ж.А. Куркина; С.Н. Архаров; Ю.П. Русаков; В.П. Абарыков; Л.А. Кашина.

2. Внесен Министерством монтажных и специальных строительных работ СССР.

3. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 28.12.1987 № 308.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей технологии производства всех отраслей промышленности и народного хозяйства.

1.1. Рабочие чертежи технологии производства выполняют в соответствии с требованиями настоящего стандарта и стандартов системы проектной документации для строительства (СПДС).

1.2 В состав рабочих чертежей технологии производства включают:

рабочие чертежи, предназначенные для монтажа оборудования и технологических трубопроводов (основной комплект рабочих чертежей марки ТХ);

задание на разработку деталировочных чертежей технологических блоков, собираемых организациями, осуществляющими монтаж (далее — задание на разработку технологических блоков);

чертежи специальных технологических трубопроводов;

исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001-73, если эти требования не разработаны в рабочем проекте (проекте).

1.3 В состав основного комплекта рабочих чертежей марки ТХ включают:

общие данные по рабочим чертежам;

схему соединений (монтажную);

чертежи расположения оборудования и трубопроводов;

ведомость трубопроводов.

К основному комплекту рабочих чертежей марки ТХ составляют:

ведомость потребности в материалах по ГОСТ 21.109-80;

спецификацию оборудования по ГОСТ 21.110-82;

ведомость объемов монтажных работ по ГОСТ 21.111-84.

1.4. Основные комплекты рабочих чертежей выполняют на каждый технологический узел в соответствии с проектом организации строительства с присвоением им обозначений, включающих марку чертежа ТХ и порядковый номер, например, ТХ1, ТХ2 и т.д.

1.5 На схемах и чертежах изображают:

оборудование, трубопроводы и их элементы — в виде упрощенных контурных очертаний в масштабе чертежа или условными графическими изображениями сплошной толстой основной линией. Допускается трубопроводы, диаметр которых в масштабе чертежа превышает 3 мм, изображать двумя линиями;

блоки на планах в виде прямоугольника, на разрезах — по наружному контуру сплошной основной линией;

трассы специальных трубопроводов — сплошной толстой основной линией;

строительные конструкции в виде упрощенных контурных очертаний — сплошной тонкой линией.

Обозначения должны быть одинаковыми во всех текстовых и графических документах основного комплекта.

1.6 Термины, используемые в стандарте, и их пояснения приведены в Приложении 1.

2.1. В состав общих данных по рабочим чертежам марки ТХ в дополнение к данным, предусмотренным ГОСТ 21.102-79, включают схему расположения технологических узлов.

При наличии ТХ1, ТХ2 и т.д. схему размещают на листах общих данных марки ТХ1.

На схеме указывают:

границы и номера каждого технологического узла;

вводы и выводы основных трубопроводов с обозначением трубопроводов и с привязкой их к координационным осям зданий (сооружений). Допускается для групповых вводов и выводов привязку выполнять только к осям крайних трубопроводов или осям подводящих эстакад.

К схеме приводят ведомость технологических узлов по форме 1, графы которой заполняют в соответствии с их наименованием.

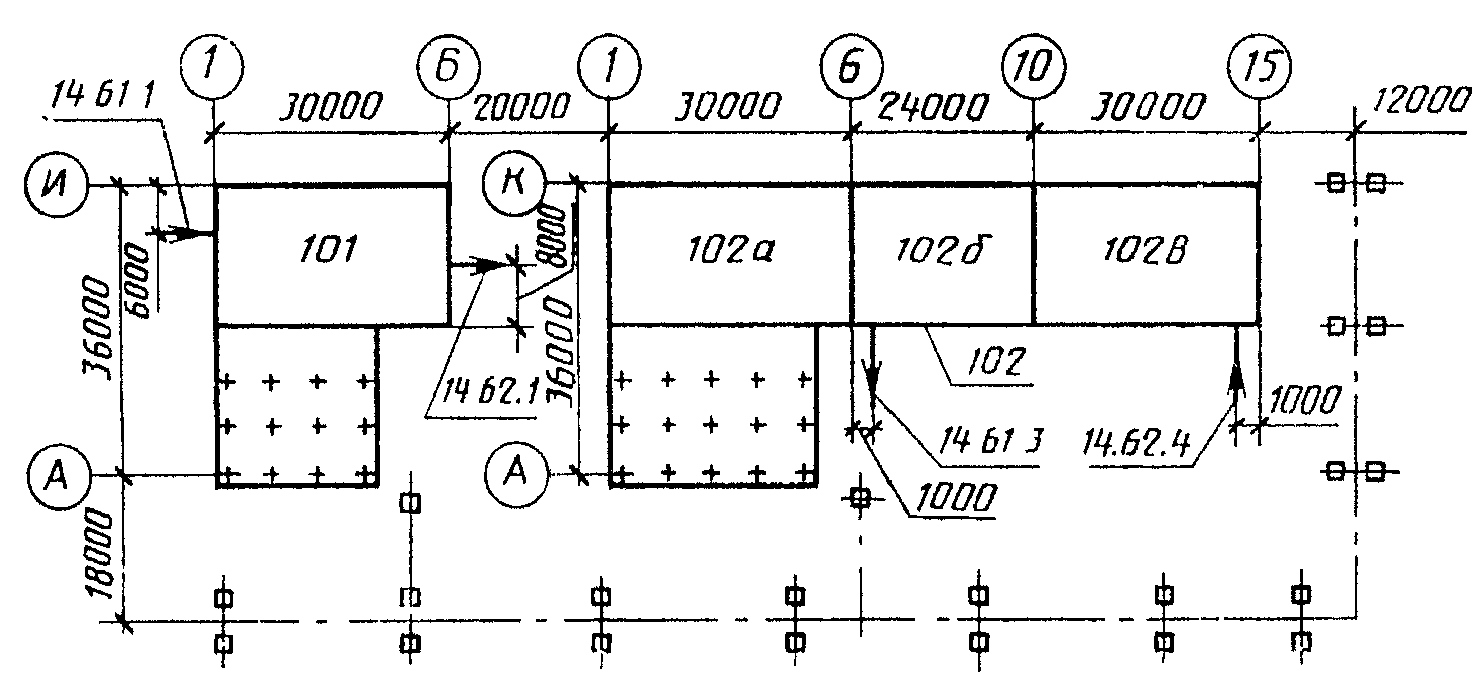

Пример оформления схемы и ведомости приведен в Приложении 2.

2.2 В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.102-79, приводят:

характеристику трубопроводов (форма 2);

указания о хранении оборудования и элементов специальных технологических трубопроводов, требующих укрытия;

технические указания, соблюдение которых обязательно при монтаже оборудования.

2.2.1 В форме 2 указывают:

в графе «Обозначения» — обозначение трубопровода по схеме соединений (монтажной), выполняемой в соответствии с разд. 3;

в графе «Наименование транспортируемого продукта» — наименование или номер транспортируемого продукта;

в графе «Категория трубопроводов» — категорию и группу трубопровода в соответствии с действующими нормативными документами;

в графе «Испытание» — вид (прочность, герметичность) и способ (гидравлический, пневматический) испытания;

в графе «Дополнительные указания» — дополнительные указания по испытанию (при испытании на герметичность — время испытания и величину падения давления), требования к внутренней поверхности трубопровода после испытания (продувка, очистка и дополнительная обработка).

Остальные графы заполняют в соответствии с их наименованием.

2.3. В ведомость ссылочных и прилагаемых документов (в раздел «Прилагаемые документы») в дополнение к данным, предусмотренным ГОСТ 21.102-79, записывают задания на разработку технологических блоков, чертежи специальных технологических трубопроводов, исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001-73.

3.1. Схему соединений (монтажную) выполняют в соответствии с требованиями настоящего стандарта, а также ГОСТ 2.701-84.

3.2 На схеме указывают:

оборудование. При трех или более одинаковых машинах или аппаратах с аналогичной обвязкой трубопроводами на схеме указывают только одну машину или аппарат с линиями и обозначением их количества и последовательности соединения;

блоки без указания составных частей и связей между ними;

трубопроводы и их элементы;

позиционное или буквенно-цифровое обозначение оборудования и трубопроводов в соответствии со спецификацией к чертежам расположения оборудования и трубопроводов;

величину условного прохода (D_{y}) и материал труб (кроме углеродистых сталей);

направление потока продукта;

наименование транспортируемого продукта и его параметра на вводах и выводах трубопроводов;

величину давления, на которую должны быть отрегулированы предохранительные клапаны.

Все буквенно-цифровые обозначения оборудования, трубопроводов и их элементов наносят на полках линии-выноски. Допускается:

обозначения оборудования наносить в контуре упрощенного графического изображения;

обозначения трубопроводов наносить над линиями либо в разрывах линий трубопроводов.

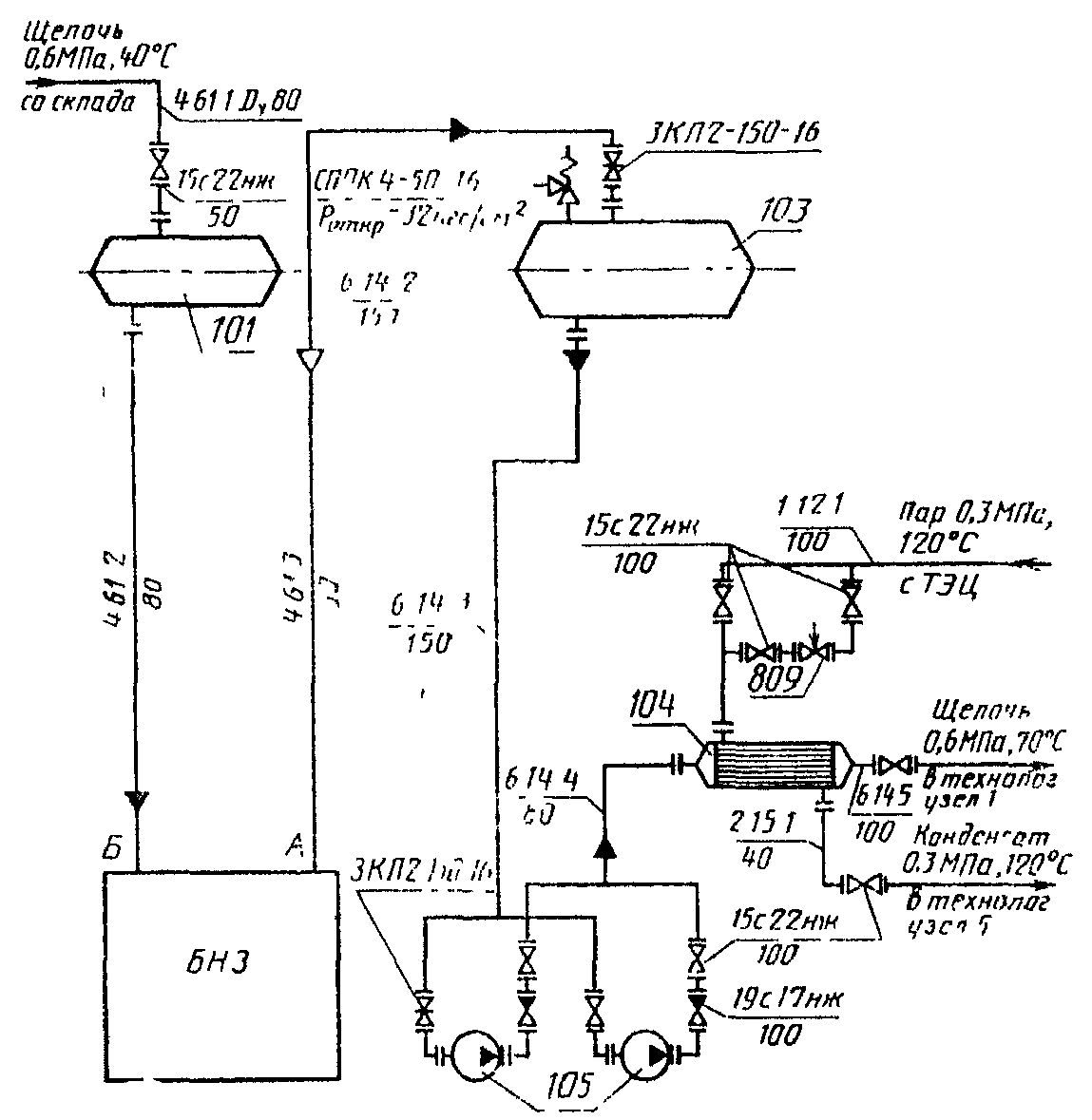

Пример оформления схемы приведен в Приложении 3.

3.3 Схемы допускается выполнять:

на листах чертежа расположения оборудования и трубопроводов;

совмещенными со схемами автоматизации технологических процессов производства;

при сложных трубопроводных системах — раздельно для групп трубопроводов по их назначению;

без перечня элементов к схеме.

4.1. Чертежи расположения оборудования и трубопроводов (далее — чертежи расположения) выполняют в соответствии со схемой соединения.

4.2. В состав чертежей расположения включают планы, разрезы, сечения, фрагменты планов и разрезов, узлы, достаточные для подготовки и производства монтажных работ.

4.3. Планы и разрезы чертежей расположения выполняют в масштабе 1:50, 1:100 или 1:200, фрагменты планов и разрезов — в масштабе 1:50, узлы — в масштабе 1:10, 1:25.

4.4 На чертежах расположения указывают и обозначают:

оборудование;

блоки;

трубопроводы и их элементы, опоры трубопроводов и опорные конструкции под них;

трассы специальных технологических трубопроводов;

каналы и лотки для прокладки трубопроводов;

места обслуживания оборудования, при необходимости;

координационные оси здания (сооружения) и расстояние между ними;

отметки чистых полов этажей и основных площадок;

позиционное или буквенно-цифровое обозначение оборудования, участков трубопроводов;

места подключения трубопроводов к блокам, машинам и аппаратам, соединения трубопроводов между собой, величину и направление уклонов трубопроводов;

величину предварительного растяжения (сжатия) компенсаторов;

привязку оборудования, трубопроводов и их элементов к координационным осям или к элементам конструкций зданий (сооружений). Допускается взаимная привязка оборудования и трубопроводов;

величину условного прохода (D_{y}) и материал труб (кроме углеродистых сталей);

направление потока продукта на вводах, выводах и разветвлениях;

допустимые монтажные нагрузки на крановые пути и монорельсы, а также на перекрытия и строительные конструкции, которые могут быть использованы для монтажа оборудования.

4.5. К чертежам расположения выполняют спецификации по форме 1 ГОСТ 21.104-79. В спецификацию включают оборудование и участки трубопроводов. Состав участков трубопроводов указывают в ведомости трубопроводов.

Графу «Масса ед., кг» не заполняют.

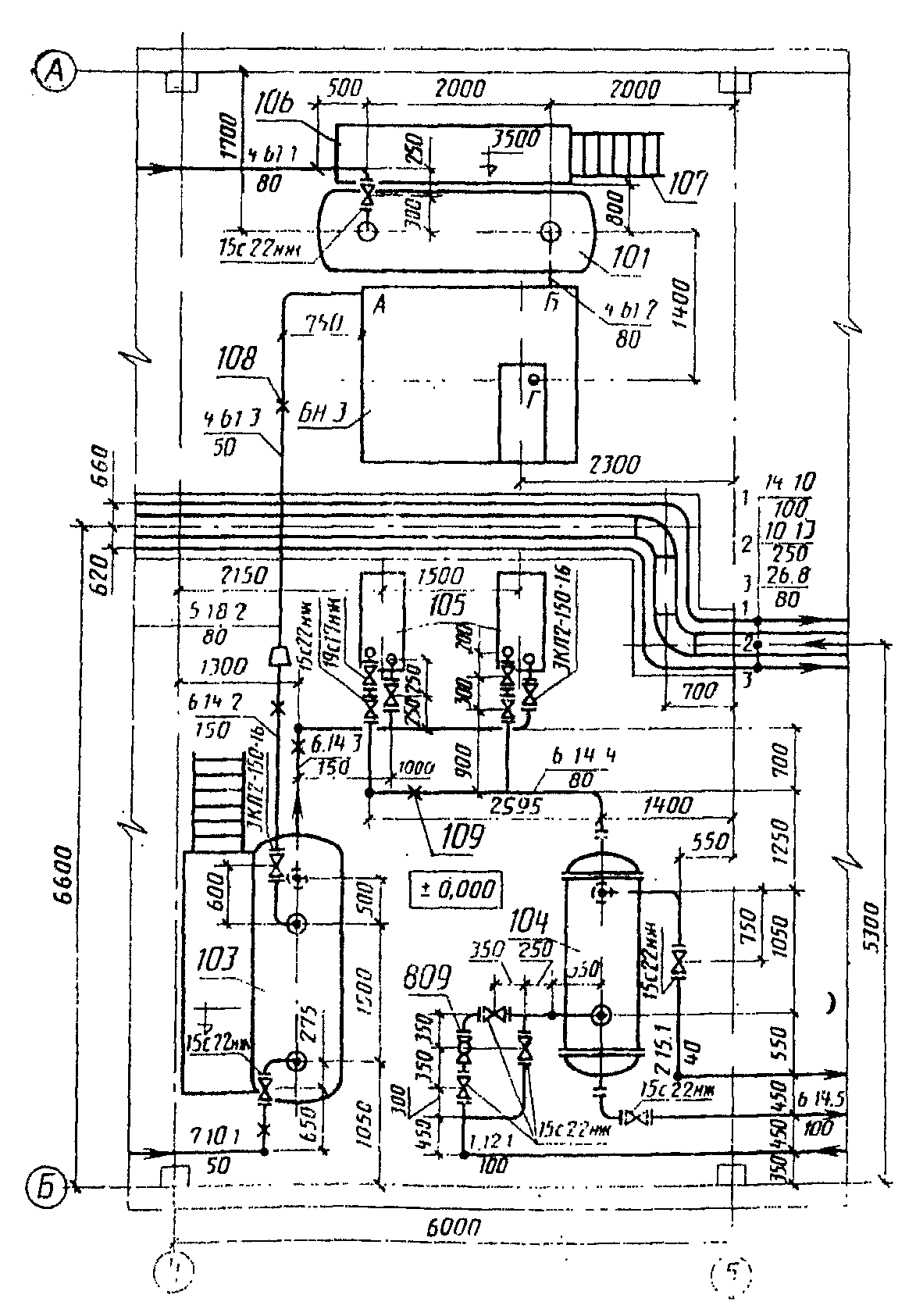

Пример оформления чертежа расположения и спецификации к нему приведен в Приложении 4.

5.1 Ведомость трубопроводов выполняют по форме 3.

На каждый участок трубопровода, обозначенный на чертеже расположения номером позиции, в ведомость записывают все элементы трубопроводов, находящиеся в границе участка.

5.2 В ведомости указывают:

в графе «Наименование» — наименование элементов трубопроводов и их обозначение в соответствии с нормативно-технической документацией или указанием номера чертежа элемента трубопровода;

в графе «Всего» — общее количество элементов трубопроводов по всем позициям, указанным в ведомости трубопроводов.

Остальные графы заполняют в соответствии с их наименованием.

Пример оформления ведомости трубопроводов приведен в Приложении 5.

5.3 Допускается:

ведомость трубопроводов, составленную на ЭВМ, выполнять по форме машинно ориентированных документов;

совмещать ведомость трубопроводов и характеристики трубопроводов;

при большом количестве трубопроводов на проектируемом объекте выполнять ведомость трубопроводов в составе рабочей документации в виде отдельного документа (по форме 3 или форме машинно ориентированного документа) с присвоением ему самостоятельного обозначения, состоящего из обозначения основного комплекта и (через точку) шифра ВТ.

В этом случае ведомость трубопроводов записывают в раздел «Прилагаемые документы» ведомости ссылочных и прилагаемых документов общих данных соответствующего основного комплекта рабочих чертежей.

6.1. Задание на разработку технологического блока должно содержать чертеж блока и ведомость трубопроводов (разд. 5) в составе блока.

6.2 На чертеже блока приводят и указывают:

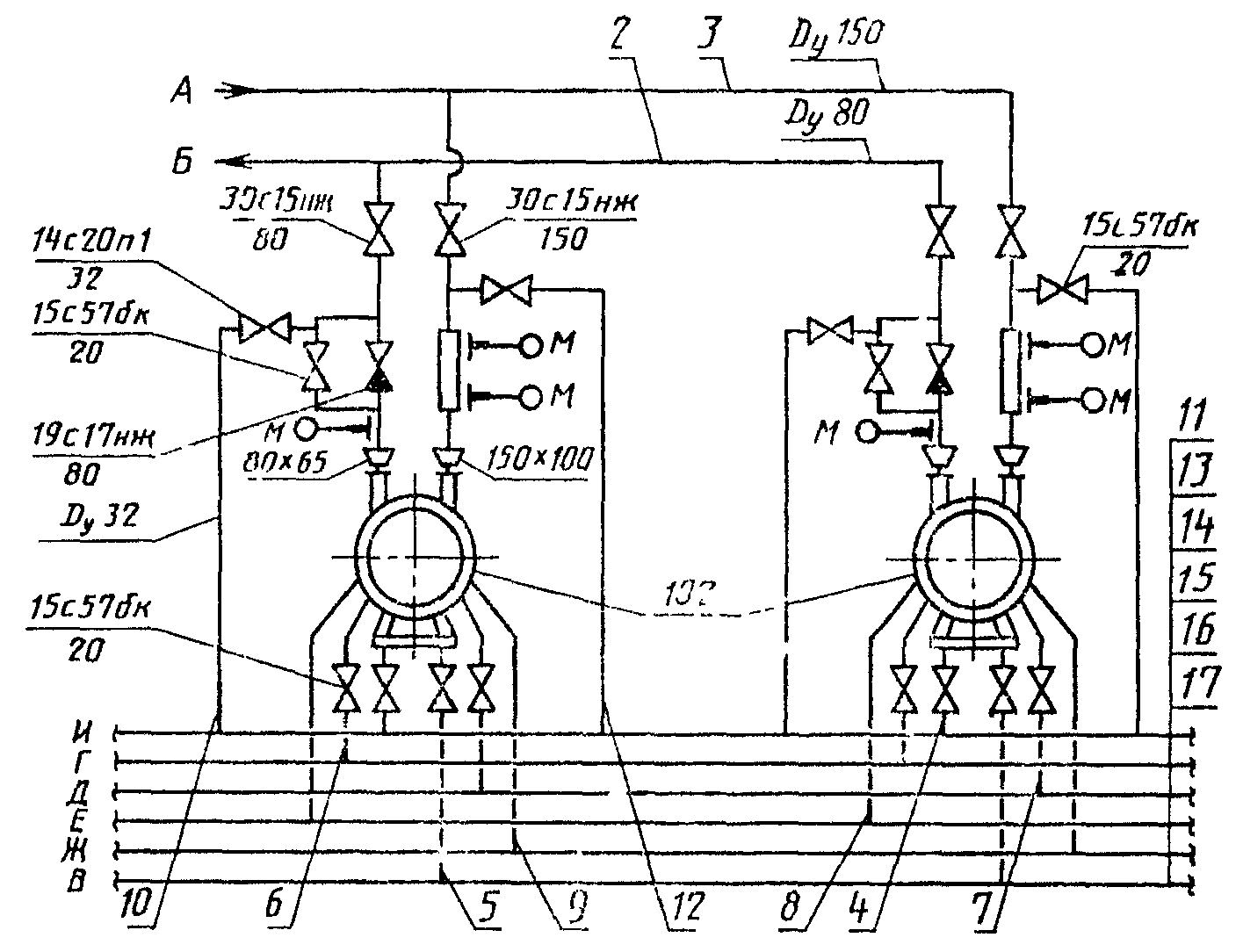

схему соединения (монтажную) блока, выполненную в соответствии с требованиями, приведенными в п. 3.2. Наименование транспортируемого продукта и его параметры на вводах и выводах в блок указывают в характеристике трубопроводов. Схему располагают на первом листе чертежа блока;

машины, аппараты, трубопроводы и их элементы, опорные конструкции;

составные части блоков, объединенные в поставочные и монтажные узлы на опорных конструкциях;

планы, разрезы, сечения, необходимые для разработки деталировочных чертежей трубопроводов и опорных конструкций, а также сборки блока;

характеристику трубопроводов по форме 2;

позиционное обозначение составных частей блока;

решения по креплению блока к несущим строительным конструкциям;

размеры, определяющие положение составных частей блока;

особые требования, не приведенные в общих данных основного комплекта рабочих чертежей, в части транспортирования и хранения, изготовления, испытания и монтажа блока, другие необходимые требования;

буквенные обозначения входа и выхода трубопроводов.

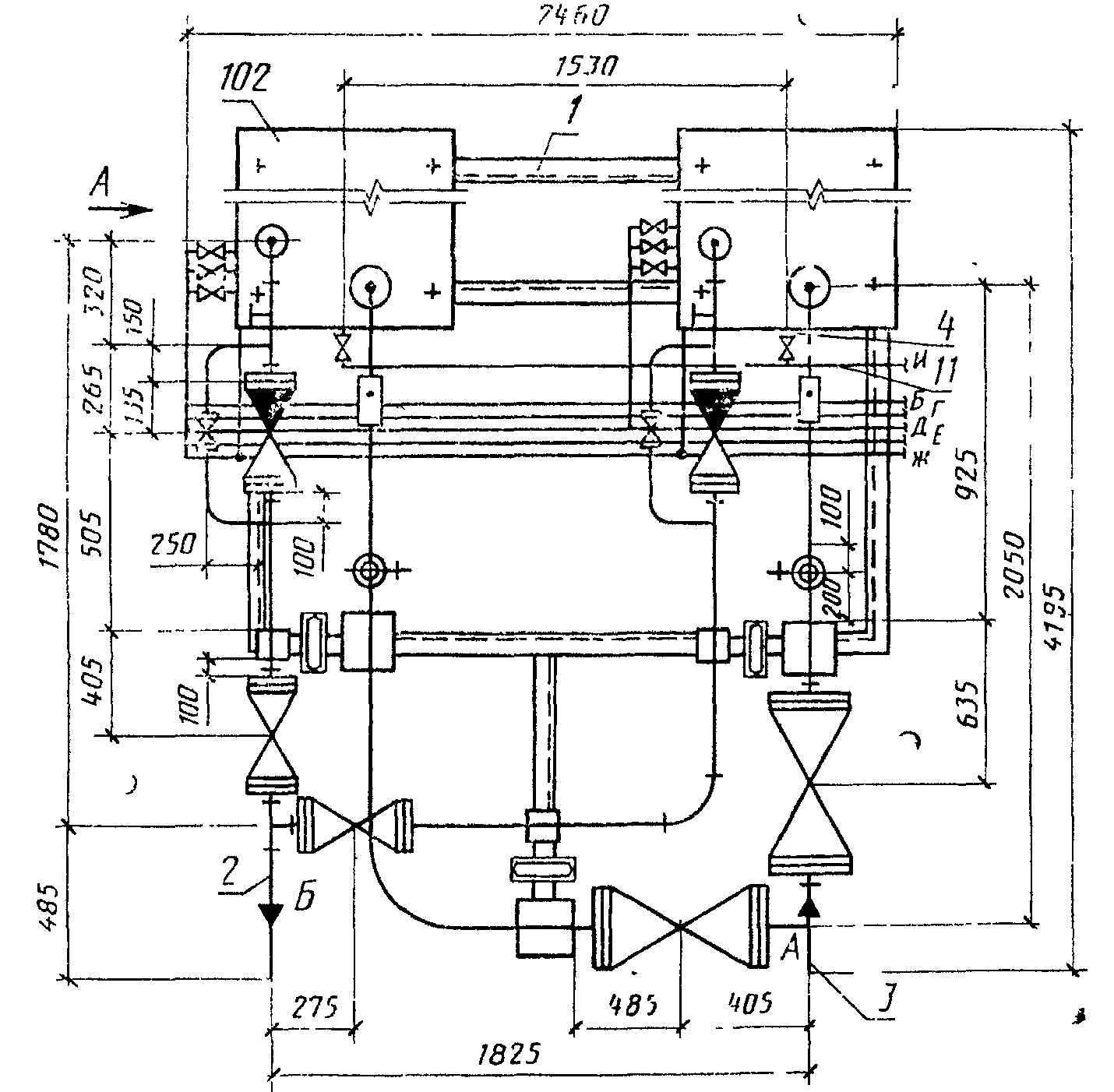

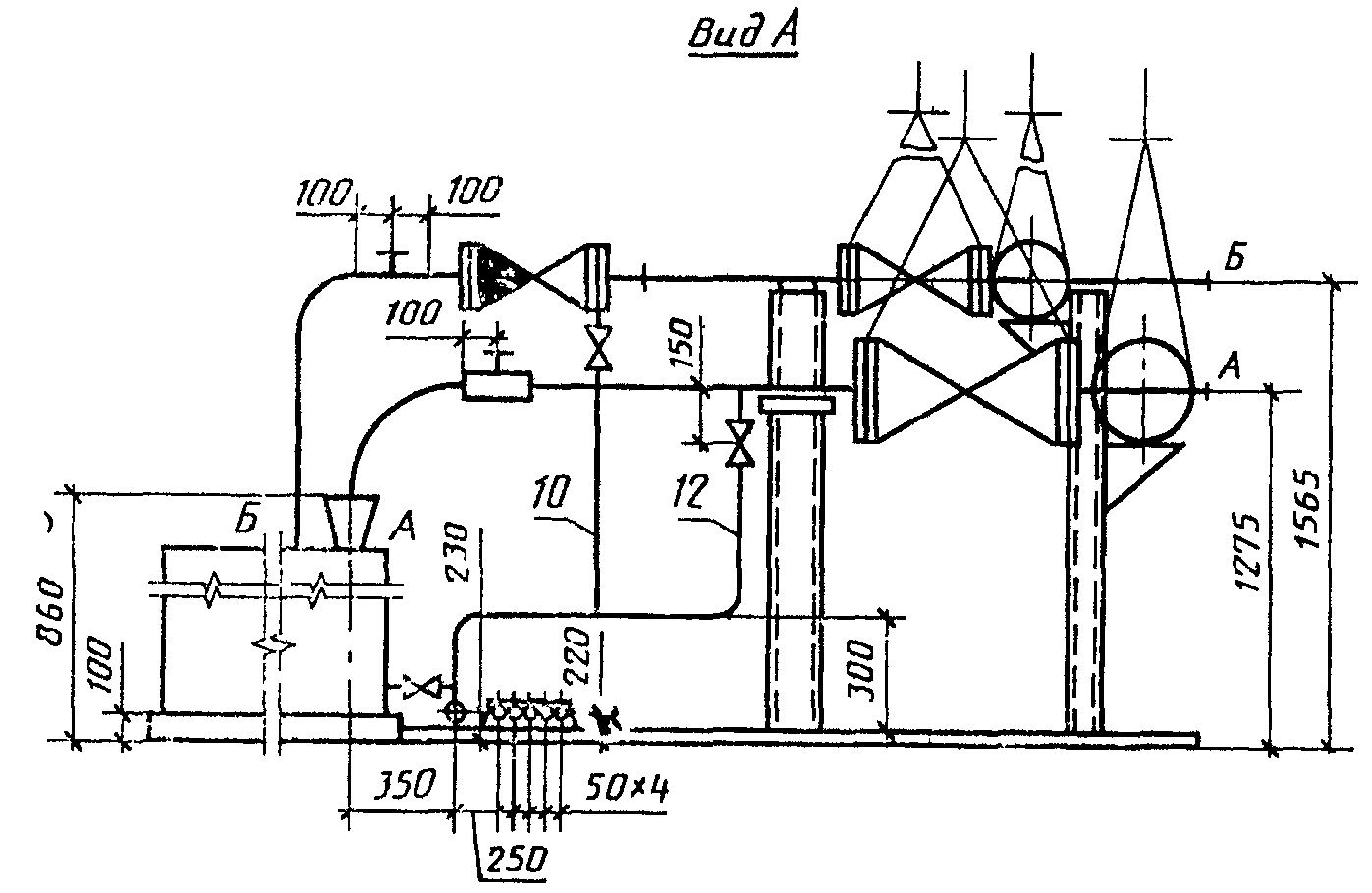

Пример оформления чертежа блока приведен в Приложении 6.

6.3. На каждый блок составляют спецификацию по форме 1 ГОСТ 21.104-79 с учетом следующих дополнительных требований.

Графу «Масса ед., кг» заполняют для оборудования.

Составные части блока записывают в спецификации в следующем порядке.

1. Документация. В графе «Наименование» указывают наименование документа, а в графе «Обозначение» — его номер.

2. Оборудование. В графе «Наименование» указывают наименование машин или аппарата, а в графе «Обозначение» — нормативно-технический документ или номер чертежа.

3. Опорные конструкции блока. В графе «Наименование» указывают наименование конструкции, а в графе «Обозначение» — номер чертежа или типового проекта.

4. Заимствованные (ранее разработанные) узлы, входящие в состав блока. В графе «Наименование» указывают наименование узла, а в графе «Обозначение» — номер чертежа или типового проекта.

5. Трубопроводы. В графе «Наименование» указывают трубопровод с указанием начальной и конечной точки в границах блока.

Пример оформления спецификации блока приведен в Приложении 7.

Пример оформления ведомости трубопроводов на блок приведен в Приложении 8.

Специальный технологический трубопровод изображают во фронтальной диметрической проекции по ГОСТ 2.317-69.

На чертеже указывают:

позиции элементов трубопроводов;

размеры, необходимые для сборки трубопровода.

Спецификацию к чертежу специального технологического трубопровода выполняют по форме 1 ГОСТ 21.104-79.

Графу «Масса ед., кг» не заполняют.

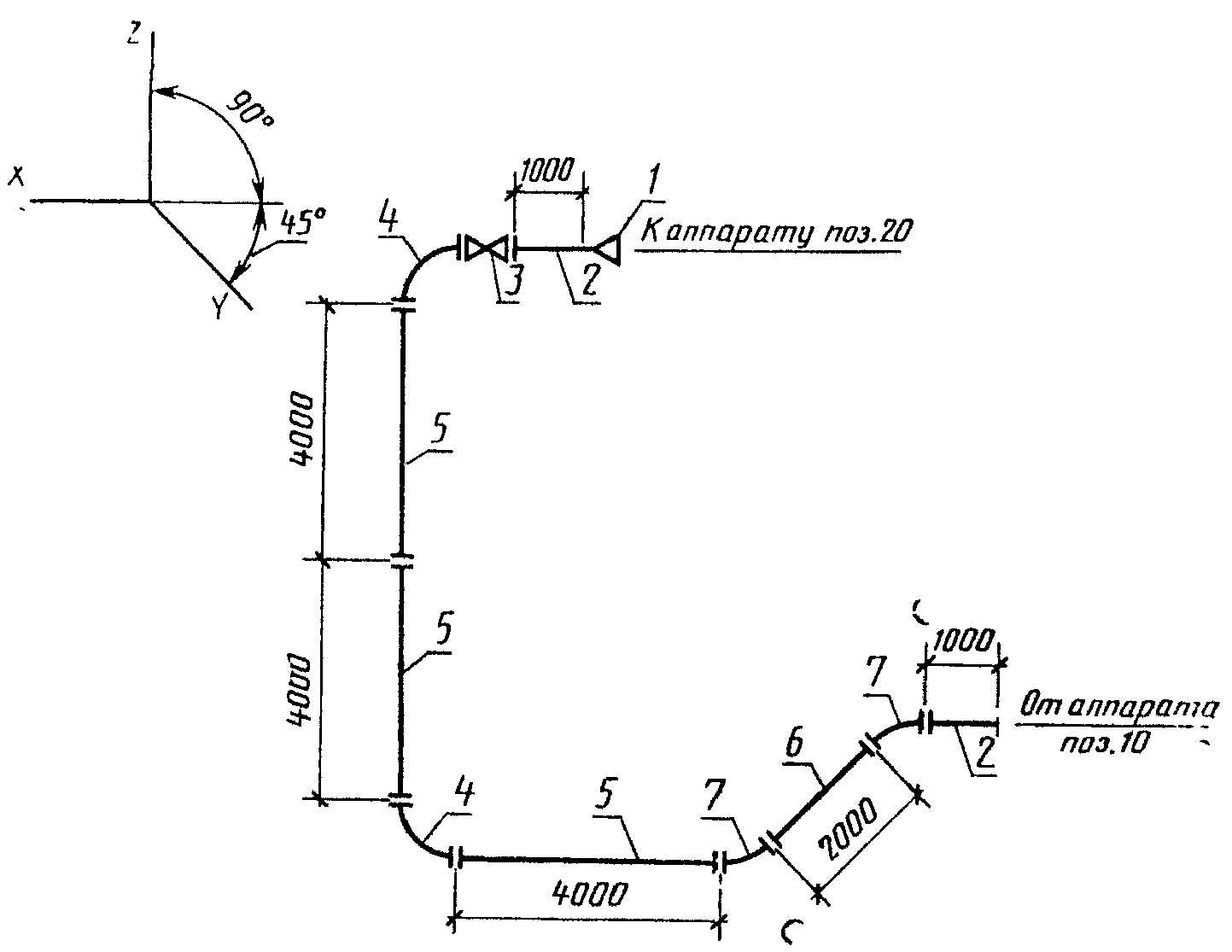

Пример оформления чертежа специального технологического трубопровода приведен в Приложении 9.

Ведомость технологических узлов

Черт. 3

Приложение 5 Справочное

Характеристика трубопроводов

Приложение 7

Приложение 8
