ГОСТ 2.317-69. Единая система конструкторской документации. Аксонометрические проекции
(введен в действие Постановлением Госстандарта СССР от 14.10.1969 № 1118)
(ред. от 01.08.1980)
Внимание
Документ утратил силу с 1 января 2012 года в связи с изданием Приказа Росстандарта от 03.08.2011 № 211-ст. Взамен введен в действие ГОСТ 2.317-2011. Утратил силу с 1 января 2012 года в связи с изданием Приказа Росстандарта от 03.08.2011 № 211-ст. Взамен введен в действие ГОСТ 2.317-2011. Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108).
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 3453-46"]:::rst click n0 "https://bukva.ai/docs/snip-1-02-01-85" "ГОСТ 3453-46. Государственный общесоюзный стандарт. Чертежи в машиностроении. Расположение видов (проекций) на чертежах. Разрезы и сечения (утв. Всесоюзным комитетом стандартов при" n1["ГОСТ 3453-52"]:::rst n2["ГОСТ 3453-59"]:::rst n3["ГОСТ 2.305-68"]:::rst click n3 "https://bukva.ai/docs/gost-2-305-68" "ГОСТ 2.305-68. Единая система конструкторской документации. Изображения - виды, разрезы, сечения (утв. Постановлением Госстандарта СССР в декабре 1967 года)" n4["ГОСТ 2.317-69"]:::rst click n4 "https://bukva.ai/docs/gost-2-317-69" "ГОСТ 2.317-69. Единая система конструкторской документации. Аксонометрические проекции (введен в действие Постановлением Госстандарта СССР от 14.10.1969 N 1118)" n5["ГОСТ 2.317-2011"]:::doc click n5 "https://bukva.ai/docs/gost-2-317-2011" "ГОСТ 2.317-2011. Межгосударственный стандарт. Единая система конструкторской документации. Аксонометрические проекции (введен в действие Приказом Росстандарта от 03.08.2011 N 211-с" n4 --> n5 n3 --> n4 n2 --> n3 n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 14 октября 1969 г. № 1118
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
Unified system for design documentation. Axonometric projections
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14 октября 1969 г. № 1118 дата введения установлена 01.01.1971.
Издание (март 2003 г.) с Изменением № 1, утвержденным в августе 1980 г. (ИУС 11-80).
Взамен ГОСТ 2.305-68 в части приложения.
Настоящий стандарт устанавливает аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства.
Стандарт полностью соответствует СТ СЭВ 1979-79.
(Измененная редакция, Изм. № 1).
1. ПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИ
1.1 Изометрическая проекция
1.1.1 Положение аксонометрических осей приведено на черт. 1.
1.1.2 Коэффициент искажения по осям x, y, z равен 0,82.
Изометрическую проекцию для упрощения, как правило, выполняют без искажения по осям x, y, z, т.е. приняв коэффициент искажения равным 1.
1.1.3. Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (черт. 2).
1 — эллипс (большая ось расположена под углом 90° к оси y);
2 — эллипс (большая ось расположена под углом 90° к оси z);
3 — эллипс (большая ось расположена под углом 90° к оси x).
Если изометрическую проекцию выполняют без искажения по осям x, y, z, то большая ось эллипсов 1, 2, 3 равна 1,22, а малая ось — 0,71 диаметра окружности.
Если изометрическую проекцию выполняют с искажением по осям x, y, z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось — 0,58 диаметра окружности.
1.1.4 Пример изометрической проекции детали приведен на черт. 3.
1.2 Диметрическая проекция
1.2.1 Положение аксонометрических осей приведено на черт. 4.
1.2.2. Коэффициент искажения по оси y равен 0,47, а по осям x и z — 0,94.
Диметрическую проекцию, как правило, выполняют без искажения по осям x и z и с коэффициентом искажения 0,5 по оси y.
1.2.3. Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (черт. 5).
1 — эллипс (большая ось расположена под углом 90° к оси y);
2 — эллипс (большая ось расположена под углом 90° к оси z);
3 — эллипс (большая ось расположена под углом 90° к оси x).
Если диметрическую проекцию выполняют без искажения по осям x и z, то большая ось эллипсов 1, 2, 3 равна 1,06 диаметра окружности, а малая ось эллипса 1 — 0,95, эллипсов 2 и 3 — 0,35 диаметра окружности.
Если диметрическую проекцию выполняют с искажением по осям x и z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось эллипса 1 — 0,9, эллипсов 2 и 3 — 0,33 диаметра окружности.
1.2.4 Пример диметрической проекции детали приведен на черт. 6.
2. КОСОУГОЛЬНЫЕ ПРОЕКЦИИ
2.1 Фронтальная изометрическая проекция

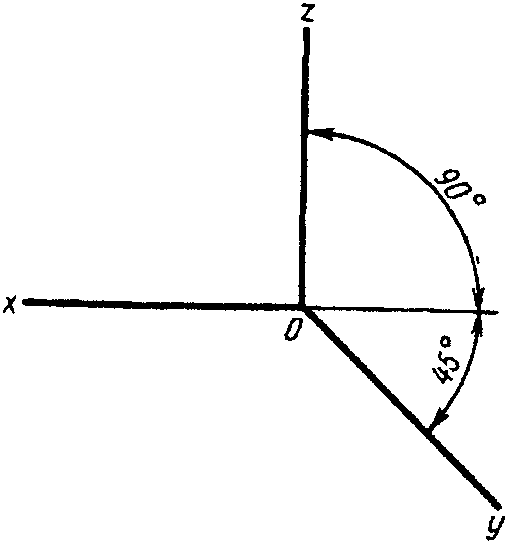

2.1.1 Положение аксонометрических осей приведено на черт. 7.
Допускается применять фронтальные изометрические проекции с углом наклона оси y 30 и 60°.
2.1.2. Фронтальную изометрическую проекцию выполняют без искажения по осям x, y, z.
2.1.3. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, — в эллипсы (черт. 8).
3 — эллипс (большая ось составляет с осью z угол 22°30')
Большая ось эллипсов 2 и 3 равна 1,3, а малая ось — 0,54 диаметра окружности.
2.1.4. Пример фронтальной изометрической проекции детали приведен на черт. 9.
2.2 Горизонтальная изометрическая проекция
2.2.1 Положение аксонометрических осей приведено на черт. 10.
Допускается применять горизонтальные изометрические проекции с углом наклона оси y 45 и 60°, сохраняя угол между осями x и y 90°.
2.2.2. Горизонтальную изометрическую проекцию выполняют без искажения по осям x, y и z.
2.2.3. Окружности, лежащие в плоскостях, параллельных горизонтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных фронтальной и профильной плоскостям проекций — в эллипсы (черт. 11).
(большая ось составляет с осью z угол 30°)
Большая ось эллипса 1 равна 1,37, а малая ось — 0,37 диаметра окружности.
Большая ось эллипса 3 равна 1,22, а малая ось — 0,71 диаметра окружности.
2.2.4. Пример горизонтальной изометрической проекции приведен на черт. 12.
2.3 Фронтальная диметрическая проекция
2.3.1 Положение аксонометрических осей приведено на черт. 13.
Допускается применять фронтальные диметрические проекции с углом наклона оси y 30 и 60°. Коэффициент искажения по оси y равен 0,5, а по осям x и z — 1.
2.3.2. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, — в эллипсы (черт. 14). Большая ось эллипсов 2 и 3 равна 1,07, а малая ось — 0,33 диаметра окружности.
3 — эллипс (большая ось составляет с осью z угол 7°14')
2.3.3. Пример фронтальной диметрической проекции детали приведен на черт. 15.
3. УСЛОВНОСТИ И НАНЕСЕНИЕ РАЗМЕРОВ
3.1. Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (черт. 16).
3.2. При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии — параллельно измеряемому отрезку (черт. 17).
3.3. В аксонометрических проекциях спицы маховиков и шкивов, ребра жесткости и подобные элементы штрихуют (см. черт. 6).
3.4. При выполнении в аксонометрических проекциях зубчатых колес, реек, червяков и подобных элементов допускается применять условности по ГОСТ 2.402-68.
В аксонометрических проекциях резьбу изображают по ГОСТ 2.311-68.
Допускается изображать профиль резьбы полностью или частично, как показано на черт. 18.
3.5. В необходимых случаях допускается применять другие теоретически обоснованные аксонометрические проекции.
