ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
АППАРАТЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ, УСТРОЙСТВА УПРАВЛЕНИЯ И ПРИБОРЫ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ
Unified system for design documentation. Graphic designations. Hydraulic and pneumatic valves, control devices and measuring instruments, indicators, switches
ПРЕДИСЛОВИЕ
1. Разработан Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ).
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 10 от 4 октября 1996 г.).
3. Настоящий стандарт соответствует ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части направляющих и регулирующих аппаратов, устройств управления и контрольно-измерительных приборов.
4. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. № 122 межгосударственный стандарт ГОСТ 2.781-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
6. Переиздание. Октябрь 2000 г.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает условные графические обозначения направляющих и регулирующих аппаратов, устройств управления и контрольно-измерительных приборов в схемах и чертежах всех отраслей промышленности.
Условные графические обозначения аппаратов, не указанных в настоящем стандарте, строят в соответствии с правилами построения и приведенными примерами.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.721-74 ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения
ГОСТ 20765-87 Системы смазочные. Термины и определения.
3. ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют термины по ГОСТ 17752 и ГОСТ 20765.
4. ОСНОВНЫЕ ПОЛОЖЕНИЯ
4.1. Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.
4.2 Обозначения не показывают фактическую конструкцию устройства.
4.3. Если обозначение не является частью схемы, то оно должно изображать изделие в нормальном или нейтральном положении (в положении «на складе»).
4.4. Обозначения показывают наличие отверстий в устройстве, но не отражают действительное месторасположение этих отверстий.
4.5. Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.

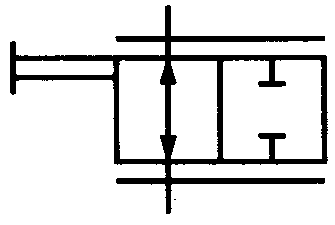

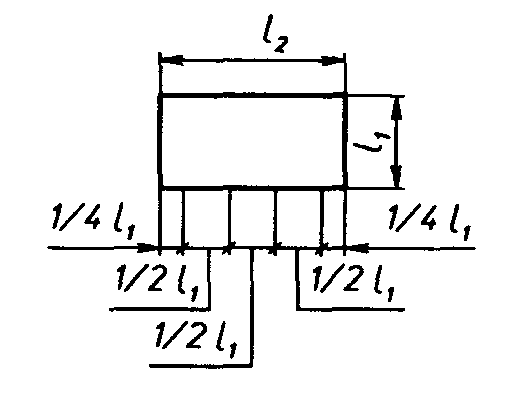

4.6 Размеры условных обозначений стандарт не устанавливает.

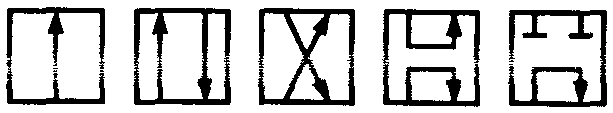

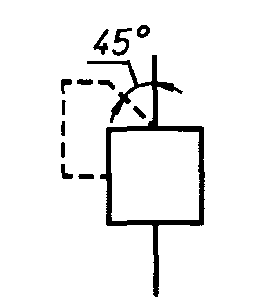

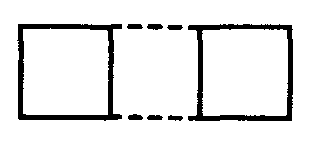

4.7. Общие принципы построения условных графических обозначений гидро- и пневмоаппаратов приведены в таблице 1.
4.8. Общие правила построения условных графических обозначений устройств управления приведены в таблице 2.

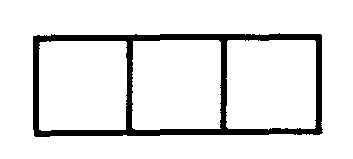

| Наименование | Обозначение |
|---|---|
| 1. Обозначения управления аппаратом могут быть вычерчены в любой удобной позиции с соответствующей стороны базового обозначения аппарата |   |

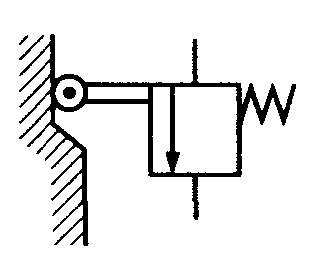

| 2. Обозначение элементов мускульного и механического управления по ГОСТ 2.721 | |
| 3. Линейное электрическое устройство | |
| Например, электромагнит (изображение электрических линий необязательно): | |

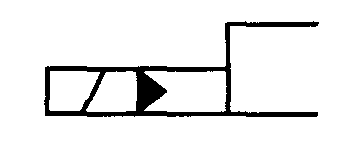

| - с одной обмоткой, одностороннего действия |  |
| - с двумя противодействующими обмотками в одном узле, двухстороннего действия |  |
| - с двумя противодействующими обмотками в одном узле, каждая из которых способна работать попеременно в рабочем режиме, двухстороннего действия |  |
| 4. Управление подводом или сбросом давления | |
| 4.1. Прямое управление: | |

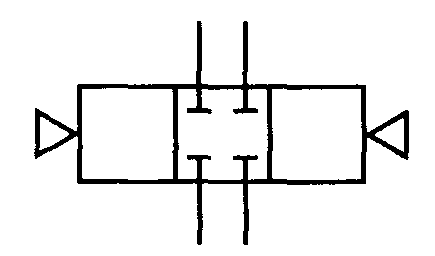

| - воздействие на торцовую поверхность (может быть осуществлено подводом или сбросом давления) |  |

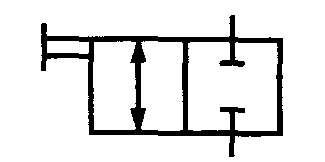

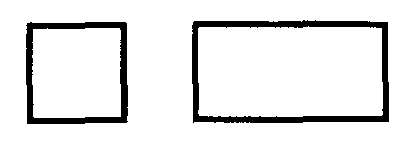

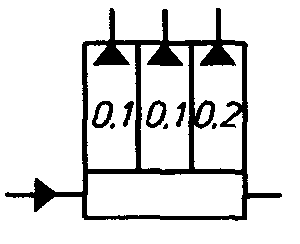

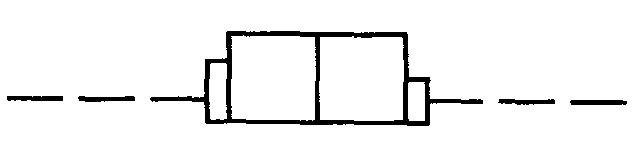

| - воздействие на торцовые поверхности разной площади (если необходимо, соотношение площадей может быть указано в соответствующих прямоугольниках) |  |

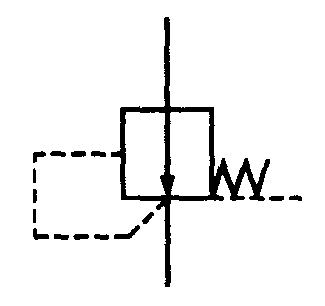

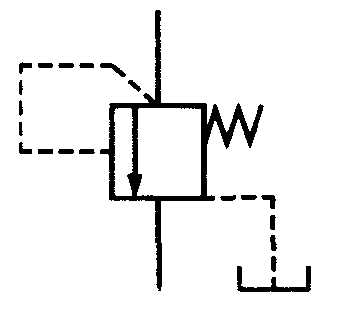

| - внутренняя линия управления (канал управления находится внутри аппарата) |  |

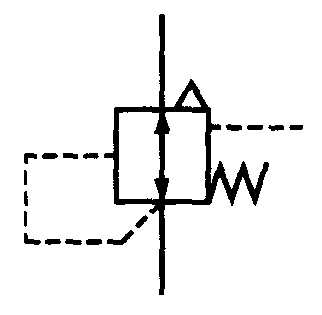

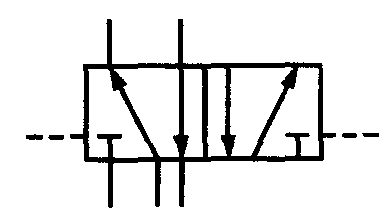

| - наружная линия управления (канал управления находится снаружи аппарата) |  |
| 4.2. Пилотное управление (непрямое управление): | |
| - с применением давления газа в одноступенчатом пилоте (с внутренним подводом потока, без указания первичного управления) |  |
| - со сбросом давления |  |

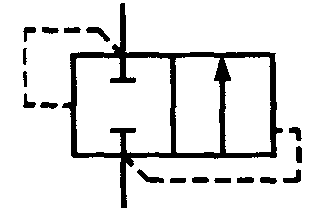

| - с применением давления жидкости в двухступенчатом пилоте последовательного действия (с внутренним подводом потока управления и дренажом, без указания первичного управления) |  |

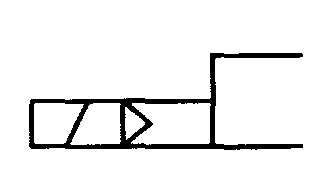

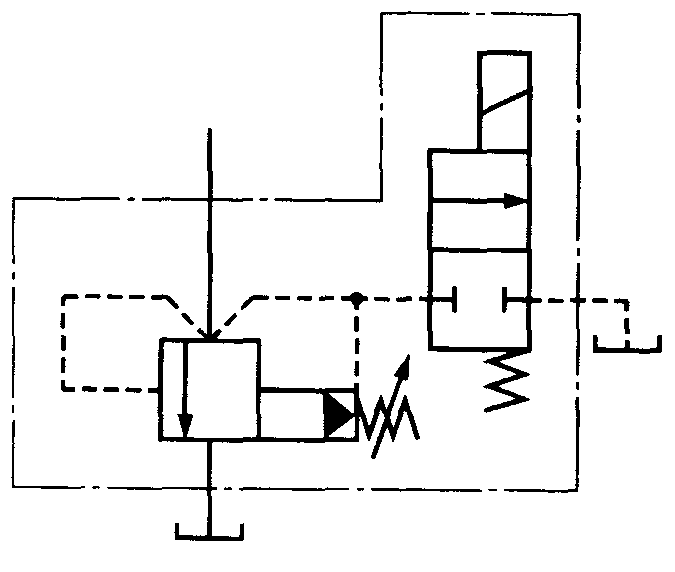

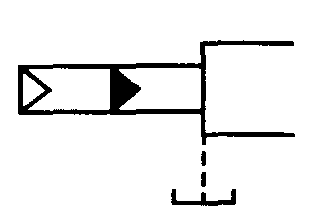

| - двухступенчатое управление, например, электромагнит и одноступенчатый, пневматический пилот (наружный подвод потока управления) |  |
| - двухступенчатое управление, например, пневмогидравлический пилот и последующий гидравлический пилот (внутренний подвод потока управления, наружный дренаж из гидропилота без указания первичного управления) |  |

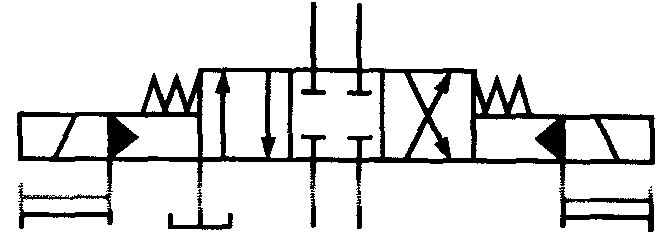

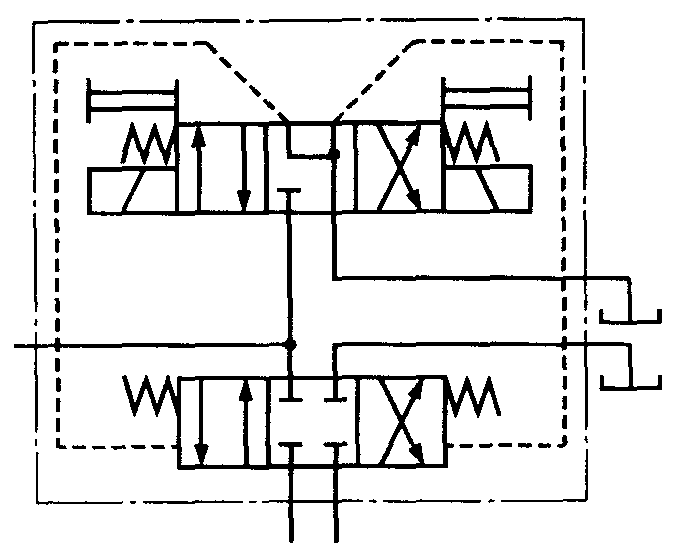

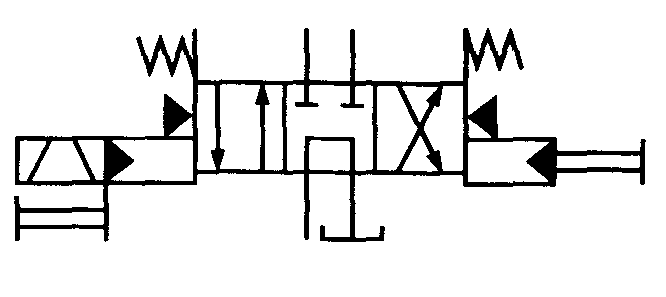

| - двухступенчатое управление, например, электромагнит и гидравлический пилот (центрирование главного золотника пружиной; наружные подвод потока управления и дренаж) |  |
| 4.3. Наружная обратная связь (соотношение заданного и измеренного значений контролируемого параметра регулируется вне аппарата) |  |

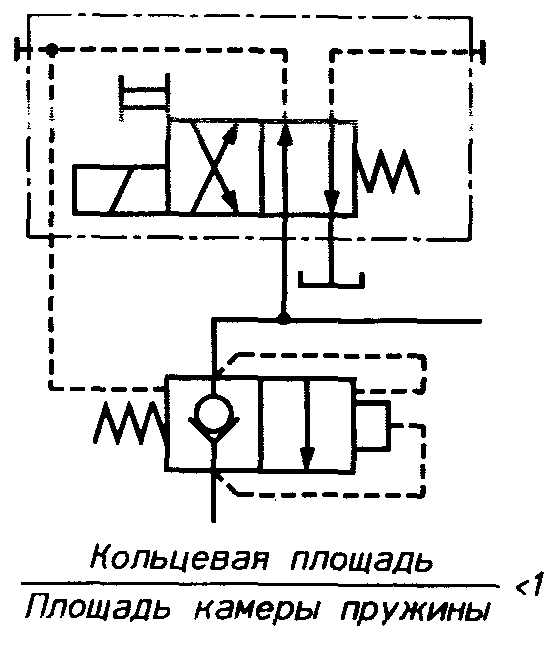

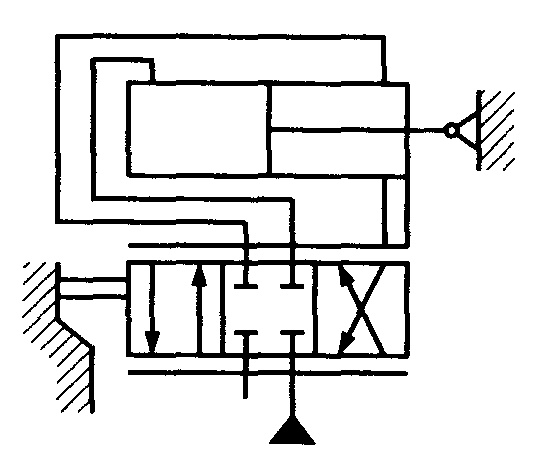

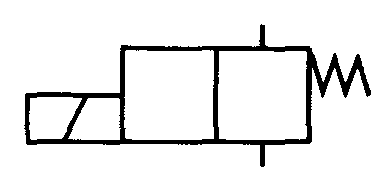

| 4.4. Внутренняя обратная связь (механическое соединение между перемещающейся частью управляемого преобразователя энергии и перемещающейся частью управляющего элемента изображено с использованием линии механической связи; соотношение заданного и измеренного значений контролируемого параметра регулируется внутри аппарата) |  |
| 4.5. Применение обозначений механизмов управления в полных обозначениях аппаратов: | |
| - обозначения механизмов управления одностороннего действия изображают рядом с обозначением устройства, которым они управляют, таким образом, чтобы сила воздействия механизма мысленно перемещала обозначение устройства в другую позицию |  |

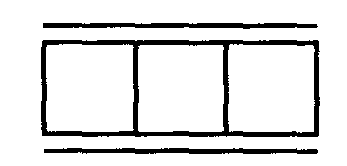

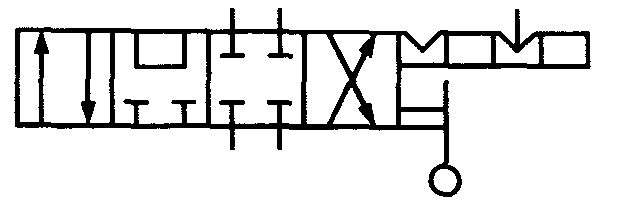

| - для аппаратов с тремя или более позициями управление внутренними позициями может быть пояснено расширением внутренних границ вверх или вниз и прибавлением к ним соответствующих обозначений механизмов управления |  |

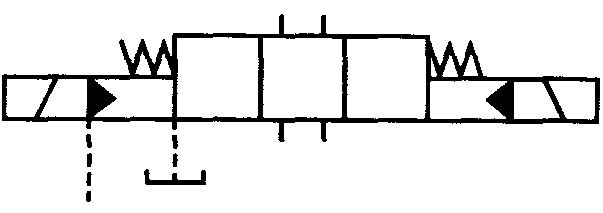

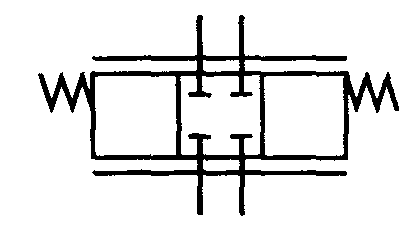

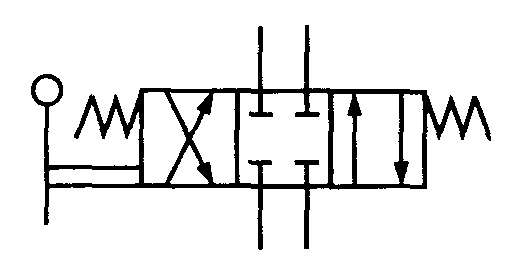

| - обозначения механизмов управления для средней позиции трехпозиционных аппаратов могут быть изображены с внешней стороны крайних квадратов (прямоугольников), если это не нарушит понимания обозначения |  |
| - если механизм управления является центрирующим с помощью давления в нейтральной позиции, то изображают два отдельных треугольника по обеим внешним сторонам |  |
| - внутренний пилот и дренажные линии аппаратов с непрямым управлением обычно не включают в упрощенные обозначения |  |

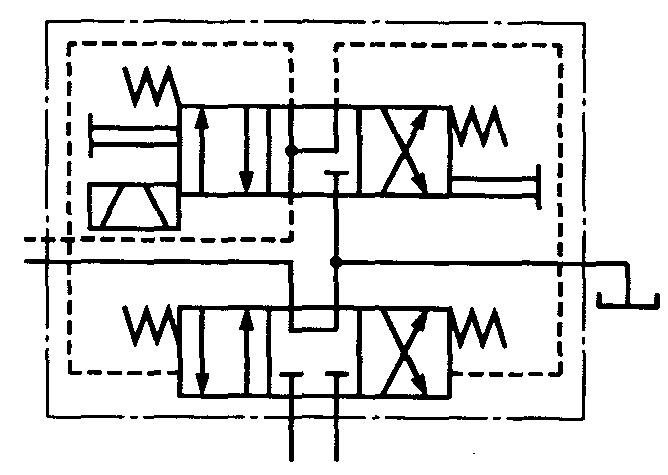

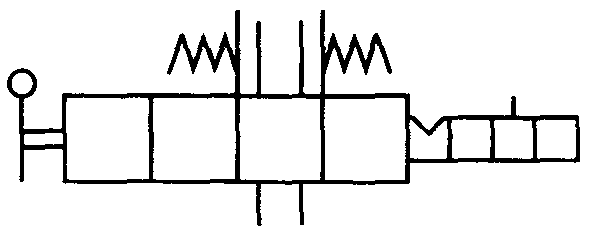

| - если имеется один наружный пилот и/или одна дренажная линия в гидроаппаратах с непрямым управлением, то их показывают только с одного конца упрощенного обозначения. Дополнительный пилот и/или дренаж должны быть изображены на другом конце. На обозначениях, нанесенных на устройство, должны быть указаны все внешние связи |  |
| - при параллельном управлении (ИЛИ) обозначения механизмов управления показывают рядом друг с другом: например, электромагнит или нажимная кнопка независимо воздействуют на аппарат |  |
| - при последовательном управлении (И) обозначения ступени последовательного управления показывают в линию, например, электромагнит приводит в действие пилот, который приводит в действие основной аппарат |  |
| - фиксатор изображают количеством позиций и в порядке, соответствующем позициям управляемого элемента; выемки показаны только в тех позициях, в которых происходит фиксация. Черточку, показывающую фиксатор, изображают в соответствии с начерченной позицией аппарата |  |

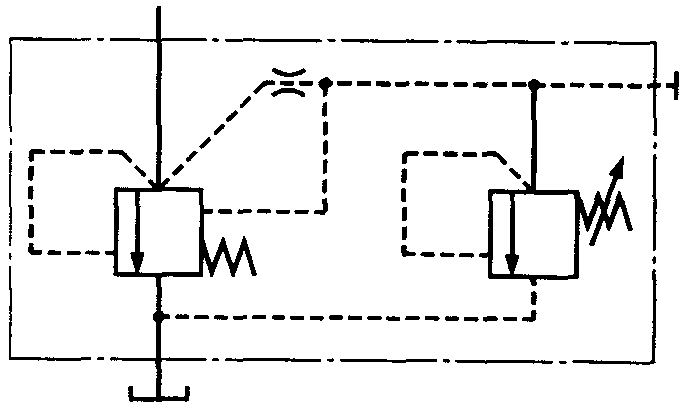

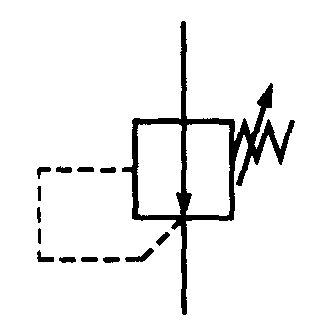

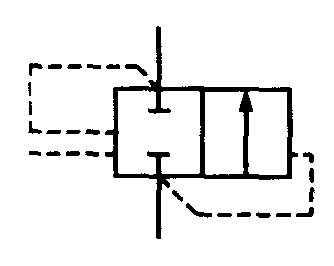

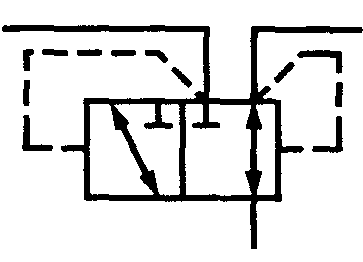

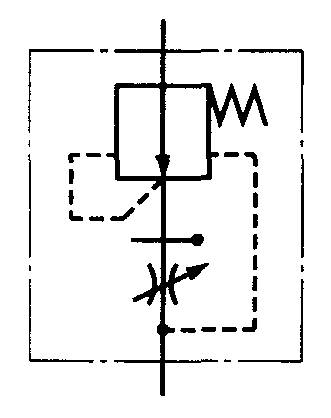

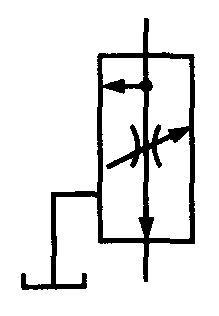

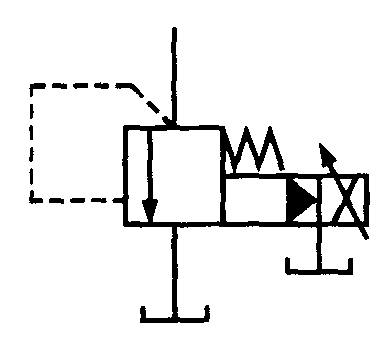

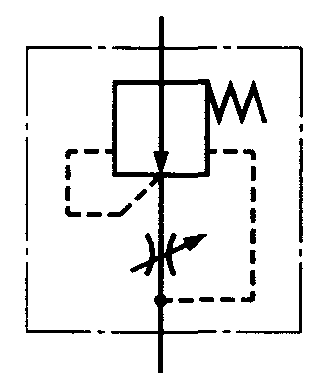

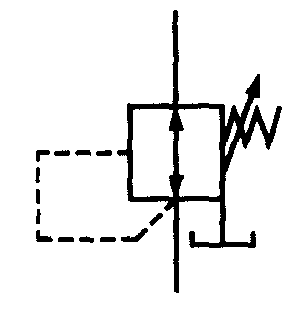

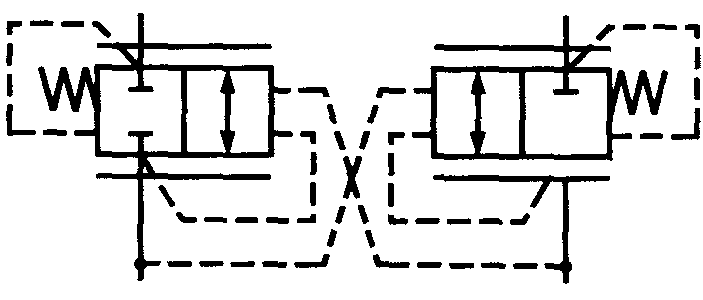

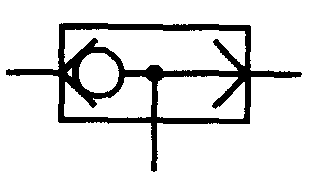

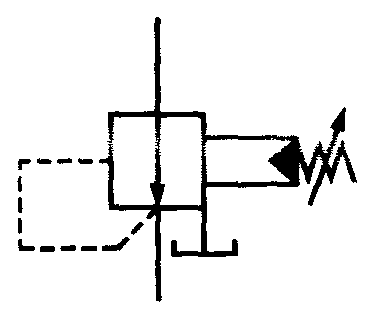

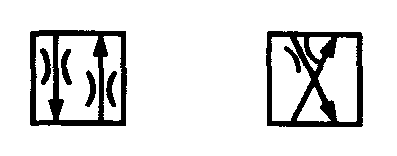

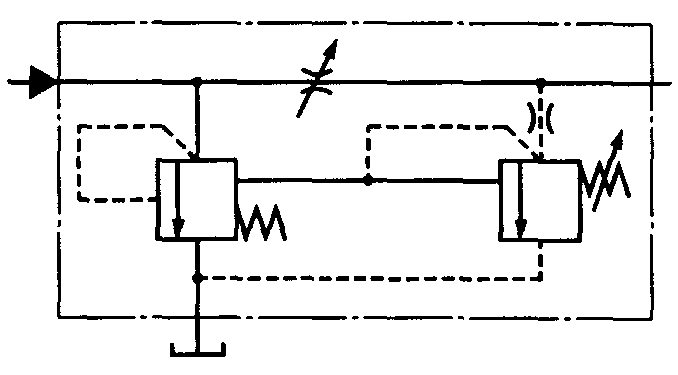

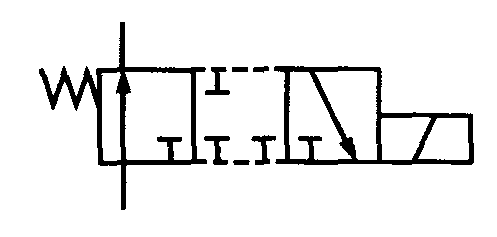

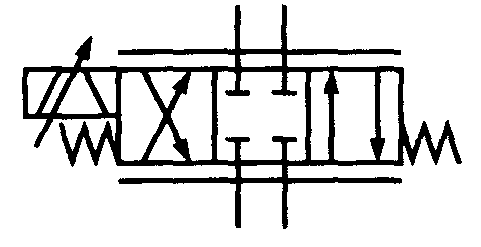

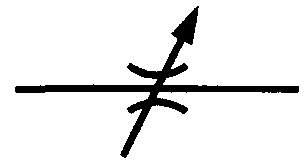

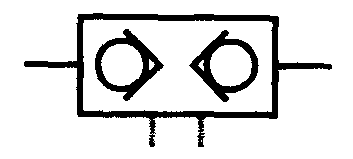

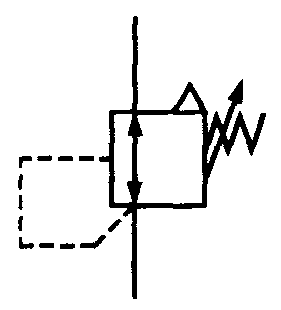

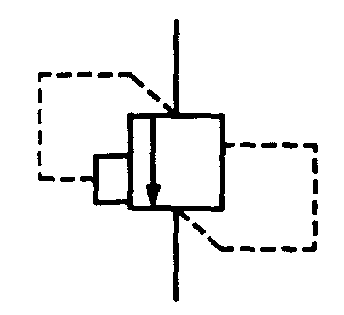

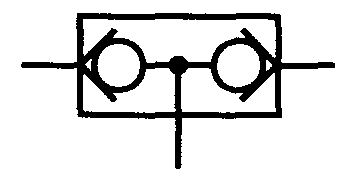

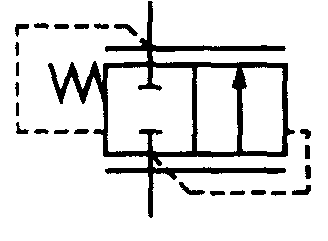

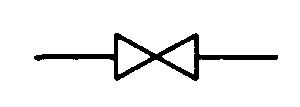

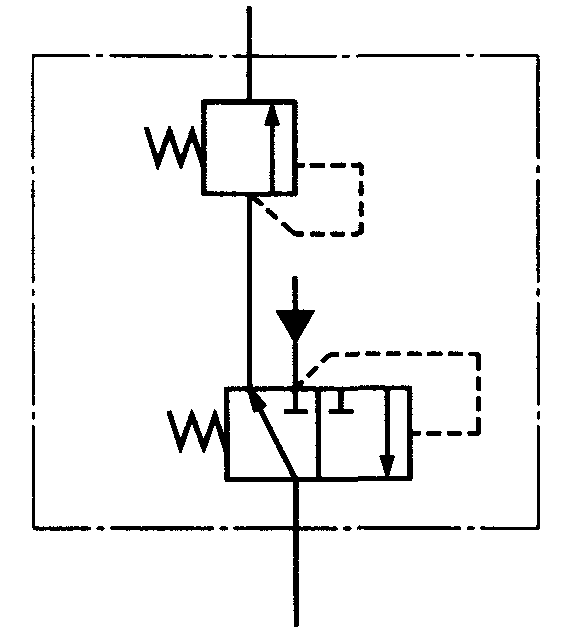

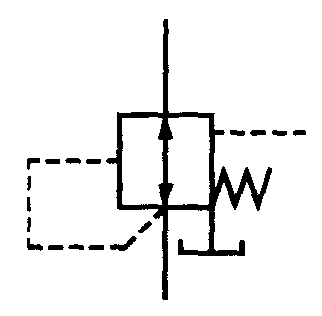

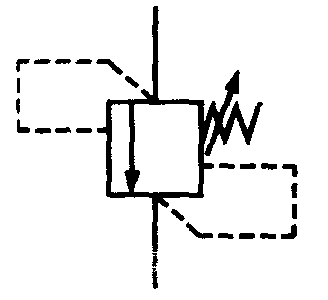

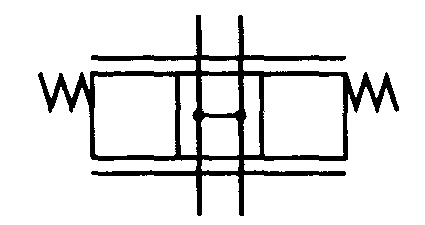

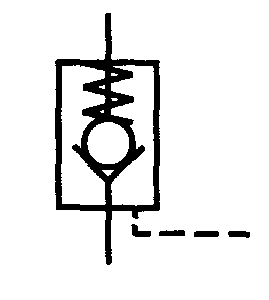

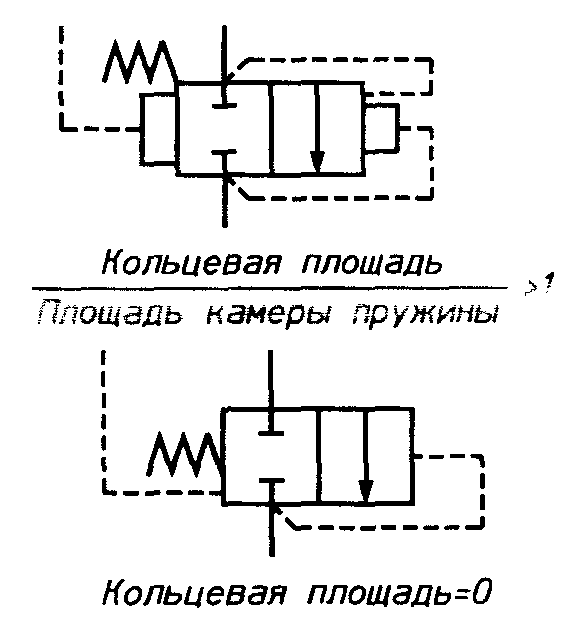

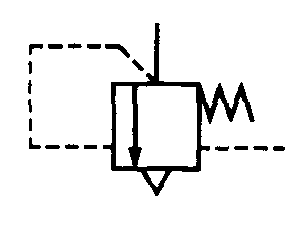

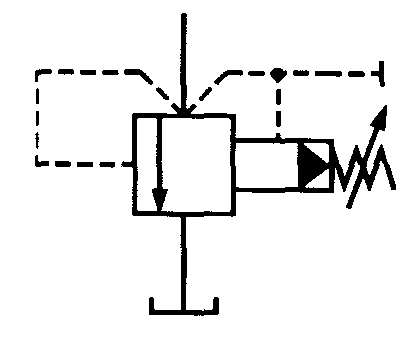

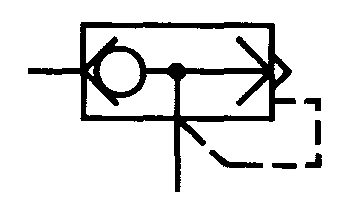

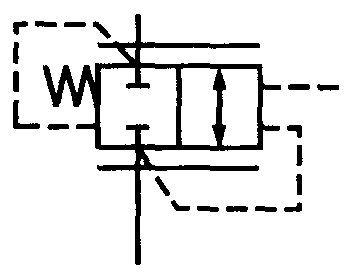

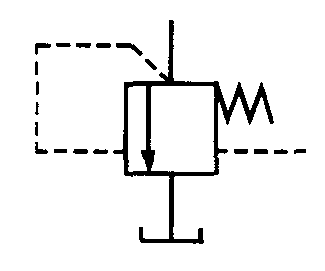

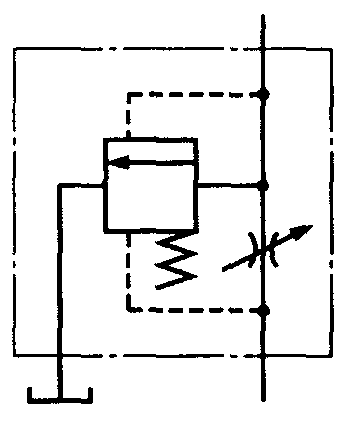

4.9 Примеры построения условных графических обозначений аппаратов приведены в таблице 3.

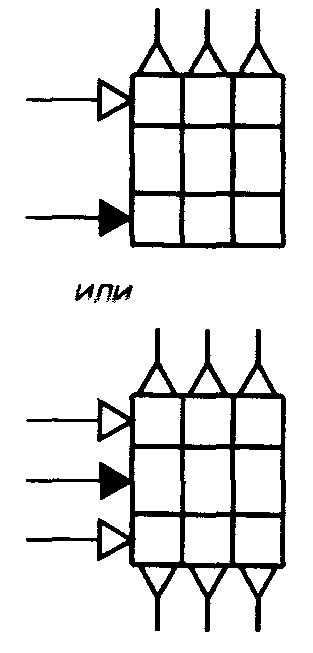

4.10 Примеры построения условных графических обозначений смазочных питателей приведены в таблице 4.
| Наименование | Обозначение | |
| 1. Импульсный питатель | Детальное | Упрощенное |
 |  | |
| 2. Последовательный питатель |  |  |
| 3. Двухмагистральный питатель |  |  |
| 4. Маслянопленочный питатель |  | |
| 5. Питатель с индикатором срабатывания |  | |

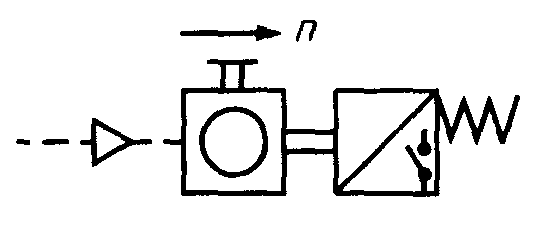

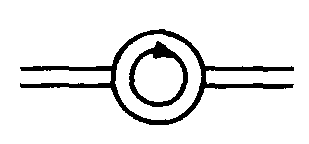

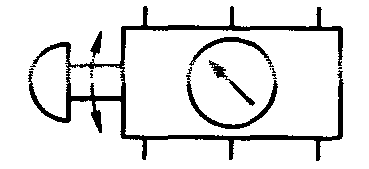

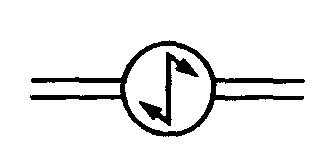

4.11 Примеры построения условных графических обозначений контрольно-измерительных приборов приведены в таблице 5.
