ГОСТ 2.761-84. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи

Государственный комитет СССР по стандартам · № ГОСТ 2.761-84Действующий акт

(введен в действие Постановлением Госстандарта СССР от 29.06.1984 № 2253)

(ред. от 01.07.1991)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1985 года.

Утвержден и введен в действие
Постановлением
Государственного комитета
СССР по стандартам

от 29 июня 1984 г. № 2253

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. КОМПОНЕНТЫ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ

Unified system for design documentation. Graphic designations in diagrams. Optical fibre data transmission systems components

ГОСТ 2.761-84

ОКСТУ 0002

Группа Т52

Дата введения
1 июля 1985 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработчики

В.А. Бирюков, Н.М. Дмитриева, С.П. Корнеева, В.В. Мукосеев, И.Н. Сидоров, А.А. Суворова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.06.1984 № 2253.

3. Стандарт соответствует СТ СЭВ 5049-85.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2.721-74 2, табл. 1 (пункты 1, 3, 6, 7)

6. Издание (октябрь 2000 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1986 г., апреле 1987 г., июле 1991 г. (ИУС 1-87, 7-87, 10-91).

1. Настоящий стандарт устанавливает условные графические обозначения компонентов и элементов волоконно-оптических систем передачи на схемах, выполняемых вручную или автоматизированным способом, во всех отраслях промышленности.

(Измененная редакция, Изм. № 1).

2. Знаки, характеризующие электронно-оптические и фотоэлектрические эффекты, приведены в табл. 1.

Таблица 1

НаименованиеОбозначение
1. Эффект оптического излученияПо ГОСТ 2.721
2. Эффект оптического когерентного излучениярис. 1
3. Эффект фотоэлектрическийПо ГОСТ 2.721
4. Совмещение эффекта оптического излучения с фотоэлектрическим эффектомрис. 2
5. Эффект распространения оптического излучениярис. 3
6. Эффект лавинного пробоя (односторонний и двухсторонний)По ГОСТ 2.721
7. Взаимодействие оптическоеПо ГОСТ 2.721
Примечание. Изображение эффектов применяют для образования условных графических обозначений элементов аппаратуры волоконно-оптических систем передачи (см. табл. 4)

(Измененная редакция, Изм. № 1, 2)

3. Знаки, характеризующие типы оптических волноводов и соединение пучков оптических волокон, приведены в табл. 2.

Таблица 2

Наименование Обозначение
1. Оптический волновод, оптическая линия, оптическое волокно, волоконный световод, оптический кабель. Общее обозначение рис. 4
Примечания:
1. В обозначение включают дополнительную информацию о диаметре отдельных слоев оптического волокна в направлении от центра волокна:
a — сердцевина
b — оболочка
c — первичная защита
d — вторичная защита
n — количество оптических волноводов в кабеле
Допускается при наличии дополнительной информации указывать (n) над обозначением волновода без наклонной черты.		 рис. 5
2. При обозначении оптических линий окружность с двумя стрелками можно опустить, если исключена возможность ошибки. рис. 6
2. Одномодовый оптический волновод, одномодовое оптическое волокно рис. 7

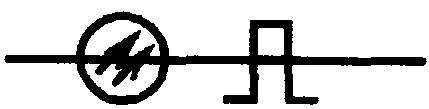

3. Многомодовый оптический волновод, многомодовое оптическое волокно со ступенчатым профилем показателя преломления рис. 8
с градиентным профилем показателя преломления рис. 9
4. Оптический волновод с применением когерентного излучения рис. 10
5. Слияние оптических волокон рис. 11
рис. 12
рис. 13
6. Разветвление оптических волокон рис. 14
Примечание к пп. 5 и 6.
Соотношение оптических мощностей приводят в процентах или в децибелах.		 рис. 15

4. Условные графические обозначения элементов, компонентов и устройств волоконно-оптических систем передачи приведены в табл. 3.

Таблица 3

НаименованиеОбозначение
1. Розетка оптического соединителярис. 16
2. Вилка оптического соединителярис. 17
3. Оптический разъемный соединительрис. 18
4. Оптический неразъемный соединительрис. 19
5. Оптический соединитель «вилка — розетка — вилка»рис. 20
6. Оптический соединитель «розетка — вилка»рис. 21
7. Оптический соединитель «розетка — вилка — розетка»рис. 22
8. Оптический комбинированный соединительрис. 23
9. Оптический переключательрис. 24
10. Соединительная разъемная муфтарис. 25
11. Соединительная неразъемная муфтарис. 26
12. Оптический ответвительрис. 27
Примечание. Допускается на линиях выводов указывать коэффициент ответвления по каждому выходному каналу в децибелах или процентах.
13. Ответвитель типа «звезда»рис. 28
14. Оптический пассивный разветвитель:
(n — количество входов,
m — количество выходов)		рис. 29
15. Оптический активный разветвитель:
(n — количество входов,
m — количество выходов)		рис. 30
16. Передающий оптоэлектронный модуль с диодом светоизлучающим с лазерным диодомрис. 31
с диодом светоизлучающимрис. 32
с лазерным диодомрис. 33
17. Приемный оптоэлектронный модульрис. 34
с фотодиодомрис. 35
с лавинным фотодиодомрис. 36
18. Приемно-передающий оптоэлектронный модульрис. 37

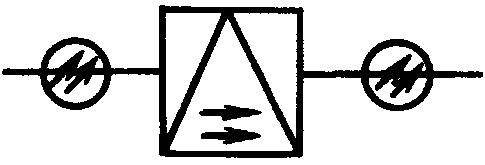

19. Электрооптический модуляторрис. 38
20. Оптический модулятор:
(n — количество входов,
m — количество выходов)		рис. 39
21. Оптический аттенюаторрис. 40

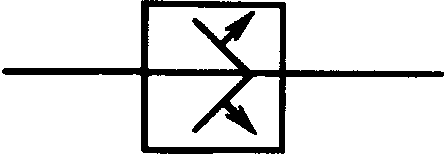

22. Смеситель модрис. 41
23. Делитель мод (полупрозрачное зеркало)рис. 42
24. Удалитель мод оболочкирис. 43

5. Примеры соединений условных графических обозначений элементов и компонентов в схемах волоконно-оптических систем передачи приведены в табл. 4.

Таблица 4

Наименование Обозначение
1. Диод светоизлучающий с выводом многомодового оптического волокна со ступенчатым профилем показателя преломления рис. 44
2. Фотодиод лавинный с розеткой оптического соединителя рис. 45
3. Лазер полупроводниковый с соединителем оптическим разъемным рис. 46
4. Кабель оптический, содержащий 20 многомодовых оптических волокон со ступенчатым профилем показателя преломления с диаметром сердцевины 50 мкм и диаметром оболочки 125 мкм рис. 47
5. Приемно-передающий оптоэлектронный модуль с розеткой оптического соединителя рис. 48
6. Кабель оптический комбинированный с комбинированным оптическим соединителем рис. 49
7. Передающий оптоэлектронный модуль со светодиодом с оптическим ответвителем рис. 50

4, 5. (Измененная редакция, Изм. № 3).

6. Основные размеры условных графических обозначений элементов и компонентов волоконно-оптических систем передачи приведены в табл. 5.

Таблица 5

Наименование Обозначение
1. Оптическое волокно рис. 51
2. Розетка оптического соединителя рис. 52
3. Вилка оптического соединителя рис. 53
4. Соединитель оптический разъемный рис. 54
5. Соединитель световодный проходной рис. 55
6. Муфта соединительная разъемная рис. 56

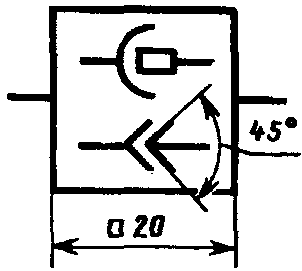

7. Соединитель оптический комбинированный рис. 57
8. Ответвитель оптический рис. 58
9. Оптический разветвитель активный рис. 59
10. Оптоэлектронный передающий модуль со светодиодом рис. 60
11. Модуль приемно-передающий рис. 61
12. Модулятор электрооптический рис. 62
13. Показатель преломления ступенчатого профиля рис. 63
14. Показатель преломления градиентного профиля рис. 64
15. Одномодовое оптическое волокно рис. 65

3 — 6. (Измененная редакция, Изм. № 1).

Приложение
Справочное

ИНФОРМАЦИОННО-СПРАВОЧНЫЕ ДАННЫЕ
О СООТВЕТСТВИИ ГОСТ 2.761-84 СТ СЭВ 5049-85

ГОСТ 2.761-84 СТ СЭВ 5049-85
Табл. 2, п. 1 Табл. 1, п. 1
п. 2 п. 4
п. 3 пп. 3, 5
п. 4 п. 2
п. 5 Табл. 2, п. 1
п. 6 п. 2
Табл. 3, п. 1 Табл. 3, п. 2
п. 2 п. 3
п. 3 п. 1
п. 5 п. 6
п. 6 п. 4
п. 7 п. 5
п. 9 п. 7
п. 10 Табл. 2, п. 4
п. 11 п. 3
Табл. 3, п. 13 Табл. 3, п. 8
п. 16 Табл. 4, пп. 1, 2
п. 17 пп. 3, 4
п. 21 Табл. 3, п. 9
п. 22 п. 10
п. 23 п. 11
п. 24 п. 12
Табл. 4, п. 1 Табл. 1, п. 3
п. 2 Табл. 3, п. 2
п. 3 Табл. 3, п. 1
п. 4 Табл. 6, п. 1
п. 5 Табл. 3, п. 2
п. 6 Табл. 6, п. 2

(Введено дополнительно, Изм. № 1).
