ГОСТ 2.736-68. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные; линии задержки

Государственный комитет СССР по стандартам · № ГОСТ 2.736-68Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 14.08.1968 № 1303)

(ред. от 01.04.1987)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108).

Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 14 августа 1968 г. № 1303

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
ЭЛЕМЕНТЫ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ И МАГНИТОСТРИКЦИОННЫЕ;
ЛИНИИ ЗАДЕРЖКИ

Unified system of design documentation.
Graphical symbols in diagrams.
Piezoelectric and magnetostriction elements; delay lines

ГОСТ 2.736-68

Группа Т52

МКС 01.080.40

33.120

Дата введения
1 января 1971 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р. Верченко, Ю.И. Степанов, Е.Г. Старожилец, В.С. Мурашов, Г.Г. Геворкян, Л.С. Крупальник, Г.Н. Гранатович, В.А. Смирнова, Е.В. Пурижинская, Ю.Б. Карлинский, Г.С. Плис, Ю.П. Лейчик

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14.08.68 № 1303

3. Стандарт полностью соответствует СТ СЭВ 4075-83

4. ВЗАМЕН ГОСТ 7624-62 в части разд. 15

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2.721-74 2, табл. 2, п. 4

6. ИЗДАНИЕ (февраль 2005 г.) с Изменениями № 1, 2, утвержденными в июне 1984 г., апреле 1987 г. (ИУС 10-84, 7-87)

1а. Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности и устанавливает условные графические обозначения элементов пьезоэлектрических, магнитострикционных, линий задержки и элементов электромеханических фильтров, выполняемых вручную или автоматизированным способом.

(Введен дополнительно, Изм. № 1).

1. Обозначения пьезоэлектрических и магнитострикционных элементов приведены в табл. 1.

Таблица 1

Наименование Обозначение
1. Элемент пьезоэлектрический:
а) с двумя электродами рис. 1
б) с тремя электродами рис. 2
в) с четырьмя электродами рис. 3
Примечание. Если необходимо показать, что пьезоэлектрический элемент находится в вакууме, его обозначение помещают в изображение вакуумного баллона. Например, резонатор пьезоэлектрический вакуумный с двумя пьезоэлектрическими элементами. рис. 4
2. Элемент магнитострикционный:
а) однообмоточный рис. 5

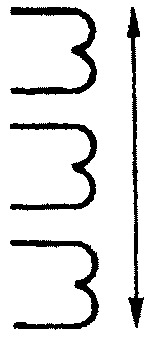

б) многообмоточный (например, трехобмоточный) рис. 6
3. Электрет рис. 7
4. Элемент подачи механических колебаний рис. 8

2. Специальные квалифицирующие символы для указания в условных графических обозначениях физических свойств элементов и линий задержки приведены в табл. 2.

Таблица 2

Наименование Обозначение
1. Линия задержки. Общее обозначение рис. 9
Примечания:
1. Длина обозначения не устанавливается.
2. При необходимости над обозначением задержки помещают указания о времени задержки (например, время задержки 20 мкс).
3. Если линия задержки обладает дисперсионными свойствами, над обозначением задержки проставляют соответствующие знаки:		 рис. 10
а) линия с линейной зависимостью дисперсии от частоты рис. 11
б) линия с нелинейной зависимостью дисперсии от частоты рис. 12

4. Квалифицирующие символы общего применения по ГОСТ 2.721.




2. Окончание магнитострикционного провода:





а) несогласованное по импедансу
рис. 13




б) согласованное по импедансу
рис. 14




3. Четырехполюсник
рис. 15






1, 2. (Измененная редакция, Изм. № 1).




3. Обозначения линий задержки приведены в табл. 3.




Таблица 3





НаименованиеОбозначение


Форма 1Форма 2


1. Общее обозначениерис. 16рис. 17

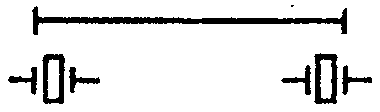

2. Пьезоэлектрическаярис. 18рис. 19

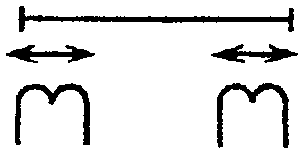

3. Магнитострикционнаярис. 20рис. 21


4. Электромагнитная:

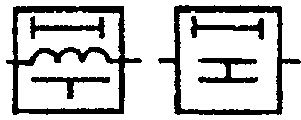

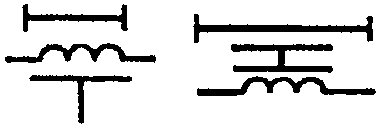

а) с сосредоточенными параметрами (искусственная)рис. 22рис. 23


Примечания:
1. Знак задержки допускается не указывать. Количество полуокружностей определяется количеством отводов, например, двухотводная.
2. При изображении развернутой схемы линии задержки над обозначениями элементов, входящих в состав этой линии, рекомендуется указывать обозначение задержки.		рис. 24рис. 25

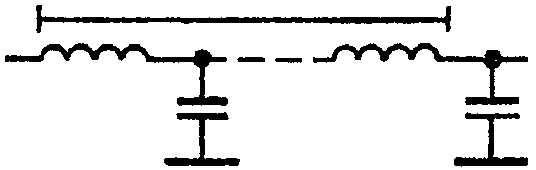

б) с распределенными параметрами (коаксиальная)рис. 26


Примечания:
1. В структурных и функциональных схемах применяют линии задержки по форме 2, в остальных схемах — по форме 1.

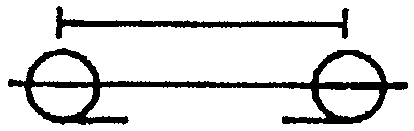

2. В форме 1 обозначения преобразователей могут быть повернуты на 90°.		рис. 27рис. 28

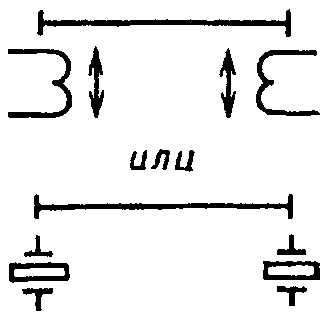

Например:рис. 29


3. Время задержки может быть указано около выхода. Например:рис. 30рис. 31

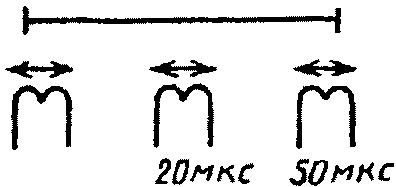

4. Количество выходов или отводов может быть любым. Например, магнитострикционную линию задержки с двумя выходами и временем задержки 20 и 50 мкс обозначаютрис. 32рис. 33


5. Электромагнитную линию задержки с сосредоточенными параметрами и двумя отводами обозначаютрис. 34рис. 35


6. В форме 1 применяют разнесенное изображение. Например:


а) входрис. 36


б) промежуточный выходрис. 37


в) конечный выходрис. 38






(Введен дополнительно, Изм. № 1).




4. Примеры построения условных графических обозначений пьезоэлектрических и магнитострикционных устройств приведены в табл. 4.




Таблица 4







НаименованиеОбозначение


Форма 1Форма 2

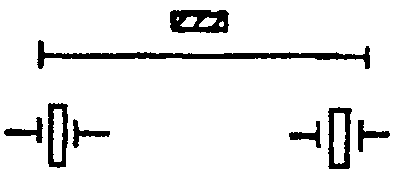

1. Линия задержки с пьезоэлектрическим преобразователем с твердым материаломрис. 39рис. 40

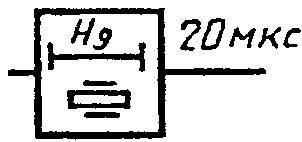

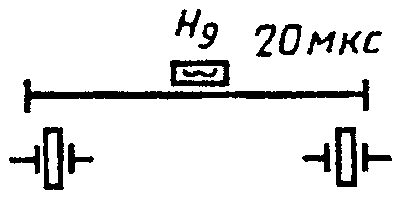

2. Линия задержки с пьезоэлектрическим преобразователем с жидким наполнителем, например, ртутным, с указанием времени задержки 20 мксрис. 41рис. 42

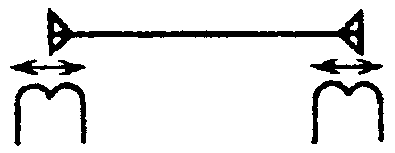

3. Линия задержки с магнитострикционным преобразователем и согласованным по импедансу проводомрис. 43рис. 44


4. Регулируемая линия задержки:

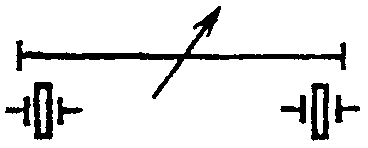

а) пьезоэлектрическаярис. 45рис. 46

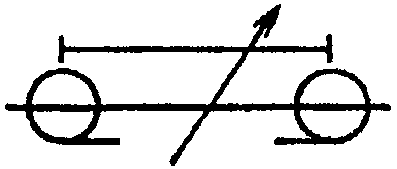

б) коаксиальнаярис. 47рис. 48


в) электромагнитная с сосредоточенными параметрами (искусственная)рис. 49рис. 50


5. Пьезоэлектрический фильтррис. 51рис. 52


6. Общее обозначение электромеханического фильтрарис. 53рис. 54


а) с пьезоэлектрическими преобразователямирис. 55рис. 56


б) с магнитострикционными преобразователямирис. 57рис. 58

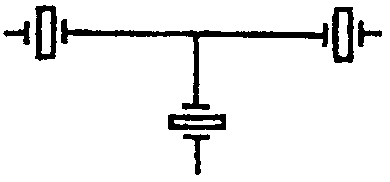

7. Пьезоэлектрический составной фильтррис. 59рис. 60




(Измененная редакция, Изм. № 2).


5. Размеры (в модульной сетке) основных условных графических обозначений и их элементов приведены в приложении 2.


(Введен дополнительно, Изм. № 1).


ПРИЛОЖЕНИЕ 1. (Исключено, Изм. № 2).




Приложение 2




Справочное




РАЗМЕРЫ (В МОДУЛЬНОЙ СЕТКЕ) ОСНОВНЫХ УСЛОВНЫХ

ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ И ИХ ЭЛЕМЕНТОВ








Наименование
Обозначение






1. Элемент пьезоэлектрический:

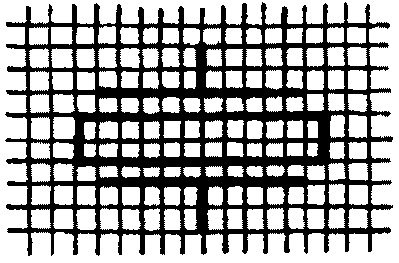

а) с двумя электродами
рис. 61

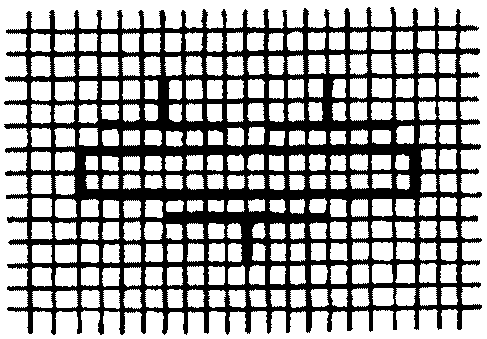

б) с тремя электродами
рис. 62

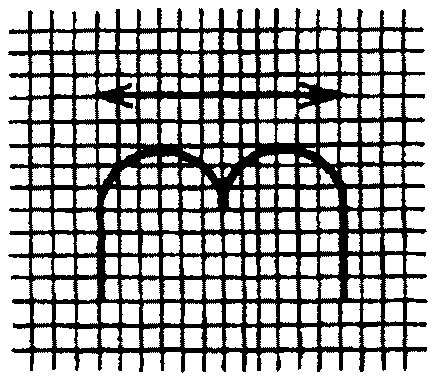

2. Элемент магнитострикционный однообмоточный
рис. 63






ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 1).
