ГОСТ 2.734-68. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Линии сверхвысокой частоты и их элементы

Государственный комитет СССР по стандартам · № ГОСТ 2.734-68Действующий акт

(утв. Госстандартом СССР в декабре 1967 года)

(ред. от 01.03.1994)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1971. Взамен ГОСТ 7624-62 в части раздела 14.

Утвержден Госстандартом СССР в декабре 1967 года

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ЛИНИИ СВЕРХВЫСОКОЙ ЧАСТОТЫ И ИХ ЭЛЕМЕНТЫ

Unified system for design documentation. Graphic identifications in schemes. Lines of microwave technology and their elements

ГОСТ 2.734-68

Группа Т52

МКС 01.080.40

29.240.20

Взамен ГОСТ 7624-62 в части разд. 14

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Дата введения установлена

1 января 1971 года

Издание (февраль 2005 г.) с Изменениями № 1, 2, утвержденными в марте 1981 г., марте 1994 г. (ИУС 6-81, 5-94).

1. Настоящий стандарт устанавливает условные графические обозначения линий сверхвысокой частоты (СВЧ) и их элементов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности.

(Измененная редакция, Изм. № 2).

1. Обозначения линии передачи СВЧ приведены в табл. 1.

Таблица 1

Наименование Обозначение
1. Волновод. Общее обозначение рис. 1
2. Волновод:
а) прямоугольный рис. 2
б) квадратный рис. 3
в) круглый рис. 4
г) коаксиальный рис. 5
д) П-образный рис. 6
е) Н-образный рис. 7
Примечание. Допускается около обозначения типа волновода указывать размеры его сечения и вид волны (например, H01, TE01, H12).
ж) овальный, эллипсный рис. 8
3. Волновод полосковый:
а) симметричный рис. 9
б) несимметричный рис. 10
в) линия Губо (однопроводная линия в твердом диэлектрике) рис. 11
4. Линия двухпроводная экранированная рис. 12

Примечание к пп. 2 — 4. Знак, обозначающий конкретный тип волновода, наносят на его обозначение с такими интервалами, чтобы обеспечить удобочитаемость схемы.




5. Волновод газонаполненный:





а) прямоугольный
рис. 13




б) коаксиальный
рис. 14




Примечание. Допускается указывать наименование газа, например, волновод, заполненный под давлением:





а) воздухом (например, 196,13 гПа)
рис. 15

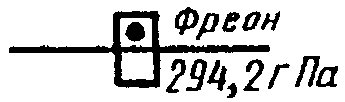

б) газом (например, фреон, 294,2 гПа).
рис. 16




6. Волновод, заполненный диэлектриком:





а) прямоугольный
рис. 17




б) коаксиальный
рис. 18




в) полосковый (например, симметричный)
рис. 19




7. Волновод диэлектрический, например, круглый
рис. 20




8. Волновод гибкий
рис. 21




9. Волновод спиральный
рис. 22




10. Отрезок волновода с характерными свойствами:





а) общее обозначение
рис. 23




б) отрезок волновода длиной, например, формула (четвертьволновая секция)
рис. 25




11. Волновод скрученный
рис. 26




Примечание. Допускается указывать величину угла скрутки.





11а. Волновод поверхностный
рис. 27




12. Волновод (например, прямоугольный), графически пересеченный на схеме:





а) проводом
рис. 28




б) волноводом (например, круглым)
рис. 29




в) пересечение волноводов, взаимно не связанных
рис. 30




13. Волновод прямой, графически изогнутый на схеме
рис. 31




14. Изгиб волновода (например, прямоугольного) в конструкции:

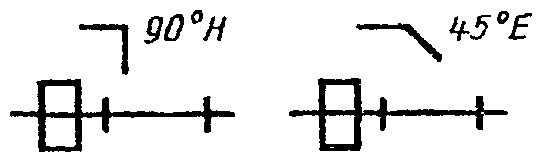

а) уголковый
рис. 32

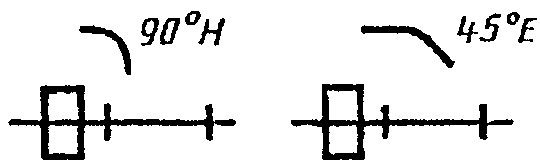

б) радиусный
рис. 33




Примечание. При изображении на схеме конструктивного изгиба волновода указание величины угла, а для прямоугольного волновода и плоскости изгиба является обязательным.





15. Подавление типа волны. Общее обозначение
рис. 34

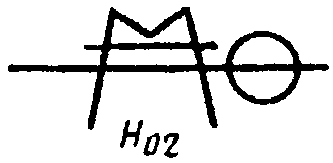

Например, подавление волны типа H02 в круглом волноводе
рис. 35




16. Соединение волноводов:





а) контактное симметричное
рис. 36




б) контактное несимметричное
рис. 37




в) реактивное без разрыва электрической цепи по постоянному току
рис. 38




г) реактивное с разрывом электрической цепи по постоянному току
рис. 39

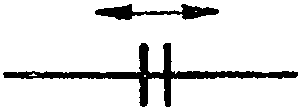

д) контактное скользящее
рис. 40

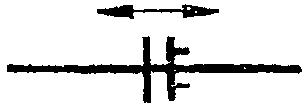

е) реактивное скользящее
рис. 41




ж) реактивное вращающееся
рис. 42

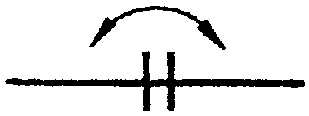

з) контактное вращающееся
рис. 43






2. Обозначения двух- и четырехполюсников приведены в табл. 2.


Таблица 2





НаименованиеОбозначение


1. Короткозамыкательрис. 44


2. Короткозамыкатель подвижный:


а) скользящийрис. 45


б) реактивныйрис. 46


2а. Короткозамыкатель переустанавливаемый (заградитель)рис. 47


2б. Блокировочная трубка (T-R)рис. 48


3. Нагрузка поглощающая оконечнаярис. 49


Примечание. Допускается около обозначения нагрузки указывать величину коэффициента стоячей волны или отражения и величину поглощаемой мощности. Допускается применять обозначение.рис. 50


4. Неоднородность постоянная. Общее обозначениерис. 51


Примечание. Допускается около обозначения неоднородности указывать величину коэффициента стоячей волны или коэффициента отражения.


5. Неоднородность регулируемая. Общее обозначениерис. 52


5а. Неоднородность регулируемая скользящаярис. 53


6. Неоднородность последовательная. Общее обозначениерис. 54


7. Неоднородность параллельная. Общее обозначениерис. 55


8. Неоднородность последовательная:


а) емкостнаярис. 56


б) индуктивнаярис. 57


в) резонансная (резонанс токов)рис. 58


г) резонансная (резонанс напряжений)рис. 59


9. Неоднородность параллельная:


а) емкостнаярис. 60


б) индуктивнаярис. 61


в) резонансная (резонанс токов)рис. 62


г) резонансная (резонанс напряжений)рис. 63


10. Устройство согласующее E-Hрис. 64


11. Устройство согласующее многошлейфное (например, трехшлейфное)рис. 65


11а. Неоднородность оконечнаярис. 66


12. Аттенюатор поглощающий:


а) постоянныйрис. 67


б) переменныйрис. 68

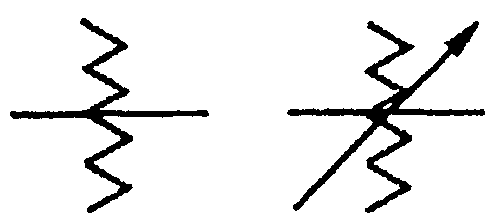

Примечание. Допускается около обозначения аттенюатора указывать величины затухания и поглощаемой мощности. Допускается применять обозначение.рис. 69


13. Аттенюатор предельныйрис. 70


14. Переход с одного типа волновода на другой. Общее обозначениерис. 71


Например:

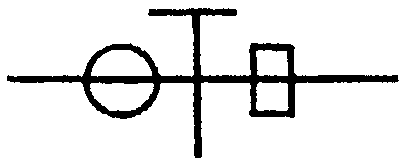

а) переход с круглого волновода на прямоугольныйрис. 72

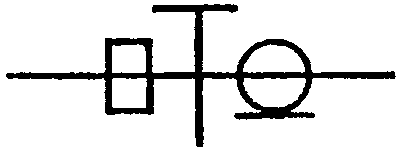

б) переход волноводно-коаксиальныйрис. 73


15. Переход волноводный:

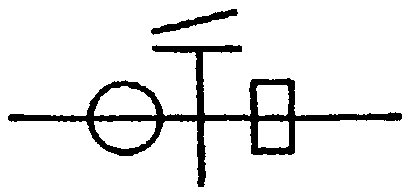

а) плавныйрис. 74

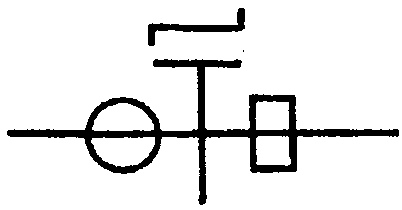

б) ступенчатыйрис. 75


в) с плавным изменением сечения на указанном участкерис. 76


16. Фазовращатель:


а) общее обозначениерис. 77


б) регулируемыйрис. 78


Примечание. Допускается указывать величину сдвига фазы.рис. 79

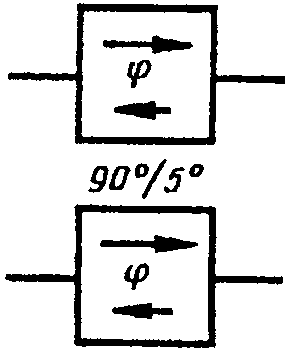

17. Фазовращатель невзаимныйрис. 80


Примечания:
1. Большая стрелка указывает направление бульшего сдвига фазы.
2. Допускается указывать величину сдвига фазы в прямом (числитель) и обратном (знаменатель) направлениях.


18. Гираторрис. 81


19. Фильтр частотный:


а) общее обозначениерис. 82


б) верхних частотрис. 83


в) нижних частотрис. 84


г) полосовойрис. 85


Примечание. Допускается указывать способ включения, например, фильтр, частотный полосовой, включаемый газовым разрядом.рис. 86


д) режекторныйрис. 87


20. Фильтр для подавления типа волны. Общее обозначениерис. 88


Например, фильтр, подавляющий волну типа E01рис. 89


21. Поляризатор. Общее обозначениерис. 90


Например:

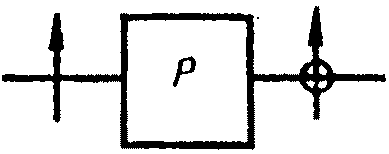

а) устройство, преобразующее линейно-поляризованную волну в волну с круговой поляризациейрис. 91

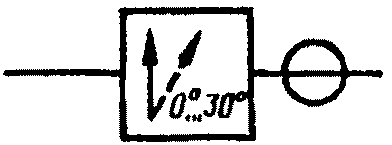

б) устройство для поворота плоскости поляризации в круглом волноводе (с указанием величины угла поворота)рис. 92

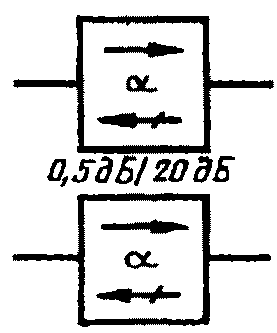

22. Вентильрис. 93


Примечания:
1. Неперечеркнутая стрелка, указывает прямое направление (направление наименьшего затухания).
2. Допускается указывать величину затухания в прямом (числитель) и обратном (знаменатель) направлениях.


23. Аттенюатор невзаимный регулируемый (вентиль с регулируемым прямым затуханием)рис. 94


Примечание к пп. 22 - 23. Допускается в прямоугольник буквенный символ \alpha не помещать.


24. Модулятор. Общее обозначениерис. 95


25. Модулятор диодныйрис. 96


Примечания:
1. Допускается указывать величину затухания в открытом (числитель) и закрытом (знаменатель) состояниях.
2. При необходимости внутри обозначения модулятора показывают схему соединений полупроводниковых диодов. При этом размеры прямоугольника допускается соответственно увеличивать.
3. Обозначения вписываемых диодов должны соответствовать требованиям ГОСТ 2.730-73.




3. Обозначения многополюсников приведены в табл. 3.


Таблица 3





НаименованиеОбозначение


1. Соединение волноводов Т-образное. Общее обозначениерис. 97


Например, соединение волноводов Т-образное с указанием плоскости соединения


2. Переход со сдвоенного прямоугольного волновода на одинарный:

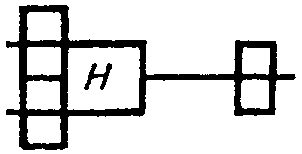

а) волноводы соприкасаются узкими стенкамирис. 98

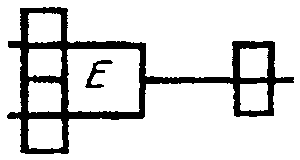

б) волноводы соприкасаются широкими стенкамирис. 99


3. Делитель мощности:

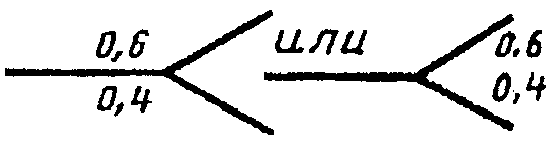

а) на два направлениярис. 100

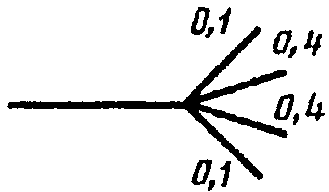

б) на четыре направлениярис. 101


Примечание. Цифры указывают соотношение делимых мощностей.

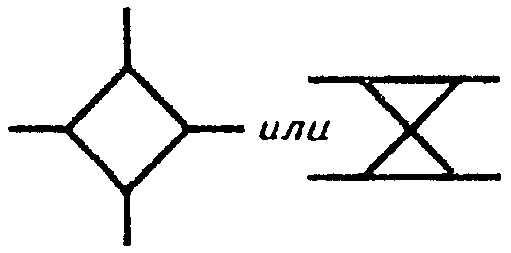

4. Ответвитель четырехплечный (восьмиполюсник). Общее обозначение
Энергия на выходе ответвителя передается только двум соседним плечам, которые осуществляют ее вывод		рис. 102

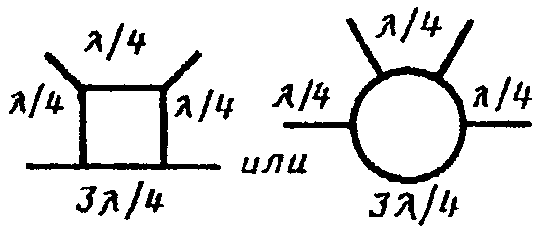

5. Кольцо гибридноерис. 103


6. Соединение трех волноводов, два из которых лежат в одной плоскости, а третий — перпендикулярен к нимрис. 104

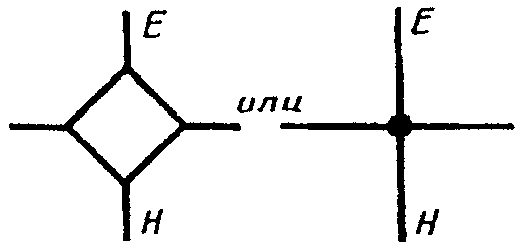

Примечание. Двойной тройник (соединение волноводов типа «магическое Т») обозначают следующим образом.рис. 105

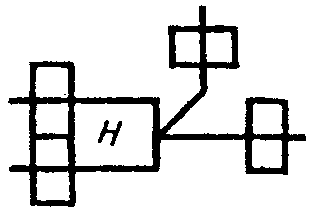

7. Переход со сдвоенного прямоугольного волновода на одинарный с добавочным плечомрис. 106

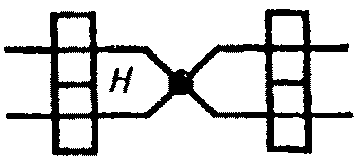

8. Мост щелевойрис. 107

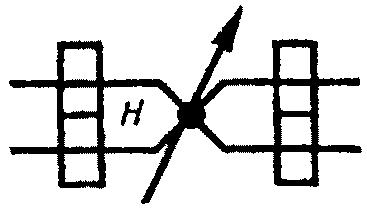

9. Мост щелевой регулируемыйрис. 108

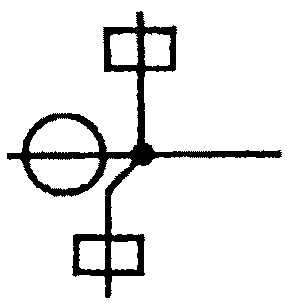

10. Переход с круглого волновода на два взаимно перпендикулярных прямоугольных волноводарис. 109

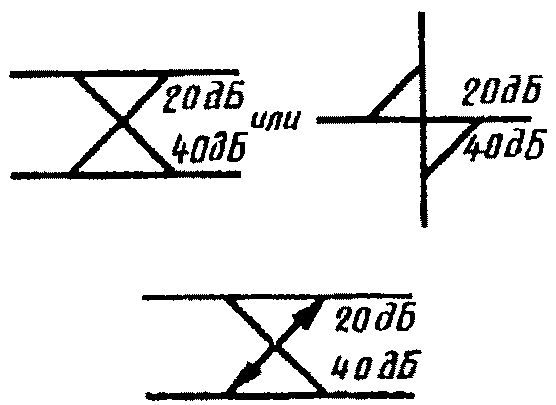

11. Ответвитель направленныйрис. 110


Примечания:
1. Верхнее число означает переходное затухание, нижнее — направленность.
2. Допускается стрелками указывать используемое направление ответвления.


12. Ответвитель двунаправленныйрис. 111


13. Соединение турникетноерис. 112

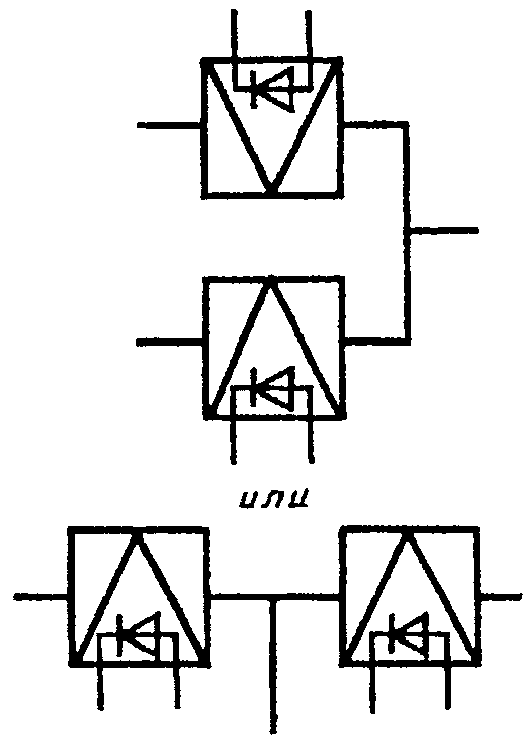

14. Переключатель диодныйрис. 113


15. Циркулятор:


а) трехплечныйрис. 114


б) четырехплечныйрис. 115


Примечание. При необходимости указать тип магнитной системы рядом с изображением циркулятора указывают обозначение постоянного магнита или электромагнитной катушки, например, циркулятор с постоянным магнитом.рис. 116


16. Циркулятор реверсивныйрис. 117


Примечание. Ток, проникающий в обмотку через обозначенный точкой конец, создает в циркуляторе поток энергии в направлении стрелки, обозначенной точкой.

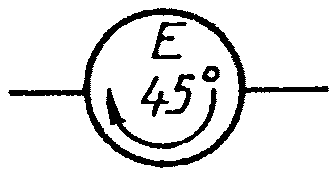

16а. Вращатель плоскости поляризации поля, например, для угла 45°рис. 118


Примечание. Стрелка указывает направление вращения электрического поля, рассматриваемого в направлении передачи сигнала.


17. Переключатель волноводный:

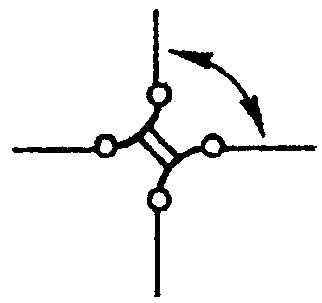

а) на два положения (шаг 90°)рис. 119


б) на три положения (шаг 120°)рис. 120


в) на четыре положения (шаг 45 °)рис. 121


Примечания:
1. Для изображения волноводных переключателей допускается использовать обозначения, установленные ГОСТ 2.755-87.
2. Допускается указывать вид движения переключателей в соответствии с требованиями ГОСТ 2.721-74.


Примечание к пп. 1 - 17. Во избежание недоразумений места соединений волноводов допускается обозначать точкой.




(Измененная редакция, Изм. № 2).


4. Обозначения устройств связи приведены в табл. 4.


Таблица 4






Наименование
Обозначение






1. Элемент связи с волноводом:





а) общее обозначение
рис. 122




б) отверстие связи
рис. 123




в) петля
рис. 124




г) зонд
рис. 125




д) спираль, соединенная с волноводом
рис. 126




2. Элемент связи с волноводом регулируемый:





а) общее обозначение
рис. 127




б) отверстие
рис. 128




в) петля
рис. 129




г) зонд
рис. 130




3. Зонд подвижный, соединенный с волноводом
рис. 131






5. Обозначения резонаторов и измерительных приборов приведены в табл. 5.


Таблица 5






Наименование
Обозначение






1. Резонатор:





а) ненастраиваемый
рис. 132




б) настраиваемый
рис. 133




Например:





резонатор, связанный с прямоугольным волноводом
рис. 134

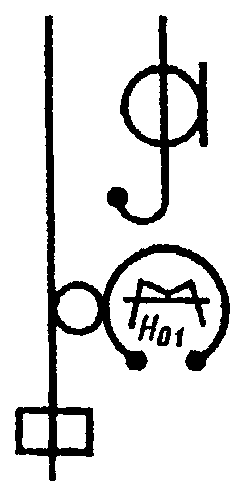

резонатор с подавлением волны типа H01, связанный отверстием связи с прямоугольным и петлей связи с коаксиальным волноводами
рис. 135

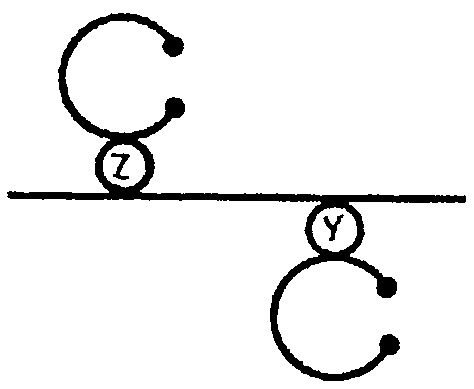

2. Включение резонаторов в волновод последовательное и параллельное
рис. 136

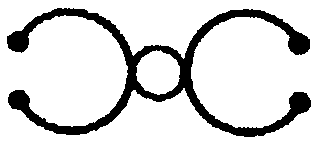

3. Резонаторы, соединенные отверстием связи
рис. 137

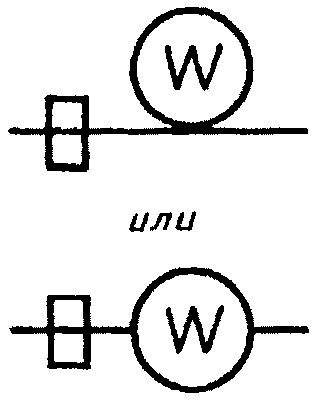

4. Включение измерительного прибора (например, измерителя мощности) в волновод
рис. 138

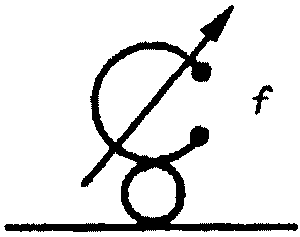

Примечание. Допускается частотомер изображать с помощью обозначения резонатора.
рис. 139

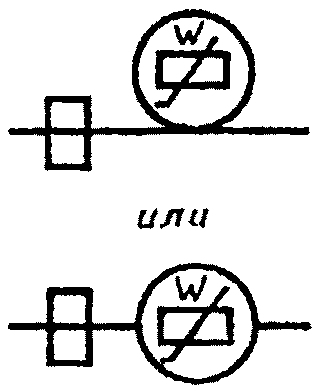

5. Включение болометра в волновод
рис. 140




6. Включение термистора в волновод
рис. 141

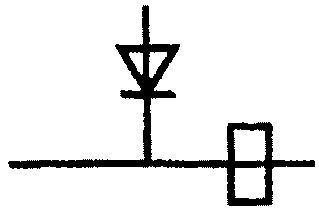

7. Включение полупроводникового диода в волновод:





а) непосредственно
рис. 142

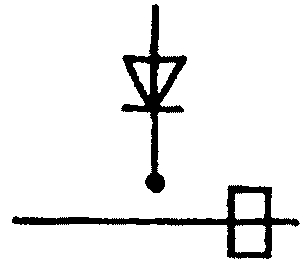

б) через зонд
рис. 143




Примечание к пп. 6 и 7. При необходимости допускается использовать следующие обозначения:

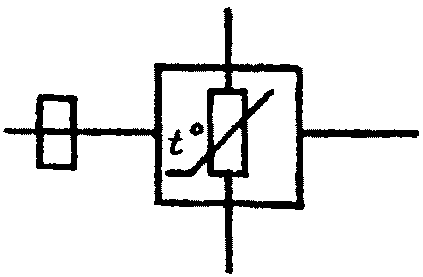

а) включение термистора
рис. 144

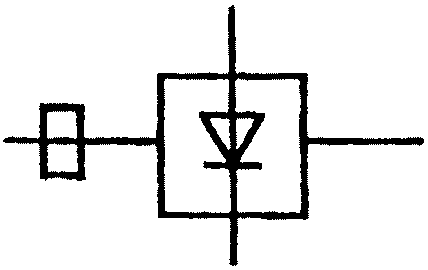

б) включение полупроводникового диода
рис. 145




8. Включение вакуумного диода в волновод
рис. 146

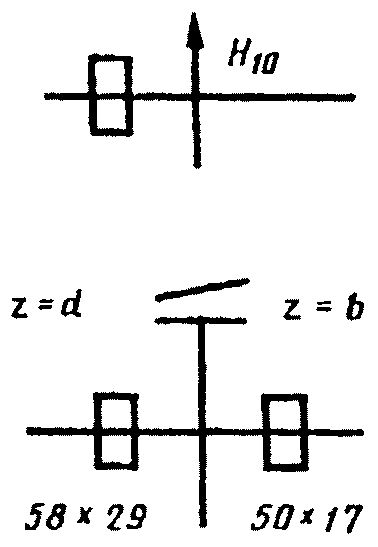

Примечание к пп. 1 - 8. Допускается на схеме указывать специальные характеристики волноводов: тип волны, поляризацию, величину волнового сопротивления, критическую длину волны и т.п., например, линейно-поляризованная волна H10. Переход волноводный плавный с указанием величины полных сопротивлений, согласуемых волноводов и размеров их сечений.
рис. 147






6. Рекомендуемые размеры основных графических обозначений приведены в табл. 6.


Таблица 6






Наименование
Обозначение






1. Волновод прямоугольный
рис. 148




2. Волновод круглый
рис. 149

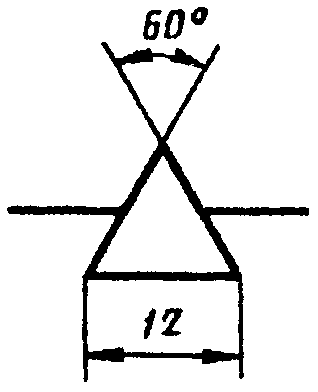

3. Неоднородность
рис. 150

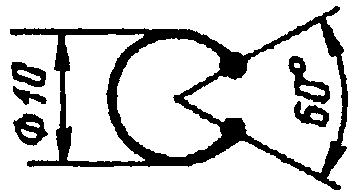

4. Резонатор
рис. 151

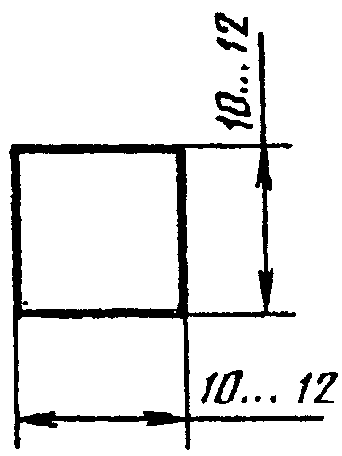

5. Устройство СВЧ
рис. 152
