МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ДЕТЕКТОРОВ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ В СХЕМАХ

Unified system for design documentation. Graphical symbols of radiation detectors in circuits

ГОСТ 2.733-68

Группа Т52

Дата введения
1 января 1971 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.

Разработчики: В.Р. Верченко, Ю.И. Степанов, В.И. Суриков, В.С. Мурашов, Г.С. Плис, Ю.П. Лейчик, В.И. Матвеев, М.Н. Райхман, Е.П. Никифоров.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 06.06.1968 № 837.

3. Стандарт полностью соответствует СТ СЭВ 660-77.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.721-74	2, табл. 2, примечание

6. Издание (февраль 2005 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., апреле 1987 г. (ИУС 3-81, 7-87).

1. Настоящий стандарт устанавливает условные графические обозначения детекторов ионизирующих излучений на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 1).

1а. (Исключен, Изм. № 2).

2. Обозначения детекторов ионизирующих излучений приведены в табл. 2.

Таблица 2

Наименование	Обозначение

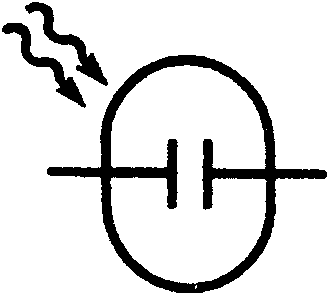

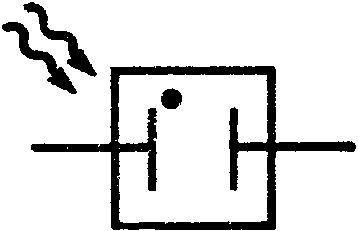

1. Камера ионизационная

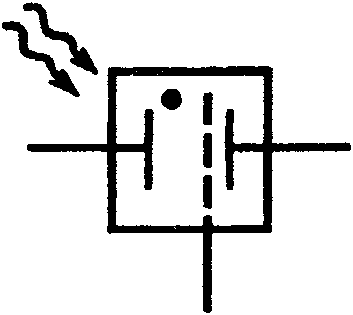

2. Камера ионизационная с сеткой

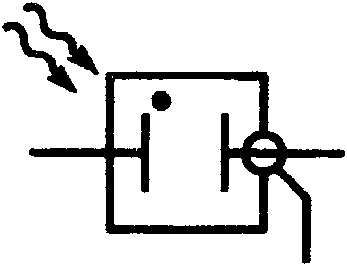

3. Камера ионизационная с охранным кольцом

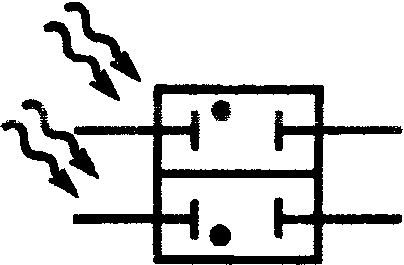

4. Камера ионизационная компенсационная

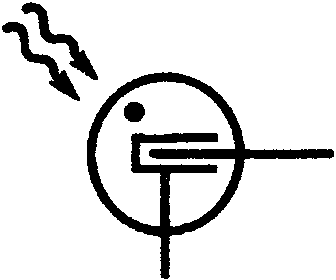

5. Счетчик газоразрядный (элементарных частиц)
6. Счетчик газоразрядный с охранным кольцом
7. Счетчик газоразрядный компенсационный

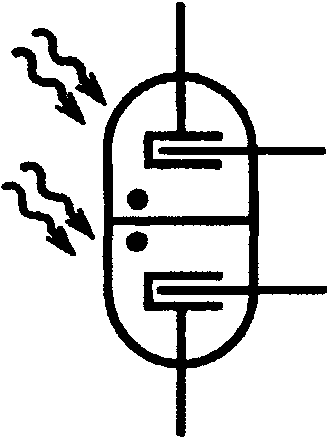

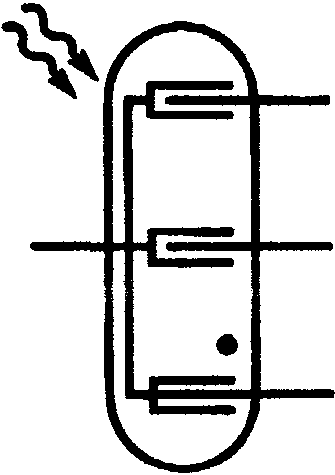

8. Счетчик газоразрядный многосекционный (например, трехсекционный)
Примечание. Длина баллона увеличивается в зависимости от количества секций.

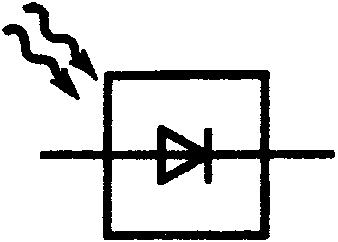

9. Детектор полупроводниковый

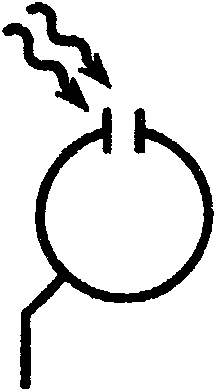

10. Детектор эмиссионный:
вакуумный
газонаполненный
комптоновский

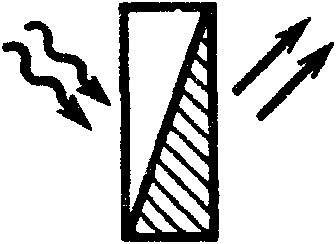

11. Детектор калориметрический
12. Детектор сцинтилляционный или сцинтиллятор
13. Детектор Черенкова
14. Детектор термолюминесцентный

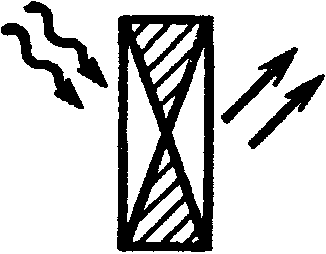

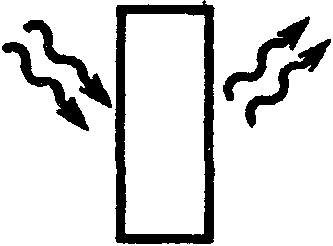

15. Детектор активационный
16. Детектор, основанный на изменении физических свойств в материале, из которого сделан детектор
17. Цилиндр Фарадея

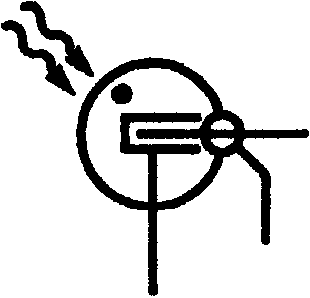

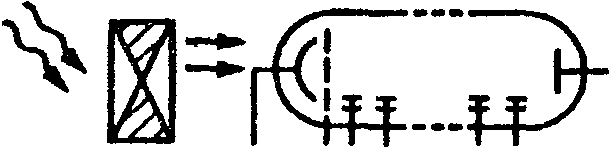

18. Сцинтиллятор с фотоэлектронным умножителем

Примечание. При необходимости указания полярности следует применять квалифицирующие символы по ГОСТ 2.721.

(Измененная редакция, Изм. № 1, 2).

3. Размеры условных графических обозначений должны соответствовать приведенным в табл. 3.

Таблица 3

Наименование	Обозначение
1. (Исключен, Изм. № 2).

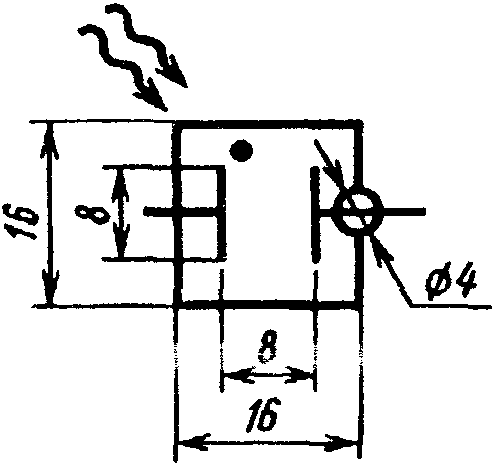

2. Камера ионизационная с охранным кольцом

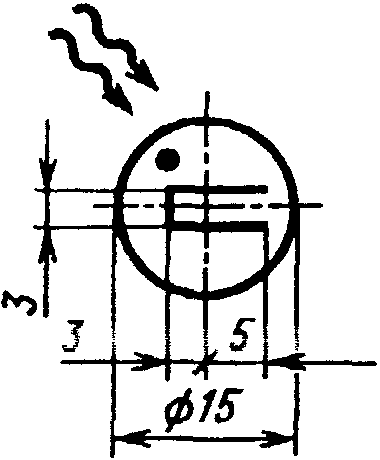

3. Сцинтиллятор
4. Детектор термолюминесцентный
5. Цилиндр Фарадея

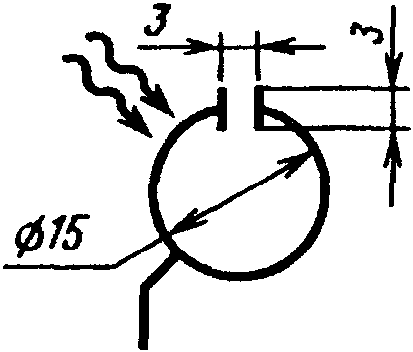

6. Счетчик газоразрядный

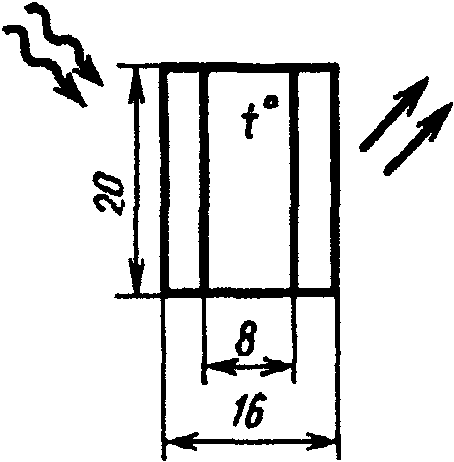

7. Детектор калориметрический

(Введен дополнительно, Изм. № 1).
