ГОСТ 2.732-68. Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света

Государственный комитет СССР по стандартам · № ГОСТ 2.732-68Действующий акт

(утв. Постановлением Госстандарта СССР от 14.08.1968 № 1296)

(ред. от 01.03.1994)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108).

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 14 августа 1968 г. № 1296

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ИСТОЧНИКИ СВЕТА

Unified system for design documentation. Graphic identifications in schemes. Light sources

ГОСТ 2.732-68

Группа Т52

Дата введения
1 января 1971 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.

Разработчики: В.Р. Верченко, Ю.И. Степанов, Е.Г. Старожилец, В.С. Мурашов, Г.Г. Геворкян, Л.С. Крупальник, Г.Н. Гранатович, В.А. Смирнова, Е.В. Пурижинская, Ю.Б. Карлинский, В.Г. Черткова, Г.С. Плис, Ю.П. Лейчик.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14.08.1968 № 1296.

3. Взамен ГОСТ 7624-62 в части разд. 12, подразд. Ж.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2.731-81 1

5. Издание (февраль 2005 г.) с Изменениями 1, 2, 3, утвержденными в декабре 1980 г., апреле 1987 г., марте 1994 г. (ИУС 3-81, 7-87, 5-94).

1а. Настоящий стандарт устанавливает условные графические обозначения источников света на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 1).

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731.

2. Обозначения элементов источников света приведены в табл. 1.

Таблица 1

Наименование Обозначение

1. (Исключен, Изм. № 2).




2. Давление





а) низкое
рис. 1




б) высокое
рис. 2




в) сверхвысокое
рис. 3




3. Излучение импульсное
рис. 4




4. Газовое наполнение:





неон
Ne




ксенон
Xe




натрий
Na




ртуть
Hg




йод
I




5. Баллон

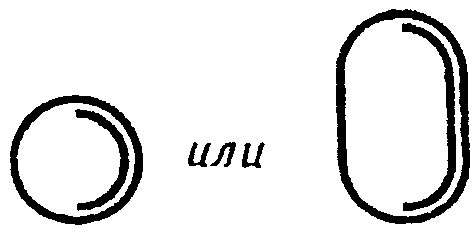

а) с внутренним отражающим слоем
рис. 5




Примечание. Положение линии внутри баллона, указывающей внутренний отражающий слой, не устанавливается.

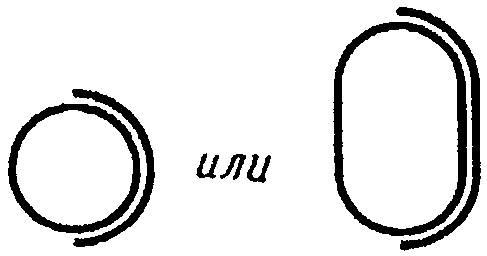

б) с внешним отражающим слоем
рис. 6

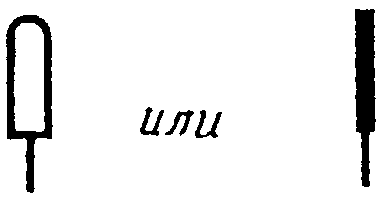

6. Дуговой электрод
рис. 7






(Измененная редакция, Изм. № 1, 2).




3. Примеры построения обозначений источников света приведены в табл. 2.






Таблица 2







НаименованиеОбозначение

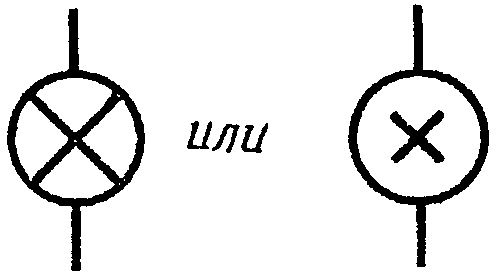

1. Лампа накаливания осветительная и сигнальная. Общее обозначениерис. 8


Примечание. Если необходимо указать цвет лампы, допускается использовать следующие обозначения:
С2 — красный; С4 — желтый;
С5 — зеленый; С6 — синий;
С9 — белый.

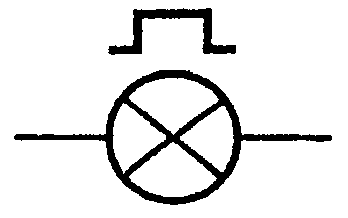

1а. Лампа с импульсной световой сигнализациейрис. 9


2. Лампа накаливания двухнитевая:


а) с тремя выводамирис. 10


б) с четырьмя выводамирис. 11


3. Лампа газоразрядная осветительная и сигнальная.


Общее обозначение:

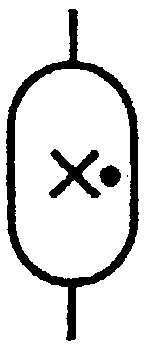

а) с двумя выводамирис. 12

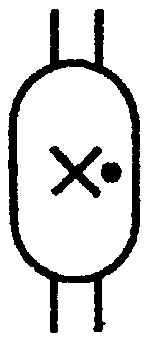

б) с четырьмя выводамирис. 13


4. Лампа газоразрядная низкого давления:

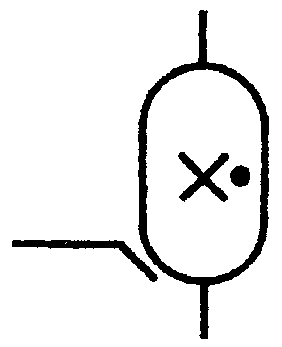

а) безэлектроднаярис. 14

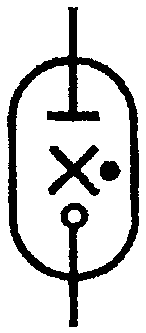

б) с простыми электродами:рис. 15


для работы при постоянном токе

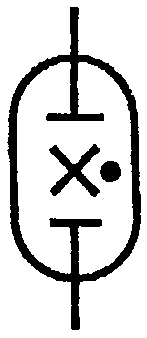

для работы при переменном токерис. 16

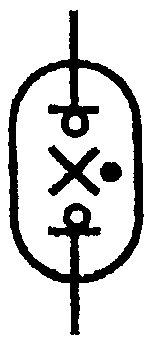

в) с комбинированными электродамирис. 17

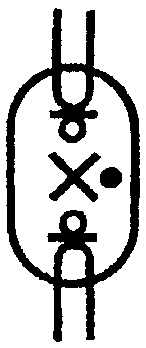

г) с комбинированными электродами с предварительным подогревомрис. 18

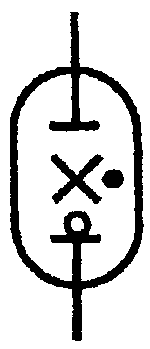

д) с комбинированным электродом для работы при постоянном и переменном токерис. 19

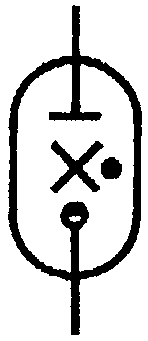

е) с самокалящимся катодомрис. 20


5. Лампа газоразрядная высокого давления:

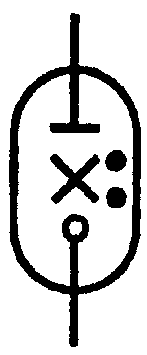

а) с простыми электродамирис. 21

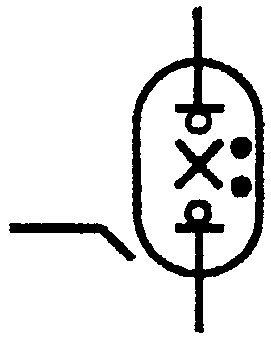

б) с комбинированными электродами и внешним поджигомрис. 22


6. Лампа газоразрядная сверхвысокого давления:

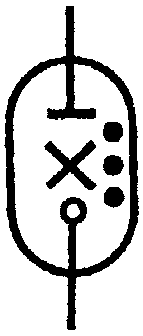

а) с простыми электродамирис. 23

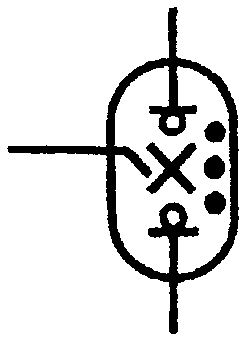

б) с комбинированными электродами и внутренним поджигомрис. 24


Примечания к пп. 4 - 6:
1. При необходимости допускается лампы с самокалящимся катодом обозначать следующим образом, например:

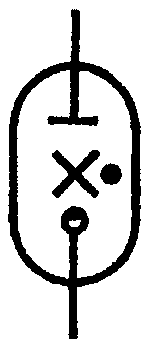

а) лампа газоразрядная низкого давления с простыми электродами и самокалящимся катодомрис. 25

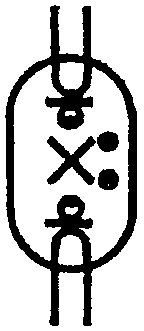

б) лампа газоразрядная высокого давления с комбинированными электродами, с предварительным подогревом с самокалящимися катодами.рис. 26

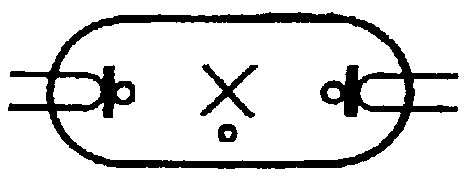

2. Допускается газоразрядные лампы изображать в баллоне вытянутой формы, например, лампа газоразрядная низкого давления с комбинированными электродами и предварительным подогревом.рис. 27

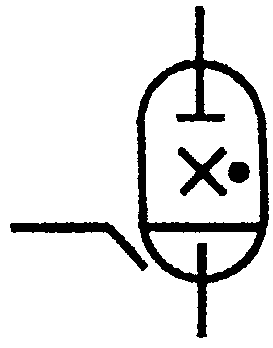

7. Лампа газоразрядная с жидким катодом и наружным поджигомрис. 28


8. Лампа газоразрядная импульсная:

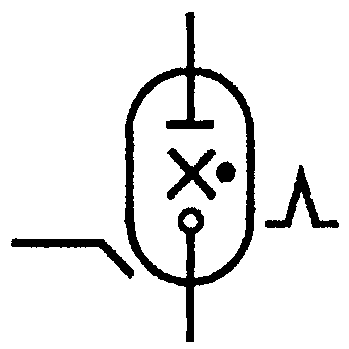

а) низкого давления с простыми электродами и внешним поджигомрис. 29

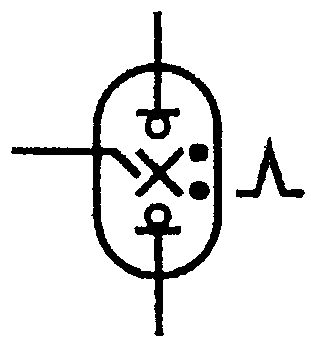

б) высокого давления с комбинированными электродами и внутренним поджигомрис. 30


Примечание. (Исключено, Изм. № 1).

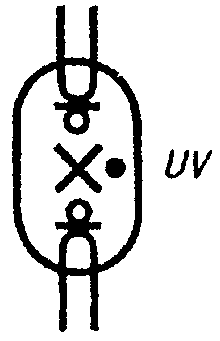

9. Лампа газоразрядная низкого давления с комбинированными электродами, с предварительным подогревом, ультрафиолетового излучениярис. 31


Примечание к пп. 3 - 9. Для указания типа газоразрядных ламп используют буквенные обозначения:
электролюминесцентная — EL,
флуоресцентная — FL,

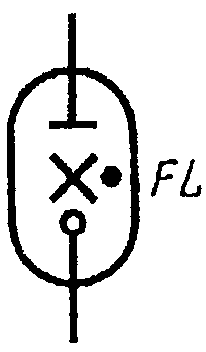

например, лампа газоразрядная низкого давления с простыми электродами с флуоресценцией.рис. 32


10. Лампа накаливания инфракрасного излучениярис. 33


10а. Лампа накаливания с восстановительным йодным цикломрис. 34


11. Лампа с внутренним отражающим слоем:

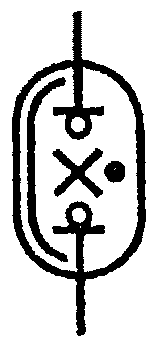

а) газоразрядная низкого давления с комбинированными электродамирис. 35


б) накаливаниярис. 36


12. Лампа дуговая:

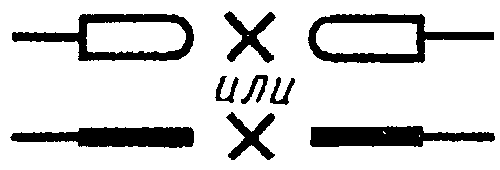

а) электроды сооснырис. 37

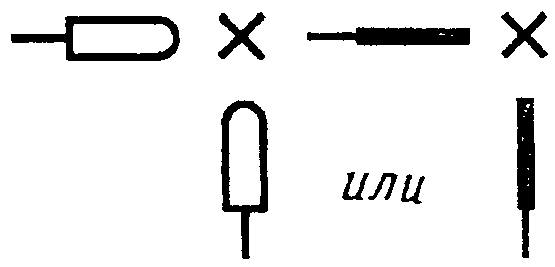

б) электроды расположены под угломрис. 38


13. Прибор индикации электролюминесцентный некоммутируемыйрис. 39


14. Прибор индикации электролюминесцентный коммутируемый:


а) с односторонним управлениемрис. 40

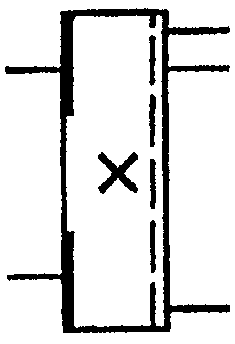

б) с двусторонним управлениемрис. 41


15. Пускатель для газоразрядных ламприс. 42




(Измененная редакция, Изм. № 1, 3).




4. Размеры условного графического обозначения лампы накаливания:




рис. 43


(Введен дополнительно, Изм. № 1).
