ГОСТ 2.731-81. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные

Государственный комитет СССР по стандартам · № ГОСТ 2.731-81Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 25.03.1981 № 1561)

(ред. от 01.04.1987)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1981. Взамен ГОСТ 2.731-68.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 2.731-68"]:::rst
  n1["ГОСТ 2.731-81"]:::doc
  click n1 "https://bukva.ai/docs/gost-2-731-81" "ГОСТ 2.731-81. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные (утв. и введен в действ"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 25 марта 1981 г. № 1561

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

ПРИБОРЫ ЭЛЕКТРОВАКУУМНЫЕ

Unified system for design documentation.
Graphic identifications in schemes.
Electronic tubes and valves

ГОСТ 2.731-81

Группа Т52

МКС 01.080.40

31.100

Дата введения
1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

В.Р. Верченко, Ю.И. Степанов, Е.Г. Старожилец, В.С. Мурашов, Г.Г. Геворкян, Л.С. Крупальник, Г.Н. Гранатович, В.А. Смирнова, Е.В. Пурижинская, Ю.Б. Карлинский, Г.С. Плис, Ю.П. Лейчик

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25.03.81 № 1561

3. Стандарт соответствует СТ СЭВ 865-78

4. ВЗАМЕН ГОСТ 2.731-68

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылкаНомер пункта
ГОСТ 2.734-68
2, табл. 1 п. 2.32
6. ИЗДАНИЕ (апрель 2010 г.) с Изменением № 1, утвержденным в апреле 1987 г. (ИУС 7-87)

1. Настоящий стандарт устанавливает условные графические обозначения электровакуумных приборов и распространяется на схемы, выполняемые вручную или автоматизированным способом, для изделий всех отраслей промышленности и строительства.

2. Обозначения элементов электровакуумных приборов приведены в табл. 1.

Таблица 1

НаименованиеОбозначение
1. Баллон:
а) (Исключен, Изм. № 1).

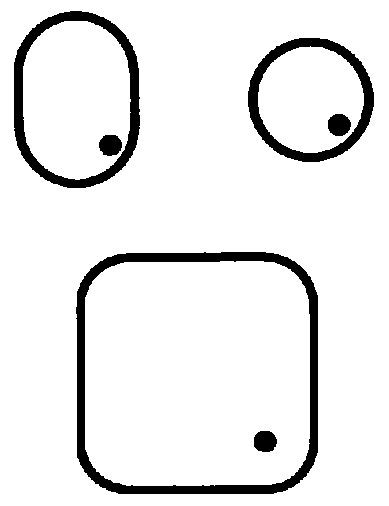

б) ионного приборарис. 1
Примечание. Положение внутри баллона знака «.», обозначающего наличие в баллоне газового наполнения, не устанавливается.
в) (Исключен, Изм. № 1).
г) электровакуумного прибора с внутренним экраномрис. 2

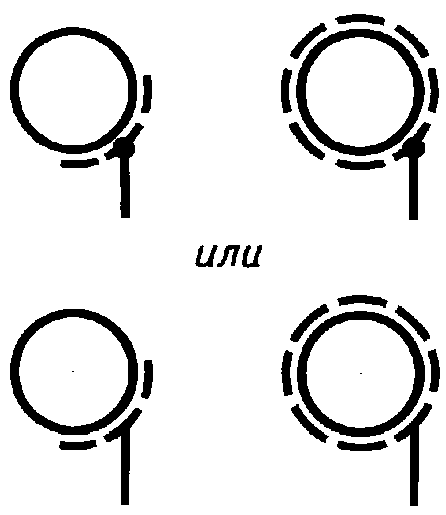

д) электровакуумного прибора с наружным съемным экраномрис. 3

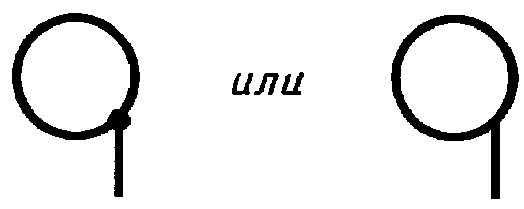

е) электровакуумного прибора металлический или стеклянный металлизированный с отводомрис. 4
ж) комбинированной электронной лампы с внутренним разделительным экраном с выводомрис. 5
з) комбинированной электронной лампы с внутренним разделительным экраном без выводарис. 6
и) комбинированной электронной лампы при раздельном изображении систем электродов с внутренним разделительным экраном (вывод экрана показывают на одной половине изображения)рис. 7

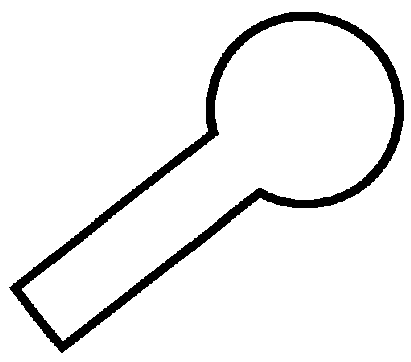

к) иконоскопарис. 8
л) электронно-лучевого прибора с двумя горловинамирис. 9

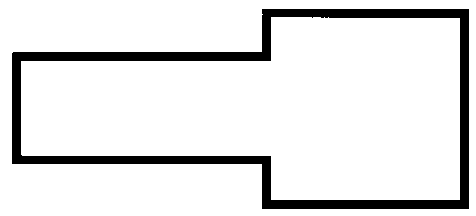

м) суперортикона, моноскопа, запоминающей трубкирис. 10

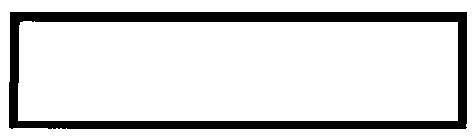

н) видикона и электронно-оптического преобразователярис. 11
о) приемной телевизионной трубки (кинескопа), осциллографической трубки, проекционной трубки и скиатронарис. 12
Примечания:

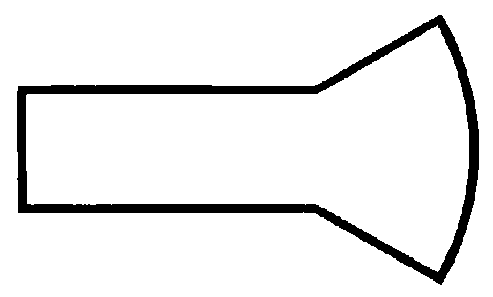

1. Допускается экран телевизионной трубки изображать в виде дуги.
2. Обозначения баллонов электровакуумных приборов, не установленные в настоящем стандарте, должны упрощенно воспроизводить их внешнюю форму.		рис. 13
2. Электроды
2.1. Анод
а) электронной лампы и ионного приборарис. 14
Примечание. Если необходимо отличить коллекторный электрод от анода, следует использовать обозначениерис. 15
б) флюоресцирующийрис. 16
в) рентгеновской трубкирис. 17
г) рентгеновской трубки вращающийсярис. 18
д) с использованием вторичной электронной эмиссиирис. 19
Примечание. Допускается знак вторичной эмиссии изображать вне баллона.
2.2. Катод
а) общее обозначениерис. 20
б) термокатод косвенного накаларис. 21
в) прямого накала или подогреватель катода косвенного накаларис. 22
г) подогреватель с выводом от средней точкирис. 23
д) косвенного накала с подогревателемрис. 24
е) косвенного накала при раздельном изображении систем электродов с раздельными подогревателямирис. 25
ж) подогреватель генератора водородарис. 26
з) холодный (ионного накала)рис. 27
и) самокалящийсярис. 28
к) холодный (включая катод ионного накала) с дополнительным подогревомрис. 29
л) фоторис. 30
м) жидкийрис. 31
Примечание. Жидкий катод, изолированный от баллона, допускается обозначатьрис. 32
2.3. Комбинированный электрод
а) анод — холодный катодрис. 33
б) анод — холодный катод с подогревомрис. 34
2.4. Сетка, показанная с продолжениемрис. 35
2.5. Сетка с использованием вторичной эмиссии, изображенная с баллономрис. 36
2.6. Сетка ионно-диффузионнаярис. 37
2.7. Управляющий электрод (модулятор)рис. 38
2.8. Фокусирующий электрод

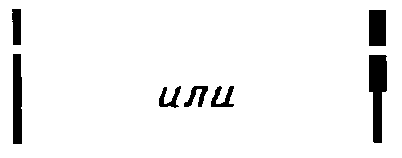

а) с диафрагмой (анод электронной пушки) или лучеобразующая пластинарис. 39
б) цилиндрическийрис. 40
в) цилиндрический с сеткойрис. 41
2.9. Многоапертурный электродрис. 42
2.10. Секционирующий электродрис. 43
2.11. Поджигающий электродрис. 44
2.12. Электрод электронно-лучевого прибора с фотоэмиссиейрис. 45
2.13. Накопительный электродрис. 46
а) с фотоэмиссиейрис. 47
б) с вторичной электронной эмиссиейрис. 48
в) с фотопроводимостьюрис. 49
2.14. Сигнальный электрод со вторичной электронной эмиссиейрис. 50
2.15. Электрод электронно-лучевого прибора с длительным послесвечениемрис. 51

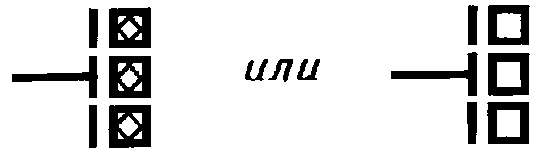

2.16. Электрод электронно-лучевого прибора с длительным послесвечением и проницаемым потенциалоносителемрис. 52
Примечание к пп. 2.12 - 2.16. Направление выводов не устанавливается.
2.17. Отклоняющий электрод электронно-лучевого прибора
а) радиального отклонения пара пластинрис. 53
коаксиальные конусарис. 54
штырьрис. 55
б) бокового отклонениярис. 56
2.18. Покрытие токопроводящеерис. 57
2.19. Отражательный электродрис. 58
2.20. Основание неэмиттирующее
а) используемое вместе с разомкнутой замедляющей системойрис. 59
б) используемое вместе с замкнутой замедляющей системойрис. 60
в) с предварительным подогревомрис. 61
2.21. Основание эмиттирующее (стрелка указывает направление потока электронов)рис. 62
2.22. Система замедляющая разомкнутая (стрелка указывает направление потока энергии)рис. 63
Примечание. Условные графические обозначения элементов линий сверхвысокой частоты, применяемые в обозначениях электровакуумных приборов, по ГОСТ 2.734.

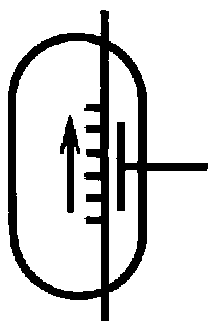

2.23. Электрод для электростатической фокусировки вдоль разомкнутой замедляющей системырис. 64

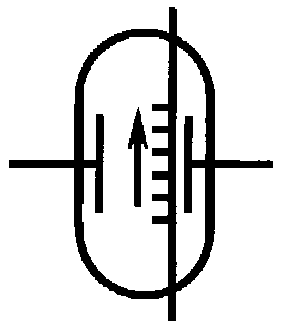

2.24. Пара электродов для электростатической фокусировки вдоль разомкнутой замедляющей системырис. 65
2.25. Пушка электроннаярис. 66
Примечание. Допускается применять при упрощенном способе построения обозначений электронных ламп сверхвысокой частоты.
3. Резонатор
а) внутреннийрис. 67
б) внешнийрис. 68

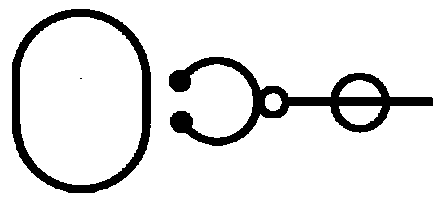

в) внутренний с волноводным выходом, например, с прямоугольным волноводомрис. 69
г) внутренний с коаксиальным выходомрис. 70
д) внешний с волноводным выходом, например, с круглым волноводомрис. 71
е) внешний с коаксиальным выходомрис. 72
ж) квадрупольный параметрического усилителярис. 73
Упрощенное обозначениерис. 74
4. Катушка электромагнитного отклонения электронно-лучевых приборов
а) в одном направлениирис. 75
б) в двух взаимно перпендикулярных направленияхрис. 76
в) радиального отклонениярис. 77
5. Система фокусировки
а) постоянным магнитом, создающим продольное поле (используют для центрирования или в качестве ионной ловушки)рис. 78
б) постоянным магнитом, создающим поперечное полерис. 79
в) электромагнитная (магнитная электронная линза), создающая продольное полерис. 80
г) электромагнитная (магнитная электронная линза), создающая поперечное полерис. 81

(Измененная редакция, Изм. № 1).

3. Обозначения основных электронных ламп приведены в табл. 2.

Таблица 2

Наименование Обозначение
1. Диод
а) прямого накала рис. 82
б) косвенного накала рис. 83
в) двойной с общим катодом рис. 84
г) двойной с раздельным катодом косвенного накала рис. 85
2. Триод
а) с катодом прямого накала рис. 86
б) с катодом косвенного накала рис. 87
в) двойной с катодом косвенного накала и со средним выводом от секционированного подогревателя рис. 88
г) двойной с раздельными катодами с внутренним разделительным экраном и отводом от него рис. 89
3. Триод — диод двойной рис. 90

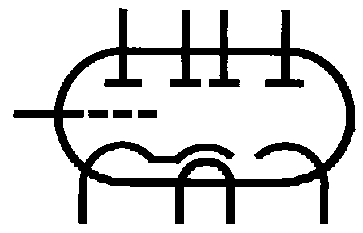

4. Триод — диод тройной рис. 91
Примечание. При раздельном изображении систем электродов триод — тройной диод изображается рис. 92
5. Тетрод с катодом прямого накала рис. 93
6. Пентод
а) с катодом косвенного накала с выводом от каждой сетки рис. 94
б) с катодом косвенного накала с внутренним соединением между катодом и антидинатронной сеткой рис. 95
7. Гептод с катодом прямого накала рис. 96
8. Комбинированные лампы
а) триод — пентод рис. 97
б) гептод — триод рис. 98
9. Индикатор электронно-световой рис. 99
10. Клистрон

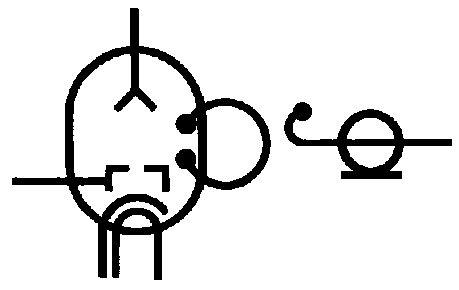

а) отражательный с внутренним резонатором с коаксиальным выходом рис. 100
Упрощенное обозначение рис. 101
б) отражательный с внешним резонатором с коаксиальным выходом и перестройкой частоты рис. 102
Упрощенное обозначение рис. 103

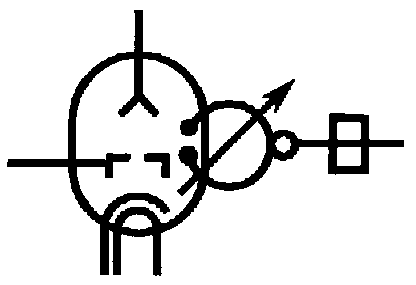

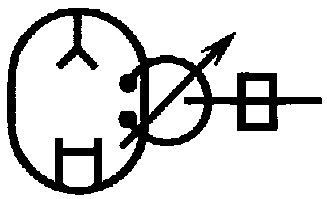

в) отражательный с внутренним резонатором, с волноводным выходом и перестройкой частоты рис. 104
Упрощенное обозначение рис. 105
г) усилительный с двумя внешними резонаторами, с электромагнитной фокусировкой, с коаксиальным входом, с волноводным выходом и перестройкой частоты рис. 106
Упрощенное обозначение рис. 107
д) упрощенное обозначение с пятью внешними резонаторами. Цифра (например, 3) указывает число резонаторов, изображенных с помощью одного обозначения рис. 108
11. Магнетрон
а) ненастраиваемый с постоянным магнитом, соединение с волноводным выходом через отверстие связи рис. 109
Упрощенное обозначение рис. 110
б) настраиваемый с постоянным магнитом, соединение с коаксиальным выходом через петлю связи рис. 111
Упрощенное обозначение рис. 112
12. Механотрон рис. 113
13. Лампа бегущей волны О-типа
а) с электромагнитной фокусировкой, соединение с волноводными входом и выходом через зонд рис. 114
б) с электромагнитной фокусировкой, соединение с волноводными входом и выходом через отверстие связи рис. 115
в) с фокусировкой постоянным магнитом, соединение с волноводными входом и выходом через замедляющую систему рис. 116
г) с фокусировкой постоянным магнитом, соединение с волноводными входом и выходом через отверстия связи с резонаторами рис. 117
д) с фокусировкой периодическими постоянными магнитами, соединение с волноводными входом и выходом через зонд рис. 118

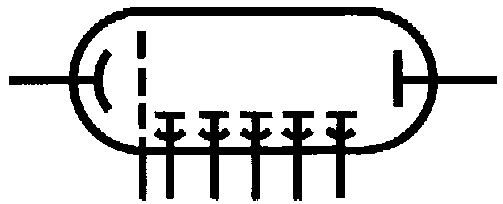

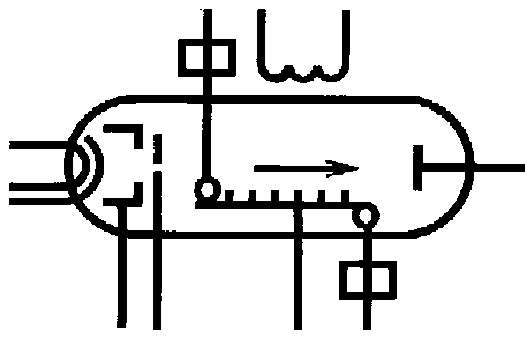

Примечание к пп. а - д. Упрощенное обозначение ламп бегущей волны. рис. 119
е) с электромагнитной фокусировкой, соединение с коаксиальными входом и выходом через петлю связи рис. 120
Упрощенное обозначение рис. 121

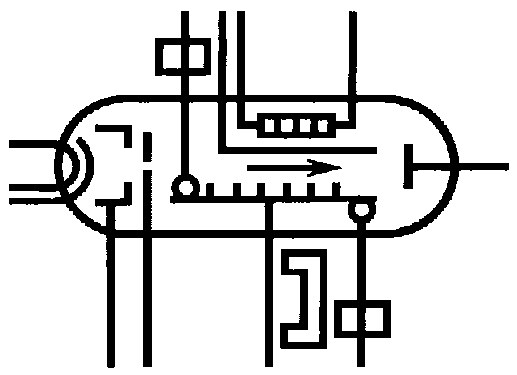

14. Лампа бегущей волны М-типа с неэмиттирующим основанием, с предварительным подогревом, с постоянным магнитом; соединение с волноводными входом и выходом через отверстие связи рис. 122
Упрощенное обозначение рис. 123
15. Лампа обратной волны О-типа

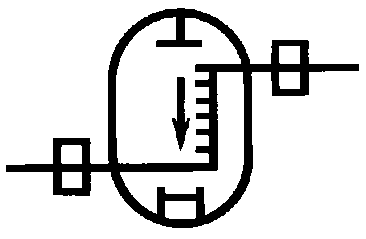

а) с фокусировкой постоянным магнитом, соединение с волноводными входом и выходом через отверстие связи рис. 124
Упрощенное обозначение рис. 125
б) с электромагнитной фокусировкой, соединение с волноводным выходом через отверстие связи рис. 126
Упрощенное обозначение рис. 127
в) с электромагнитной фокусировкой, соединение с коаксиальным выходом через петлю связи рис. 128
Упрощенное обозначение рис. 129
16. Лампа обратной волны М-типа
а) с эмиттирующим основанием, с предварительным подогревом, с постоянным магнитом, соединение с волноводными входом и выходом через отверстие связи рис. 130
Упрощенное обозначение рис. 131
б) с неэмиттирующим основанием, с постоянным магнитом, соединение с волноводным выходом через отверстие связи рис. 132
Упрощенное обозначение рис. 133

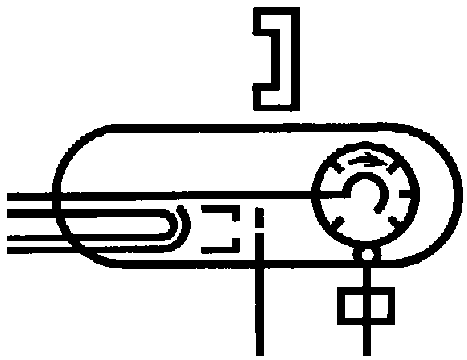

17. Лампа обратной волны (настраиваемый напряжением магнетрон) с постоянным магнитом, с замкнутой замедляющей системой, соединение с волноводным выходом через отверстие связи рис. 134
Упрощенное обозначение рис. 135

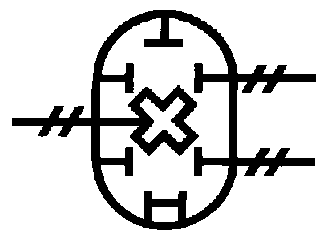

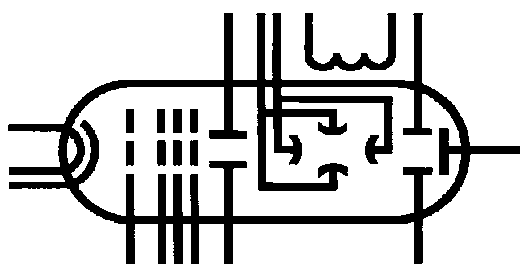

18. Лампа параметрическая с квадрупольным резонатором с электромагнитной фокусировкой и двумя парами пластин на входе и выходе рис. 136
Упрощенное обозначение рис. 137

4. Обозначения основных ионных приборов приведены в табл. 3.

Таблица 3

Наименование Обозначение
1. Газотрон
а) с одним анодом рис. 138
б) с двумя анодами рис. 139
2. Тиратрон рис. 140
3. Таситрон рис. 141
4. Тиратрон тлеющего разряда рис. 142
5. Тригатрон с холодным (твердым) катодом рис. 143
6. Лампа тлеющего разряда (неоновая) рис. 144
7. Лампа триггерная с ионноподогретым катодом и дополнительным подогревом рис. 145
8. Стабилитрон (стабилизатор напряжения) рис. 146
9. Стабилитрон с защитной перемычкой рис. 147
10. Стабилитрон многоэлектродный рис. 148
11. Вентиль ртутный рис. 149
Примечание. В обозначениях ртутных вентилей допускается знак ионного наполнения не указывать.
12. Вентиль ртутный управляемый рис. 150
13. Игнитрон рис. 151
14. Игнитрон управляемый с тремя зажигающими электродами рис. 152
15. Экситрон
а) со вспомогательным анодом рис. 153
б) шестианодный со вспомогательным анодом рис. 154
Упрощенное обозначение рис. 155
в) управляемый со вспомогательным анодом рис. 156
г) управляемый шестианодный с двумя вспомогательными анодами рис. 157
16. Индикатор тлеющего разряда (знаковый) рис. 158
Примечание. Соответствующие буквы и знаки допускается проставлять над изображением каждого катода.

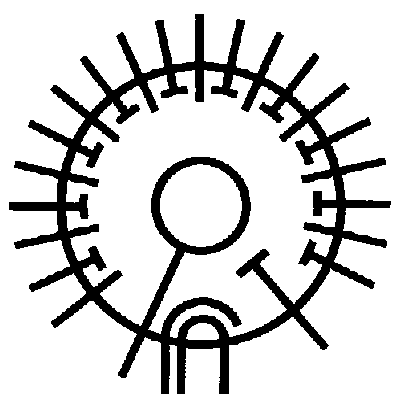

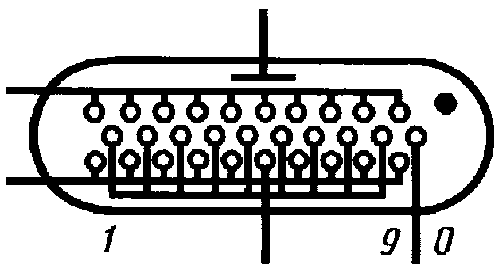

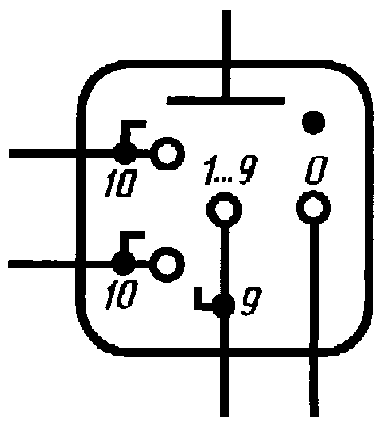

17. Декатрон коммутаторный рис. 159
Упрощенное обозначение рис. 160

5. Обозначения основных электронно-лучевых приборов приведены в табл. 4.

Таблица 4

Наименование Обозначение
1. Трубка электронно-лучевая

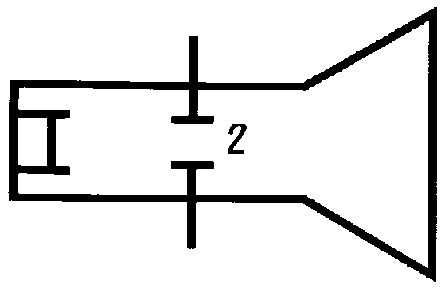

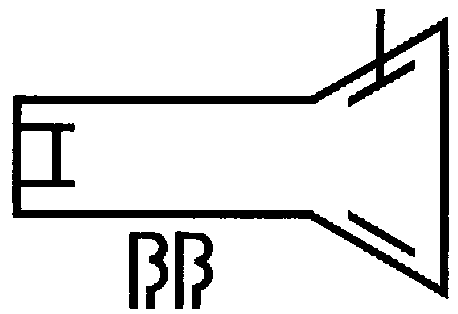

а) двуханодная с электростатической фокусировкой, с электростатическим отклонением рис. 161
Упрощенное обозначение рис. 162

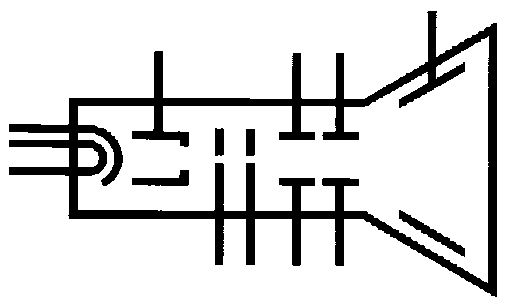

б) треханодная с электростатической фокусировкой и электростатическим отклонением рис. 163
Упрощенное обозначение рис. 164
в) пятианодная с электростатической фокусировкой и электростатическим отклонением рис. 165

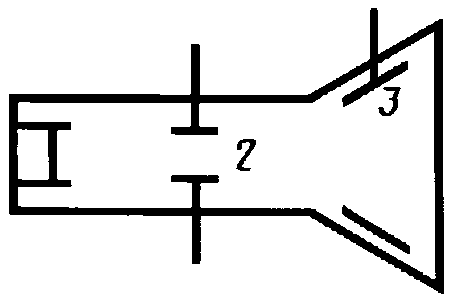

Упрощенное обозначение рис. 166
г) с электростатической фокусировкой и электромагнитным отклонением в двух взаимно перпендикулярных направлениях (кинескоп) рис. 167
Упрощенное обозначение рис. 168
2. Трубка осциллографическая
а) с электростатической фокусировкой и радиальным электростатическим отклонением при помощи коаксиальных конусов рис. 169
б) с электростатической фокусировкой и радиальным электростатическим отклонением при помощи штыря рис. 170
в) двухлучевая с электростатической фокусировкой и электростатическим отклонением рис. 171
Упрощенное обозначение рис. 172
г) трехлучевая с электростатической фокусировкой и электростатическим отклонением рис. 173
Упрощенное обозначение рис. 174
д) с электростатической фокусировкой и электромагнитным радиальным отклонением рис. 175
Упрощенное обозначение рис. 176

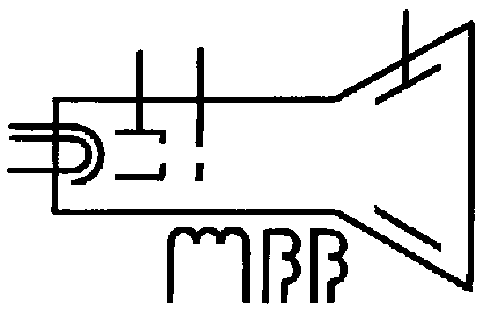

е) с электромагнитной фокусировкой и электромагнитным отклонением в двух взаимно перпендикулярных направлениях рис. 177
Упрощенное обозначение рис. 178
3. Скиатрон
а) с внешним обесцвечиванием экрана рис. 179
б) с внешним обесцвечиванием экрана пропусканием тока рис. 180
в) с внутренним обесцвечиванием экрана рис. 181
4. Иконоскоп рис. 182
5. Супериконоскоп рис. 183
6. Суперортикон рис. 184
7. Видикон с двумя анодами рис. 185
Упрощенное обозначение рис. 186
8. Моноскоп рис. 187
9. Трубка запоминающая с барьерной сеткой рис. 188

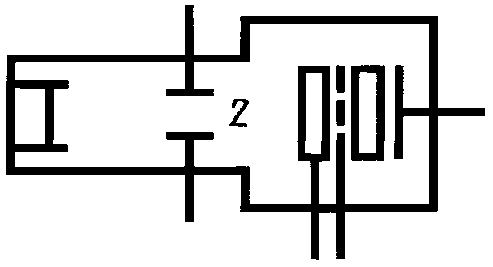

Упрощенное обозначение рис. 189
10. Трубка запоминающая с видимым изображением рис. 190
Упрощенное обозначение рис. 191
11. Потенциалоскоп вычитающий рис. 192
Упрощенное обозначение рис. 193
12. Преобразователь электронно-оптический
а) электронный рис. 194

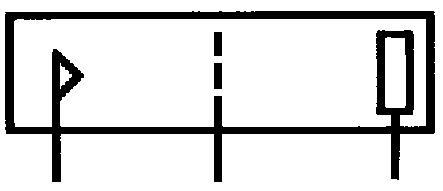

б) электронный с электронным затвором рис. 195
в) электронный с электронным затвором и электростатической разверткой изображения рис. 196

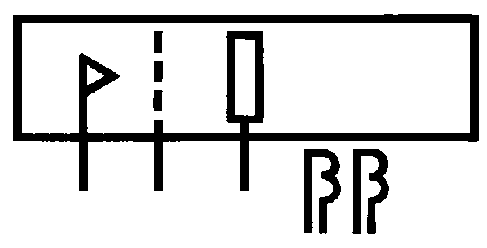

г) электронный с электронным затвором и электромагнитной разверткой изображения рис. 197
13. Трохотрон линейный рис. 198

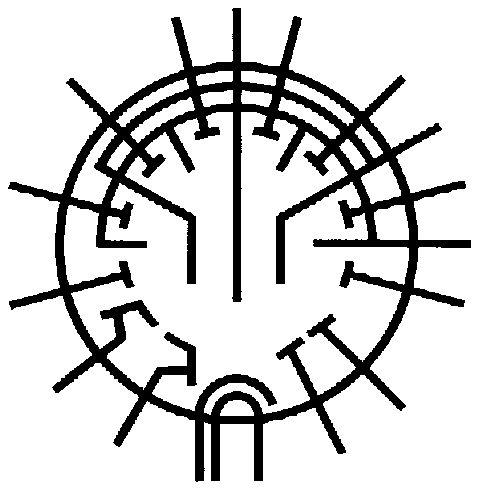

14. Трохотрон банарный рис. 199

6. Обозначения основных электровакуумных фотоэлементов приведены в табл. 5.

Таблица 5

Наименование Обозначение
1. Фотоэлемент
а) электронный рис. 200
б) ионный рис. 201
2. Умножитель фотоэлектронный
а) с одним анодом вторичной эмиссии рис. 202
б) с пятью анодами вторичной эмиссии рис. 203
в) с пятью анодами вторичной эмиссии с управляющим электродом рис. 204

7. Обозначения основных рентгеновских трубок приведены в табл. 6.

Таблица 6

Наименование Обозначение
1. Трубка рентгеновская
а) рентгеновский диод рис. 205
б) двухфокусная рис. 206
в) с вращающимся анодом рис. 207
г) двухфокусная с вращающимся анодом рис. 208
д) с сеткой (рентгеновский триод) рис. 209
е) с электростатической эмиссией рис. 210
ж) с электростатической эмиссией и с зажигающим электродом рис. 211
з) ионная рис. 212
и) секционированная рис. 213
