ГОСТ 2.727-68. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники; предохранители

Государственный комитет СССР по стандартам · № ГОСТ 2.727-68Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 13.08.1968 № 1289)

(ред. от 01.10.1993)

Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 13 августа 1968 г. № 1289

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

РАЗРЯДНИКИ; ПРЕДОХРАНИТЕЛИ

Unified system for design documentation. Graphic identifications in schemes. Yaps, arresters and vases

ГОСТ 2.727-68

Группа Т52

МКС 01.080.40

29.240.10

Дата введения

1 января 1971 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.1968 № 1289.

3. Взамен ГОСТ 7624-62 в части разд. 7.

4. Издание (февраль 2005 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., октябре 1993 г. (ИУС 3-81, 5-94).

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.

(Измененная редакция, Изм. № 1, 2).

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731-81.

2. Обозначения защитных и испытательных разрядников приведены в табл. 1.

Таблица 1

НаименованиеОбозначение
1. Промежуток искровой:
а) двухэлектродный. Общее обозначениерис. 1

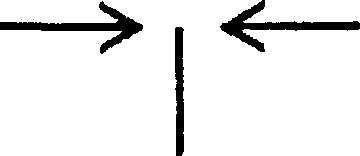

б) двухэлектродный симметричныйрис. 2

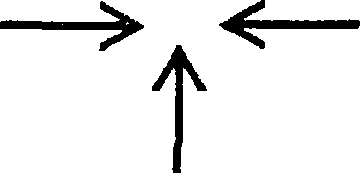

в) трехэлектродныйрис. 3
2. Разрядник. Общее обозначение.рис. 4
Примечание. Если необходимо уточнить тип разрядника, то применяют следующие обозначения:
а) разрядник трубчатыйрис. 5
б) разрядники вентильный и магнитовентильныйрис. 6
в) разрядник шаровойрис. 7
г) разрядник роговойрис. 8
д) разрядник угольныйрис. 9
е) разрядник электрохимическийрис. 10
Примечание к пп. в — е. Допускается обозначения заключать в прямоугольник.
ж) разрядник вакуумныйрис. 11
з) разрядник двухэлектродный ионный с газовым наполнениемрис. 12
и) разрядник ионный управляемыйрис. 13
к) разрядник шаровой с зажигающим электродомрис. 14
л) разрядник симметричный с газовым наполнениемрис. 15
м) разрядник трехэлектродный с газовым наполнениемрис. 16

3. Обозначения высокочастотных разрядников приведены в табл. 2.

Таблица 2

НаименованиеОбозначение
1. Разрядник узкополосный:

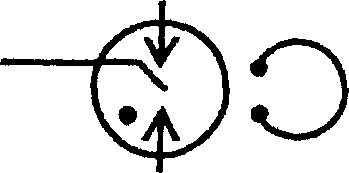

а) с внешним резонаторомрис. 17
б) с внутренним резонаторомрис. 18
Примечание. При обозначении перенастраиваемого разрядника обозначение настройки (стрелку) указывают на изображении того элемента, которым осуществляется настройка, например:

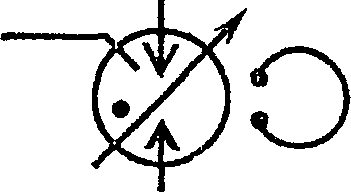

перестройка осуществляется изменением размера разрядного промежутка разрядникарис. 19

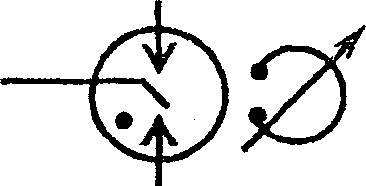

перестройка осуществляется резонаторомрис. 20
2. Включение узкополосного разрядника в волновод:

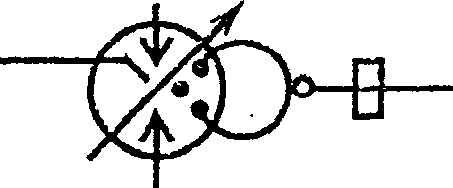

а) связь через отверстие связирис. 21

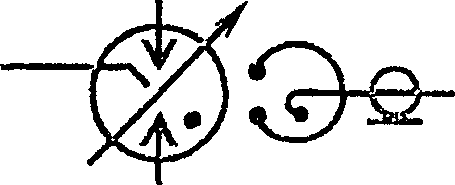

б) связь через петлю связирис. 22
3. Разрядник широкополосный:

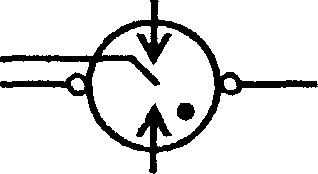

а) защиты приемникарис. 23
б) блокировка передатчикарис. 24
в) предварительной защиты приемникарис. 25
4. Разрядник сдвоенный:
а) защиты приемникарис. 26
б) блокировки передатчикарис. 27

2, 3. (Измененная редакция, Изм. № 1).

4. Обозначения предохранителей приведены в табл. 3.

(Измененная редакция, Изм. № 2).

Таблица 3

Наименование Обозначение
1. Предохранитель пробивной рис. 28
2. Предохранитель плавкий
Общее обозначение		 рис. 29
Примечание. Допускается в обозначении предохранителя указывать утолщенной линией сторону, которая остается под напряжением. рис. 30
3. Предохранитель плавкий:
а) инерционно-плавкий рис. 31
б) тугоплавкий рис. 32
в) быстродействующий рис. 33
4. Катушка термическая (предохранительная) рис. 34
5. Предохранитель с сигнализирующим устройством:
а) с самостоятельной цепью сигнализации рис. 35

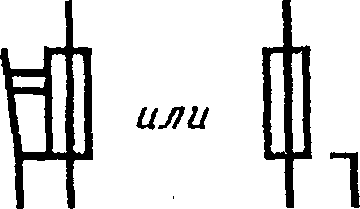

б) с общей цепью сигнализации рис. 36
в) без указания цепи сигнализации рис. 37
6. Выключатель-предохранитель рис. 38
7. Разъединитель-предохранитель рис. 39
8. Выключатель трехфазный с автоматическим отключением любым из плавких предохранителей ударного действия рис. 40
9. Выключатель-разъединитель (с плавким предохранителем) рис. 41
10. Предохранитель плавкий ударного действия
а) общее обозначение рис. 42
б) с трехвыводным контактом сигнализации рис. 43
в) с самостоятельной схемой сигнализации рис. 44
