ГОСТ 19932-99 (ИСО 6615-93). Межгосударственный стандарт. Нефтепродукты. Определение коксуемости методом Конрадсона
(введен в действие Постановлением Госстандарта России от 21.09.1999 № 299-ст)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.2001. Взамен ГОСТ 19932-74.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 19932-74"]:::rst n1["ГОСТ 19932-99"]:::doc click n1 "https://bukva.ai/docs/gost-19932-99" "ГОСТ 19932-99. Межгосударственный стандарт. Нефтепродукты. Определение коксуемости методом Конрадсона (введен в действие Постановлением Госстандарта России от 21.09.1999 N 299-ст)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Постановлением Государственного
комитета Российской Федерации
по стандартизации и метрологии
от 21 сентября 1999 г. № 299-ст
ОПРЕДЕЛЕНИЕ КОКСУЕМОСТИ МЕТОДОМ КОНРАДСОНА
Petroleum products. Determination of carbon residue. Conradson method
Предисловие
1. Разработан Техническим комитетом по стандартизации МТК 31 «Нефтяные топлива и смазочные материалы».
2. Принят и введен в действие Межгосударственным Советом по стандартизации, метрологии и сертификации постановлением (Протокол № 15-99 от 28 мая 1999 г.).
3. Настоящий стандарт содержит полный аутентичный текст международного стандарта ИСО 6615-93 «Нефтепродукты. Определение коксуемости. Метод Конрадсона» с дополнительными требованиями, отражающими потребности экономики страны.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 сентября 1999 г. № 299-ст межгосударственный стандарт ГОСТ 19932-99 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2001 г.
6. Переиздание. Январь 2001 г.
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Настоящий стандарт устанавливает метод определения массовой доли коксового остатка по Конрадсону от 0,01 до 30,0%, образовавшегося после выпаривания и пиролиза относительно нелетучих нефтепродуктов, которые частично подвергаются разложению в процессе перегонки при атмосферном давлении.
Коксовый остаток характеризует склонность нефтепродукта к коксообразованию.
При испытании нефтепродуктов, содержащих золу, определяемую по ГОСТ 28583, ГОСТ 1461, [1], получают завышенные значения коксового остатка.
1. Термин «коксовый остаток» обозначает углеродистый остаток, образующийся при перегонке и пиролизе нефтепродукта. Остаток в основном состоит из углерода, который в дальнейшем может быть подвергнут пиролизу.
2. Значения, полученные по этому методу, численно отличаются от значений, полученных по ГОСТ 8852 [2]. Не найдены удовлетворительные корреляционные данные между результатами, полученными по этим методам для всех испытуемых продуктов, так как испытание на коксовый остаток применяется к широкому ряду нефтепродуктов.
Коксовый остаток по методу Конрадсона применяется для исследования и характеристики тяжелых остатков с установок коксования, которые нельзя анализировать по методу [2].
Метод [3] (микрометод) по точности результатов аналогичен настоящему стандарту и может заменить его и ГОСТ 8852 [2].
3. Коксуемость дистиллятного и остаточного котельного топлив служит приблизительной оценкой склонности топлив образовывать отложения в определенных условиях.
4. Присутствие алкилнитрата в дистиллятных топливах или золообразующих присадок как в дистиллятных, так и остаточных топливах дает коксовый остаток, который выше соответствующего коксового остатка топлива без присадок. Эти значения не коррелируют со склонностью топлива к образованию отложений.
5. Коксуемость базовых смазочных масел может характеризовать склонность масла образовывать отложения в камерах сгорания, и (или) относительный химический состав масел с аналогичной вязкостью.
Большинство товарных смазочных масел содержат золообразующие присадки, зола которых увеличивает массу остатка, поэтому коксовый остаток для этой цели использовать нельзя.
6. Значением коксуемости газойля руководствуются при производстве газа.
Дополнительные требования, отражающие потребности экономики страны, выделены курсивом.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1461-75 Нефть и нефтепродукты. Метод определения зольности
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 2177-99 Нефтепродукты. Методы определения фракционного состава
ГОСТ 2517-85 Нефть и нефтепродукты. Методы отбора проб
ГОСТ 8852-74 Нефтепродукты. Метод определения коксуемости на аппарате типа ЛКН
ГОСТ 9147-80 Посуда и оборудование лабораторные фарфоровые. Технические условия
<*> На территории Российской Федерации действует ГОСТ Р 51574-2000.
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 28583-90 Нефтепродукты. Определение содержания золы
3. СУЩНОСТЬ МЕТОДА
3.1. Взвешенную массу нефтепродукта помещают в тигель и подвергают выпариванию и пиролизу нефтепродукта. Остаток подвергают реакциям распада и коксования при интенсивном нагревании, затем тигель с углеродистым остатком охлаждают в эксикаторе и взвешивают. За результат испытания принимают оставшийся остаток в процентах.
3.2. Для легких продуктов (90% (по объему) перегоняется при температуре ниже 370 °C) испытание можно проводить на 10%-ном (по объему) остатке от перегонки, как указано в Приложении А.
4. АППАРАТУРА И МАТЕРИАЛЫ

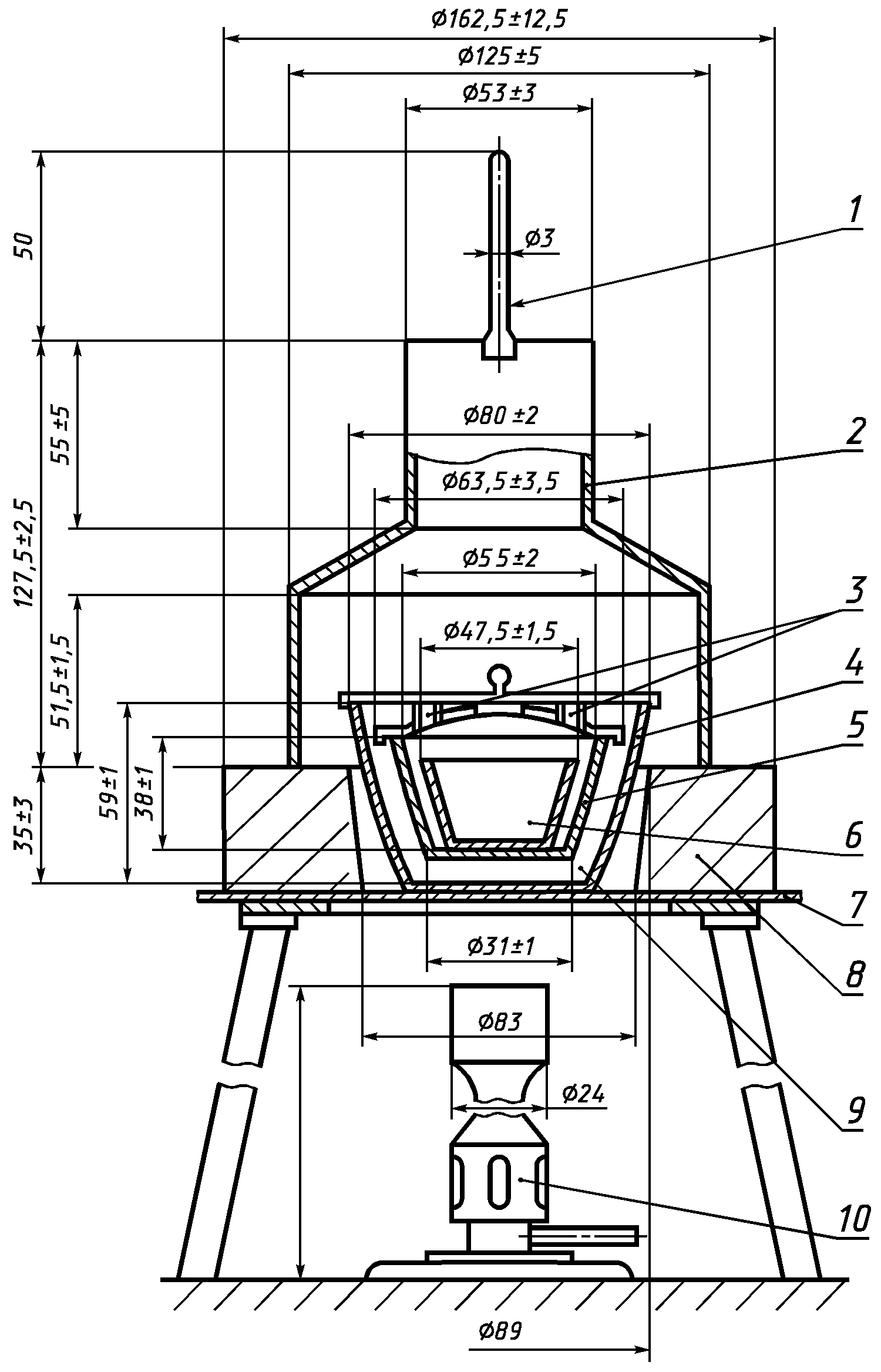

Аппарат для определения коксуемости (рисунок 1). Составные части аппарата приведены в 4.1 - 4.6.
1 — мостик; 2 — кожух; 3 — горизонтальные отверстия; 4 — наружный стальной тигель; 5 — внутренний стальной тигель Скидмора; 6 — фарфоровый или кварцевый тигель; 7 — треугольник (подставка); 8 — подставка (изолятор); 9 — сухой песок 25 см3; 10 — горелка Меккера или любая другая газовая горелка
Рисунок 1. Аппарат для определения коксуемости по Конрадсону
4.1. Фарфоровый тигель 6, полностью покрытый глазурью, или кварцевый тигель вместимостью (30 +/- 1) см3.
4.2. Внутренний стальной тигель Скидмора 5 с крышкой вместимостью (73,5 +/- 8,5) см3. Тигель снабжен крышкой с двумя горизонтальными отверстиями 3 диаметром 6,5 мм без выпускных трубок. Отверстия должны быть чистыми.
4.3. Наружный тигель 4 из листового железа толщиной 0,8 мм. Тигель снабжен крышкой.
На дно тигля насыпают приблизительно 25 см3 сухого песка, слой которого выравнивают перед каждым испытанием так, чтобы после установки внутреннего тигля Скидмора с крышкой крышка внешнего тигля (с песком) закрывалась.
4.4. Подставка 7 треугольной формы из чистой нихромовой проволоки диаметром (2,15 +/- 0,15) мм таких размеров, чтобы после установки дно тигля с крышкой находилось на одном уровне с нижней частью асбестовой или полой металлической подставки (4.6).
4.5. Кожух 2 из листового железа, снабженный верхней вытяжной трубой. Вытяжная труба с перпендикулярными сторонами прикрепляется конусовидной деталью к нижней части конуса. Кожух можно изготавливать из одного куска металла.
Для указания высоты пламени над вытяжной трубой используют мостик 1 из стальной или нихромовой проволоки диаметром 3 мм.
4.6. Подставка 8 круглой или квадратной формы из керамического термостойкого блока, огнеупорного кольца или полого ящика из листового металла.
Подставка имеет в центре сквозное отверстие, представляющее собой перевернутый конус. Стенки отверстия закрыты металлом. При применении огнеупорного кольца из твердого жаропрочного материала металлические стенки не обязательны.
4.7 Горелка 10 Меккера или другая газовая горелка.
4.8 Аппарат для определения коксуемости нефтепродуктов [4].
Допускается применять аппараты другой конструкции, обеспечивающие необходимую точность результатов.
4.9 Тигли низкие фарфоровые № 4 по ГОСТ 9147.
4.10. Емкость для охлаждения или эксикатор по ГОСТ 25336, или соответствующий сосуд, не содержащий осушающего агента.
4.11 Щипцы тигельные или пинцет никелированный.
4.12 Секундомер не ниже 2-го класса точности, часы любой марки.
4.13. Аппарат для разгонки нефтепродуктов типа АРНС по нормативной документации или аппарат другого типа, обеспечивающий необходимую точность результатов.
4.14. Термометр типа ТН-7 [5] или любой другой термометр с ценой деления не более 1 °C.
4.15. Цилиндры измерительные 1-50, 3-50, 1-100, 3-100 по ГОСТ 1770.
4.16 Колбы КРН-100ТС и КН-2-50ТХС по ГОСТ 25336.
4.17. Соль поваренная пищевая по ГОСТ 13830 или другое твердое обезвоживающее вещество.
4.18. Песок, предварительно прокаленный в муфельной печи при 650 °C в течение 2 ч.
4.19. Весы лабораторные общего назначения 2-го класса точности с пределом взвешивания 200 г.
4.20 Шарики стеклянные диаметром 2,5 мм.
5. ПОДГОТОВКА К ИСПЫТАНИЮ
5.2. Чистый фарфоровый тигель прокаливают в течение 2 ч на горелке или в муфельной печи при (800 +/- 50) °C, затем охлаждают 1 — 2 мин на воздухе и 1 ч в эксикаторе и взвешивают с погрешностью не более 0,0002 г.
Прокаливание, охлаждение и взвешивание повторяют до тех пор, пока расхождения между двумя последовательными взвешиваниями не будут превышать 0,0005 г.
5.3. Пробу испытуемого нефтепродукта тщательно перемешивают в течение 5 мин встряхиванием в склянке, заполненной не более 3/4 объема.
Вязкие и парафинистые продукты предварительно нагревают до температуры 50 — 60 °C.
5.4. При содержании воды в нефтепродукте более 0,5% пробу нефтепродукта обезвоживают фильтрованием через прокаленную поваренную соль или другое твердое обезвоживающее вещество.
6. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
6.1. В кварцевый или фарфоровый тигель, доведенный предварительно до постоянной массы (5.2), помещают два стеклянных шарика. Нагревают тигель до температуры не ниже 110 °C, охлаждают и взвешивают с точностью 0,0001 г до тех пор, пока расхождение между последовательными взвешиваниями не будет превышать 0,0005 г. Массу для испытания (таблица 1) взвешивают с точностью 0,005 г. Тигель с пробой помещают в центр тигля Скидмора (4.2).
| Массовая доля коксового остатка по Конрадсону, % | Масса пробы, г | ||||||
| До | 0,10 | включ. | 10 +/- 0,5 <1> | ||||
| От | 0,11 | «» | 5,0 | «» | 10 +/- 0,5 | ||
| «» | 5,01 | «» | 15,0 | «» | 5 +/- 0,5 | ||
| «» | 15,1 | «» | 30,0 | «» | 3 +/- 0,1 | ||
| <1> По возможности пробу следует отбирать из 10%-ного (по объему) остатка после перегонки нефтепродукта (см. Приложение А). | |||||||
Выравнивают песок в большом наружном стальном тигле (4.3) и устанавливают на него тигель Скидмора точно в центр. Закрывают крышками внутренний тигель Скидмора и наружный стальной тигель. Крышка наружного тигля должна обеспечивать выход паров, образующихся при нагревании нефтепродуктов.
6.2. На подставку или кольцо помещают проволочный треугольник (4.4), на треугольник кладут изолятор (4.6), в центр которого помещают комплект тиглей. Комплект накрывают кожухом (колпаком) (4.5), обеспечивающим равномерное распределение тепла. Аппарат ставят в вытяжной шкаф, в котором не должно быть сильной тяги воздуха.
6.3. Под дно наружного тигля подставляют горелку и отмечают время. Нагревают тигли высоким сильным пламенем таким образом, чтобы период от начала нагревания до начала воспламенения паров продолжался (10 +/- 1,5) мин (более быстрая перегонка вызывает вспенивание или слишком высокое пламя). Пламя горелки должно быть высоким и некоптящим. При появлении дыма над вытяжной трубой передвигают и наклоняют горелку так, чтобы пламя сосредоточилось на одной стороне тигля и вызвало воспламенение паров. Когда пары загорелись, нагревание временно прекращают, горелку удаляют, и затем перед ее установкой регулируют скорость нагрева так, чтобы пары равномерно горели над вытяжной трубой, но не выше проволочного мостика (50 мм). Если пламя не поднимается выше трубы, нагревание можно увеличить. Для нефтепродуктов с коксуемостью до 1% период горения должен продолжаться (13 +/- 1) мин, при коксуемости выше 1% — (17 +/- 4) мин.
При невозможности одновременного выполнения требований к пламени паров и времени горения наиболее важно соблюдать время горения.
1. При испытании нефтепродукта массой 5 г или 3 г невозможно точно отрегулировать время от начала нагревания до начала воспламенения паров в пределах, указанных в 6.3. Тем не менее, результаты считают обоснованными.
2. Если при испытании проба пенится и пена выходит через край тигля или после сжигания получается коксовый остаток, вздутый до края тигля и больше, или полоса нагара появляется на внешней стороне тигля, то массу нефтепродукта уменьшают в два раза.
6.4. Когда горение паров прекратится и образование синего дыма не наблюдается, вновь увеличивают пламя горелки и прокаливают дно и нижнюю часть стального тигля до красного цвета, затем еще в течение 7 мин. Общая продолжительность нагрева должна быть (30 +/- 2) мин, включая нагревание, воспламенение и горение.
6.5. После прокаливания горелку удаляют, через 3 мин снимают колпак и крышку с тигля Скидмора (с внутреннего тигля), через 15 мин переносят фарфоровый тигель в эксикатор, охлаждают 30 — 40 мин, исследуют и взвешивают с погрешностью не более 0,0002 г.
Примечание. Если коксовый остаток имеет необычный вид или строение, например шелушение, расслоение (перегрев), слипание (недогрев) или остаток выходит за ободок тигля (выплескивание), испытание следует повторить.
7. ОБРАБОТКА РЕЗУЛЬТАТОВ
7.1 Коксуемость нефтепродукта или 10%-ного остатка при разгонке, %, вычисляют по формуле
\text{Коксуемость} = \frac{m_{3} - m_{1}}{m_{2} - m_{1}} \cdot 100,(1)
где m_{1} — масса пустого тигля с двумя стеклянными шариками, г;
m_{2} — масса тигля с образцом, г;
m_{3} — масса тигля с двумя стеклянными шариками и остатком, г.
8. ВЫРАЖЕНИЕ РЕЗУЛЬТАТОВ
8.1. Результат, полученный по данному методу, записывается как «коксуемость по Конрадсону» или «коксовый остаток по Конрадсону» (10%-ный остаток при разгонке).
8.2. Результат записывают с точностью 0,01% при коксуемости до 9,99% и 0,1% при коксуемости от 10,0 до 30,0%.
8.3. За результат испытания принимают среднее арифметическое результатов двух определений.
9. ТОЧНОСТЬ МЕТОДА
9.1 Точность метода представлена на рисунке 2.
1 — сходимость; 2 — воспроизводимость
9.2 Сходимость r
Расхождение между двумя последовательными результатами испытания, полученными одним и тем же исполнителем на одной и той же аппаратуре при постоянно действующих условиях на идентичном исследуемом материале при нормальном и правильном выполнении метода испытания может превышать значение, приведенное на рисунке 2, только в одном случае из двадцати.
lgr = - 0,89205 + 0,84723lgX + 0,08688(lgX)^{2},
9.3 Воспроизводимость R
Расхождение между двумя единичными и независимыми результатами испытаний, полученными различными исполнителями, работающими в разных лабораториях, на идентичном исследуемом материале при нормальном и правильном выполнении метода испытания, может превышать значение, приведенное на рисунке 2, только в одном случае из двадцати:
lgR = - 0,51571 + 0,67632lgX + 0,05628(lgX)^{2},
где X — среднее арифметическое результатов, %.
10. ПРОТОКОЛ ИСПЫТАНИЯ
Протокол испытания (запись результатов испытаний) должен содержать данные:
- тип и идентификацию испытуемого продукта;
- ссылку на этот стандарт;
- результат испытания (раздел 8);
- любое отклонение по соглашению или по другим документам от указанной методики;
- дату испытания.
При определении коксового остатка нефтепродуктов с коксуемостью менее 0,05% (до 0,10%) например дизельных топлив) берут 10%-ный остаток.
А.1.1. Колба для разгонки из боросиликатного стекла вместимостью 250 см3 и толщиной стенки (1 +/- 0,15) мм (рисунок А.1) и по ГОСТ 2477, вместимостью 125 см3.

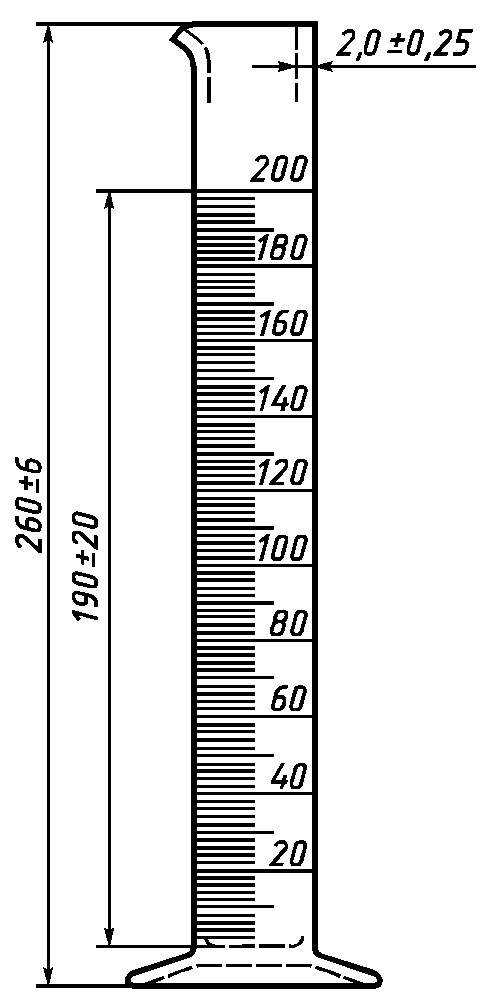

А.1.2. Цилиндр мерный, градуированный, вместимостью 200 см3 и толщиной стенки (2 +/- 0,25) мм (рисунок А.2). Форма основания произвольная, цилиндр должен стоять на поверхности с углом наклона 15°, не опрокидываясь. Края цилиндра должны быть оплавлены огнем.
Цилиндр по ГОСТ 1770 вместимостью 100 см3 с ценой деления 1 см3.
А.1.3. Аппаратура для разгонки по ГОСТ 2177, [8].
1. Рекомендуется применять термометры для высоких температур [8].
2. Если известно, что будет получено достаточное количество остатка при разгонке для выхода коксового остатка массой 0,005 г, можно использовать колбу вместимостью 125 см3. В этом случае для перегонки берут 100 см3 нефтепродукта и отгоняют 89 см3 дистиллята, после этого нагрев прекращают. Дают стечь 1 см3 дистиллята до уровня 90 см3, что составляет 90% отгона. Дистиллят, отгоняющийся свыше 90 см3, собирают в коническую колбу, туда же сливают без потерь теплый остаток из перегонной колбы.
Для каждого определения проводят перегонку не менее двух раз по 100 см3 нефтепродукта, собирая остатки в одну коническую колбу. Собранный остаток тщательно перемешивают и для анализа берут (10,0 +/- 0,5) г смеси. Испытание проводят по 6.1 - 6.4 настоящего стандарта.
А.2.1. Заливают в колбу (200 +/- 1) см3 образца при температуре от 13 до 18 °C.
Температуру охлаждающей бани поддерживают от 0 до 4 °C. Если дистиллят низкозастывающий и может затвердевать в трубке конденсатора, температуру охлаждающей бани повышают во время разгонки до температуры, при которой сохраняется конденсация, а дистиллят остается текучим, но не более 60 °C.
Цилиндр, в котором измерялся образец, без очистки применяют в качестве приемника и устанавливают так, чтобы кончик конденсатора не касался стенки цилиндра.
Вставляют в горлышко колбы плотно подогнанную пробку с термометром или без него (см. А.1.3).
А.2.2. Равномерно нагревают колбу с такой скоростью, чтобы первая капля конденсата упала из змеевика через 10 — 15 мин от начала нагрева.
После падения первой капли передвигают измерительный цилиндр так, чтобы конец трубки конденсатора касался стенки цилиндра. Регулируют нагрев так, чтобы разгонка проходила равномерно со скоростью 8 — 10 см3 в 1 мин.
Когда будет собрано (178 +/- 1) см3 дистиллята, нагрев прекращают и дают возможность стечь конденсату в цилиндр до 180 см3 дистиллята (90% отгона).
А.2.3. Заменяют приемный цилиндр маленькой колбой до стекания последних капель в колбу. Добавляют в эту колбу все еще теплый остаток и хорошо смешивают. Содержимое колбы является 10%-ным остатком от разгонки первоначального продукта (без потерь от испарения).
А.2.4. Теплый свободно текущий остаток от разгонки массой (10 +/- 0,5) г заливают в предварительно взвешенный тигель для определения коксового остатка. После охлаждения взвешивают оставшуюся массу с точностью до 0,005 г и проводят испытания в соответствии с разделом 6 настоящего стандарта.
1. ИСО 6245-82 Нефтепродукты. Определение содержания золы
2. ИСО 4262-78 Нефтепродукты. Определение коксового остатка. Метод Ремсботтола
3. ИСО 10370-93 Нефтепродукты. Определение коксового остатка. Микрометод
4. ТУ 38 110477-88 Аппараты для определения коксуемости нефтепродуктов. Технические условия
5. ТУ 92 887019-90 Термометры стеклянные для определения нефтепродуктов
6. ИСО 3170-75 Нефтепродукты. Жидкие углеводороды. Ручной отбор проб
7. ИСО 3171-75 Нефтепродукты. Жидкие углеводороды. Автоматический способ отбора проб из трубопровода
8. ИСО 3405-88 Нефтепродукты. Определение фракционного состава
------------------------------------------------------------------
