ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАИ ПОЛЫЕ КРУГЛОГО СЕЧЕНИЯ И СВАИ-ОБОЛОЧКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ С НЕНАПРЯГАЕМОЙ АРМАТУРОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete round hole piles and pile-shells. Structure and dimensions

ГОСТ 19804.5-83

Постановлением Государственного комитета СССР по делам строительства от 23 декабря 1982 г. № 296 срок введения установлен

РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР

Государственным комитетом СССР по делам строительства

ИСПОЛНИТЕЛИ

Ю.Г. Трофименков, канд. техн. наук (руководитель темы); В.К. Демидов; Г.М. Лешин; В.Ф. Соколова; Н.А. Ремезова; Э.В. Иванова; И.В. Лазарева, канд. техн. наук; Г.И. Бердичевский, д-р техн. наук; В.А. Якушин, канд. техн. наук; Б.В. Бахолдин, канд. техн. наук; Н.Н. Светликова

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

Зам. Министра Л.Д. Солоденников

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 23 декабря 1982 г. № 296

1. Настоящий стандарт распространяется на железобетонные цельные полые сваи диаметром от 400 до 800 мм, сваи-оболочки диаметром от 1000 до 1600 мм с ненапрягаемой продольной арматурой и устанавливает конструкцию и размеры полых свай круглого сечения, свай-оболочек и арматурных изделий к ним.

2. Железобетонные цельные полые сваи круглого сечения (в дальнейшем — сваи) и сваи-оболочки с ненапрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804.0-78 и настоящего стандарта.

3. Сваи изготовляют с закрытым нижним концом (с наконечником) или с открытым нижним концом (без наконечника). Сваи-оболочки изготовляют с открытым нижним концом.

4. Обозначения марок свай и свай-оболочек должны соответствовать указанным в ГОСТ 19804.0-78. Марки свай с наконечником имеют в конце цифрового обозначения строчную букву «н», например СК 15-40н.

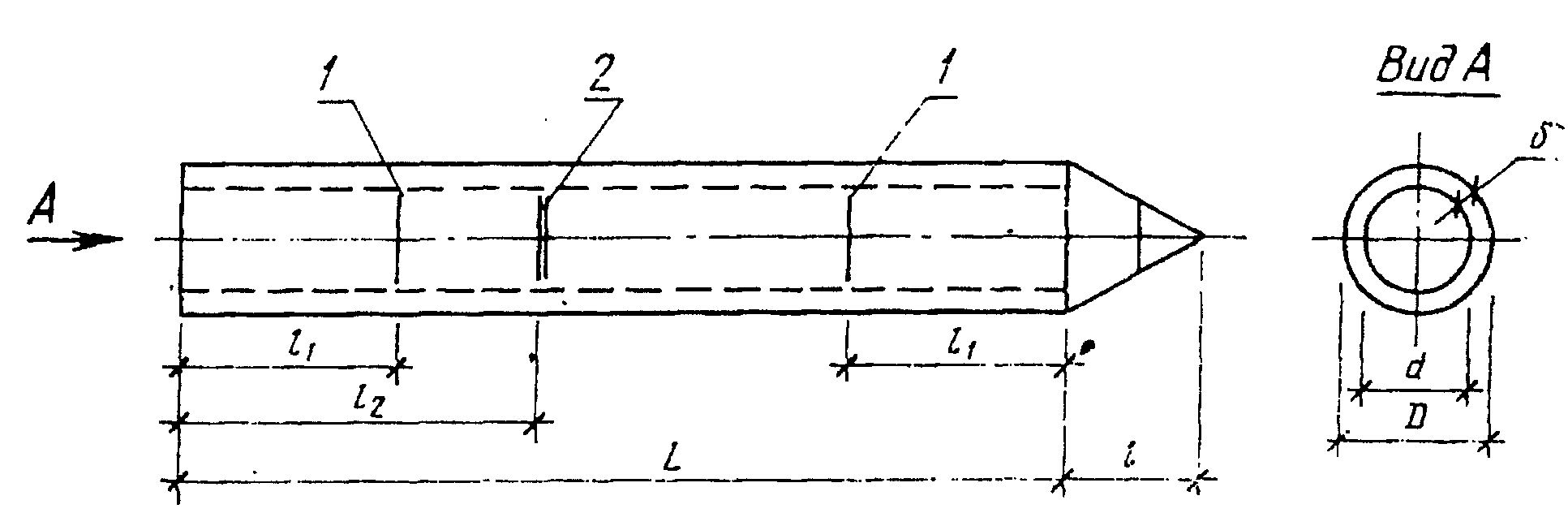

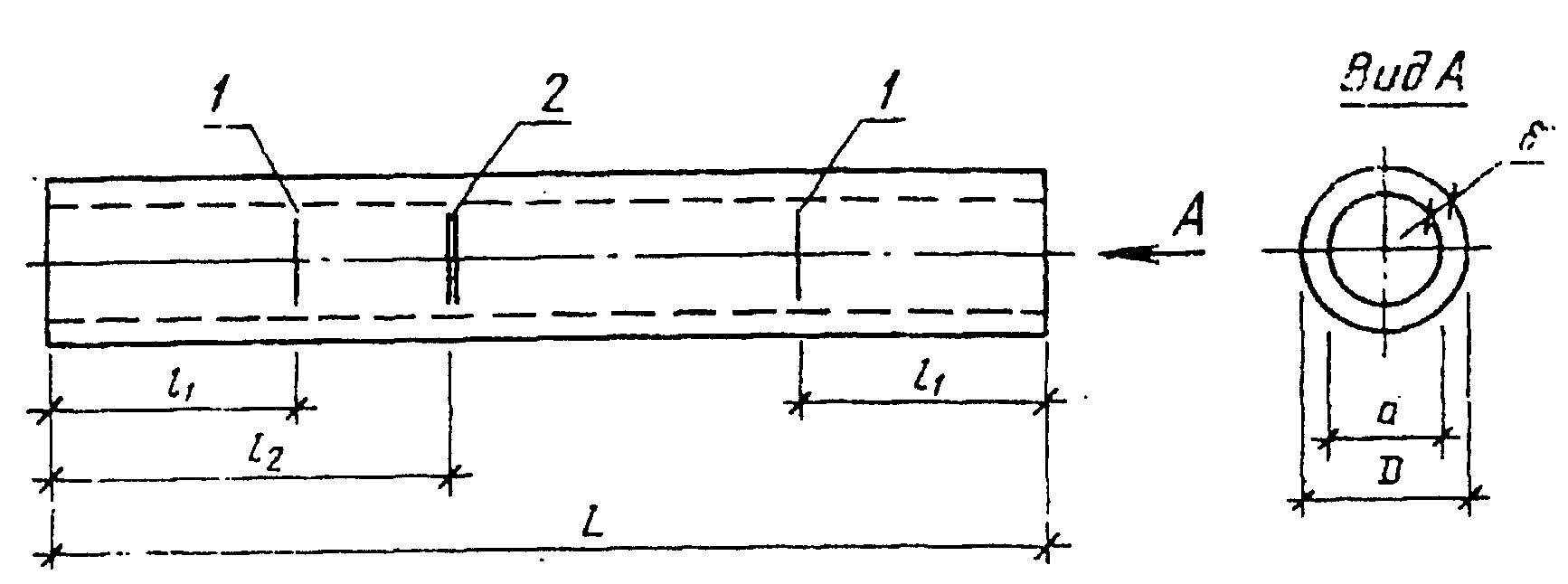

5. Форма, марки, номинальные размеры свай и свай-оболочек, а также проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт. 1, 2 и в табл. 1.

Таблица 1

Примечание. Расход стали на одну сваю (сваю-оболочку) приведен при условии армирования проволокой класса B-I.

6. Условия расчета и применения свай и свай-оболочек даны в справочном Приложении.

7. Марка бетона по прочности на сжатие принимается в соответствии с требованиями ГОСТ 19804.0-78 и настоящего стандарта.

8. Марки бетона по морозостойкости и водонепроницаемости устанавливаются в соответствии с требованиями ГОСТ 19804.0-78.

9. Обвалы бетона с внутренней поверхности с обнажением арматуры не допускаются.

10. В качестве крупного и мелкого заполнителей для бетона свай и свай-оболочек следует применять фракционированный щебень из естественного камня и гравия с размерами фракций 10 — 20 мм и природный обогащенный песок, отвечающие требованиям ГОСТ 10268-80.

Применение гравия в качестве крупного заполнителя не допускается.

11. Сваи и сваи-оболочки армируются пространственными каркасами. В качестве продольной арматуры следует применять горячекатаную арматурную сталь классов А-I и А-III по ГОСТ 5781-82.

Для поперечного армирования следует применять проволоку класса В-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.

12. Арматурные каркасы следует изготовлять на навивочно-сварочных станках. Спираль следует приваривать к продольным стержням в каждом третьем пересечении или в каждом пересечении через два витка на третий.

На расстоянии 0,5 м от концов каркаса спираль должна быть приварена в каждом пересечении к продольным стержням.

Допускается изготовлять арматурные каркасы на специализированных стендах с обязательной контактной точечной сваркой пересечений продольной и поперечной арматуры.

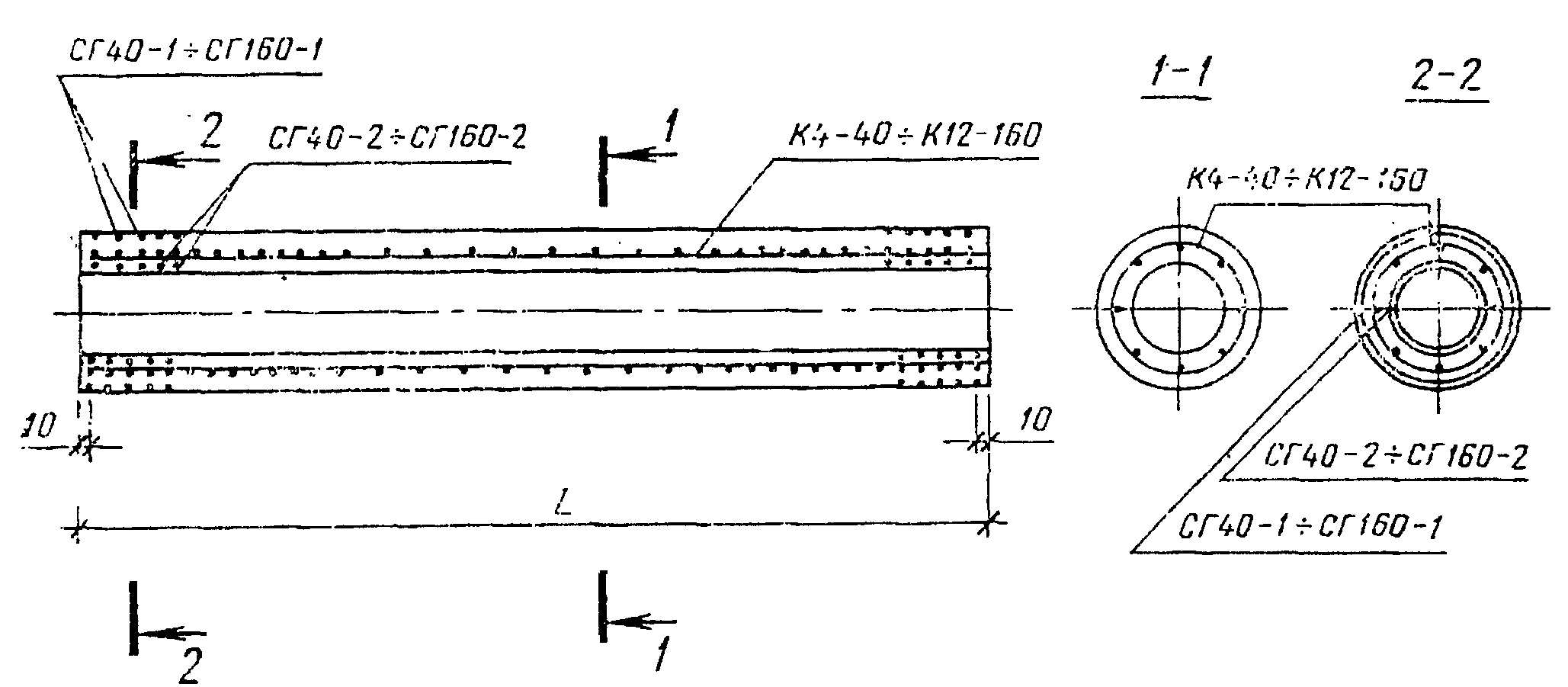

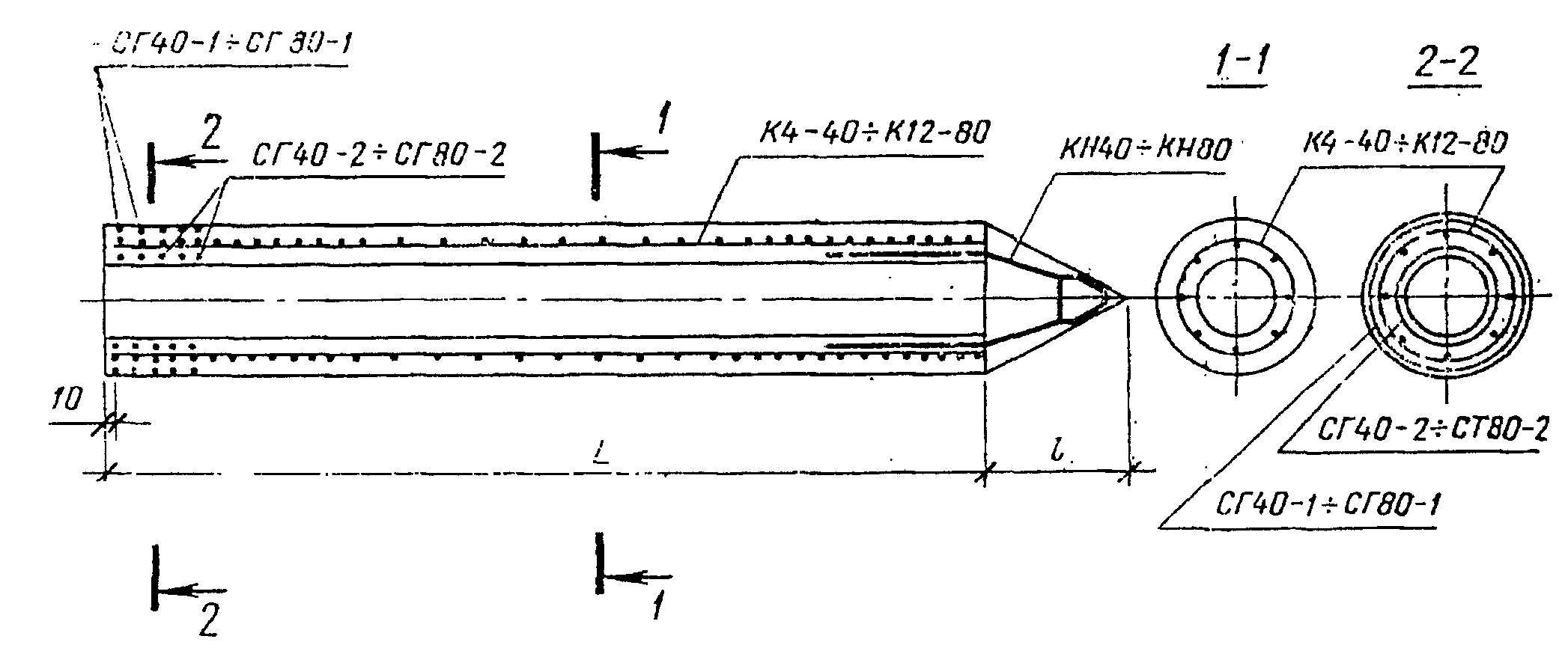

13. Сваи без наконечника и сваи-оболочки следует армировать в соответствии с черт. 3, а сваи с наконечником — в соответствии с черт. 4. Арматурные каркасы следует изготовлять в соответствии с черт. 5.

Спецификация арматурных изделий и выборка стали на одну сваю и сваю-оболочку приведены в табл. 2 и 3, ведомость стержней и выборка стали на один каркас сваи и сваи-оболочки — в табл. 4 и 5.

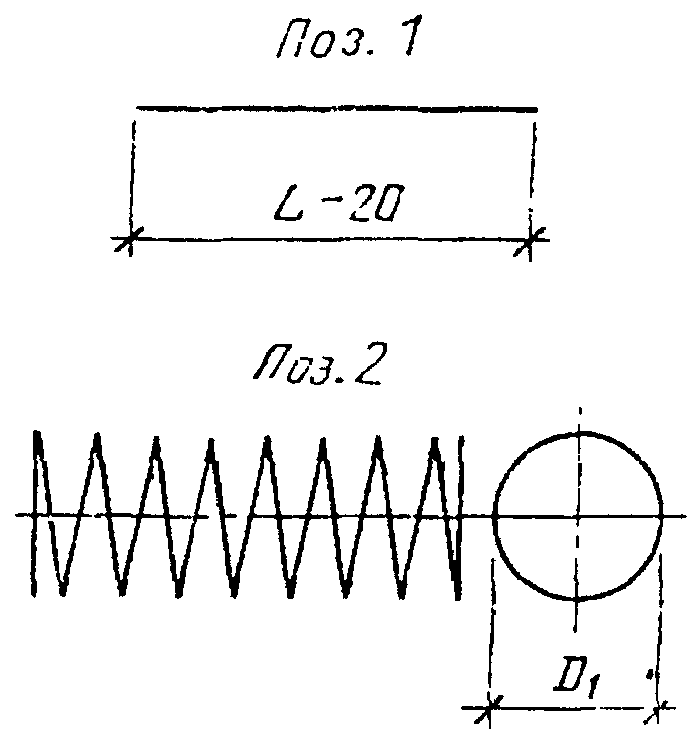

Марка каркаса	Позиция	Эскиз	Диаметр, мм, класс	Размеры, мм			Количество
				L-20	D1	c
К4-40	1		6АI	3980	-	171	6
	2		5BI	64690	337	-	1
К5-40	1		6АI	4980	-	171	6
	2		5BI	75320	337	-	1
К6-40	1		6АI	5980	-	171	6
	2		5BI	85950	337	-	1
К7-40	1		6АI	6980	-	128	8
	2		5BI	96570	337	-	1
К8-40	1		6АIII	7980	-	129	8
	2		5BI	108470	337	-	1
К9-40	1		6АIII	8980	-	129	8
	2		5BI	119220	337	-	1
К10-40	1		6АIII	9980	-	129	10
	2		5BI	129980	337	-	1
К11-40	1		6АIII	10980	-	129	10
	2		5BI	140730	337	-	1
К12-40	1		8АIII	11980	-	128	8
	2		5BI	151480	341	-	1
К13-40	1		8АIII	12980	-	129	8
	2		5BI	162240	341	-	1
К14-40	1		8АIII	13980	-	103	10
	2		5BI	172990	341	-	1
К15-40	1		8АIII	14980	-	103	10
	2		5BI	183750	341	-	1
К16-40	1		8АIII	15980	-	86	12
	2		5BI	194500	341	-	1
К17-40	1		10АIII	16980	-	104	10
	2		5BI	207640	345	-	1
К18-40	1		10АIII	17980	-	104	10
	2		5BI	218520	345	-	1
К4-50	1		6АI	3980	-	167	8
	2		5BI	83810	437	-	1
К5-50	1		6АI	4980	-	167	8
	2		5BI	97570	437	-	1
К6-50	1		6АI	5980	-	167	8
	2		5BI	111330	437	-	1
К7-50	1		6АI	6980	-	167	8
	2		5BI	125080	437	-	1
К8-50	1		6АI	7980	-	168	8
	2		5BI	140110	437	-	1
К9-50	1		6АIII	8980	-	168	8
	2		5BI	153990	437	-	1
К10-50	1		6АIII	9980	-	168	10
	2		5BI	167880	437	-	1
К11-50	1		6АIII	10980	-	168	10
	2		5BI	181760	437	-	1
К12-50	1		8АIII	11980	-	168	8
	2		5BI	195640	441	-	1
К13-50	1		8АIII	12980	-	168	8
	2		5BI	209530	441	-	1
К14-50	1		8АIII	13980	-	134	10
	2		5BI	223410	441	-	1
К15-50	1		8АIII	14980	-	134	10
	2		5BI	237290	441	-	1
К16-50	1		8АIII	15980	-	112	12
	2		5BI	251180	441	-	1
К17-50	1		10АIII	16980	-	135	10
	2		5BI	267450	445	-	1
К18-50	1		10АIII	17980	-	135	10
	2		5BI	281460	445	-	1
К4-60	1		6АI	3980	-	199	8
	2		5BI	99120	517	-	1
К5-60	1		6АI	4980	-	199	8
	2		5BI	115380	517	-	1
К6-60	1	6АI	5980	-	199	8
	2	5BI	131650	517	-	1
К7-60	1	6АI	6980	-	159	8
	2	5BI	147910	517	-	1
К8-60	1	6АIII	7980	-	199	8
	2	5BI	165440	517	-	1
К9-60	1		6АIII	8980	-	160	10
	2		5BI	181830	517	-	1
К10-60	1		8АIII	9980	-	160	8
	2		5BI	198220	521	-	1
К11-60	1		8АIII	10980	-	160	8
	2		5BI	214610	521	-	1
К12-60	1		8АIII	11980	-	160	10
	2		5BI	231000	521	-	1
К13-60	1		8АIII	12980	-	160	10
	2		5BI	247390	521	-	1
К14-60	1		10АIII	13980	-	200	8
	2		5BI	265800	525	-	1
К15-60	1		10АIII	14980	-	200	8
	2		5BI	282320	525	-	1
К16-60	1		10АIII	15980	-	160	10
	2		5BI	298830	525	-	1
К17-60	1		10АIII	16980	-	133	12
	2		5BI	315350	525	-	1
К18-60	1		10АIII	17980	-	133	12
	2		5BI	331920	525	-	1
К4-80	1		6АI	3980	-	185	12
	2		5BI	137400	717	-	1
К5-80	1		6АI	4980	-	185	12
	2		5BI	159940	717	-	1
К6-80	1		6АI	5980	-	185	12
	2		5BI	182470	717	-	1
К7-80	1		6АI	6980	-	185	12
	2		5BI	205010	717	-	1
К8-80	1		8АI	7980	-	185	12
	2		5BI	228810	721	-	1
К9-80	1		8АI	8980	-	185	12
	2		5BI	251470	721	-	1
К10-80	1		8АI	9980	-	185	12
	2		5BI	274130	721	-	1
К11-80	1		8АIII	10980	-	159	14
	2		5BI	296800	721	-	1
К12-80	1		8АIII	11980	-	159	14
	2		5BI	319460	721	-	1
К6-100	1		12АIII	5980	-	205	14
	2		5BI	236370	897	-	1
К7-100	1		12АIII	6980	-	205	14
	2		5BI	265550	897	-	1
К8-100	1		12АIII	7980	-	205	14
	2		5BI	294740	897	-	1
К9-100	1		12АIII	8980	-	205	14
	2		5BI	323930	897	-	1
К10-100	1		12АIII	9980	-	205	14
	2		5BI	353120	897	-	1
К11-100	1		12АIII	10980	-	205	14
	2		5BI	382310	897	-	1
К12-100	1		12АIII	11980	-	205	14
	2		5BI	411490	897	-	1
К6-120	1		10АIII	5980	-	194	18
	2		5BI	286200	1093	-	1
К7-120	1		10АIII	6980	-	194	18
	2		5BI	321540	1093	-	1
К8-120	1		10АIII	7980	-	194	18
	2		5BI	356880	1093	-	1
К9-120	1		10АIII	8980	-	194	18
	2		5BI	392220	1093	-	1
К10-120	1		10АIII	9980	-	194	18
	2		5BI	407560	1093	-	1
К11-120	1		10АIII	10980	-	194	18
	2		5BI	462900	1093	-	1
К12-120	1	10АIII	11980	-	194	18
	2	5BI	498240	1093	-	1
К6-160	1	12АIII	5980	-	170	28
	2	5BI	388940	1497	-	1
К7-160	1	12АIII	6980	-	170	28
	2	5BI	436960	1497	-	1
К8-160	1	12АIII	7980	-	170	28
	2	5BI	484980	1497	-	1
К9-160	1	12АIII	8980	-	170	28
	2	5BI	533000	1497	-	1
К10-160	1	12АIII	9980	-	170	28
	2	5BI	581020	1497	-	1
К11-160	1	12АIII	10980	-	170	28
	2	5BI	629040	1497	-	1
К12-160	1	12АIII	11980	-	170	28
	2	5BI	677060	1497	-	1

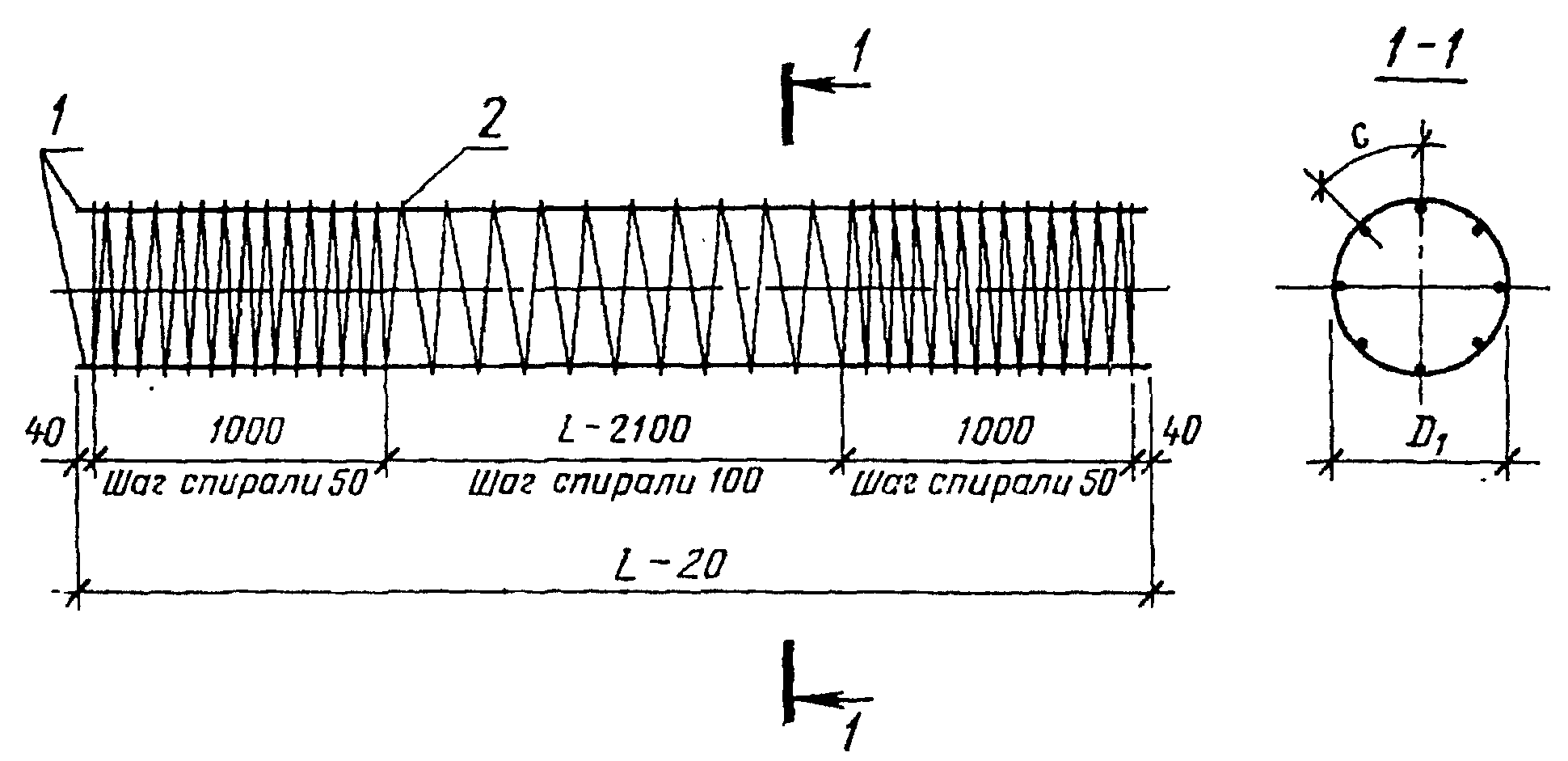

Примечание. Размеры каркасов сваи и сваи-оболочки обозначены на черт. 5.

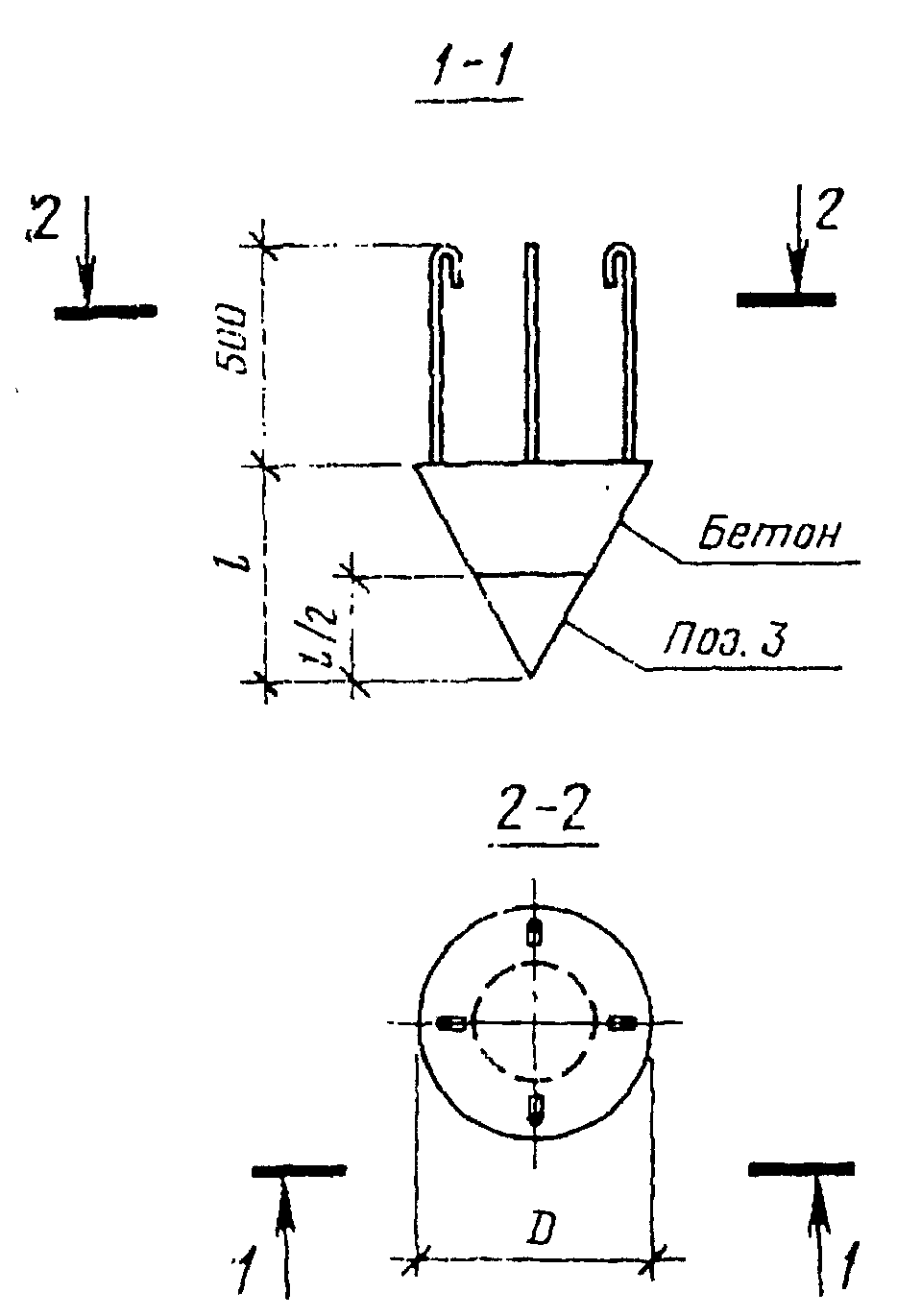

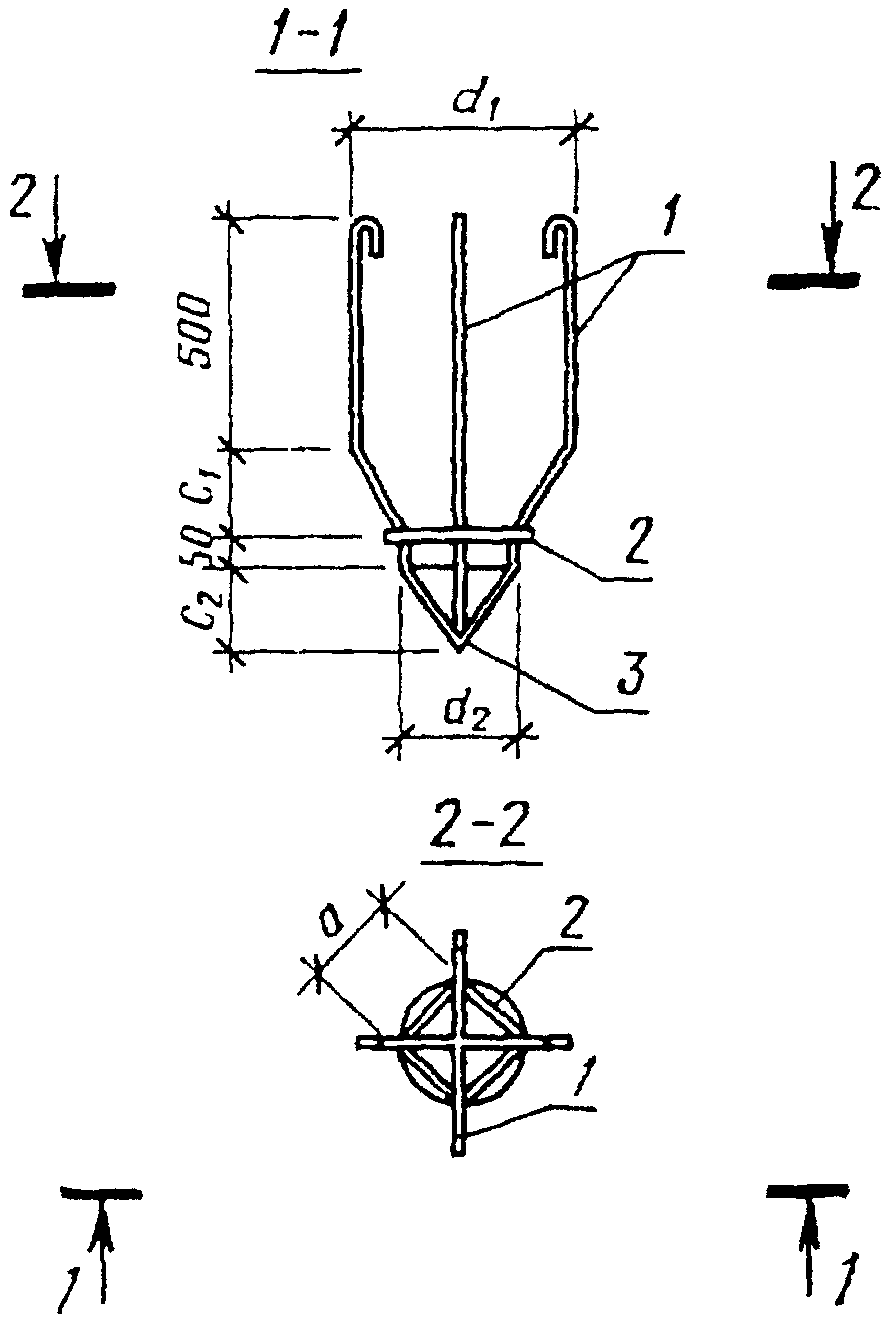

14. Форма, номинальные размеры наконечников должны соответствовать указанным на черт. 6, 7 и в табл. 1. Марки каркасов наконечников приведены в табл. 2.

Для армирования наконечника свай следует применять арматурную сталь класса А-I по ГОСТ 5781-82 и листовую сталь по ГОСТ 19903-74.

Ведомость стержней и выборка стали на каркас наконечника приведены в табл. 6 и 7.

Марка каркаса наконечника	Позиция	Эскиз	Диаметр, мм, класс	Размеры, мм						Длина, мм	Количество
				c1	c2	d1	d2	a	R
КН40	1		8АI	150	170	310	190	-	-	1932	2
	2		8АI	-	-	-	-	148	-	592	1
	3		-	-	-	-	-	-	223	-	1
КН50	1		8АI	200	220	410	238	-	-	2154	2
	2		8АI	-	-	-	-	183	-	732	1
	3		-	-	-	-	-	-	279	-	1
КН60	1		8АI	250	270	490	288	-	-	2371	2
	2		8АI	-	-	-	-	225	-	900	1
	3		-	-	-	-	-	-	335	-	1
КН80	1		8АI	350	370	690	388	-	-	2818	2
	2		8АI	-	-	-	-	298	-	1192	1
	3		-	-	-	-	-	-	446	-	1

Арматурные выпуски наконечников следует скреплять с продольной арматурой сваи точечной сваркой или вязальной проволокой. Наконечник следует устанавливать по шаблону.

15. Концы сваи без наконечника и сваи-оболочки должны быть усилены спиралями из проволоки класса В-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.

Марки, ведомость стержней и выборка стали на спирали приведены в табл. 8.

Таблица 8

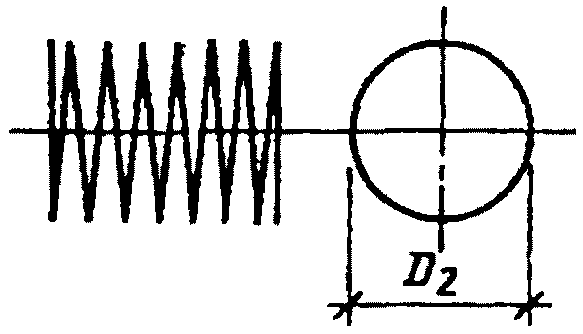

Марка спирали	Эскиз	Диаметр, мм, класс	Длина заготовки l, мм	D2, мм	Количество витков	Масса, кг
СГ40-1		5BI	7450	395	6	1,2
СГ40-2			5100	270		0,8
СГ50-1			10890	495	7	1,7
СГ50-2			8140	370		1,3
СГ60-1			14950	595	8	2,3
СГ60-2			10810	430		1,7
СГ80-1			24970	795	10	3,8
СГ80-2			19790	630		3,1
СГ100-1			37500	995	12	5,8
СГ100-2			29770	790		4,6
СГ120-1			52540	1195	14	8,1
СГ120-2			43530	990		6,7
СГ160-1			90150	1595	18	13,9
СГ160-2			78570	1390		12,1

16. Все сварные соединения должны удовлетворять требованиям ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78.

18. Подъем свай и свай-оболочек следует производить захватами в местах, отмеченных на поверхности свай и свай-оболочек краской: в виде одинарной полосы — при транспортировании и выемке из опалубки на расстоянии l_{1} от торца, в виде двойной полосы — при подъеме на копер на расстоянии l_{2} от торца. Отметки наносят на двух противоположных сторонах поверхности свай и свай-оболочек, длина отметки должна быть не менее 10 см для полых свай и 20 см для свай-оболочек. Разметку мест захвата производят в соответствии с черт. 1, 2 и табл. 1. Краски должны быть несмываемыми. Конструкции захвата должны удовлетворять требованиям техники безопасности.

Сваи и сваи-оболочки, для которых не указаны места подъема при транспортировании и выемке из опалубки, разрешается поднимать за торцы при помощи захватов специальной конструкции.

При складировании и транспортировании прокладки под такие сваи и сваи-оболочки следует располагать на расстоянии 0,5 м от торцов.

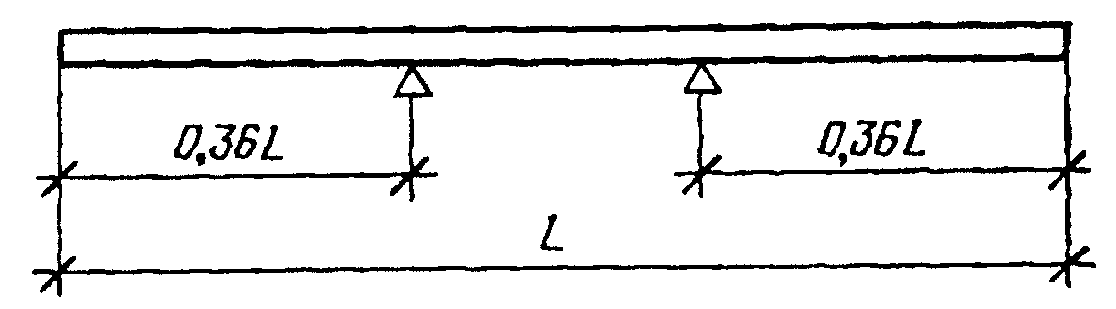

19. Сваи длиной 6 м и более должны быть испытаны на раскрытие трещин путем укладки их на две опоры, расположенные по схеме, указанной на черт. 8.

После укладки сваи на две опоры через 10 мин производят осмотр ее верхней поверхности над опорами. Сваю считают выдержавшей испытание, если ширина раскрытия трещин не превышает 0,2 мм. Ширину раскрытия трещин измеряют с точностью до 0,05 мм.

Сваи-оболочки, изготовленные по чертежам, приведенным в настоящем стандарте, на раскрытие трещин не испытывают.

1. Сваи и сваи-оболочки, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины цилиндрической части сваи и сваи-оболочки, по прочности и по кратковременному раскрытию трещин до a_{\text{т}.\text{кр}.} = 0,3 мм.

Коэффициент перегрузки к нагрузке от собственного веса не учитывают.

Коэффициент динамичности принят равным:

1,5 — при расчете по прочности;

1,25 — при расчете по раскрытию трещин.

2. Сваи-оболочки рассчитаны также на вибропогружение. Рекомендуемые марки вибропогружателей приведены в таблице.

3. При проектировании свайных фундаментов сваи и сваи-оболочки должны быть рассчитаны по прочности и раскрытию трещин на нагрузки, передаваемые на сваю или сваю-оболочку в строительный и эксплуатационный периоды. При этом допустимую ширину раскрытия трещин принимают в соответствии с требованиями СНиП II-21-75.

4. При проверке свай и свай-оболочек по прочности и раскрытию трещин до a_{\text{т}.\text{дл}} = 0,3 мм на внецентренное сжатие от эксплуатационных нагрузок М и № допускается пользоваться графиками, приведенными на черт. 1 - 5 настоящего Приложения.

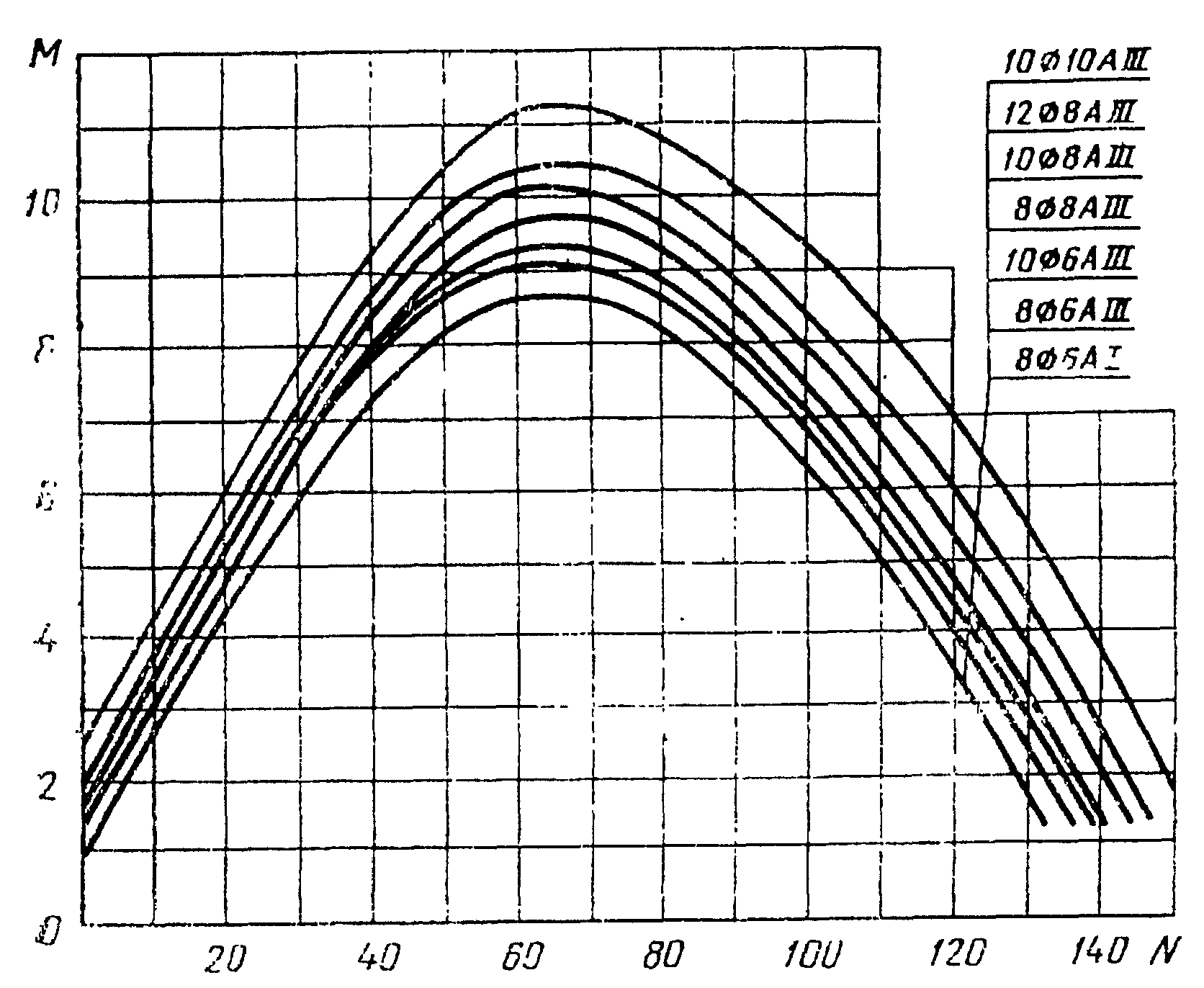

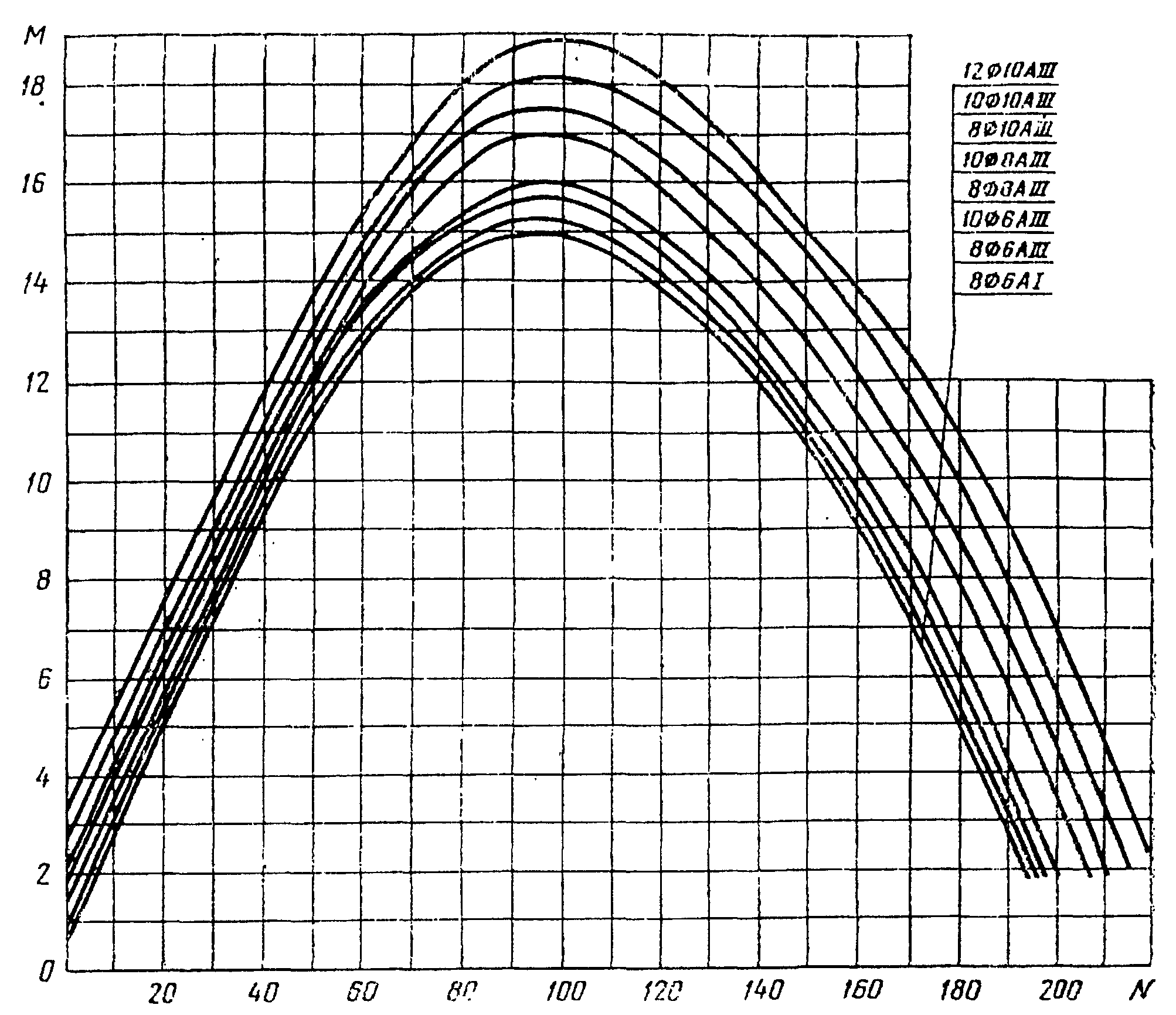

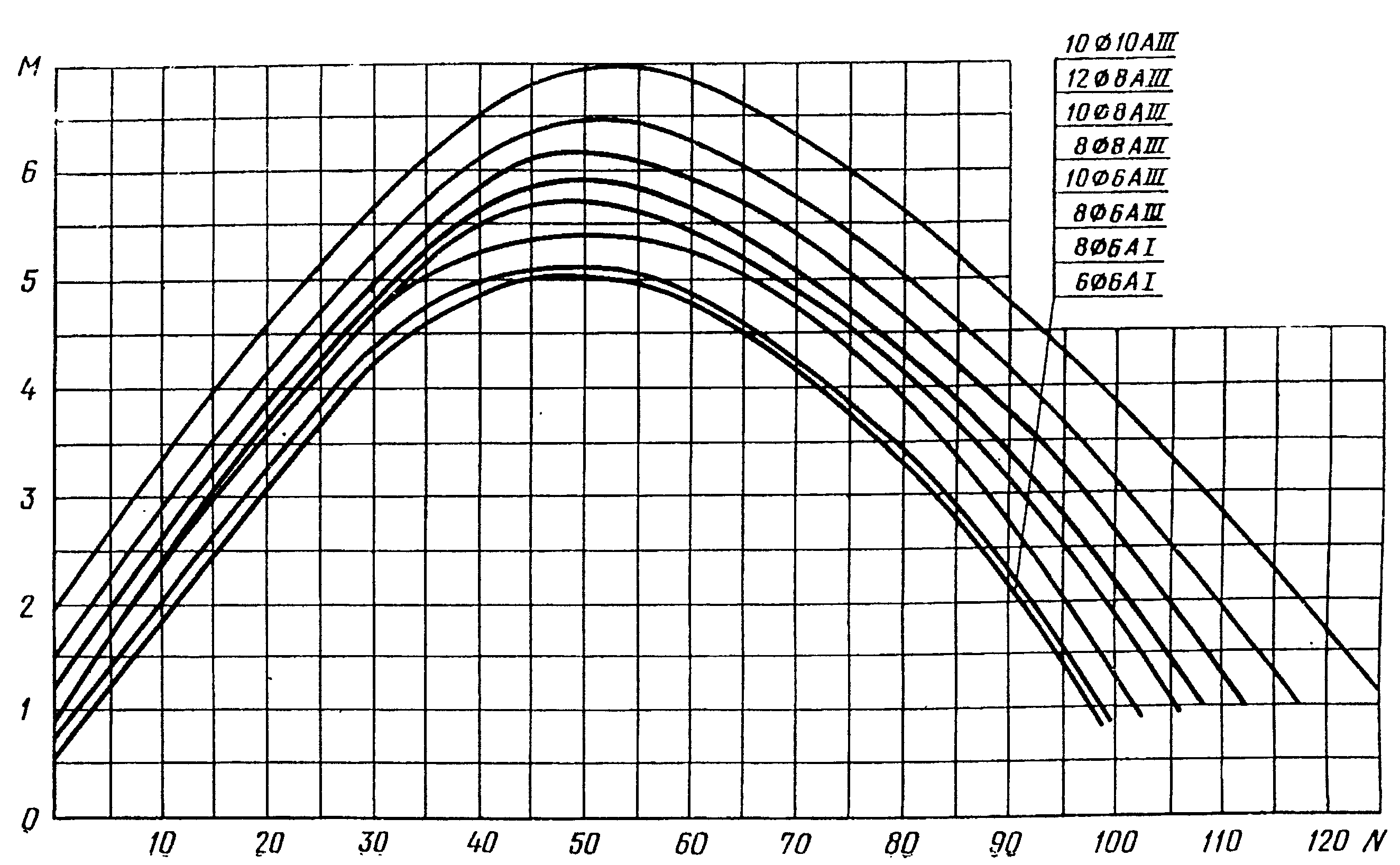

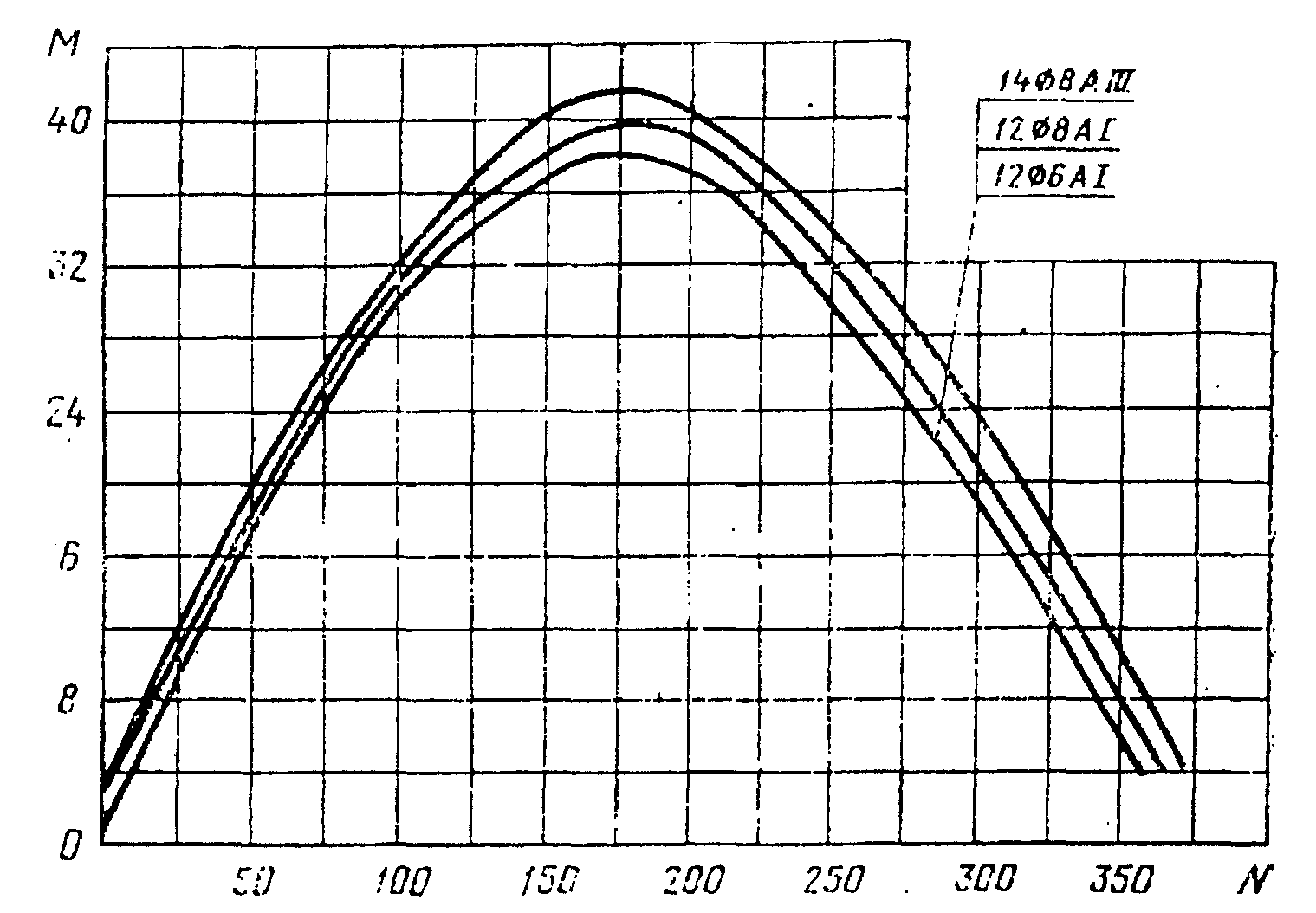

На графиках приняты обозначения: N — нормальная сила, тс и М — изгибающий момент относительно оси сваи или сваи-оболочки, тсм, передаваемые на сваю или сваю-оболочку при эксплуатации здания и сооружения. Предполагается, что свая или свая-оболочка по всей длине находится в грунте, и ее продольный изгиб не учитывают.

5. После выбора длины и сечения сваи и сваи-оболочки (по геологическим условиям) устанавливают класс, диаметр и количество стержней продольной арматуры в соответствии с настоящим стандартом.

6. Если точка с координатами M и № лежит ниже кривой, соответствующей принятому армированию сваи или сваи-оболочки, то выбранная свая или свая-оболочка удовлетворяет расчету по прочности и раскрытию трещин на эксплуатационные нагрузки М и N, если точка лежит выше — не удовлетворяет.
