ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ТРАМВАЙНЫХ ПУТЕЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete slabs for tramway track pavements. Structure and dimensions

ГОСТ 19231.1-83

Группа Ж33

ОКП 58 4600

Постановлением Государственного комитета СССР по делам строительства от 26 января 1983 г. № 18 срок введения установлен с 01.01.1984.

Переиздание. Февраль 1984 г.

1. Настоящий стандарт распространяется на железобетонные плиты типов 1П, 2П и 3П, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий трамвайных путей, и устанавливает конструкцию плит и арматурных изделий к ним.

2. Плиты должны удовлетворять всем требованиям ГОСТ 19231.0-83 и настоящего стандарта.

3. Технические показатели плит приведены в табл. 1.

Таблица 1

Марка плитыНормативная подвижная автомобильная нагрузкаКласс бетона по прочности на сжатиеРасход материалов на плиту
Бетон, м3Сталь, кг
1П14.15.12Н-30В300,2519,73
1П14.15.10Н-100,2118,19
1П14.17.12Н-300,2921,89
1П14.17.10Н-100,2420,22
1П14.19.12Н-300,3122,20
1П14.19.10Н-100,2620,98
1П14.21.12Н-300,3524,81
1П14.21.10Н-100,2923,46
1П7.14.12Н-300,1110,42
1П7.14.10Н-100,098,58
2П14.15.12Н-300,2216,98
2П14.15.10Н-100,2016,06
2П14.17.12Н-300,2619,07
2П14.17.10Н-100,2318,01
2П14.19.12Н-300,2819,46
2П14.19.10Н-100,2418,32
2П14.21.12Н-300,3121,45
2П14.21.10Н-100,2720,19
2П7.14.12Н-300,097,15
2П7.14.10Н-100,086,06
3П7.7.8Н-300,046,06

4. Армирование плит должно соответствовать приведенному на черт. 1 - 4.

5. Спецификация арматурных изделий и выборка стали на одну плиту приведены в табл. 2 и 3.

6. Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 5 - 10 и в табл. 2.

7. Соединение стержней следует производить контактной точечной сваркой по ГОСТ 14098-68 и СН 393-78.

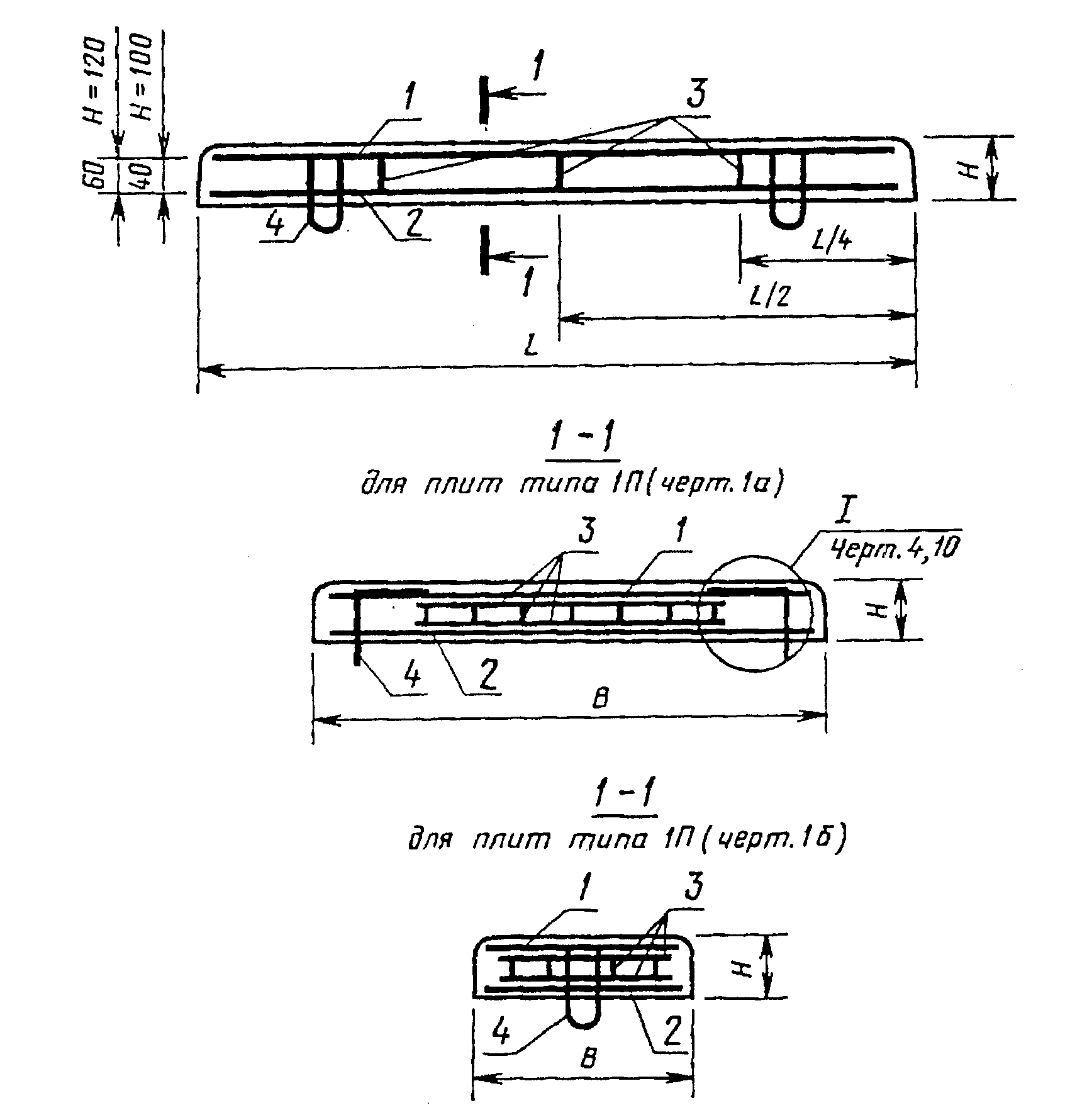

Армирование плит типа 1П
(черт. 1 а, б по ГОСТ 19231.0-83)

рис. 1

H, L, B — по ГОСТ 19231.0-83; 1 — верхняя сетка
(С1, С3, С5, С7, С21);
2 — нижняя сетка (С2, С4, С6, С8, С9, С10, С11, С12, С22, С23);
3 — фиксатор (Ф1, Ф2, Ф3, Ф4);
4 — подъемная технологическая петля (Т1-1, Т1-2)

Черт. 1

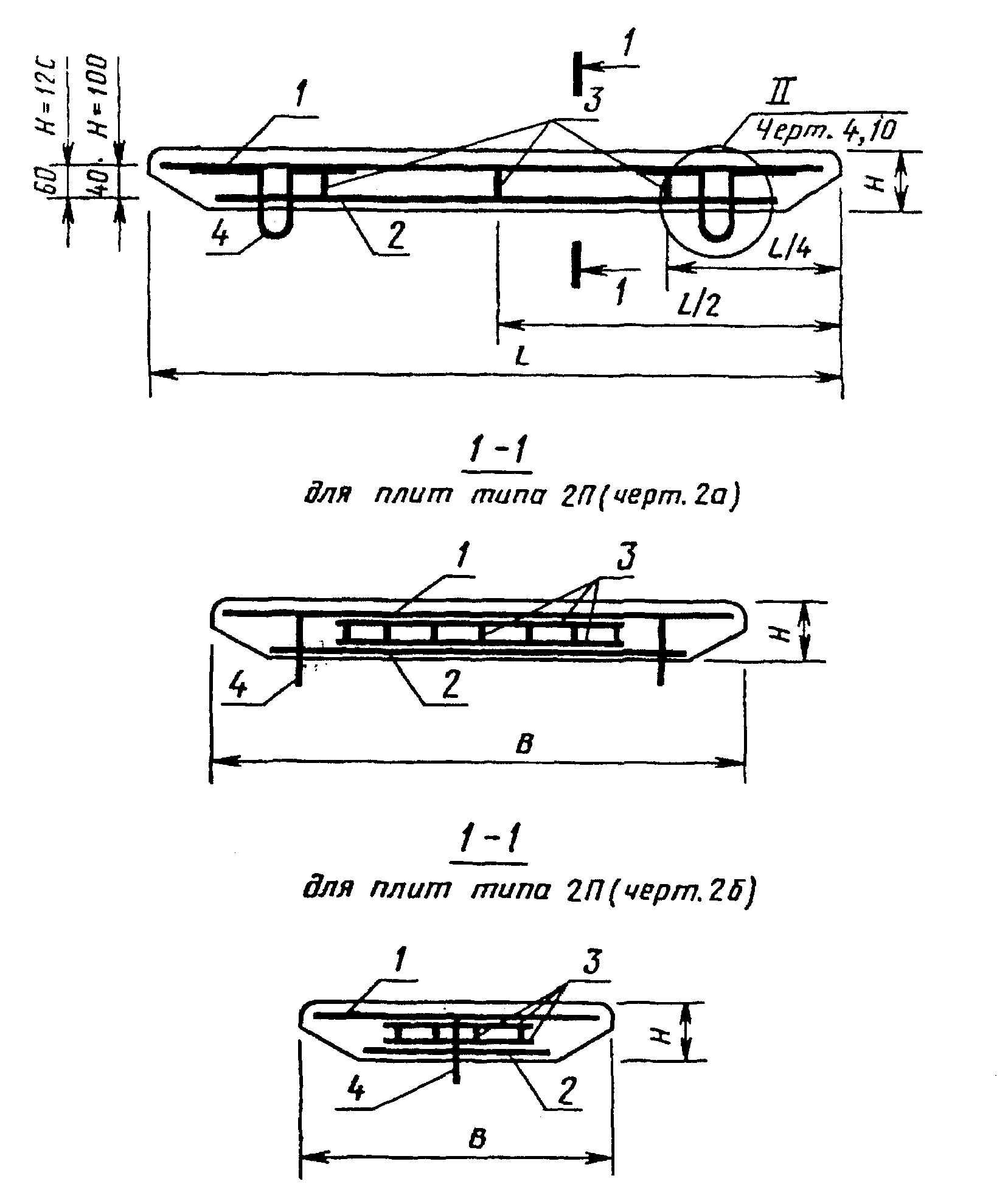

Армирование плит типа 2П
(черт. 2 а, б по ГОСТ 19231.0-83)

рис. 2

H, L, B — по ГОСТ 19231.0-83; 1 — верхняя сетка (С1, С3, С5, С7, С21);
2 — нижняя сетка (С13, С14, С15, С16, С17, С18, С19, С20, С24, С25);
3 — фиксатор (Ф1, Ф2, Ф3, Ф4);
4 — подъемная технологическая петля (Т2-1, Т2-2)

Черт. 2

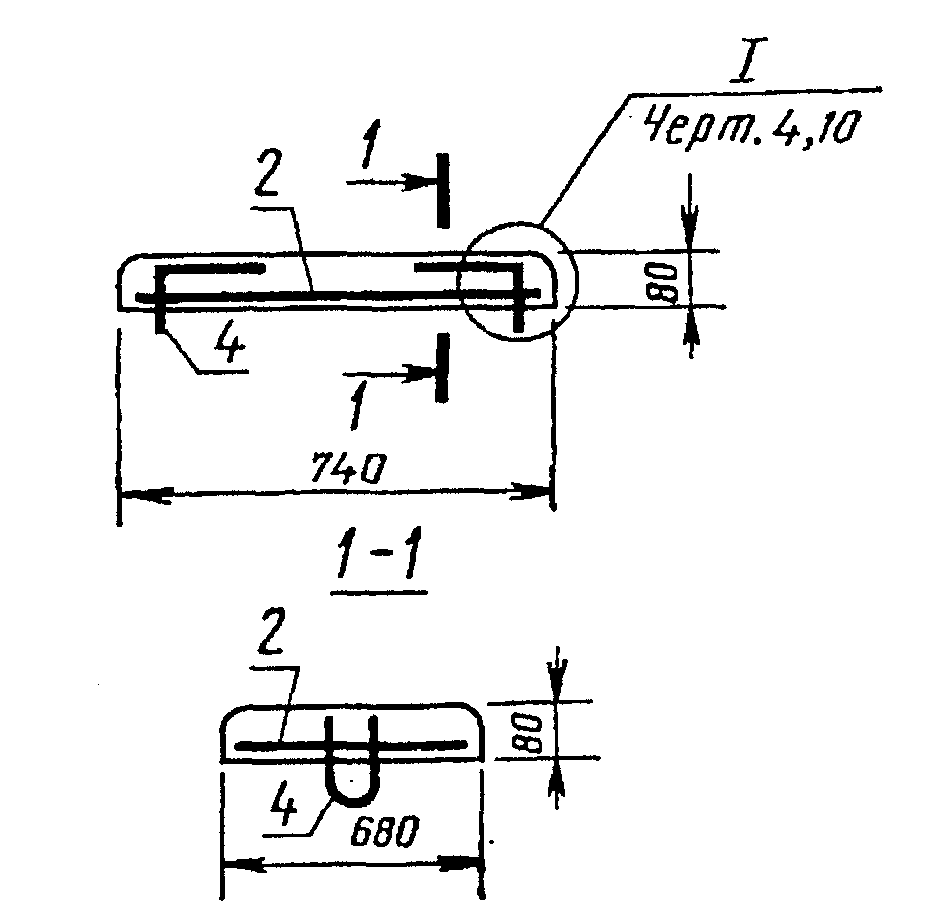

Армирование плит типа 3П
(черт. 3 по ГОСТ 19231.0-83)

рис. 3

2 — нижняя сетка (С26);
4 — подъемная технологическая плита (Т1-3)

Черт. 3

рис. 4

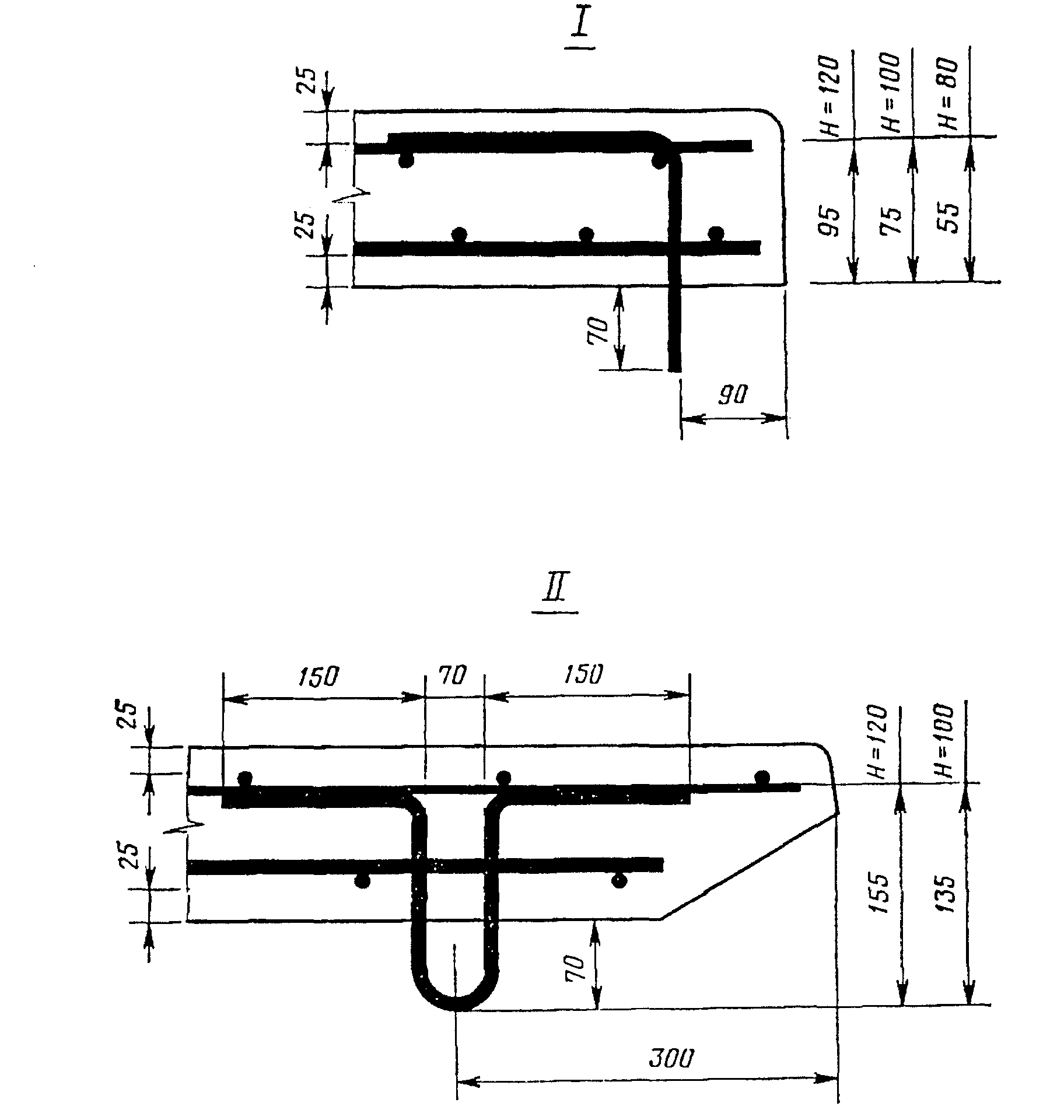

Черт. 4

Таблица 2

Марка арматурного изделияНомер позицииДиаметр, мм, классДлина, ммКоличествоОбщая длина, мМасса отдельных стержней, кгОбщая масса, кг
12345678
С116АIII1450710,152,253,79
25BpI1340810,721,54
С2310АIII1450811,607,1613,51
48AIII13401216,086,35
С356АIII1670711,692,604,34
25BpI1340912,061,74
С4610АIII1670813,368,2415,12
48AIII13401317,426,88
С576АIII1800712,602,804,54
25BpI1340912,061,74
С6810АIII1800814,408,8815,23
48AIII13401216,086,35
С796АIII2010714,073,125,05
25BpI13401013,401,93
С81010АIII2010816,089,9217,33
48AIII13401418,767,41
С9310АIII1450710,156,2612,08
48AIII13401114,745,82
С10610АIII1670711,697,2113,56
48AIII13401216,086,35
С11810АIII1800712,607,7714,12
48AIII13401216,086,35
С121010АIII2010714,078,6816,09
48AIII13401418,767,41
С131110АIII1250810,006,1711,12
128AIII11401112,544,95
С141310АIII1470811,767,2612,66
128AIII11401213,685,40
С151410АIII1600812,807,9012,85
128AIII11401112,544,95
С161510АIII1810814,488,9314,33
128AIII11401213,685,40
С171110АIII125078,755,4010,35
128AIII11401112,544,95
С181310АIII1470710,296,3511,75
128AIII11401213,685,40
С191410АIII1600711,206,9111,86
128AIII11401112,544,95
С201510АIII1810712,677,8213,22
128AIII11401213,685,40
С21166АIII133045,321,181,82
175BpI63074,410,64
С221810АIII133067,984,927,37
198AIII620106,22,45
С23208АIII133067,983,155,60
198AIII620106,22,45
С242110АIII113044,522,794,28
228AIII42093,781,49
С25238АIII113044,521,793,28
228AIII42093,781,49
С262410АIII68064,082,525,20
2510AIII62074,342,68
Ф114BpI8070,560,050,17
24BpI65021,300,12
Ф234BpI6070,420,040,16
24BpI65021,300,12
Ф314BpI8040,320,030,09
44BpI35020,70,06
Ф434BpI6040,240,020,08
44BpI35020,70,06
Т1-1110АII78510,7850,480,48
Т1-2210АII74510,7450,460,46
Т1-3310АII70510,7050,430,43
Т2-1110АII63010,6300,390,39
Т2-2210АII59010,5900,360,36

Примечание. Арматура класса A-III диаметром 10 мм может быть заменена арматурой класса Aт-III диаметром 10 мм по ГОСТ 10884-81.

Таблица 3

Марка плитыСеткаФиксаторПодъемная технологическая петляВыборка арматурной стали, кг
верхняянижняяКласс А-II по ГОСТ 5781- 82. ДиаметрИтогоКласс А-III по ГОСТ 5781-82. Диаметр, ммИтогоКласс Bp-I по ГОСТ 6727-80. Диаметр, ммИтогоВсего
МаркаКолвоМаркаКолвоМаркаКолвоМаркаКоличество10 мм6810 <*>45
1П14.15.12C11C21Ф13Т1-140,481,922,256,357,1615,760,171,542,0519,73
1П14.15.10C9Ф2Т1-20,461,842,255,826,2614,330,161,542,0218,19
1П14.17.12C3C4Ф1Т1-10,481,922,606,888,2417,720,171,742,2521,89
1П14.17.10C10Ф2Т1-20,461,842,606,357,2116,160,161,742,2220,22
1П14.19.12C5C6Ф1Т1-10,481,922,806,358,8818,030,171,742,2522,20
1П14.19.10C11Ф2Т1-20,461,842,806,357,7716,920,161,742,2220,98
1П14.21.12C7C8Ф1Т1-10,481,923,127,419,9220,450,171,932,4424,81
1П14.21.10C12Ф2Т1-20,461,843,127,418,6819,210,161,932,4123,46
1П7.14.12C21C22Ф3Т1-120,480,961,182,454,928,550,090,640,9110,42
1П7.14.10C23Ф4Т1-20,460,921,185,60-6,780,080,640,888,58
2П14.15.12C1C13Ф1Т2-140,391,562,254,956,1713,370,171,542,0516,98
2П14.15.10C17Ф2Т2-20,361,442,254,955,4012,600,161,542,0216,06
2П14.17.12C3C14Ф1Т2-10,391,562,605,407,2615,260,171,742,2519,07
2П14.17.10C18Ф2Т2-20,361,442,605,406,3514,350,161,742,2218,01
2П14.19.12C5C15Ф1Т2-10,391,562,804,957,9015,650,171,742,2519,46
2П14.19.10C19Ф2Т2-20,361,442,804,956,9114,660,161,742,2218,32
2П14.21.12C7C16Ф1Т2-10,391,563,125,408,9317,450,171,932,4421,45
2П14.21.10C20Ф2Т2-20,361,443,125,407,8216,340,161,932,4120,19
2П7.14.12C21C24Ф3Т2-120,390,781,181,492,795,460,090,640,917,15
2П7.14.10C25Ф4Т2-20,360,721,183,28-4,460,080,640,886,06
3П7.7.8--C26--Т1-30,430,86--5,205,20---6,06

<*> Арматура класса A-III может быть заменена арматурой класса Aт-III по ГОСТ 10884-81.

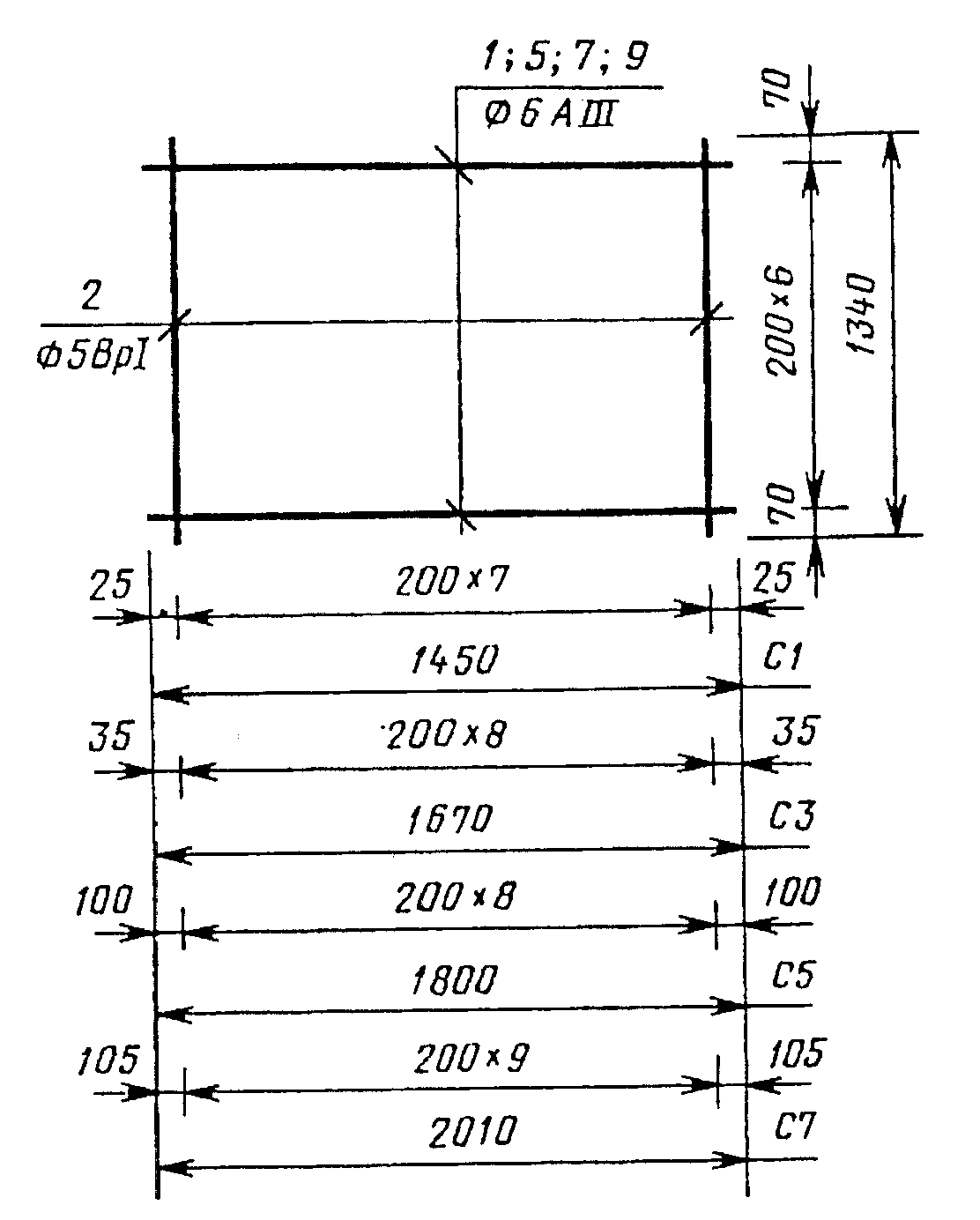

С1, С3, С5, С7

рис. 5

Черт. 5

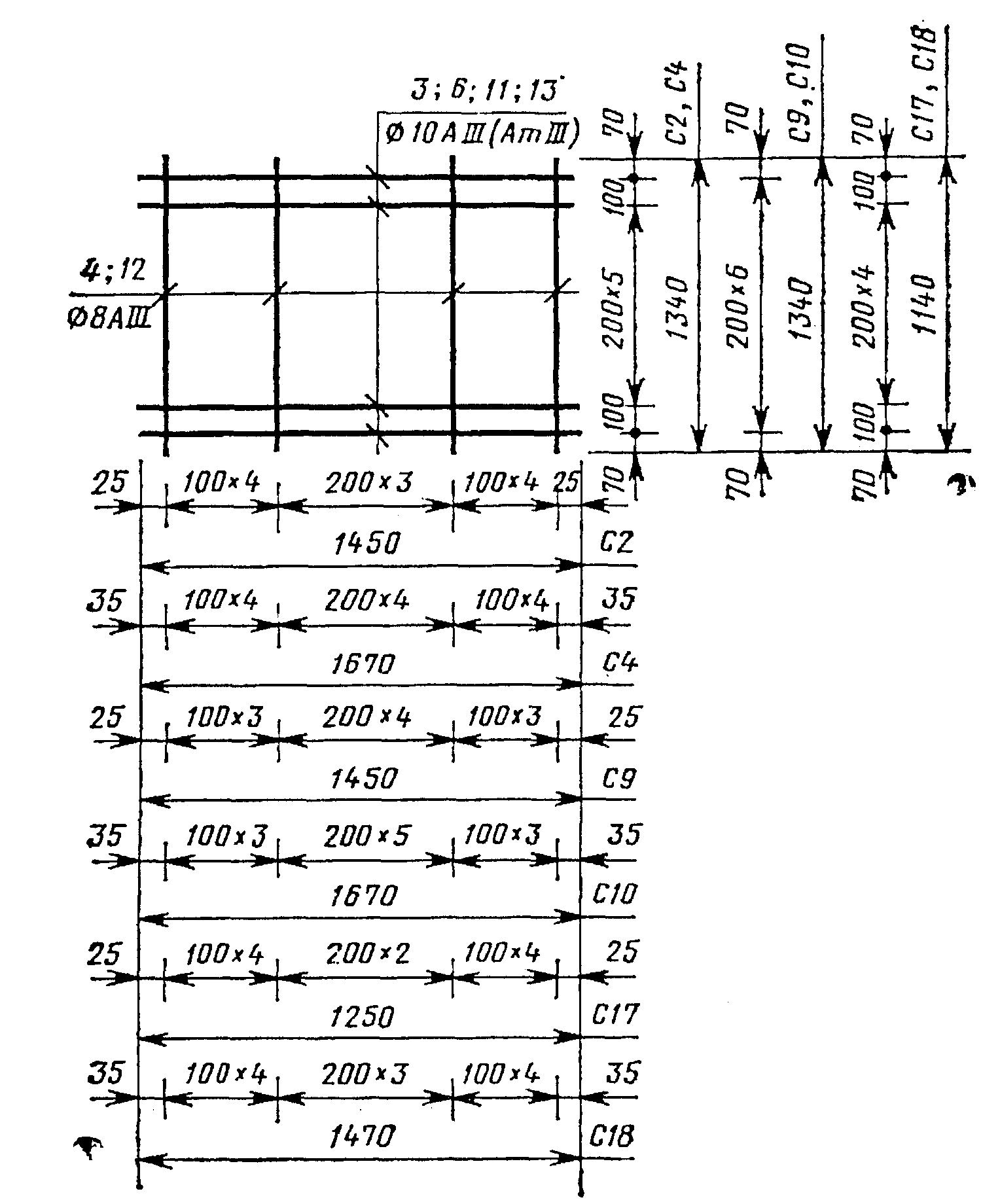

С2, С4, С9, С10, С17, С18

рис. 6

Черт. 6

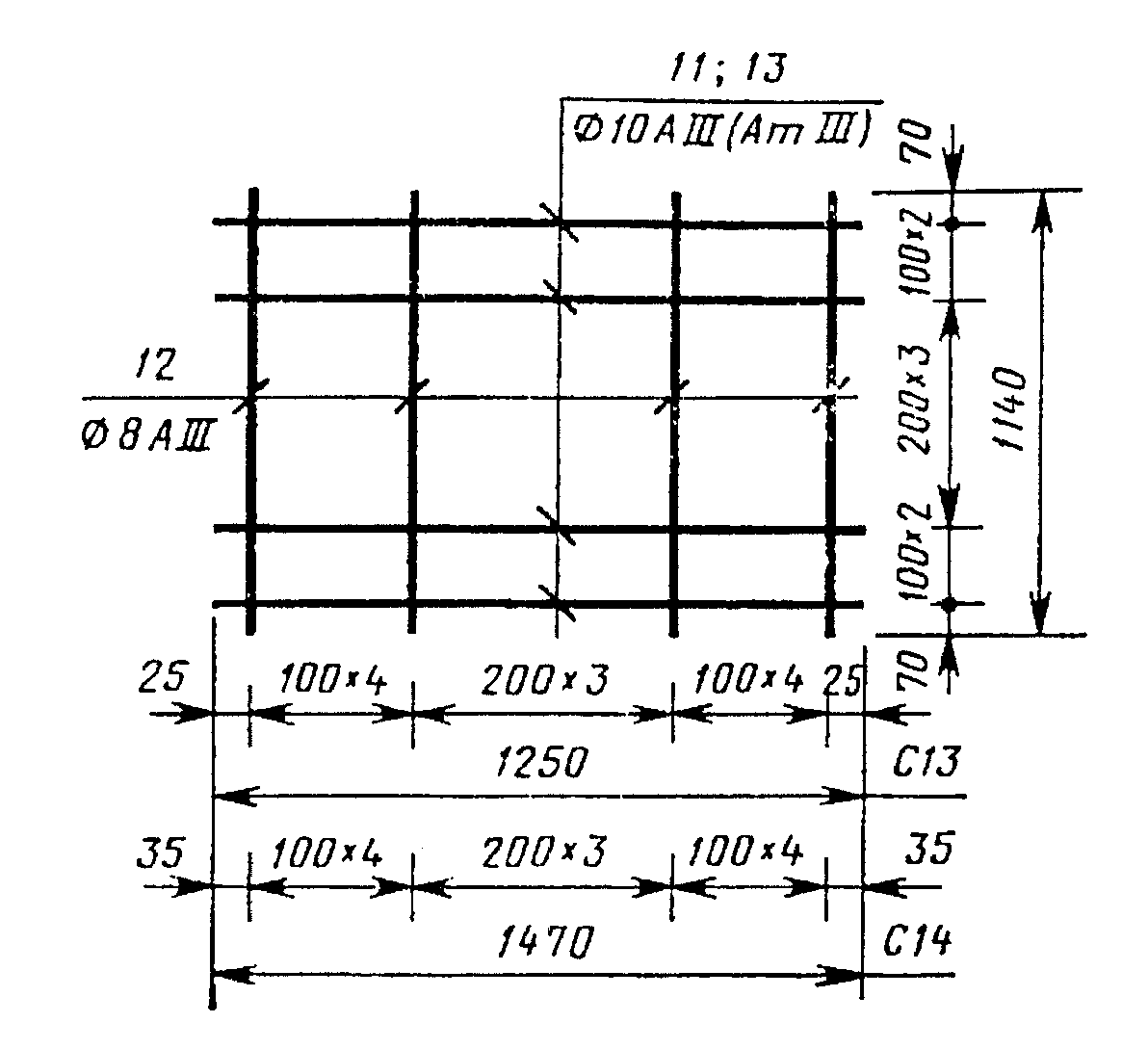

С13, С14

рис. 7

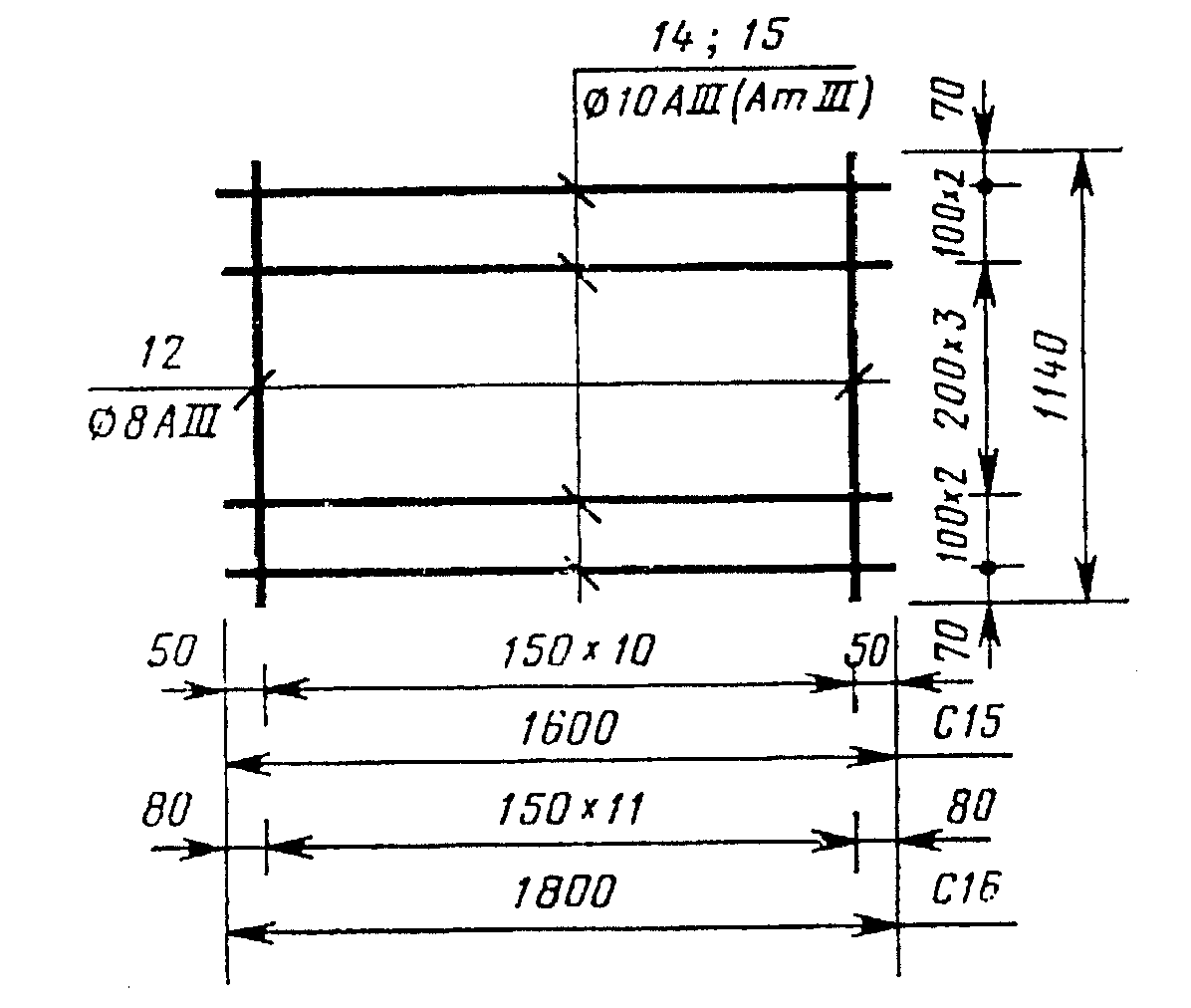

С15, С16

рис. 8

Черт. 7

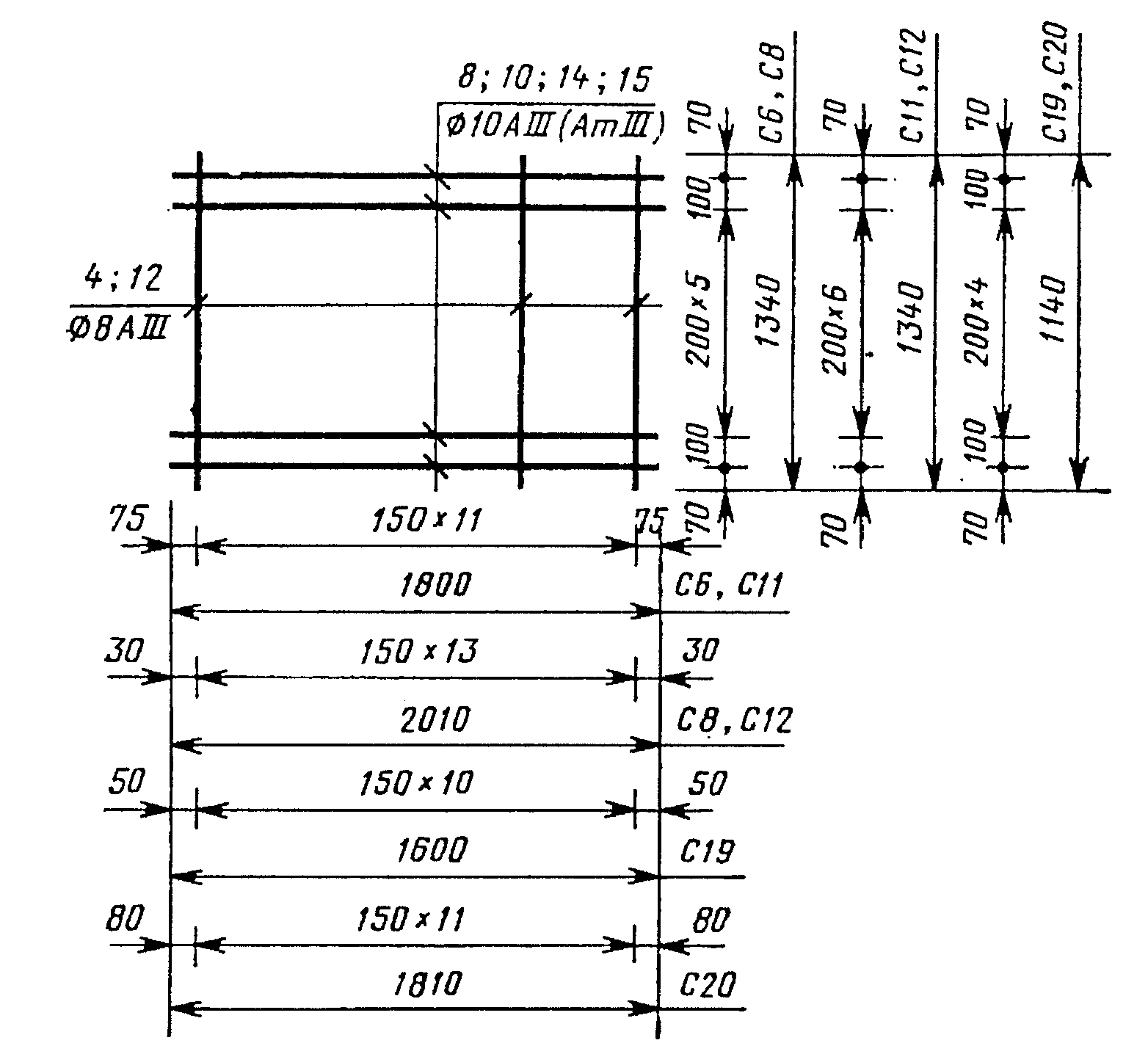

С6, С8, С11, С12, С19, С20

рис. 9

Черт. 8

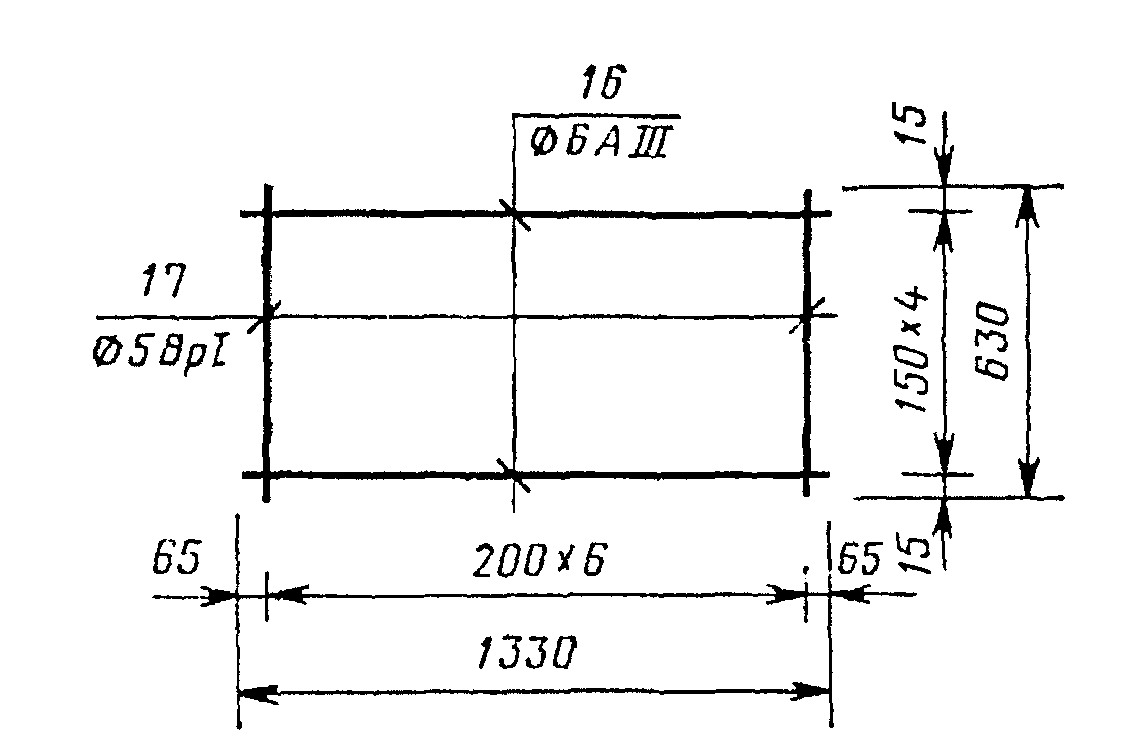

С21

рис. 10

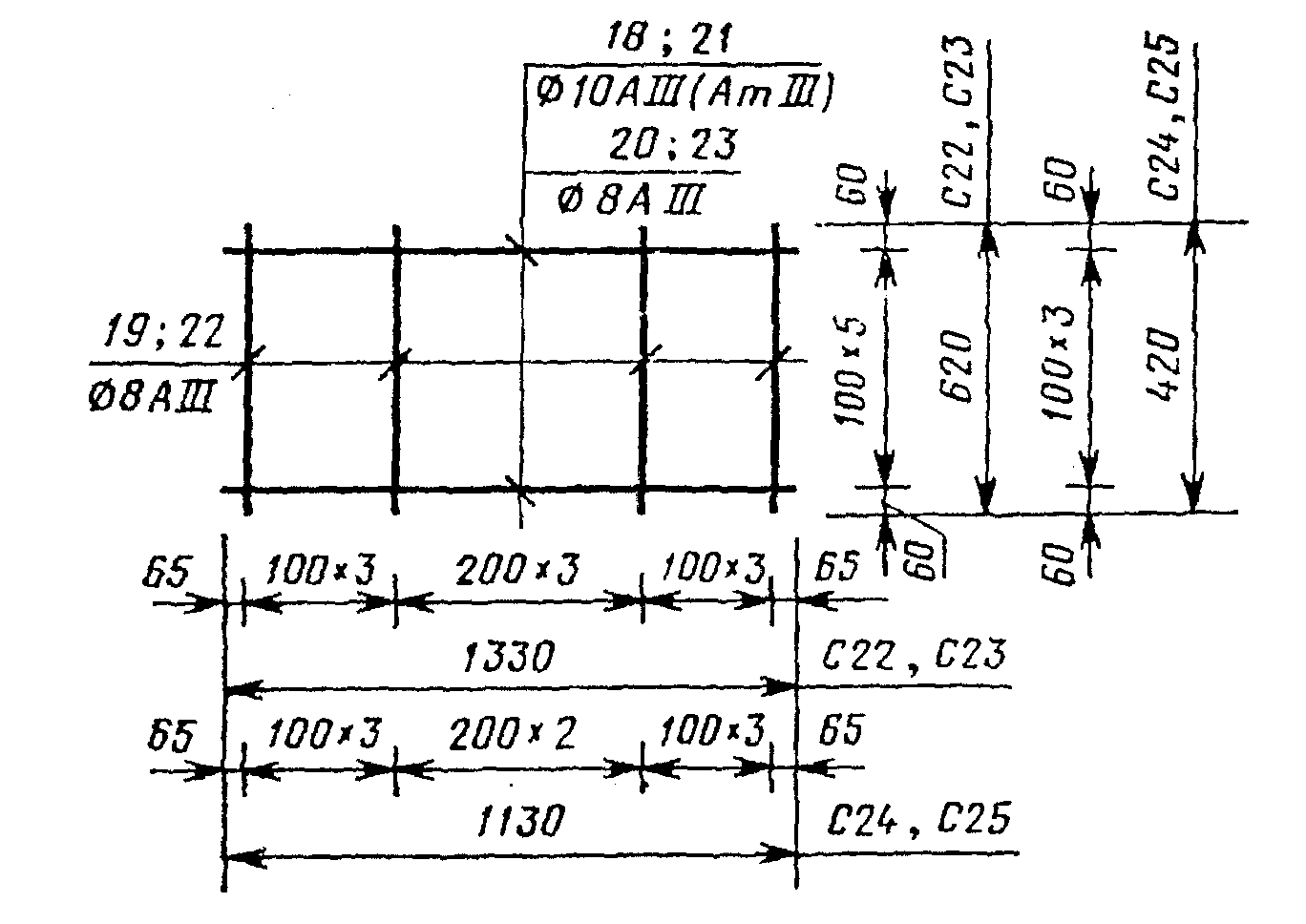

С22, С23, С24, С25

рис. 11

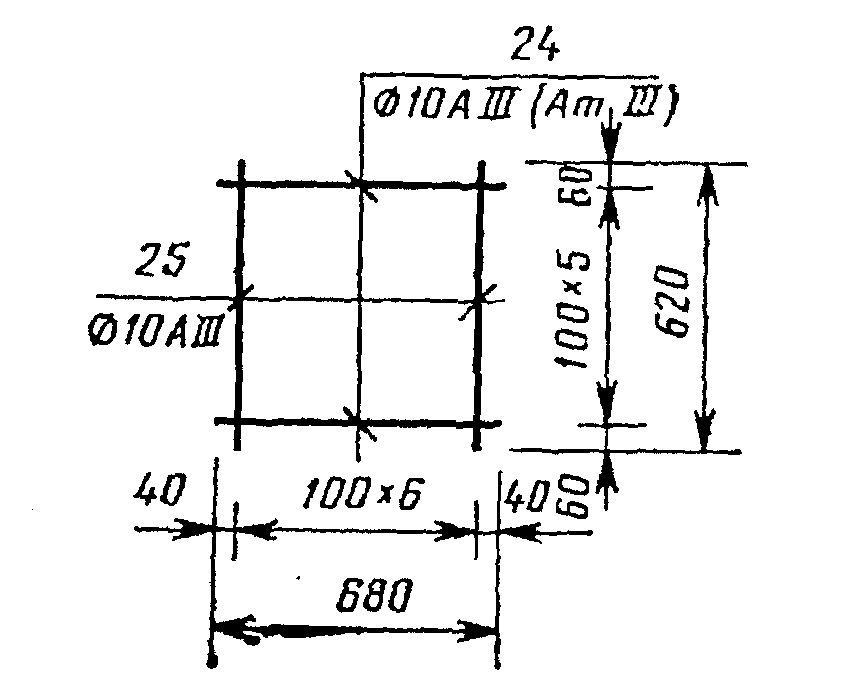

С26

рис. 12

Черт. 9

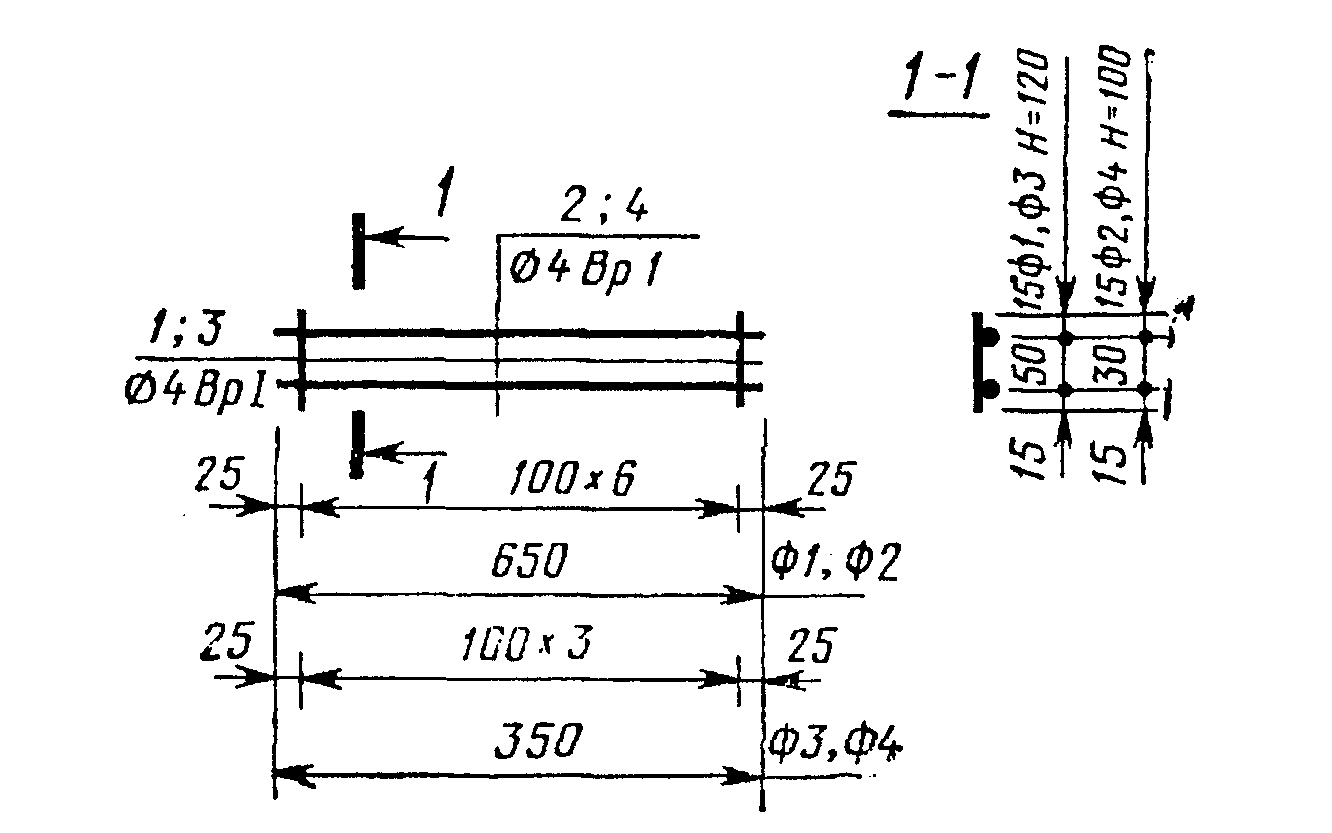

Ф1, Ф2, Ф3, Ф4

рис. 13

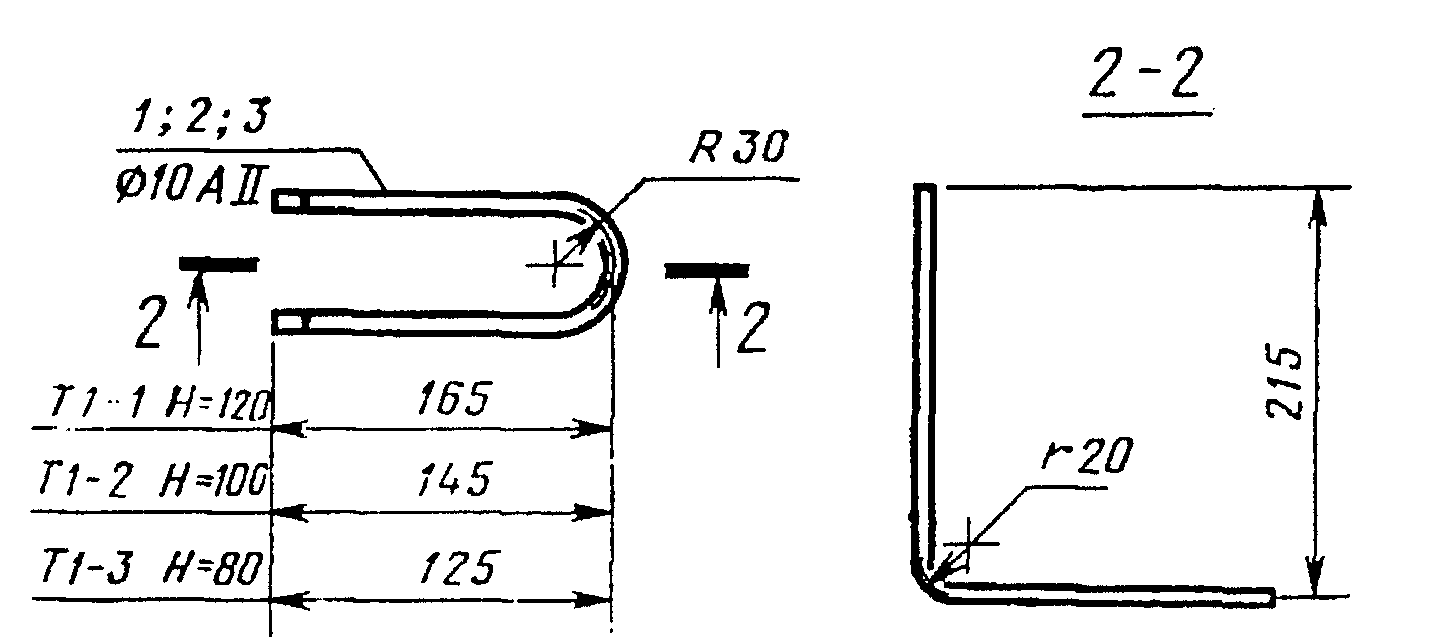

Т1

рис. 14

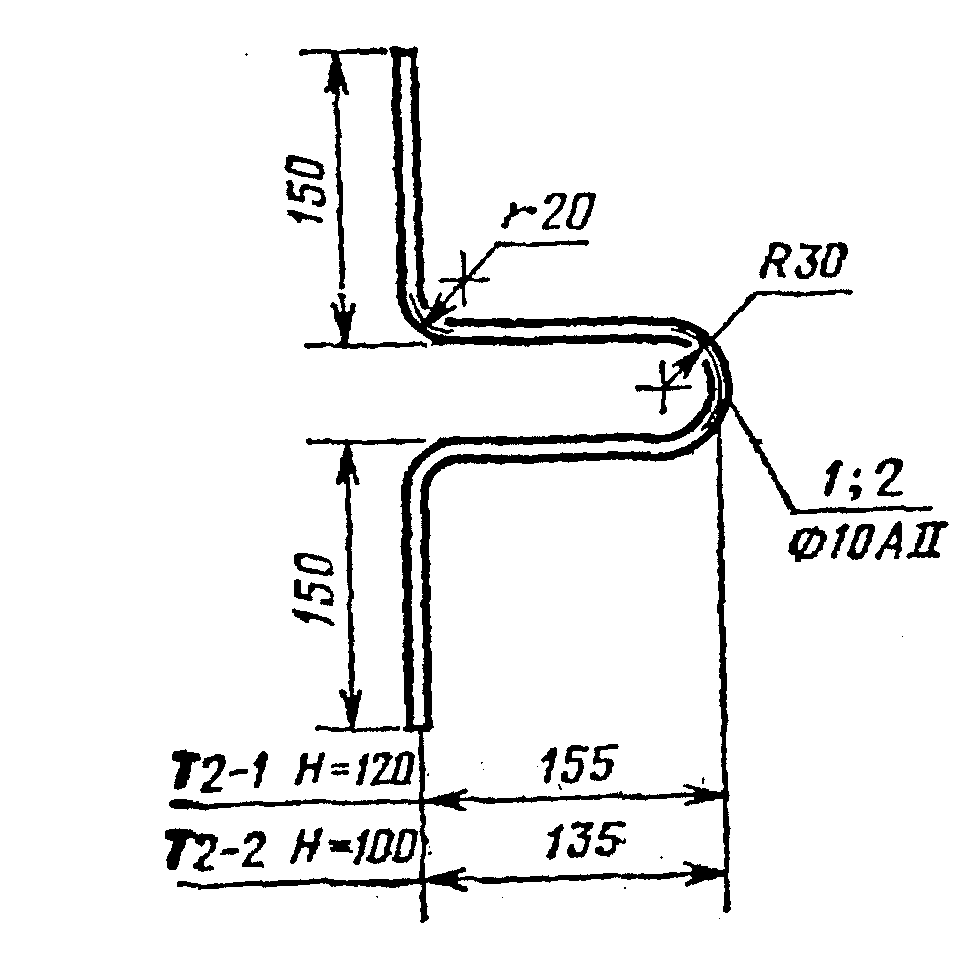

Т2

рис. 15

Черт. 10
