ГОСТ 19045-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом 11°. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 19045-80Утратил силу 09.10.2026

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2904)

(ред. от 01.12.1990)

Внимание

Документ утратил силу на территории Российской Федерации с 01.07.2026 в связи с изданием Приказа Росстандарта от 19.11.2025 № 1430-ст. Взамен введен в действие ГОСТ Р 72156-2025 (ИСО 883:2013). Документ утратил силу на территории Российской Федерации с 01.07.2026 в связи с изданием Приказа Росстандарта от 19.11.2025 № 1430-ст. Взамен введен в действие ГОСТ Р 72156-2025 (ИСО 883:2013). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3611. Документ введен в действие с 01.01.1982. Взамен ГОСТ 19045-73.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 19045-80"]:::rst
  click n0 "https://bukva.ai/docs/gost-19045-80" "ГОСТ 19045-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом 11°. Конструкция и размеры (утв. Постановлением Госстандарта СССР от 19.06.1980"
  n1["ГОСТ Р 72156-2025"]:::doc
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2904

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 11°

КОНСТРУКЦИЯ И РАЗМЕРЫ

Triangular throw-away (indexable) carbide cutting inserts with 11° end-clearance angle. Design and dimensions

ГОСТ 19045-80

Группа В56

ОКП 19 6000

Дата введения
1 января 1982 года

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2904.

3. В настоящий стандарт введен международный стандарт ИСО 883-85 «Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры» в части пластин TPUN, TPGN.

4. Срок проверки — 2000 г., периодичность проверки — 10 лет.

5. Взамен ГОСТ 19045-73.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80 4 5

7. Ограничение срока действия снято Постановлением Госстандарта СССР № 3611 от 29.12.1990.

8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

1. (Исключен, Изм. № 2).

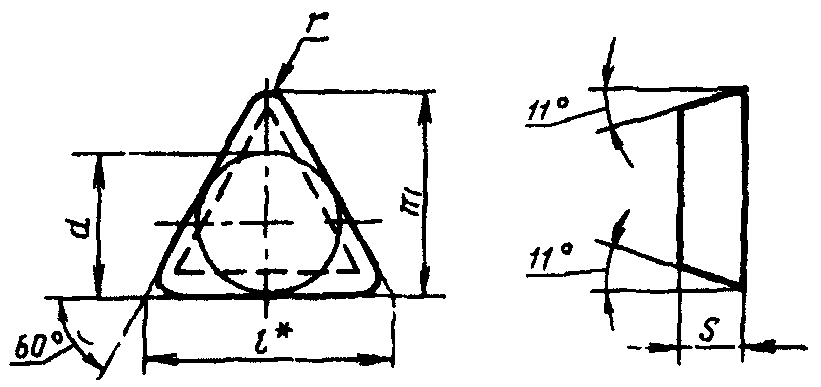

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размер для справок.

мм

Обозначение пластин классов допусковldsrm
UG
цифровоебуквенноцифровоеПрименяемость <*>цифровоебуквенноцифровоеПрименяемость
--01331-110300TPGN-11030011,06,3503,180,29,325
01311-110304TPUN-11030401331-110304TPGN-1103040,49,128
01311-110308TPUN-11030801331-110308TPGN-1103080,88,731
01311-160300TPUN-16030001331-160300TPGN-16030016,59,5250,214,088
01311-160304TPUN-16030401331-160304TPGN-1603040,413,891
01311-160308TPUN-16030801331-160308TPGN-1603080,813,494
01311-160312TPUN-16031201331-160312TPGN-1603121,213,097
--01331-160408TPGN-1604084,760,813,494
01311-220408TPUN-22040801331-220408TPGN-22040822,012,7000,818,256
01311-220412TPUN-22041201331-220412TPGN-2204121,217,859
01311-220416TPUN-22041601331-220416TPGN-2204161,617,463
01311-270616TPUN-270616--27,515,8756,351,622,225

<*> См. Приложение 3.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ, класса допуска U, длиной режущей кромки l = 11,00 мм, толщиной s = 3,18, радиусом r = 0,4 мм:

19 6516 0357 110304.

3. Ориентировочная масса пластин указана в Приложении 1.

4. Система обозначений пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 2.

(Введен дополнительно, Изм. № 2).

Приложение 1
Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Цифровое обозначениеОриентировочная масса пластин, г
пластиниз твердого сплава марокиз безвольфрамовых твердых сплавов марокиз твердого сплава с износостойким покрытием
ВК6-ОМВК6ВК8Т5К10Т14К8Т15К6Т30К4КНТ16, ТН20ВП3325ВП1255ВП3115
01331-1103002,012,011,991,741,581,551,320,791,991,842,01
01311-110304 01331-1103042,012,011,981,741,571,551,320,781,981,842,01
01313-110308 01331-1103081,991,991,961,721,561,531,300,771,961,831,99
01311-160300 01331-1603004,874,874,814,223,823,763,201,904,814,484,87
01311-160304 01331-1603044,854,854,794,203,803,743,181,894,794,484,85
01311-160308 01331-1603084,834,834,764,183,783,723,161,884,764,484,83
01331-1604086,756,756,665,865,315,224,422,636,666,216,75
01311-220408 01331-22040812,6712,6712,5011,009,939,768,30-12,5011,6512,67
01311-220412 01331-22041212,6612,6012,4010,909,889,718,26-12,4011,5912,60
01311-220416 01331-22041612,5012,5012,3010,809,769,598,16-12,3011,5012,50
01311-27061626,0026,0025,6022,5020,4020,0017,00-25,6023,9226,00
01311-160312 01331-1603124,774,774,714,133,743,683,131,864,71-4,77

Приложение 2
Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин Основное применение Дополнительное применение Применение по специальному заказу
01331-110300 № 7, № 12 № 2 № 3, № 4, № 5, № 6, № 8, № 9, № 10
01311-110304 № 3, № 7, № 12, № 9, № 10 № 2 № 4, № 5, № 6, № 8, № 11
01331-110304 № 5, № 7, № 12, № 9 № 2 № 3, № 4, № 6, № 8, № 10, № 11
01311-110308 № 3, № 7, № 9, № 10, № 11 № 2, № 12 № 4, № 5, № 6, № 8
01331-110308 № 3, № 7, № 9, № 10, № 11 № 2, № 12 № 4, № 5, № 6, № 8
01311-160300 - - № 2, № 3, № 4, № 5, № 6, № 7, № 12, № 8, № 9, № 10, № 11
01331-160300 № 7, № 12 № 2 № 3, № 4, № 5, № 6, № 8, № 9, № 10, № 11
01311-160304 № 3, № 7, № 9, № 10, № 11 № 2, № 12 № 4, № 5, № 6, № 8
01331-160304 № 7 № 2, № 12 № 3, № 4, № 5, № 6, № 8, № 9, № 10, № 11
01311-160308 № 3, № 7, № 9, № 10, № 11 № 2 № 4, № 5, № 6, № 12, № 8
01331-160308 № 3, № 5, № 6, № 7, № 9, № 10, № 11 № 2, № 12 № 4, № 8
01311-160312 № 3, № 7, № 9, № 10, № 11 - № 2, № 4, № 5, № 6, № 12, № 8
01331-160312 № 3, № 6, № 7, № 9, № 10, № 11 № 2, № 5 № 4, № 12, № 8
01331-160408 № 5, № 7, № 9, № 10, № 11 № 2, № 4 № 3, № 6, № 12, № 8
01311-220408 № 3, № 4, № 5, № 7, № 9, № 10, № 11 № 2 № 6, № 12
01331-220408 - - № 2, № 3, № 4, № 5, № 6, № 7, № 12, № 9, № 10, № 11
01311-220412 № 4, № 5, № 6, № 7, № 9, № 10, № 11 № 2 № 3, № 12
01331-220412 № 4, № 5, № 9, № 10, № 11 № 2, № 7 № 3, № 6, № 12
01311-220416 № 5, № 7, № 10 - № 2, № 3, № 4, № 6, № 9, № 11, № 12
01331-220416 - - № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 12
01311-270616 № 5, № 7 - № 2, № 3, № 4, № 5, № 8, № 9, № 10, № 12

№ 2 — ВК6-ОМ; № 3 — ВК6; ; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — КНТ16; ТН20; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП1255; № 12 — Т30КН.

Приложение 3
Справочное

ПРИМЕНЕНИЕ ПЛАСТИН

dЗадний уголПластины классов допусков U, G
альфа nБез стружколомающих канавок (N)
Обозначениерадиус при вершине r l
0,40,81,21,6
6,3511°TPUN 1103+++++++
TPGN 1103+++++++++
9,525TPUN 1603+++++
TPGN 1603+++++++
12,7TPUN 2204+++++
TPGN 2204+++++++++

Примечание. + — пластины основного применения, стандартизованные.

++ — пластины ограниченного применения, нестандартизованные.

+++ — пластины, не рекомендуемые для применения.

Приложения 2, 3. (Введены дополнительно, Изм. № 2).
