ГОСТ 18961-80*. Государственный стандарт Союза ССР. Иглы алмазные к приборам для измерения шероховатости поверхности. Технические условия
(введен в действие Постановлением Госстандарта СССР от 15.02.1980 № 749)
(ред. от 01.07.1985)
Постановлением Госстандарта СССР от 15 февраля 1980 г. № 749
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИГЛЫ АЛМАЗНЫЕ К ПРИБОРАМ ДЛЯ ИЗМЕРЕНИЯ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ
Diamond needles for suface roughness measurements.
ГОСТ 18961-73
Постановлением Государственного комитета СССР по стандартам от 15 февраля 1980 г. № 749 срок введения установлен с 01.01.1982.
Проверен в 1985 г. Постановлением Госстандарта от 29.07.1985 № 2407 срок действия продлен до 01.01.1992.
Переиздание (декабрь 1985 г.) с Изменением № 1, утвержденным в июле 1985 г. (ИУС 11-85).
Настоящий стандарт распространяется на алмазные иглы, используемые в качестве ощупывающего элемента в контактных профилометрах и профилографах и изготовляемые для нужд народного хозяйства и экспорта.
(Измененная редакция, Изм. № 1).
1. ОСНОВНЫЕ РАЗМЕРЫ

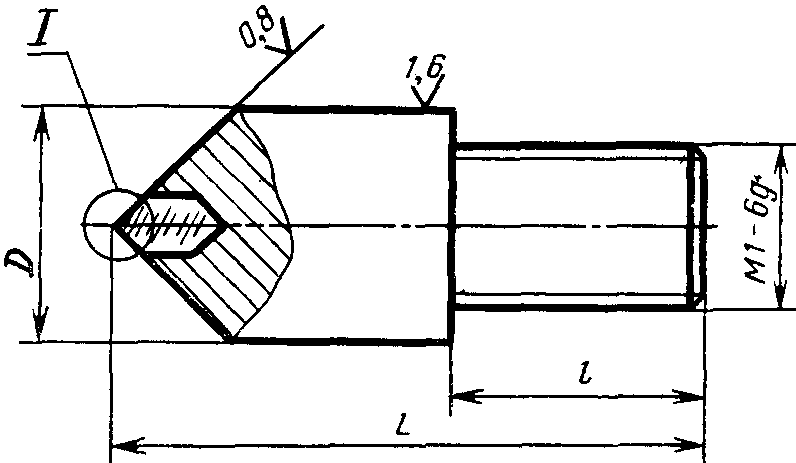

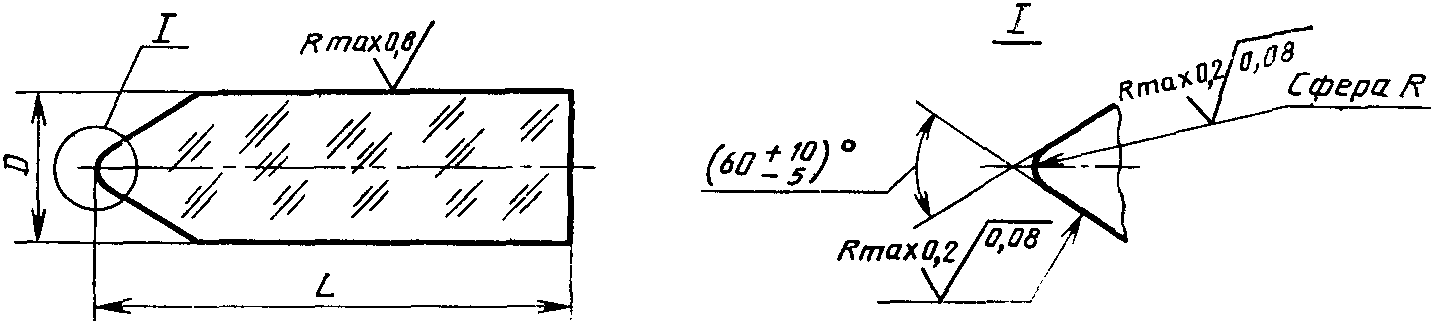

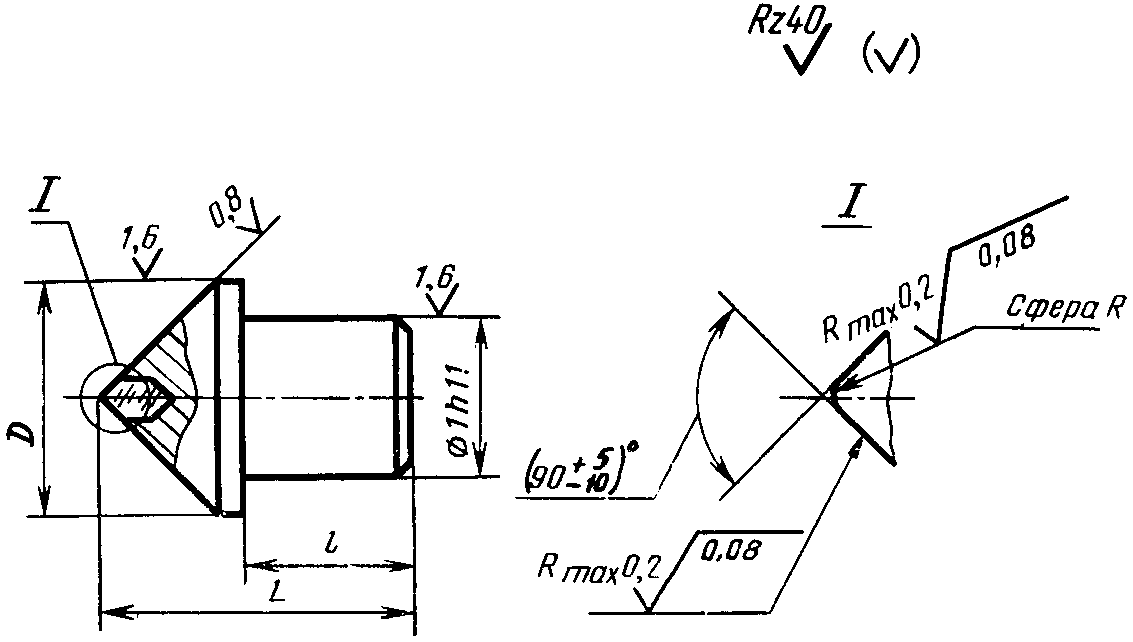

1.1. Основные размеры игл должны соответствовать указанным на чертеже и в таблице.
| Обозначение типоразмера | Исполнение | D | R | L | l | |
| Номин. | Пред. откл. | |||||
| 8445 — 0001 | 1 | 1,5 | 0,002 | +/- 0,0005 | 1,6 | 0,6 |
| 8445 — 0002 | 0,005 | +/- 0,0010 | ||||
| 8445 — 0003 | 0,010 | +/- 0,0025 | ||||
| 8445 — 0007 | 4,0 | 6,5 | 2,0 | |||
| 8445 — 0004 | 2 | 1,5 | 0,002 | +/- 0,0005 | 3,6 | 2,0 |
| 8445 — 0005 | 0,005 | +/- 0,0010 | ||||
| 8445 — 0006 | 0,010 | +/- 0,0025 | ||||
| 8445 — 0008 | 4,0 | 6,5 | ||||
| 8445 — 0009 | 3 | 0,4 | 1,2 | - | ||
Пример условного обозначения алмазной иглы исполнения 1 радиусом R = 0,010 мм:
Игла алмазная 8445-0003 ГОСТ 18961-80
(Измененная редакция, Изм. № 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Алмазные иглы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Для изготовления игл типоразмеров 8445 — 0007 и 8445 — 0008 следует применять алмазное сырье XXIII группы, подгруппы а в форме удлиненных октаэдров и ромбододекаэдров длиной до 3,5 мм, сечением 2 x 2 мм.
Для изготовления игл остальных типоразмеров следует применять алмазное сырье VII группы, подгруппы а, размерностью до 0,03 кар; XXXIV группы, подгрупп б-1, б-2, размерностью 150 — 120, 120 — 90 и 90 — 60 шт./кар; XXXVI группы, подгруппы а-1, размерностью 90 — 80 шт./кар и подгруппы д, размерностью сита 0,7 — 1,0 мм.
2.3. На рабочей части иглы не допускаются риски, трещины, сколы и включения на расстоянии до 0,1 мм от вершины и до 1,0 мм — для игл типоразмеров 8445 — 0007 и 8445 — 0008.
2.4. Оправу иглы следует изготовлять из стали марки 12ХН3А по ГОСТ 4543-71 или стали марки 14Х17Н2 по ГОСТ 5632-72.
По заказу потребителя оправу изготовляют из стали марки 30Х13 или 12Х18Н9Т по ГОСТ 5632-72 или сплава 36НХТЮ по ГОСТ 10994-74.
Допускается изготовлять оправу из других марок стали, обладающих антимагнитными и антикоррозийными свойствами.
2.2 — 2.4. (Измененная редакция, Изм. № 1).
2.5. Крепление алмаза в оправе должно обеспечивать работоспособность иглы, указанную в п. 2.9.
2.6. На поверхности оправы не допускаются вмятины, раковины, трещины и заусенцы, видимые при увеличении 7^{\times} .
2.7. Смещение вершины алмаза относительно оси оправы не должно превышать 0,05 мм.
2.8. Предельные отклонения размеров: валов — h14, остальных \pm \frac{IT14}{2} .
2.9. Установленная безотказная наработка — не менее 60000 измерений, а с 1 января 1989 г. — не менее 66000 измерений.
Критерием отказа является несоответствие иглы требованиям п. 1.1.
3. ПРАВИЛА ПРИЕМКИ
3.1. Иглы должны подвергаться приемочному контролю и периодическим испытаниям.
3.2 Приемочному контролю подвергают:
50% игл от партии — на соответствие требованиям п. 1.1 (шероховатость поверхностей); каждую иглу — на соответствие требованиям пп. 1.1 (размеры иглы), 2.3, 2.6 - 2.8.
За партию принимают число игл, предъявленных к приемке по одному документу.
3.3. Если хотя бы одна игла не соответствует требованию п. 1.1 (шероховатость поверхностей) — контролю подвергают всю партию.
3.4. Периодические испытания проводят по ГОСТ 15.001-73 не реже раза в 2 года не менее чем на 3 иглах, из числа прошедших приемочный контроль, на соответствие всем требованиям настоящего стандарта.
Если при периодических испытаниях будет обнаружено, что иглы соответствуют всем требованиям настоящего стандарта, то результаты испытаний считают положительными.
3.3, 3.4. (Измененная редакция, Изм. № 1).
4. МЕТОДЫ КОНТРОЛЯ
4.1. Радиус и угол конуса иглы (п. 1.1) контролируют на проекторе при увеличении 20^{\times} сравнением негатива профиля рабочей части иглы, полученного фотографированием при увеличении 300^{\times} в трех положениях, смещенных одно относительно другого на угол 120°, с шаблонами, вычерченными в соответствующем масштабе на стеклянной пластине или пленке.
Допускается контролировать радиус иглы на микроскопе при увеличении не менее 600^{\times} и шаблоном, вычерченным в соответствующем масштабе.
(Измененная редакция, Изм. № 1).
4.2. Размеры иглы (п. 1.1, кроме радиуса и угла конуса) контролируют измерительными средствами, обеспечивающими необходимую точность измерений в соответствии с требованиями настоящего стандарта и ГОСТ 8.051-81.
4.3. Отсутствие дефектов на рабочей поверхности иглы и смещение вершины алмаза проверяют микроскопом при увеличении 30^{\times} - 32^{\times} .
4.4. Отсутствие дефектов на оправе иглы проверяют лупой при увеличении 10^{\times} .
4.5. Шероховатость поверхностей иглы проверяют при увеличении 50^{\times} - 56^{\times} сравнением иглы с образцом, утвержденным в установленном порядке.
4.6. Наработку на отказ проверяют на контактном профилометре системы М по ГОСТ 19300-73 при следующих условиях и режимах:
измеряемые образцы из стали ШХ-15 по ГОСТ 801-78 твердостью HRC_{\text{э}}65 с параметрами шероховатости Ra <= 0,4 мкм по ГОСТ 2789-73;
максимальное значение статического измерительного усилия при радиусе R:
перемещение иглы по образцу — 6 мм;
скорость перемещения — 1 мм/с.
4.3 — 4.6. (Измененная редакция, Изм. № 1).
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Маркировка, упаковка, транспортирование и хранение — по ГОСТ 18088-83.
5.2. Каждую иглу следует завернуть в конденсаторную бумагу по ГОСТ 1908-82 и уложить в потребительскую тару — пластмассовый футляр.
5.3 К каждой игле прилагают паспорт, в котором указывается:
товарный знак предприятия-изготовителя;
наименование иглы и номер настоящего стандарта;
условное обозначение типоразмера иглы;
исходная масса алмаза в каратах;
штамп технического контроля предприятия-изготовителя.
5.4. Футляр и паспорт помещают в пакет из полиэтиленовой пленки по ГОСТ 10354-82. Края пакета должны быть заварены.
Иглы исполнения 1 допускается упаковывать в групповую потребительскую тару — коробки из полистирола по ГОСТ 20282-74 не более 10 шт. одного типоразмера. Коробка должна быть опломбирована. Паспорт прикрепляют к коробке пломбой.
5.5. Иглы, упакованные в потребительскую тару, должны быть плотно уложены в картонные коробки размером не более 160 x 160 x 40 мм не более 50 упаковок.
