ГОСТ 18828-73. Государственный стандарт Союза ССР. Ключи кольцевые односторонние с четырехгранным зевом. Конструкция и размеры
(введен в действие Постановлением Госстандарта СССР от 25.05.1973 № 1320)
(ред. от 01.06.1979)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1974 года. Взамен ОСТ 4150.
Введен в действие Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 25 мая 1973 г. № 1320
Design and dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 25 мая 1973 г. № 1320 срок введения установлен
Несоблюдение стандарта преследуется по закону

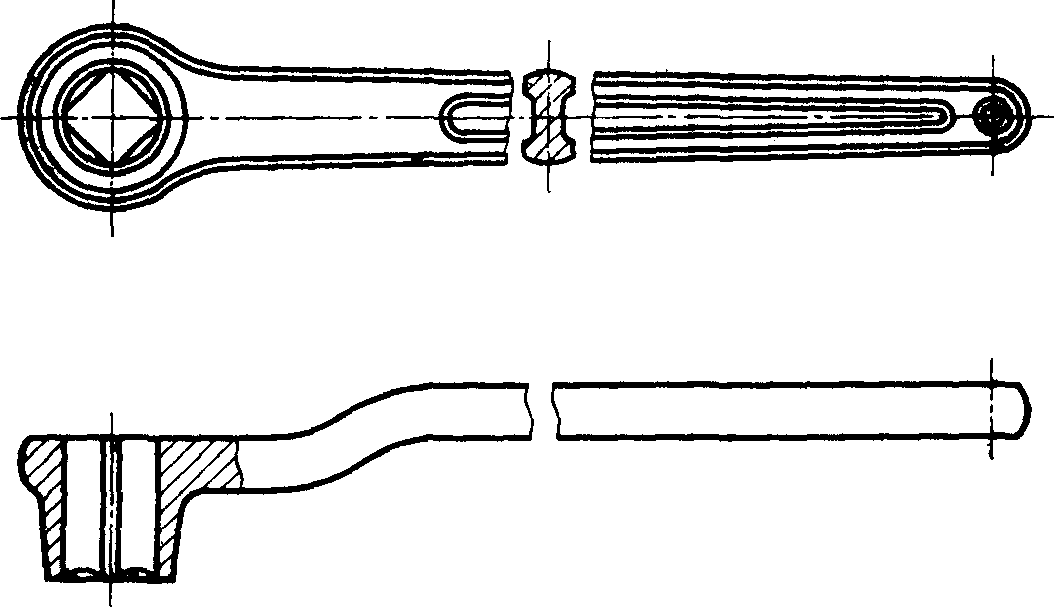

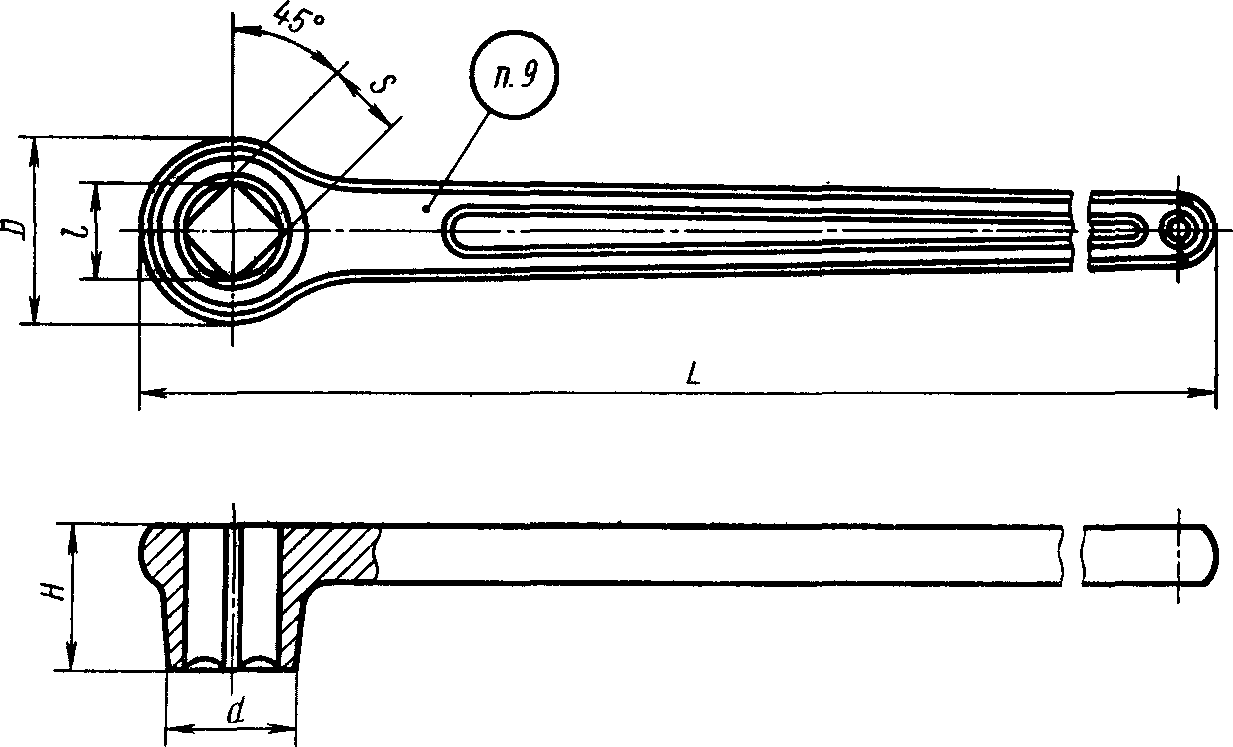

1. Настоящий стандарт распространяется на кольцевые односторонние ключи с четырехгранным зевом с размерами зева от 5 до 41 мм.
В стандарте учтены рекомендации СЭВ по стандартизации РС 2270-69 и РС 2244-69.
Пример условного обозначения ключа исполнения 1 с размером зева S = 14 мм, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80, с покрытием Кд 21.хр:
Ключ 7811-0387 1 Кд 21.хр ГОСТ 18828-73
4. Не указанные в таблице предельные отклонения размеров — по 2-му классу точности ГОСТ 7505-74.
3, 4. (Измененная редакция, Изм. № 1).
5. Ключи должны изготовляться из стали марки 40Х по ГОСТ 4543-71.
Допускается применять сталь других марок с механическими свойствами в термически обработанном состоянии не ниже, чем у стали марки 40Х.
6. Ключи должны иметь прочность, определяемую крутящими моментами по группе прочности А ГОСТ 2838-80, а ключ с размером зева S = 5 мм должен иметь прочность, определяемую крутящим моментом 1,16 кгс·м.
7. Твердость ключей — по 2-му ряду ГОСТ 2838-80.
8. Остальные технические требования — по ГОСТ 2838-80.
Ключи, выпускаемые для продажи через розничную торговую сеть, аттестованные на государственный Знак качества, должны иметь защитно-декоративное покрытие, соответствующее группе условий эксплуатации по ГОСТ 9.303-84, не ниже 2 — 4.
Для ключей, предназначенных для внерыночного потребления, аттестованных на государственный Знак качества, допускаются защитно-декоративные покрытия, соответствующие группе условий эксплуатации 1 по ГОСТ 9.303-84.
Для инструментов, аттестованных на государственный Знак качества, шероховатость поверхностей должна соответствовать группе 1.
9. Маркировать по ГОСТ 2838-80 с добавлением обозначения ключа.
На ключах и на всей сопроводительной документации для ключей, аттестованных на государственный Знак качества, должно быть изображение Знака, присвоенного в установленном порядке.
10. Гарантийный срок ключей, аттестованных на государственный Знак качества, — 9 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления — с момента получения потребителем.
8 — 10. (Измененная редакция, Изм. № 1).

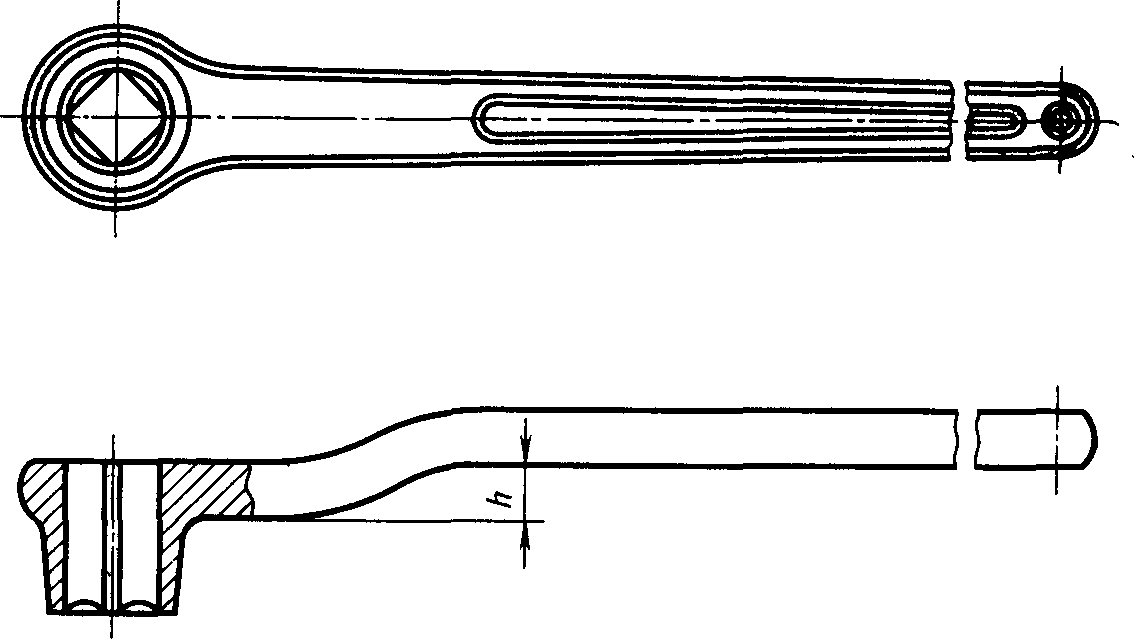

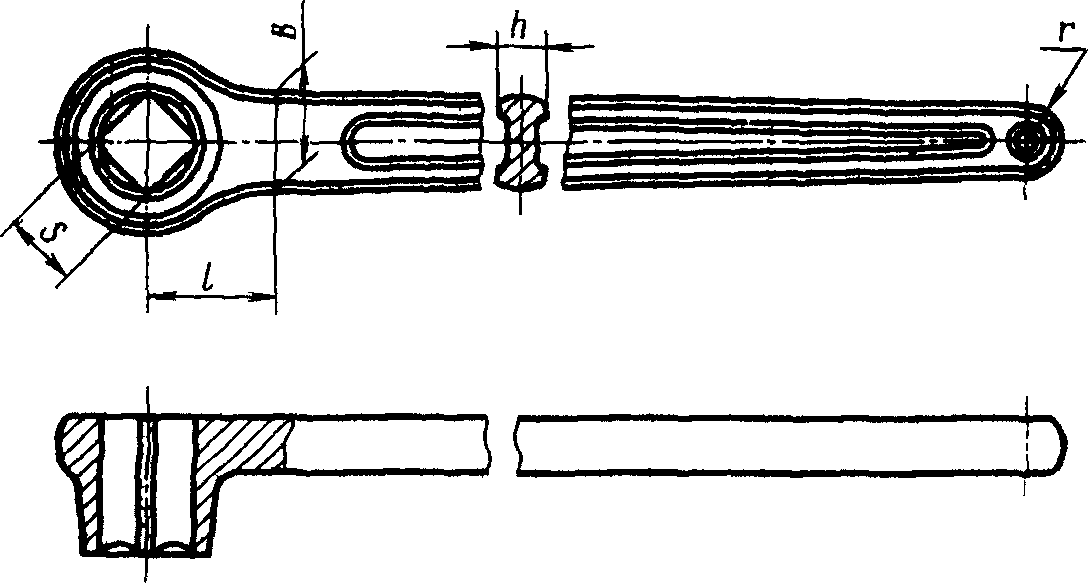

| S | B | h | l | r | S | B | h | l | r |
| 5 | 7 | 5 | 10 | 3,0 | 19 | 20 | 8 | 32 | 7,5 |
| 7 | 9 | 6 | 12 | 3,5 | 22 | 22 | 9 | 34 | 8,5 |
| 8 | 10 | 13 | 4,0 | 24 | 24 | 36 | 9,0 | ||
| 10 | 13 | 7 | 17 | 5,0 | 27 | 26 | 10 | 42 | 9,5 |
| 11 | 14 | 19 | 30 | 28 | 45 | 10,5 | |||
| 12 | 15 | 21 | 6,0 | 32 | 30 | 11 | 50 | 11,0 | |
| 14 | 16 | 25 | 36 | 34 | 12 | 56 | 12,0 | ||
| 17 | 18 | 8 | 28 | 7,0 | 41 | 36 | 62 | 13,0 |
