ГОСТ 18258-72. Государственный стандарт Союза ССР. Втулки переходные для центров. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 18258-72Действующий акт

(введен Постановлением Госстандарта СССР от 29.11.1972 № 2172)

(ред. от 01.02.1986)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Документ введен в действие с 01.07.1974. Взамен МН 4484-63.

Утвержден и введен в действие

Постановлением Госстандарта СССР от 29 ноября 1972 г. № 2172

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ ДЛЯ ЦЕНТРОВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Transitional bushes for centres.
Design and dimensions

ГОСТ 18258-72*

Группа Г27

Взамен МН 4484-63

Срок введения с 1 июля 1974 года

Переиздание (июль 1986 г.) с Изменениями № 1, 2, утвержденными в октябре 1980 г., феврале 1986 г. (ИУС 2-80, 5-86).

1. Настоящий стандарт распространяется на переходные втулки для центров с наружными конусами Морзе и метрическим, применяемые в токарных, кругло-шлифовальных и других металлообрабатывающих станках.

(Измененная редакция, Изм. № 2.)

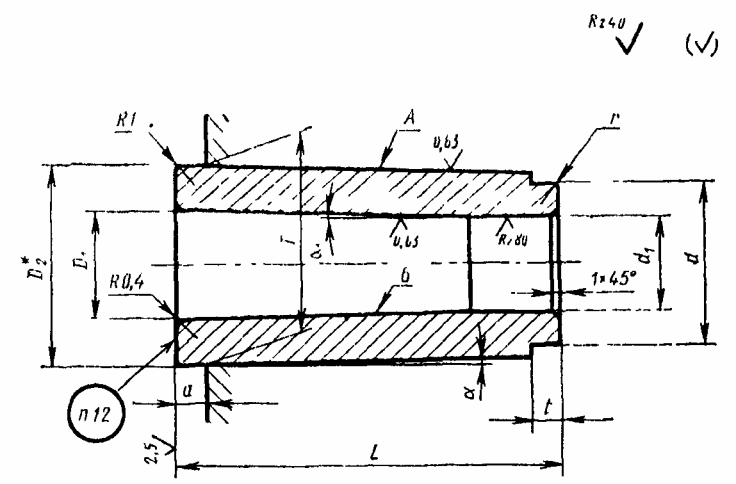

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размер для справок.

Размеры в мм

Обозначение втулок	Конус наружный		Конус внутренний Морзе	Наружный конус							Внутренний конус			L	Масса 10 шт. кг, не более
				D	D2	d (поле допуска h12)	a	t	r	\alpha	D1	d1 (поле допуска H12)	\alpha_{1}
6101-0121	Морзе	1	0	12,065	12,240	8	3,5	3	0,2	1°25'43»	9,045	7,2	1°29'27»	45	0,15
6101-0122		2		17,780	18,030	13	5,0	4		1°25'50»					0,60
6101-0123			1								12,065	10,2	1°25'43»		0,42
6101-0124		3		23,825	24,076	18			0,6	1°26'16»		9,7		55	1,27
6101-0125			2								17,780	15,0	1°25'50»	65	0,88
6101-0126		4	1	31,267	31,605	24	6,5	5	1,0	1°29'16»	12,065	9,7	1°25'43»	70	3,25
6101-0127			2								17,780	15,0	1°25'50»		2,58
6101-0128			3								23,825	20,5	1°26'16»	75	1,75
6101-0129		5	2	44,399	44,741	35		6	2,5	1°30'26»	17,780	15,0	1°25'50»	85	7,81
6101-0130			3								23,825	20,5	1°26'16»	95	7,56
6101-0131			4								31,267	26,5	1°29'16»	100	5,49
6101-0132		6	3	63,348	63,760	52	8,0	7	4,0	1°29'36»	23,825	20,5	1°26'16»	110	21,67
6101-0133			4								31,267	26,5	1°29'16»		19,15
6101-0134			5								44,399	38,5	1°30'26»	130	16,62
6102-0111	Метрический	80	5	80,000	80,400	65		8	5,0	1°25'55»	44,399	38,5	1°30'26»	135	33,03
6102-0112			6								63,348	56,0	1°29'36»	150	21,08
6102-0113		100		100,000	100,500	85	10,0	10	6,0						51,14
6102-0114		120		120,000	120,600	100	12,0	11						170	101,78

Пример условного обозначения переходной втулки с наружным конусом Морзе 1 и внутренним конусом Морзе 0:

Втулка 6101-0121 1/0 ГОСТ 18258-72

То же, с наружным метрическим конусом диаметром 80 мм и внутренним конусом Морзе 5:

Втулка 6102-0111 80/5 ГОСТ 18258-72

(Измененная редакция, Изм. № 1.)

3. Материал — сталь марки 40Х по ГОСТ 4543-71.

Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 40Х.

4. Твердость — 46,5 ... 51,5 HRC_{\text{э}} .

(Измененная редакция, Изм. № 2.)

5. Допуски, методы и средства контроля конусов — по ГОСТ 2848-75. Степень точности внутренних конусов — АТ7, наружных — АТ6.

(Измененная редакция, Изм. № 1.)

6. Допуск радиального биения поверхности Б относительно поверхности А для втулок с наружным конусом Морзе — не более 0,005 мм и с наружным конусом метрическим — не более 0,01 мм.

(Измененная редакция, Изм. № 1, 2.)

7, 8. (Исключены, Изм. № 1.)

9. Неуказанные предельные отклонения размеров: Н14; h14, \pm \frac{t_{2}}{2} .

(Измененная редакция, Изм. № 2.)

10. (Исключен, Изм. № 1.)

11. На рабочих поверхностях втулок дефекты не допускаются; на остальных поверхностях втулок не должно быть дефектов, ухудшающих внешний вид и эксплуатационные качества.

12. Маркировка, упаковка, транспортирование и хранение втулок — по ГОСТ 17166-71.

Маркировать: обозначение и товарный знак предприятия-изготовителя.

Приложение. (Исключено, Изм. № 2.)
