ГОСТ 1757-76*. Государственный стандарт Союза ССР. Кирко-мотыги и кирки. Технические условия

(введен в действие Постановлением Госстроя СССР от 31.12.1975 № 243)

(ред. от 01.05.1981)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 1757-42"]:::rst
  n1["ГОСТ 1757-76*"]:::rst
  click n1 "https://bukva.ai/docs/gost-1757-76" "ГОСТ 1757-76*. Государственный стандарт Союза ССР. Кирко-мотыги и кирки. Технические условия (введен в действие Постановлением Госстроя СССР от 31.12.1975 N 243)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 31 декабря 1975 г. № 243

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КИРКО-МОТЫГИ И КИРКИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Pickaxes and picks. Specifications

ГОСТ 1757-76*

Группа Ж36

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 31 декабря 1975 г. № 243 срок введения установлен

с 1 января 1977 года

• Переиздание (февраль 1987 г.) с Изменением № 1, утвержденным в мае 1981 г. (ИУС 8-81).

Настоящий стандарт распространяется на кирко-мотыги и кирки, применяемые для разработки грунтов.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1 Кирко-мотыги и кирки должны изготавливаться следующих типов:

КО — кирка односторонняя.

1.2. Размеры кирко-мотыг и кирок в сборе с ручками, их типоразмеры, условные обозначения и масса должны соответствовать указанным на чертеже и в табл. 1.

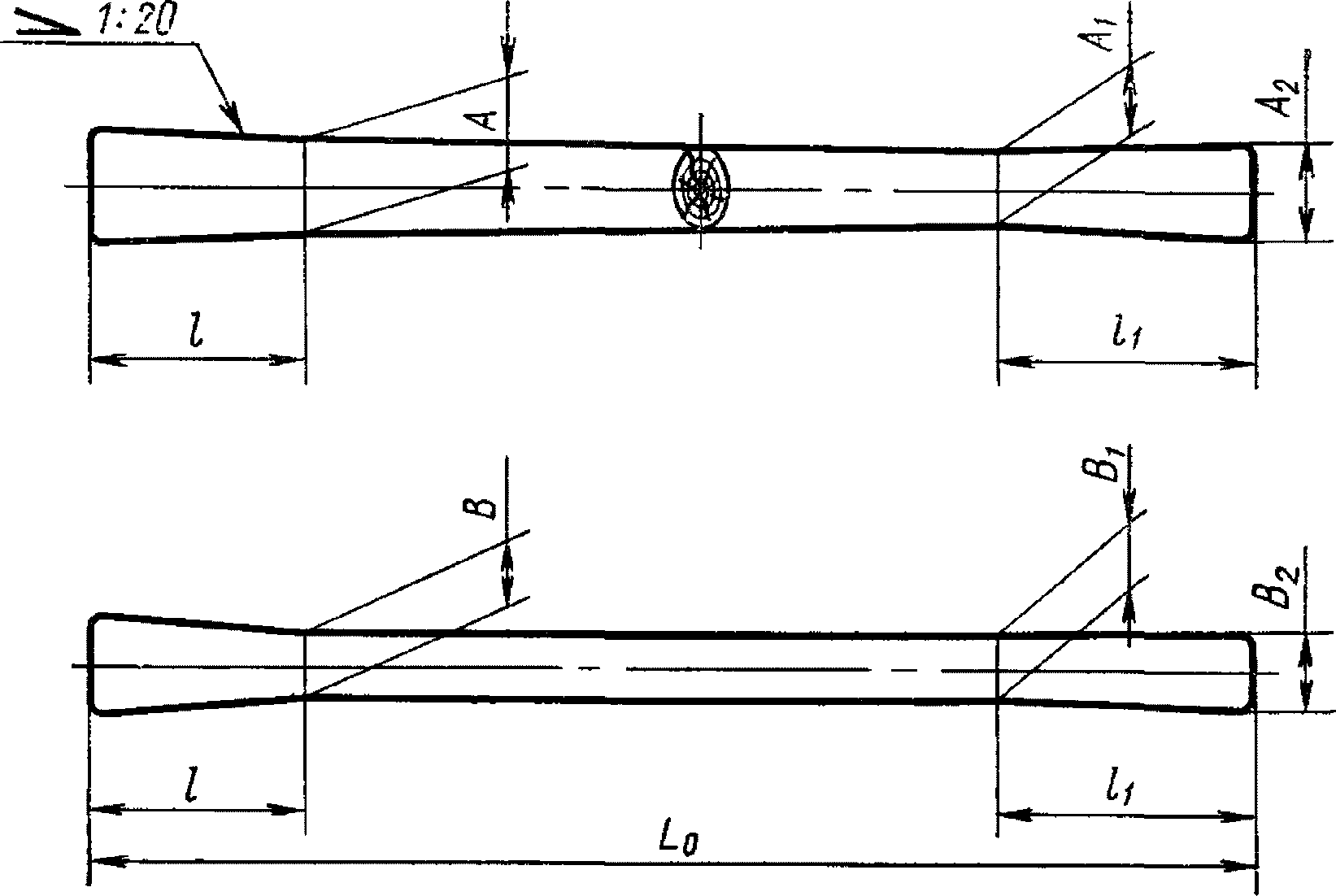

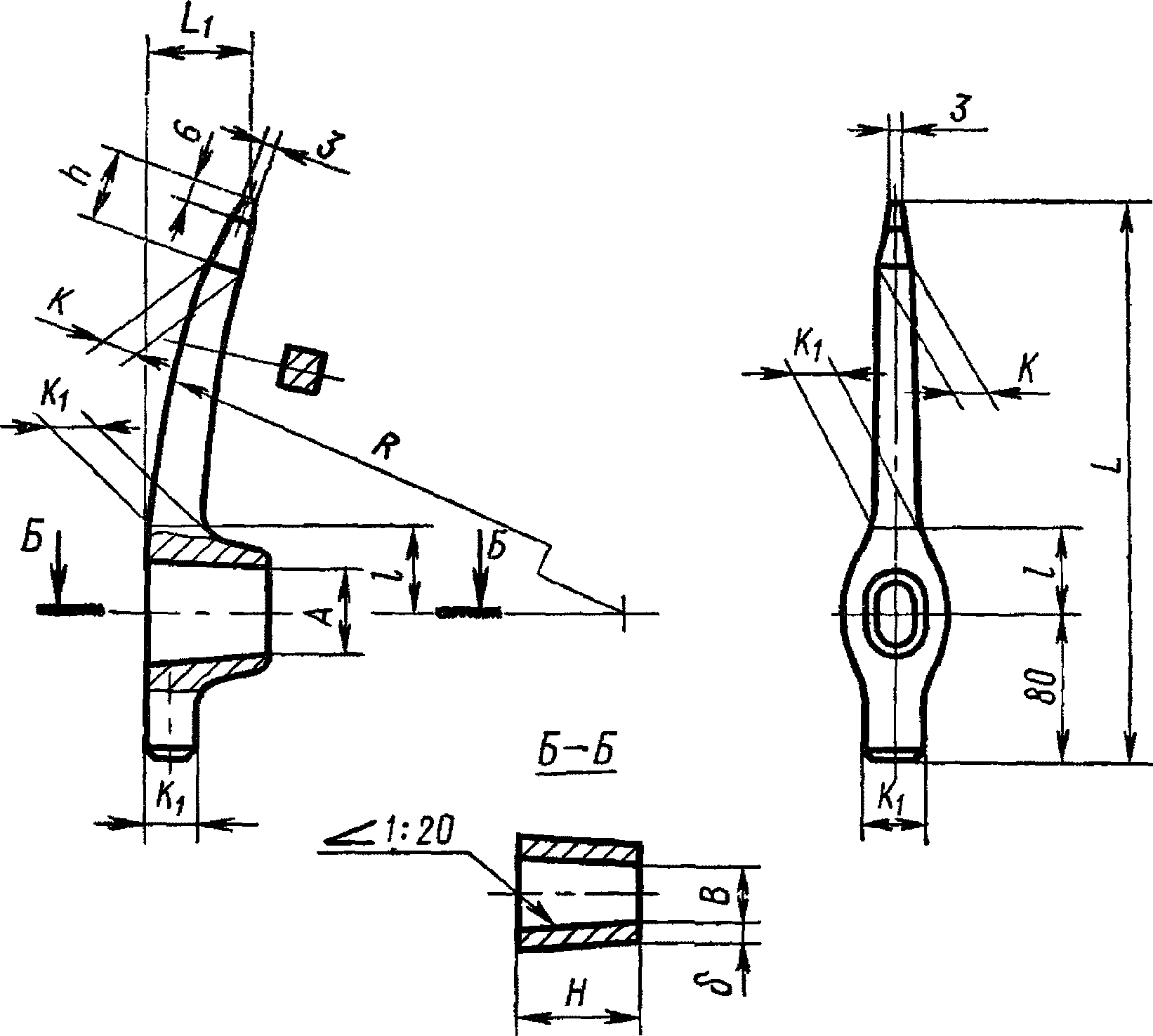

Основные (обязательные) размеры корпусов кирко-мотыг и кирок, а также ручек приведены на черт. 1 - 4 и в табл. 1 - 4 приложения к настоящему стандарту.

Пример условного обозначения кирко-мотыг типоразмера КМ1 с ручкой типа 1:

Кирко-мотыга КМ1 — 1 ГОСТ 1757-76

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Кирко-мотыги и кирки должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, согласованным и утвержденным в установленном порядке.

2.2. Предельные отклонения размеров деталей кирко-мотыг и кирок, не указанные на чертежах и в таблицах настоящего стандарта, должны соответствовать:

корпус — II классу точности по ГОСТ 7505-74;

ручка — по ГОСТ 6449.5-82.

2.1, 2.2. (Измененная редакция, Изм. № 1).

2.3. Корпуса кирко-мотыг и кирок должны изготавливаться в климатическом исполнении У, категории 1 по ГОСТ 15150-69.

2.4. Материалы для деталей кирко-мотыг и кирок должны соответствовать указанным в табл. 2.

2.5. Корпуса кирко-мотыг и кирок должны изготавливаться методом ковки. Поковки должны соответствовать группе I по ГОСТ 8479-70.

2.6. Рабочие концы кирко-мотыг и кирок на длине не менее 70 и не более 100 мм и обушок кирки типа КО на длине не менее 5 и не более 20 мм должны быть термически обработаны и иметь твердость 42 ... 50 HRCэ.

(Измененная редакция, Изм. № 1).

2.7. (Исключен, Изм. № 1).

2.8. Древесина для изготовления ручек должна быть здоровой, прямослойной, без трещин и червоточины. Остальные дефекты не должны превышать норм, установленных для пиломатериалов 1-го сорта по ГОСТ 2695-83. Влажность древесины не должна быть более 18%.

(Измененная редакция, Изм. № 1).

2.9. Отклонение волокон относительно оси ручки не должно быть более 20 мм на 1 м длины.

2.10. На ручке не допускаются сучки диаметром свыше 15 мм. Со стороны насадного конца ручки на расстоянии до 200 мм не должно быть более двух сучков, а с противоположного конца на расстоянии до 350 мм — не более трех сучков.

На остальной части ручки не должно быть более трех сучков диаметром свыше 6 мм.

Сучки должны быть здоровые, сросшиеся и несквозные, расположенные на расстоянии не менее 100 мм друг от друга. Допускается заделка гнезд сучков пробками из древесины той же породы, что и ручки, с применением влагостойкого клея.

Общее количество сучков и пробок на ручке не должно быть более пяти.

2.11. Корпуса кирко-мотыг и кирок должны иметь защитное покрытие Хим.Окс.прм по ГОСТ 9.306-85.

Окисное покрытие должно соответствовать ГОСТ 9.301-86, условия эксплуатации — группе 3 по ГОСТ 9.303-84.

Допускаются другие виды покрытий, в том числе лакокрасочные, обеспечивающие антикоррозионную стойкость кирко-мотыг и кирок.

2.12. Лакокрасочные покрытия должны соответствовать классу У по ГОСТ 9.032-74, условия эксплуатации — группе У1 по ГОСТ 9.104-79.

2.13. Ручки должны быть покрыты олифой оксоль по ГОСТ 190-78 с добавлением 10 — 12% охры по ОСТ 6-10-430-80.

3. ПРАВИЛА ПРИЕМКИ

3.1. Кирко-мотыги и кирки должны быть приняты техническим контролем предприятия-изготовителя.

3.2. Приемку и поставку кирко-мотыг и кирок производят партиями. Размер партии устанавливают соглашением сторон. В состав партии должны входить кирко-мотыги и кирки одного типоразмера.

3.3. Кирко-мотыги и кирки должны быть подвергнуты приемо-сдаточным испытаниям.

Приемо-сдаточные испытания заключаются в сплошном и выборочном контроле.

При сплошном контроле должна производиться проверка соответствия вида окраски корпусов и ручек кирко-мотыг и кирок требованиям пп. 2.11 и 2.13.

При выборочном контроле должна производиться проверка соответствия величин твердости термически обработанных корпусов, геометрических размеров и других показателей требованиям пп. 1.2; 2.1; 2.2; 2.3; 2.6; 2.8 - 2.10 и 2.12.

3.4. Для контрольной выборочной проверки от партии отбирают 2% кирко-мотыг или кирок, но не менее 5 шт.

3.5. Потребителю предоставляется право производить контрольную проверку соответствия кирко-мотыг и кирок требованиям настоящего стандарта.

3.6. Если при приемке отобранных кирко-мотыг или кирок хотя бы одна не будет соответствовать требованиям настоящего стандарта, следует производить повторную проверку двойного количества кирко-мотыг или кирок, взятых из проверяемой партии.

При неудовлетворительных результатах повторной проверки кирко-мотыги или кирки приемке не подлежат.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размер кирко-мотыг и кирок должны проверяться универсальным измерительным инструментом или шаблонами.

4.2. Внешний осмотр кирко-мотыг и кирок должен производиться визуально, методом сравнения их с эталонными образцами.

4.3. Испытания кирко-мотыг и кирок производят путем трехкратного удара обушком, кирочным или мотыжным концом о сталь марок Ст1, Ст2, Ст3 по ГОСТ 380-71 или марок 08кп, 10, 15 по ГОСТ 1050-74 толщиной не менее 5 мм.

При этом концы кирко-мотыг и кирок не должны иметь излома, выкрашивания или вмятин.

4.4. Определение твердости термически обработанных концов кирко-мотыг и кирок — по ГОСТ 9013-59.

4.5. Определение влажности древесины ручек кирко-мотыг и кирок — по ГОСТ 16483.7-71.

4.6. Контроль защитного покрытия корпусов — по ГОСТ 9.032-74 для лакокрасочных покрытий, и по ГОСТ 9.302-79 — для металлических и неметаллических неорганических покрытий.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 На корпусе каждой кирко-мотыги и кирки должны быть нанесены:

а) товарный знак предприятия-изготовителя;

б) условное обозначение типоразмера кирко-мотыги или кирки;

в) цена кирко-мотыги или кирки (при изготовлении изделий для розничной торговли).

Примечание. Способ нанесения указанных маркировочных знаков должен обеспечивать сохранность в течение всего срока службы кирко-мотыг и кирок.

5.2 Кирко-мотыги и кирки должны поставляться в комплекте с ручками.

Упаковка корпусов и ручек должна производиться раздельно.

Упаковка корпусов должна соответствовать ГОСТ 18088-83.

Допускается по согласованию с потребителем поставка корпусов без ручек связками, масса которых не должна превышать 30 кг. Корпуса должны быть защищены от механических повреждений и коррозии при транспортировании и хранении.

5.3. Ручки, предварительно завернутые в оберточную бумагу по ГОСТ 8273-75, должны быть упакованы в деревянные обрешетки по ГОСТ 12082-82.

Допускается по согласованию с потребителем другая упаковка, обеспечивающая сохранность ручек от механических повреждений и воздействия влаги во время транспортирования и хранения.

5.4. Обрешетки должны быть обтянуты стальной проволокой по ГОСТ 3282-74.

(Измененная редакция, Изм. № 1).

5.5. Хранение кирко-мотыг и кирок должно соответствовать условиям хранения по группе C ГОСТ 15150-69.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель должен гарантировать соответствие кирко-мотыг и кирок требованиям настоящего стандарта при соблюдении условий транспортирования и хранения, установленных стандартом.

6.2. Гарантийный срок — 6 мес для корпусов и 3 мес для ручек кирко-мотыг и кирок со дня начала их эксплуатации.

Приложение

Обязательное

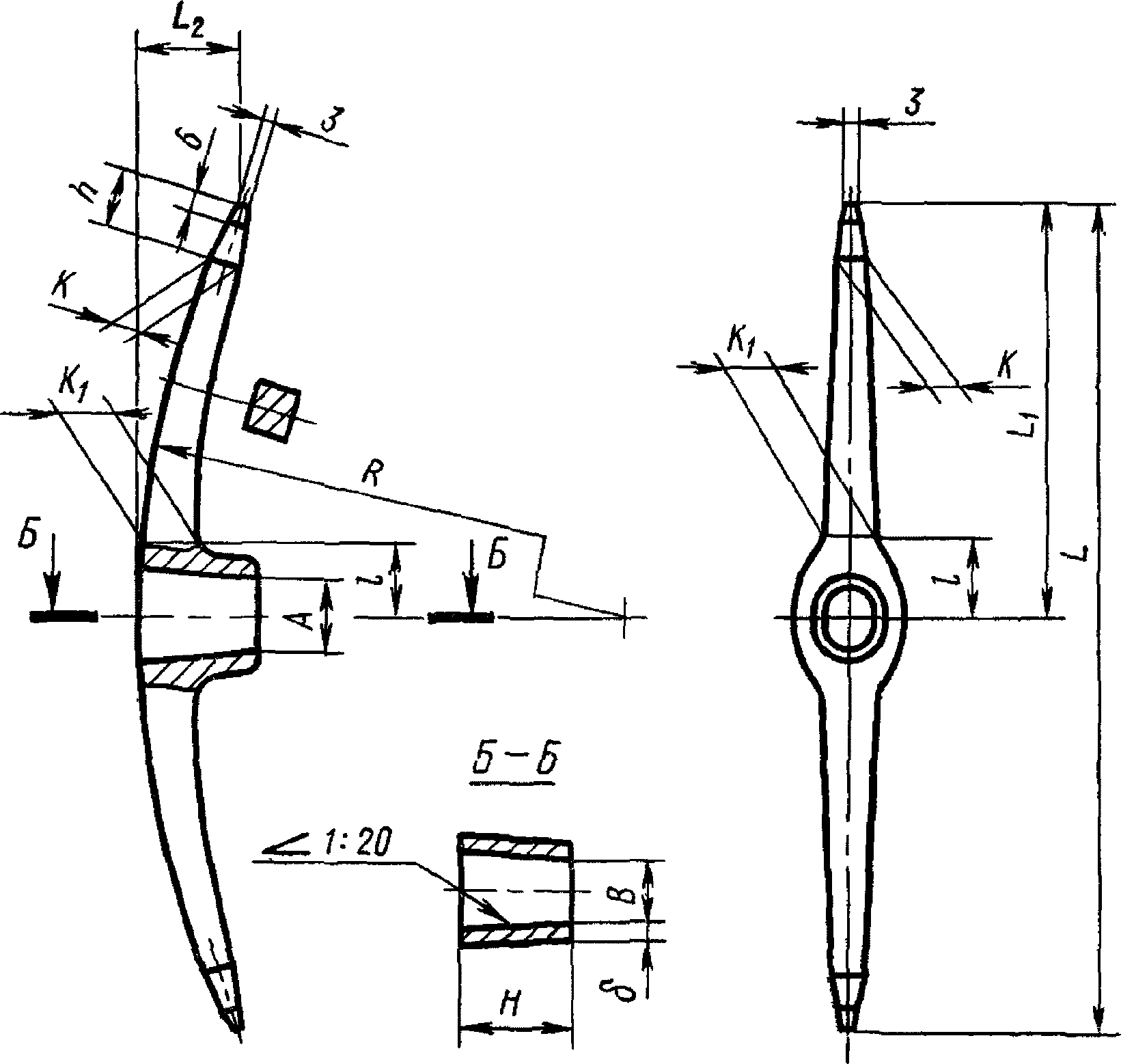

Корпус кирко-мотыги типа КМ

Черт. 1

Таблица 1

Размеры в мм

Продолжение табл. 1

Размеры в мм
