ГОСТ 17563-80*. Государственный стандарт Союза ССР. Кнопки для крепления мягких лент при монтаже кабелей. Конструкция и размеры
(введен в действие Постановлением Госстандарта СССР от 17.04.1980 № 1736)
(ред. от 20.12.1988)
от 17 апреля 1980 г. № 1736
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КНОПКИ ДЛЯ КРЕПЛЕНИЯ МЯГКИХ ЛЕНТ ПРИ МОНТАЖЕ КАБЕЛЕЙ
Buttons for fixing soft tapes in cabling. Design and dimensions
Постановлением Государственного комитета СССР по стандартам от 17 апреля 1980 г. № 1736 срок введения установлен с 01.01.1981.
Переиздание (июнь 1986 г.) с Изменением № 1, утвержденным в июне 1985 г. (ИУС 9-85).

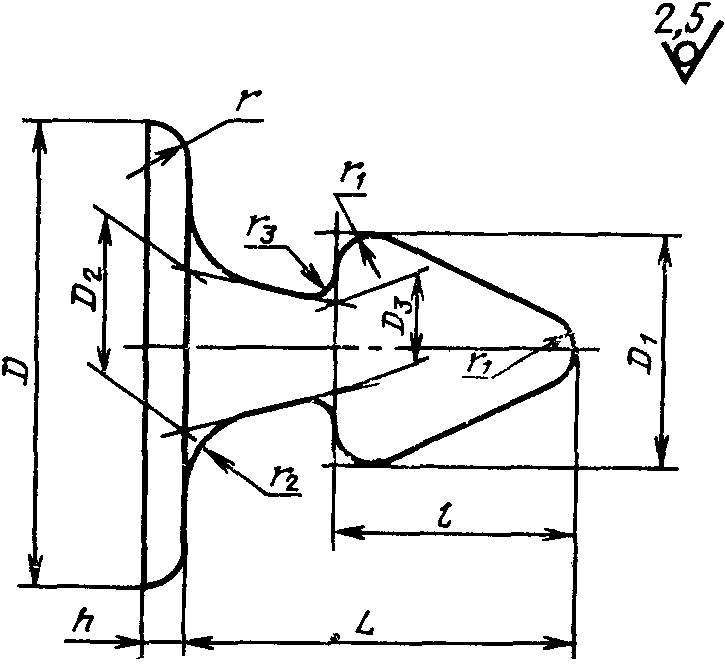

1. Конструкция и размеры кнопок должны соответствовать указанным на чертеже и в таблице.
Примечание. Размеры обеспечиваются инструментом.
| D | D 1 | D 2 | D 3 | L | l | h | r | r 1 | r 2 | r 3 | Масса 1000 шт. кнопок из прессматериала |
| Пред. откл. | |||||||||||
| h14 | H14 | h14 | АГ-48, кг | ||||||||
| 6 | 3,5 | 2,8 | 2,2 | 4,8 | 2 | 0,8 +/- 0,1 | 0,8 +/- 0,1 | 0,5 +/- 0,06 | 0,5 +/- 0,06 | 0,3 +/- 0,06 | 0,2 |
| 12 | 6,0 | 4,0 | 3,5 | 9,0 | 5 | 1,6 | 1,0 | 1,0 | 2,0 | 0,5 +/- 0,06 | 1,0 |
Примечание. Для определения массы кнопок из сополимера стирола МСН и полиэтилена 20908-040 значения массы, указанные в таблице, должны быть умножены на коэффициент 0,6.
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 20.12.1988 № 4309)
Пример. условного обозначения кнопки D_{1} = 6\text{мм} , из пресс-материала АГ-4В:
То же, из полиэтилена 20908-040:
(Измененная редакция, Изм. № 1).
2. Кнопки следует изготовлять из пресс-материала АГ-4В по ГОСТ 20437-75 или сополимера стирола марки МСН 1-го сорта ГОСТ 12271-76.
Допускается изготовлять кнопки из полиэтилена 20908-040 2-го сорта по ГОСТ 16338-85.
(п. 2 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 20.12.1988 № 4309)
3. Параметр шероховатости в местах удаления литников и облоя — Rz <= 40 мкм.
4. Кнопки из сополимера стирола марки МСН 1-го сорта по ГОСТ 12271-76 должны выдерживать следующие климатические воздействия:
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 20.12.1988 № 4309)
температуры от 213,15 до 333,15 К (от минус 60 до плюс 60 °C);
относительной влажности до 80% при температуре 308,15 К (35 °C);
пониженного атмосферного давления 666,5 Па.
5. Общие технические требования, правила приемки, методы контроля, маркировка, упаковка, хранение, транспортирование и гарантии изготовителя — по ГОСТ 17019-78.
