ГОСТ 17435-72*. Государственный стандарт Союза ССР. Линейки чертежные. Технические условия

Государственный комитет СССР по стандартам · № ГОСТ 17435-72*Действующий акт

(утв. Постановлением Госстандарта СССР от 14.01.1972 № 150)

(ред. от 11.05.1988)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 5-6, 1993). Изменение № 4, утв. Постановлением Госстандарта СССР от 11.05.1988 № 1297, введено в действие с 1 января 1989 года. Взамен ГОСТ 5093-49, ГОСТ 12646-67.

Утвержден
Постановлением

Государственного комитета стандартов Совета Министров СССР от 14 января 1972 г. № 150

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИНЕЙКИ ЧЕРТЕЖНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Drawing rulers. Specifications

ГОСТ 17435-72*

Группа Т75

ОКП 42 6541

Взамен
ГОСТ 5093-49,
ГОСТ 12646-67

Утвержден постановлением Государственного комитета стандартов Совета Министров СССР от 14 января 1972 г. № 150. Срок введения установлен

с 1 января 1974 года

Проверен в 1979 г. Срок действия ограничен

до 1 июля 1984 года

Переиздание (сентябрь 1980 г.) с изменениями № 1, 2, утвержденными в апреле 1974 г., апреле 1980 г. (ИУС 5-74, 5-80).

Настоящий стандарт распространяется на чертежные мерительные линейки, предназначенные для выполнения чертежных и графических работ.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1 Линейки должны изготовляться следующих типов:

ЛТР — линейка трапецеидального сечения с ручкой;

ЛТВ — линейка трапецеидального сечения с пластмассовой вставкой;

ЛТ — линейка треугольного сечения многомасштабная;

ЛП — линейка прямоугольного сечения.

Линейки типов ЛТР, ЛТ и ЛП имеют общее назначение.

Линейка типа ЛТВ предназначена для выполнения копировальных работ.

(Измененная редакция, Изм. № 1).

1.2. Основные размеры линеек должны соответствовать указанным на черт. 1 — 4 и в таблице.

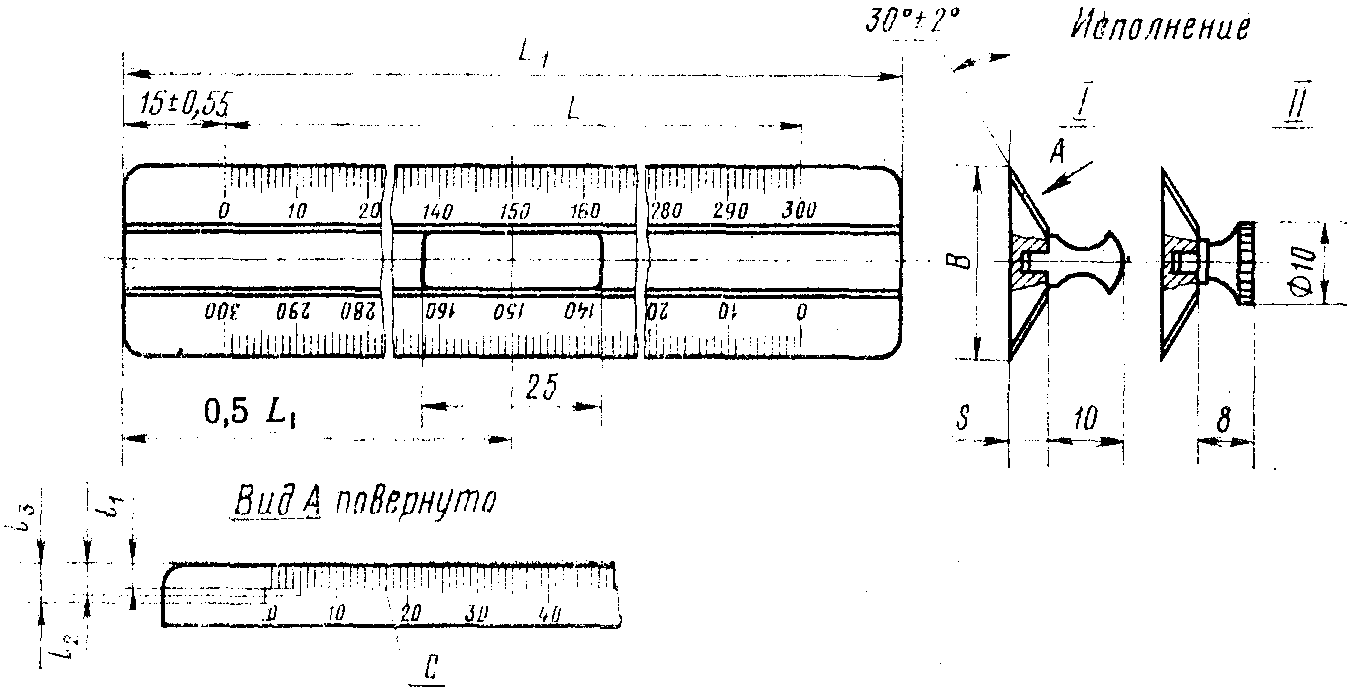

Линейка типа ЛТР (с ручкой в двух исполнениях)

(в ред. Изменения № 3, введенного в действие
Постановлением Госстандарта СССР от 23.12.1983 № 6444)

1. Типы и основные размеры

Черт. 1

(в ред. Изменения № 3, введенного в действие
Постановлением Госстандарта СССР от 23.12.1983 № 6444)

Линейка типа ЛТВ
(в ред. Изменения № 3, введенного в действие
Постановлением Госстандарта СССР от 23.12.1983 № 6444)

1. Типы и основные размеры

Черт. 2

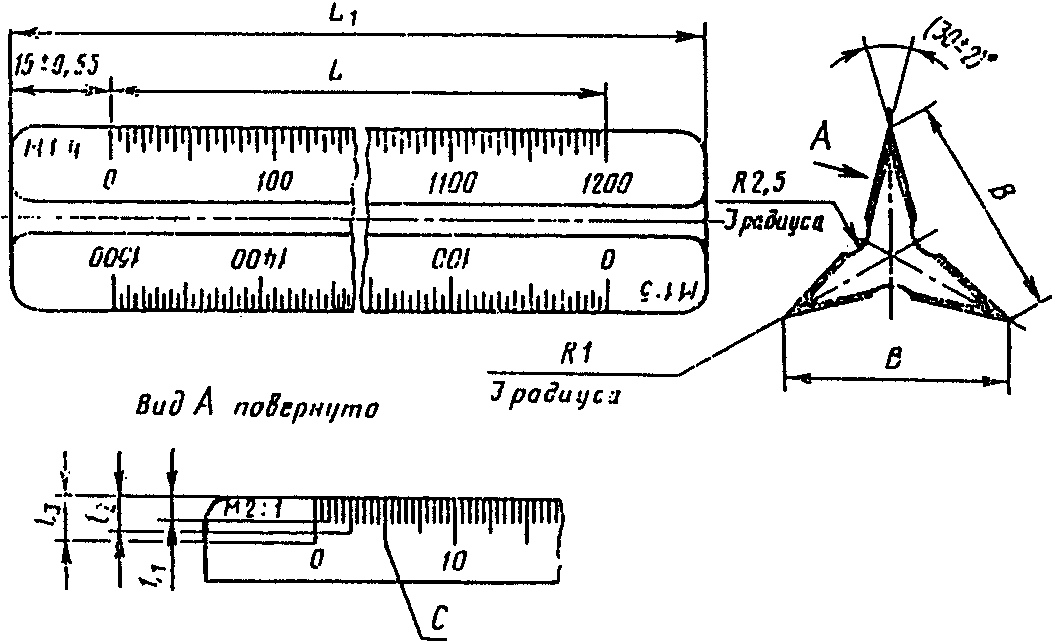

Линейка типа ЛТ

1. Типы и основные размеры

Черт. 3

(в ред. Изменения № 3, введенного в действие
Постановлением Госстандарта СССР от 23.12.1983 № 6444)

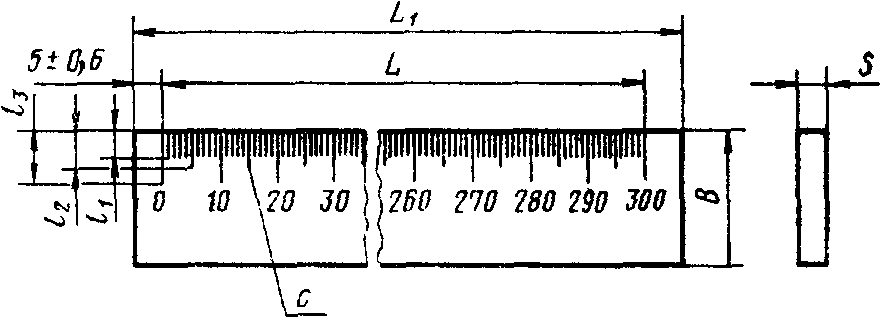

Линейка типа ЛП
(в ред. Изменения № 3, введенного в действие
Постановлением Госстандарта СССР от 23.12.1983 № 6444)

1. Типы и основные размеры

Черт. 4

Черт. 1 — 4 не определяют конструкцию линеек.			Тип линейки		L L₁	B		(пред. откл. +/- 1,05)		S		l1
	l2	l3	Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
Номин.	Пред. откл.	ЛТР	200	+/- 0,23	230	+/- 1,45	25	4,5	+/- 0,6	3	+/- 0,5	4	+/- 0,6
	5		+/- 0,6	250
	280	+/- 1,6	300	+/- 0,26
330	+/- 1,8	ЛТВ	250	+/- 0,23	280
	+/- 1,6	22	300	+/- 0,26	330
	+/- 1,8	30	500	+/- 0,315
530	+/- 2,2	ЛТ	300	+/- 0,260	330	+/- 1,8	27
	-	-	500	+/- 0,315
530 +/- 2,2
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 23.12.1983 № 6444)	ЛП	200	+/- 0,23	210	+/- 1,45	22, 25	2,0	+/- 0,2	5	+/- 0,6	7	+/- 0,75	9
	+/- 0,75		250	260
	+/- 1,6	300	+/- 0,26	310
	+/- 1,6	400	+/- 0,285	410	+/- 1,8
	25	500	+/- 0,315	510	+/- 2,0	30
	2,5	600	+/- 0,35	610
	+/- 2,2	700	+/- 0,4	710
+/- 2,5 (в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 23.12.1983 № 6444)

Примечания:

1. Размеры B и S, указанные в таблице, распространяются на линейки с деревянной основой. Для пластмассовых линеек размер S должен быть не менее 1,20 мм.

2. Для линеек типа ЛП допускается наносить отметки по всей длине линейки L1.

3. Для пластмассовых линеек допускается изменение размеров, связанных с усадкой пластмассы в пределах значений, указанных в нормативно-технической документации на материалы.

(Измененная редакция, Изм. № 1, 2).

1.3. Предельное отклонение между двумя любыми отметками шкалы, отстоящими друг от друга на расстоянии 100 мм, не должно быть более +/- 0,10 мм.

1.4. Ширина отметок C для линеек типов ЛТР, ЛТВ, ЛТ не должна превышать 0,15 мм, а для линеек типа ЛП — 0,20 мм.

1.5. Линейки типов ЛП и ЛТВ должны выпускаться с одной шкалой масштабом 1:1.

Линейки типа ЛТ должны выпускаться со шкалами, имеющими один масштаб 1:1 и пять любых масштабов по ГОСТ 2.302-68, кратность цифр — по ГОСТ 17041-77.

Линейка типа ЛТР должна выпускаться с двумя шкалами масштабом 1:1.

Допускается нанесение одной из шкал другого масштаба по ГОСТ 2.302-68.

Пример условного обозначения линейки типа ЛП со шкалой длиной 300 мм:

Линейка ЛП-300 ГОСТ 17435-72

То же, для линейки типа ЛТВ со шкалой длиной 300 мм:

Линейка ЛТВ-300 ГОСТ 17435-72

То же, типа ЛТ со шкалой длиной 500 мм и масштабами 1:1; 1:2; 1:2,5; 1:4, 1:5; 1:15:

Линейка ЛТ-500 ГОСТ 17435-72 М 1:1/1:2/1:2,5/1:4/1:5/1:15

То же, типа ЛТР с ручкой исполнения 1 со шкалой длиной 200 мм и масштабами 1:1 и 1:2:

Линейка ЛТР-1-200 ГОСТ 17435-72 М 1:1/1:2

(Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Линейки должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

Внешний вид и отделка чертежных линеек должны соответствовать образцу-эталону, утвержденному в установленном порядке по ГОСТ 15.009-86.

2.2. Для изготовления корпуса линеек должна применяться древесина твердолиственных пород по ГОСТ 2695-83 (груши, бука, клена, березы). Для линеек типа ЛП допускается применять древесину мягких лиственных пород (ольхи, осины) до 1 января 1986 г. Влажность древесины не должна превышать (7 +/- 2)%.

Допускается изготовление линеек из пластмасс или других материалов, обеспечивающих выполнение требований настоящего стандарта.

Примечание. Требования, предъявляемые к пластмассам, предусматриваются в стандартах и технических условий на пластмассы.

В качестве применяемых материалов могут быть:

винипласт листовой по ГОСТ 9639-71;

целлулоид по ГОСТ 21228-85.

(Измененная редакция, Изм. № 2).

2.3. Древесина линеек не должна иметь трещин, сколов, червоточин и гнили. На линейке не допускаются сучки диаметром более 3 мм. Сучков диаметром до 3 мм, отстоящих от краев линейки на расстояние не менее 3 мм, не должно быть более 2.

2.4. На корпусе линеек, изготовленных из древесины, вне области шкал не допускается синева и краснина более 20% от площади поверхности.

2.5. Для изготовления шкал деревянных линеек типов ЛТР, ЛТ и ЛТВ следует применять целлулоид марки А белого цвета толщиной не более 0,8 мм по ГОСТ 21228-85 или другие виды пластмасс белого цвета той же толщины, обеспечивающие выполнение требований настоящего стандарта.

На поверхности шкал не должно быть вмятин, вздутий, трещин, пригорелостей и посторонних включений.

(Измененная редакция, Изм. № 2).

2.6. Соединение шкал с корпусом линейки должно быть прочным, без отслаиваний. Прочность соединения не должна быть менее 2,5 Н.

2.7. Непрямолинейность рабочих кромок линейки не должна быть более 0,05% длины шкалы линейки.

2.8. Непараллельность рабочих кромок линеек типов ЛТР, ЛП, ЛТВ не должна превышать 0,1% длины шкалы, типа ЛТ — 0,15%.

2.9. Торцы линеек должны быть перпендикулярны рабочим кромкам. Рабочие кромки линейки типа ЛП и вставки линейки ЛТВ должны быть перпендикулярны плоскости прилегания.

Отклонение от перпендикулярности не должно быть более +/- 1°30'.

2.10. Непараллельность вставки линейки типа ЛТВ плоскости прилегания на всей длине должна превышать 0,3 мм.

2.11 Неплоскостность линеек не должна превышать 0,3% длины шкалы.

2.12. Отметки и цифры, нанесенные на линейки, должны обеспечивать свободное чтение всех элементов шкал невооруженным глазом на расстояний 300 мм при освещенности не менее 90 лк. Отметки должны быть без разрывов линий. При применении методы тиснения для линеек типов ЛТР, ЛТВ и ЛТ глубина тиснения должна быть 0,1 — 0,2.

2.13. Исключен с 1 января 1989 года. - Изменение № 4, утв. Постановлением Госстандарта СССР от 11.05.1988 № 1297.

2.14. Числа отсчета на шкалах следует выполнять шрифтом по ГОСТ 26.008-85 и ГОСТ 2930-62 для изделий, разработанных до 01.01.87.

2.15. Числовые значения на шкалах наносятся в миллиметрах: однозначное число наносится под соответствующей отметкой, двузначное — по обе стороны от нее, т.е. симметрично соответствующей отметке.

Допускается нанесение числовых значений в сантиметрах.

2.16. Деревянные поверхности линеек должны быть гладкими, без заусенцев, царапин и других дефектов, ухудшающих товарный вид изделий.

Параметр шероховатости деревянных поверхностей линеек должен быть Rzmax <= 60 мкм по ГОСТ 7016-82.

2.17. Необлицованные поверхности деревянных линеек типов ЛТР, ЛТВ и ЛТ следует покрывать бесцветным лаком, группа условий эксплуатации Л по ГОСТ 9.104-79, класс покрытий — III по ГОСТ 9.032-74.

2.16, 2.17. (Измененная редакция, Изм. № 2).

2.18. Ручки линеек типа ЛТР должны изготовляться из пластмассы по ГОСТ 5689-79 или из других видов пластмасс, не ухудшающих их качество и внешний вид.

Ручка не должна выпадать под действием подвешенного к линейке груза массой 1 кг.

(Измененная редакция, Изм. № 1).

2.19. Несимметричность установки ручки по длине линейки не должна превышать 2 мм, а по ширине — 0,5 мм.

2.20. Вставка линейки типа ЛТВ должна изготавливаться из прозрачного целлулоида марки А по ГОСТ 21228-85 или других видов прозрачных пластмасс, соответствующих требованиям этого стандарта.

(Измененная редакция, Изм. № 2).

2.21 Срок службы линеек — 3 года.

3. ПРАВИЛА ПРИЕМКИ

3.1. Для проверки соответствия линеек требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания.

3.2. При приемо-сдаточных испытаниях проверяют на соответствие пп. 2.3; 2.13; 2.16 все линейки и на соответствие пп. 1.2; 2.7 - 2.9; 2.11 - 10 линеек из 1000.

Результаты выборочного контроля распространяются на всю партию.

3.3. Периодические испытания, проводят один раз в год по пп. 2.2; 2.4; 2.10; 2.12; 2.14; 2.15; 2.17 — 2.20. При периодических испытаниях проверяют на соответствие требованиям 5% линеек от партии, прошедших приемо-сдаточные испытания, но не менее 50 шт. Под партией понимается количество линеек, изготовленное за одну смену и принятых по одному документу.

Четыре линейки из 1000 проверяют на соответствие п. 2.6.

Результаты периодических испытаний считаются удовлетворительными, если все линейки соответствуют требованиям настоящего стандарта. Если при проверке окажется хотя бы одна линейка, не удовлетворяющая требованиям стандарта, производят повторную проверку удвоенного количества линеек, взятых от той же партии. Если при повторных испытаниях будет обнаружено несоответствие хотя бы одной линейки требованиям стандарта, результаты испытаний считаются неудовлетворительными и окончательными.

Абзац исключен с 1 января 1989 года. - Изменение № 4, утв. Постановлением Госстандарта СССР от 11.05.1988 № 1297.

(Измененная редакция, Изм. № 2).

3.4. Потребитель проверяет линейки на соответствие требованиям пп. 2.3 - 2.5, 2.12 - 2.18. Для проверки берут 5% линеек от поступившей партии. Результаты выборочного контроля распространяются на всю партию.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры линеек (п. 1.2) проверяют измерительным инструментом с погрешностью измерения 0,1 мм.

Параметры линеек (примечание к таблице и пп. 1.3 и 1.4) проверяют измерительным инструментом с погрешностью измерения 0,01 мм.

4.2. Качество линеек (пп. 2.2 - 2.6; 2.12; 2.13; 2.15 - 2.17; 2.20) проверяют путем внешнего осмотра.

4.3. Влажность древесины (п. 2.2) проверяют по ГОСТ 16588-79.

4.4. Прочность соединения шкалы с корпусом линейки (п. 2.6) проверяют на специальной установке для испытаний на отрыв клеевых соединений следующим образом:

отслаивают целлулоид от одного конца линейки до половины ее длины;

конец линейки, от которого отслоен целлулоид, закрепляют в подвижном зажиме;

производят отслаивание при скорости 100 мм/мин согласно схеме, указанной на черт. 5.

4. Методы испытаний

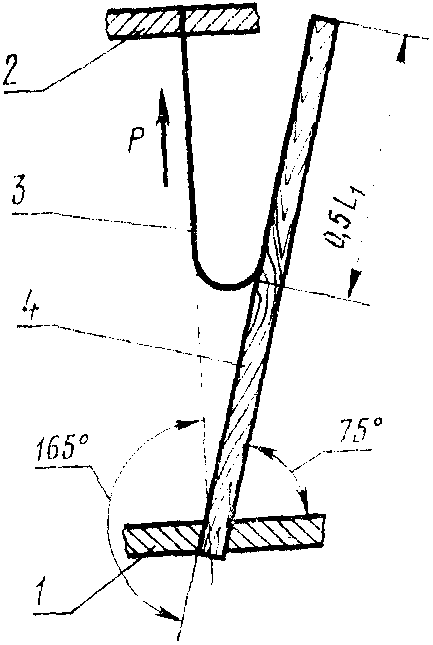

1 — подвижный зажим; 2 — неподвижный зажим; 3 — целлулоид; 4 — деревянный корпус линейки.

Черт. 5

(Измененная редакция, Изм. № 2).

4.5. Непрямолинейность рабочих кромок (п. 2.7) и неплоскостность линеек (п. 2.11) проверяют при помощи поверочной плиты по ГОСТ 10905-86 и набора щупов по ГОСТ 882-75.

4.6. Непараллельность рабочих кромок (п. 2.8), непараллельность вставки линейки (п. 2.10) и несимметричность установки ручки (п. 2.19) проверяют измерительным инструментом с погрешностью измерения 0,1 мм.

4.7. Перпендикулярность торцов (п. 2.9) проверяют угломером по ГОСТ 5378-66.

4. Методы испытаний

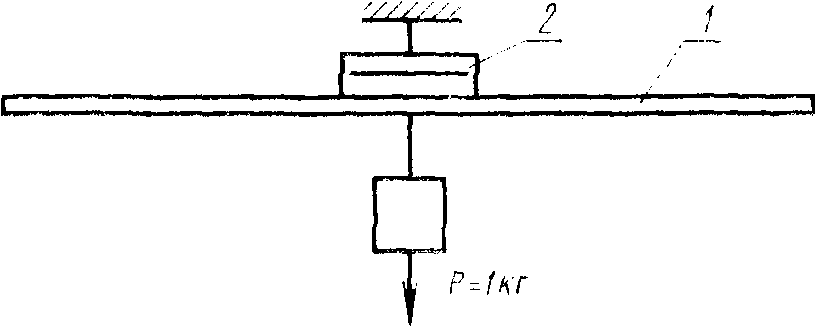

1 — линейка; 2 — ручка.

Черт. 6

4.8. Качество отметок и цифр (п. 2.12) проверяют с помощью фотоэлектрического люксметра по ГОСТ 14841-80 при нормальной освещенности всей поверхности линейки.

4.9. Качество деревянной поверхности линейки (п. 2.16) проверяют по утвержденным эталонам.

4.10. Прочность соединения ручки с корпусом линейки (п. 2.18) проверяют по схеме, указанной на черт. 6.

4.11. Проверку маркировки и упаковки (пп. 5.1 - 5.4) производят путем визуального осмотра.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На каждой линейке и лицевой стороне тем же методом, что отметки и цифры измерительной шкалы, должны быть отчетливо нанесены:

а) товарный знак или наименование предприятия-изготовителя;

б) масштабы измерительных шкал многомасштабных линеек;

в) цена линейки;

г) обозначение настоящего стандарта.

5.2. Линейки типов ЛТР, ЛП и ЛТВ завертывают по 50 — 100 шт. в оберточную бумагу по ГОСТ 8273-75 <*> и перевязывают шпагатом по ГОСТ 17308-85.

<*> Действует до 01.01.1981 г.

Линейки типа ЛТ завертывают по 10 шт. в парафинированную бумагу по ГОСТ 9569-79, а затем пачки по 50 — 100 шт. в оберточную бумагу и перевязывают шпагатом.

Допускается упаковка линеек по 100 — 200 шт. в картонные коробки по ГОСТ 12301-81.

(Измененная редакция, Изм. № 1).

5.3. На каждую пачку наклеивают этикетку с указанием реквизитов маркировки по п. 5.1, количества линеек в пачке, типа линеек, даты выпуска, штампа упаковщика, номера прейскуранта, артикула или номера по прейскуранту.

5.4. При междугородней перевозке пачки с линейками укладывают в ящик из гофрированного картона по ГОСТ 22852-77.

Допускается транспортировать линейки в ящиках по ГОСТ 2991-85 или ГОСТ 5959-80.

Линейки должны быть уложены плотно, чтобы исключить возможность деформации линеек при транспортировании и хранении.

Допускается транспортировать коробки с линейками в контейнерах в пакетированном виде.

5.5 Масса ящика с линейками не должна быть более 30 кг.

5.6. Маркировка транспортной тары — по ГОСТ 14192-77 с нанесением манипуляционных знаков № 2, № 3 со следующими дополнениями;

тип линеек;

обозначение настоящего стандарта;

цена линейки;

артикул;

номер прейскуранта;

количество линеек;

дата выпуска;

штамп упаковщика.

5.7. Линейки транспортируют транспортом любого вида в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Условия транспортирования линеек должны соответствовать условиям хранения 4 (Ж2) по ГОСТ 15150-69.

5.8. Линейки в упакованном виде должны храниться в сухих отапливаемых помещениях при температуре от 10 до 35 °C при относительной влажности не более 90% и должны быть удалены от непосредственных источников тепла на расстояние 1,5 м.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Раздел 6 исключен с 1 июня 1984 года. - Изменение № 3, введенное в действие Постановлением Госстандарта СССР от 23.12.1983 № 6444.
