ГОСТ 17185-71*. Втулки зажимные с буртиком и эксцентрично расположенным цилиндрическим отверстием к токарно-револьверным станкам. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 10.09.1971 № 1572)

(ред. от 01.03.1981)

от 10 сентября 1971 г. № 1572

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ЗАЖИМНЫЕ С БУРТИКОМ И ЭКСЦЕНТРИЧНО РАСПОЛОЖЕННЫМ ЦИЛИНДРИЧЕСКИМ ОТВЕРСТИЕМ К ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Turret lathe collets with rib and eccentrically positioned cylindrical hole.

Взамен MH 1014-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1971 г. № 1572 срок введения установлен с 1 января 1973 года.

Проверен в 1981 г.

Переиздание декабрь 1981 г. с Изменением № 1, утвержденным в марте 1981 г. (ИУС № 5 — 1981 г.).

Настоящий стандарт соответствует рекомендации СЭВ по стандартизации PC 2308-69.

1. Конструкция и размеры втулок должны соответствовать указанным на черт. 1 и в табл. 1.

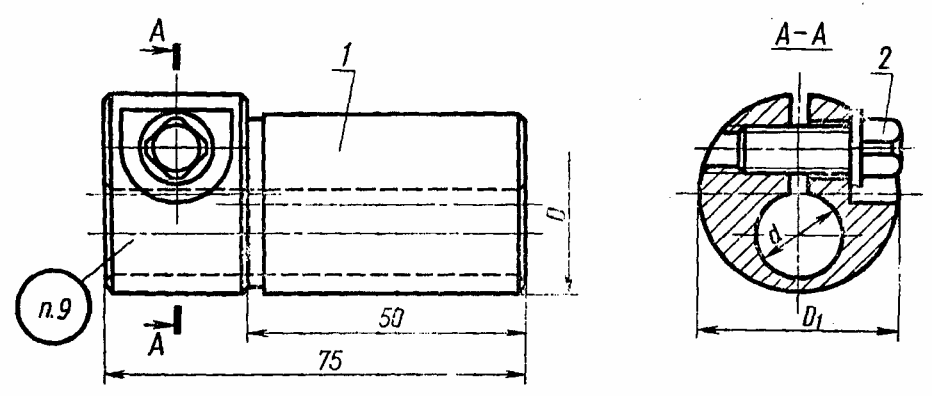

Черт. 1

Таблица 1

Размеры в мм

Обозначение втулок	Применяемость	D	d	D 1	Масса, кг	Обозначение деталей
						Дет. 1. Корпус (1 шт.)	Дет. 2. Винт по ГОСТ 1488-75 (1 шт.)
6117-0751		30	(15)	36	0,32	6117-0751/001	М8 x 25.58.05
6117-0752			16		0,31	6117-0752/001
6117-0753		32	(15)		0,36	6117-0753/001
6117-0754			16		0,35	6117-0754/001
6117-0755		38 <*>	20	45	0,54	6117-0755/001	М10 x 30.58.05
6117-0756		40			0,57	6117-0756/001
6117-0757		50	30	55	0,76	6117-0757/001
6117-0758			32		0,71	6117-0758/001

---

<*> Для оснащения станков, выпущенных до 1 января 1972 г.

Примечание. Размеры, заключенные в скобки, по возможности не применять.

Пример условного обозначения втулки диаметрами D = 30 мм, d = 16 мм:

Втулка 6117-0752 ГОСТ 17185-71

(Измененная редакция, Изм. № 1).

2. Конструкция и размеры корпусов должны соответствовать указанным на черт. 2 и в табл. 2.

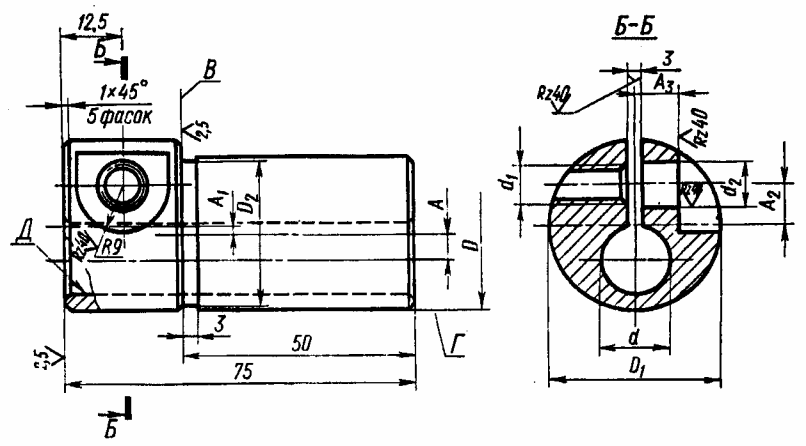

Черт. 2

Таблица 2

Размеры в мм

Обозначение корпусов	D	d	D 1	D 2	А	A 1	А 2	A 3	d 1	d 2	Масса, кг
6117-0751/001	30	(15)	36	28	4	3,0	8	10	М8	9	0,31
6117-0752/001		16									0,30
6117-0753/001	32	(15)		30	5	2,0					0,34
6117-0754/001		16									0,33
6117-0755/001	38	20	45	36		3,5	11	12	М10	11	0,52
6117-0756/001	40			38	6	2,5					0,55
6117-0757/001	50	30	55	48	5		16	14			0,74
6117-0758/001		32			4						0,69

(Измененная редакция, Изм. № 1).

3. Материал — сталь марки У7 по ГОСТ 1435-74.

4. Покрытие — Хим. Окс. прм. по ГОСТ 9.073-77, кроме поверхностей В, Г, Д.

5. Резьба — по ГОСТ 24705-81.

Допуски на резьбу — 7Н степени точности по ГОСТ 16093-81.

6. Фаска под резьбу — по ГОСТ 10549-80.

7. Допуск параллельности оси отверстия d относительно оси наружной поверхности D и перекос осей — 0,15 мм.

---
