от 30 декабря 1970 г. № 169
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРАНЫ ПРОБКОВЫЕ ПРОХОДНЫЕ САЛЬНИКОВЫЕ МУФТОВЫЕ ЧУГУННЫЕ НА P_{\text{у}} \leq 10 кгс/см2 С ЗАГЛУШКОЙ ДЛЯ СПУСКА ВОДЫ
Sieeve type iron plug valves with gland and blind flange for drainage for P_{\text{у}} \leq 10 kgf/sq x cm
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.1970 № 169 срок введения установлен с 01.01.1973.
Разработан Всесоюзным научно-исследовательским институтом гидромеханизации, санитарно-технических и специальных работ Министерства монтажных и специальных строительных работ СССР.
Зам. директора института по научной работе Зубков В.М.
Руководитель темы Лазуткин В.В.
Исполнители — Сатюков А.И., Ханович И.И.
Внесен Министерством монтажных и специальных строительных работ СССР.
Подготовлен к утверждению Отделом технического нормирования и стандартизации Госстроя СССР.
Начальник подотдела стандартов и технических условий Мозольков В.С.
Утвержден Государственным комитетом Совета Министров СССР по делам строительства.
Введен в действие Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30 декабря 1970 г. № 169.
Настоящий стандарт распространяется на чугунные пробковые проходные сальниковые муфтовые краны с D_{\text{у}} 15 — 50 мм на P_{\text{у}} \leq 10 кгс/см2, имеющие заглушку (пробку) для спуска воды, устанавливаемые в системах водяного отопления с температурой воды до 100 °C.
1. ОСНОВНЫЕ РАЗМЕРЫ
1.1 Основные размеры кранов должны соответствовать указанным на чертеже и в табл. 1.

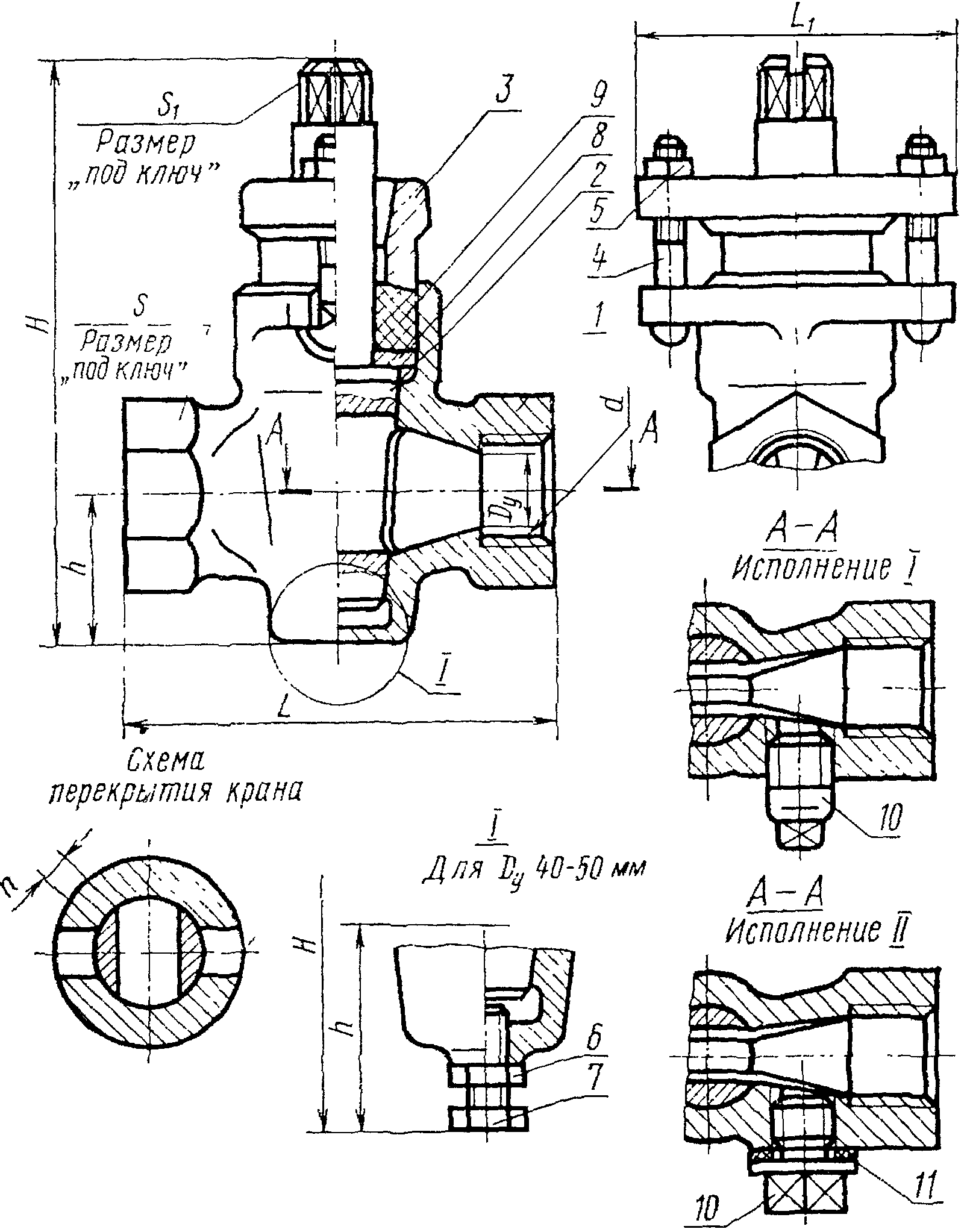

1 — корпус; 2 — пробка; 3 — втулка сальника фланцевая;
4 — болт анкерный; 5, 6 — гайки; 7 — болт;
8 — кольцо поднабивочное; 9 — набивка марки ПП;
10 — заглушка (пробка спускная); 11 — прокладка
Размеры в мм
| Проход условный | d | H | h | L | L 1 | n, не менее | S | S 1 | Масса, кг, не более | |
| D y | Исполнение I | Исполнение II | ||||||||
| 15 | Труб. 1/2» | 110 | 31 | 80 | 60 | 6 | 30 | 12 | 0,68 | 0,70 |
| 20 | Труб. 3/4» | 132 | 37 | 90 | 73 | 8 | 36 | 14 | 1,12 | 1,14 |
| 25 | Труб. 1» | 150 | 44 | 110 | 80 | 9 | 46 | 17 | 1,90 | 1,93 |
| 32 | Труб. 1 1/4» | 178 | 52 | 130 | 98 | 10 | 55 | 19 | 3,00 | 3,03 |
| 40 | Труб. 1 1/2» | 230 | 90 | 150 | 110 | 12 | 60 | 22 | 3,70 | 3,73 |
| 50 | Труб. 2» | 260 | 96 | 170 | 128 | 14 | 75 | 27 | 6,60 | 6,63 |
Пример условного обозначения чугунного пробкового проходного сальникового муфтового крана на P_{\text{у}} \leq 10 кгс/см2, с D_{\text{у}} 25 мм, с заглушкой для спуска воды, исполнения I:
1.2. Размеры и материал деталей крана должны соответствовать указанным в табл. 2.
Размеры в мм
| Наименования деталей | Проход условный D y | Номера стандартов или чертежей | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | ||
| Корпус | 15 | 20 | 25 | 32 | 40 | 50 | По чертежу заводаизготовителя |
| Пробка | 15 | 20 | 25 | 32 | 40 | 50 | ГОСТ 11439-65 |
| Втулка сальника фланцевая | 17 | 19 | 24 | 26 | 30 | 38 | ГОСТ 11438-65 |
| Болт анкерный | М6 x 35 | М8 x 40 | М8 x 45 | М10 x 50 | М10 x 50 | М12 x 65 | ГОСТ 11440-65 |
| Гайка (дет. 5) | М6-016 | М8-016 | М8-016 | М10-016 | М10-016 | М12-016 | ГОСТ 5915-70 |
| Гайка (дет. 6) | - | - | - | - | М12-016 | М12-016 | ГОСТ 5916-70 |
| Болт | - | - | - | - | М12 x 30-026 | М12 x 30-026 | ГОСТ 7796-70 |
| Кольцо поднабивочное | 28/18 | 34/20 | 38/24 | 50/26 | 60/30 | 68/38 | Табл. 3 ГОСТ 2422-65 |
| Набивка марки ПП | 6 x 6 | 8 x 8 | 8 x 8 | 13 x 13 | 16 x 16 | 16 x 16 | Табл. 3 ГОСТ 2422-65 |
| Заглушка (пробка спускная) исполнения I | 8 | 8 | 10 | 10 | 15 | 15 | ГОСТ 8963-59 |
| Заглушка (пробка спускная) исполнения II | М12 x 1,25 | М12 x 1,25 | М16 x 1,5 | М16 x 1,5 | М20 x 1,5 | М20 x 1,5 | По чертежу заводаизготовителя |
| Прокладка уплотнительная | - | - | - | - | - | - | По чертежу заводаизготовителя |
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Пробковые краны с заглушкой должны изготовляться в соответствии с требованиями ГОСТ 7520-66 и настоящего стандарта по чертежам, утвержденным в установленном порядке.
2.2. Отливки корпусов кранов должны удовлетворять требованиям технических условий, утвержденным в установленном порядке.
2.3. Допускаемые отклонения отливок по размерам, массе и припускам на механическую обработку должны соответствовать II классу точности ГОСТ 1855-55.
2.4 Резьба в соединении заглушки с корпусом крана должна выполняться:
в исполнении I — трубная цилиндрическая по 3-му классу точности ГОСТ 6357-52;
в исполнении II — метрическая по 3-му классу точности ГОСТ 9150-59.
В корпусе кранов D_{\text{у}} 15 и D_{\text{у}} 20 мм в пределах допусков на соответствующие размеры допускается пересечение резьб муфтового конца и спускного отверстия.
2.5. Для уплотнения резьбового соединения заглушки с корпусом крана в исполнении I должен применяться лен, пропитанный суриком или белилами, разведенными на натуральной олифе, и в исполнении II — паронит или другие уплотнительные материалы.
2.6. Резьба метрическая на деталях крана должна выполняться по ГОСТ 9150-59, допуски — по 3-му классу точности ГОСТ 9253-59, фаски — по ГОСТ 10549-63.
2.7. Болты и гайки должны изготавливаться из стали марки Ст. 5 по ГОСТ 380-60.
2.8. Корпус крана, поднабивочное кольцо, болты и гайки должны иметь защитное антикоррозионное покрытие хим. фос. прм. по ГОСТ 9791-68.
Покрытие корпуса и поднабивочного кольца должно производиться до притирки уплотнительных поверхностей.
2.9 Краны относятся к классу восстанавливаемых изделий.
Срок службы до списания крана — 10 лет.
Средний ресурс до списания крана — не менее 2000 циклов.
Наработка на отказ — не менее 400 циклов.
Средняя наработка до первого отказа — не менее 600 циклов.
Коэффициент технического использования — не менее 0,999.
2.10. Предприятие-изготовитель периодически, не реже одного раза в год, должно проводить контрольные испытания выборочных образцов выпускаемых кранов каждого типоразмера на надежность в работе.
2.11. Гарантийный срок исправной работы каждого крана — 1 год со дня сдачи в эксплуатацию, но не более полутора лет с момента отгрузки.
2.12. 97%-ный ресурс в течение гарантийного срока — не менее 500 циклов.
Вероятность безотказной работы в течение гарантийного срока — не менее 0,97.
Предприятие-изготовитель обязано в течение гарантийного срока безвозмездно заменять или ремонтировать вышедшие из строя детали, узлы или изделия в целом при условии соблюдения потребителем требований по монтажу и эксплуатации, а также правил хранения кранов до монтажа.
3. МЕТОДЫ ИСПЫТАНИЙ
3.1. Порядок отбора образцов кранов и методы испытаний должны соответствовать указанным в ГОСТ 7520-66 со следующим дополнением.
Контрольные испытания кранов на надежность в работе должны проводиться по программе, разработанной головной организацией в арматуростроении и утвержденной в установленном порядке.
4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Маркировка, упаковка, транспортирование и хранение кранов должны соответствовать указанным в ГОСТ 7520-66.
