ГОСТ 15936-70*. Втулки переходные быстросменные жесткие для метчиков. Конструкция и размеры

(введен Постановлением Госстандарта СССР от 07.05.1970 № 632)

(ред. от 01.03.1981)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ БЫСТРОСМЕННЫЕ ЖЕСТКИЕ ДЛЯ МЕТЧИКОВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Quick-changing stiff adapters for taps. Design and dimensions

Группа Г27

• Переиздание (июнь 1981 г.) с Изменениями № 1, № 2, утвержденными в марте 1974 г., в марте 1981 г. (ИУС 3-1974 г., ИУС 5-1981 г.).

Настоящий стандарт распространяется на переходные быстросменные жесткие втулки, применяемые в патронах для быстросменного инструмента по ГОСТ 14077-78, при нарезании резьб машинно-ручными метчиками.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ ВТУЛОК

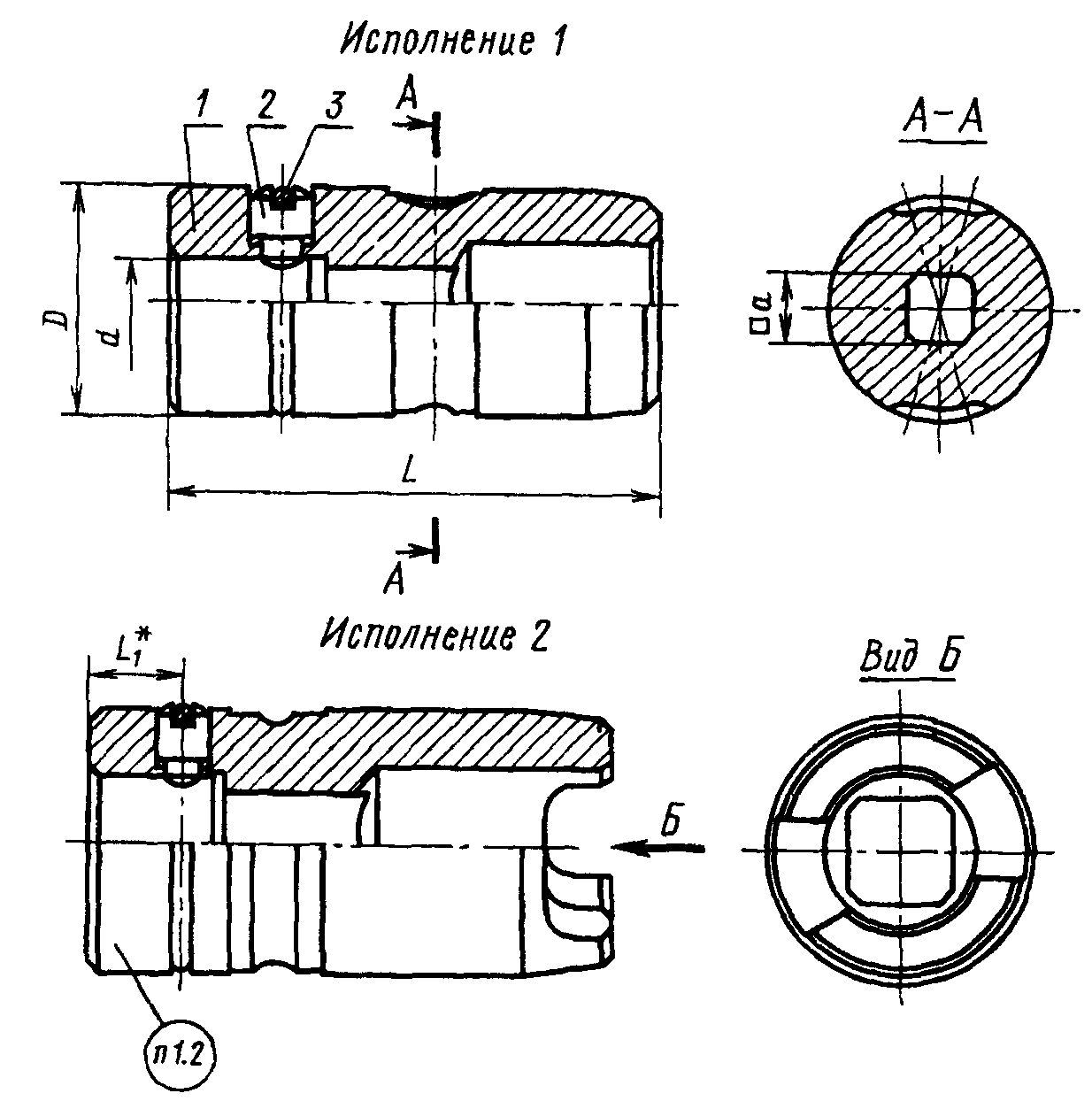

1.1. Конструкция и размеры втулок должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

---

<*> Размер для справок.

Таблица 1

Обозначение втулок	Применяемость	Исполнение	D	d	а	L	L 1
6143-0101		1	24	5,0	4,0	58	14
0102				5,6	4,5
0103				6,3	5,0		15
0104				7,1	5,6
6143-0105				8,0	6,3
6143-0106			24	9,0	7,1	58	16
0107				10,0	8,0
0108				11,2	9,0		15
0109			32	10,0	8,0	70	16
0110				11,2	9,0		15
0111				12,5	10,0		17
0112				14,0	11,2		16
0113				16,0	12,5
0114				18,0	14,0		17
0115		2	42	14,0	11,2	104	16
0116				16,0	12,5
0117				18,0	14,0		17
0118				20,0	16,0		19
0119				22,4	18,0		18
0120			55	18,0	14,0	108	17
0121				20,0	16,0		19
0122				22,4	18,0		18
0123				25,0	20,0
0124				28,0	22,4
6143-0125				31,5	25,0

Продолжение табл. 1

Размеры в мм

Обозначение втулок	Масса, кг	Дет. 1 Корпус	Дет. 2 Стопор	Дет. 3. Кольцо пружинное
		Количество
		1	1	1
		Обозначение деталей
6143-0101	0,172	6143-0101/01	6143-0101/002	6143-0101/003
0102	0,171	0102/001	0102/002
0103	0,170	0103/001	0103/002
0104	0,168	0104/001	0104/002
0105	0,167	0105/001	0105/002
0106	0,162	0106/001	0106/002
0107	0,157	0107/001	0107/002
0108	0,146	0108/001	0108/002
0109	0,355	0109/001	0109/002	0109/003
0110	0,350	0110/001	0110/002
0111	0,346	0111/001	0111/002	0111/003
0112	0,336	0112/001	0112/002
0113	0,313	0113/001	0113/002
0114	0,287	0114/001	0114/002
0115	0,955	0115/001	0115/002	0115/003
0116	0,940	0116/001	0116/002
0117	0,862	0117/001	0117/002
0118	0,841	0118/001	0118/002
0119	0,770	0119/001	0119/002
0120	1,674	0120/001	0120/002	6143-0120/003
0121	1,651	0121/001	0121/002
0122	1,631	0122/001	0122/002
0123	1,412	0123/001	0123/002
0124	1,385	0124/001	0124/002
6143-0125	1,320	6143-0125/001	6143-0125/002

Пример условного обозначения втулки D = 24 мм, d = 5 мм:

(Измененная редакция, Изм. № 2).

1.2. Маркировать: обозначение и товарный знак предприятия-изготовителя.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ КОРПУСОВ (деталь 1)

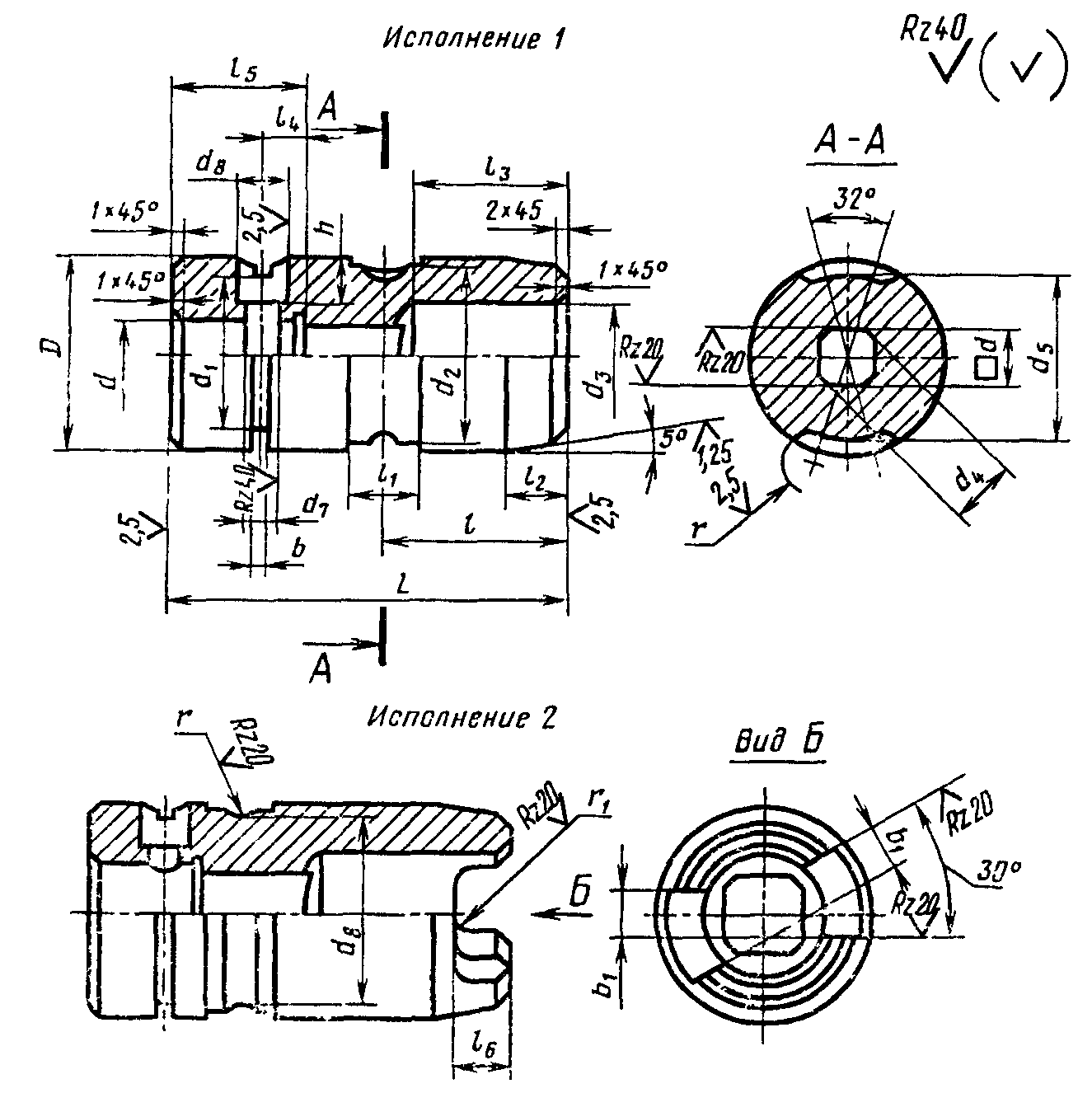

2.1. Конструкция и размеры корпусов втулок должны соответствовать указанным на черт. 2 и в табл. 2.

(Измененная редакция, Изм. № 1, № 2).

Размеры в мм

Обозначение корпусов	Исполнение	D	d = d 4 (пред. откл. d по Н8 и d, по Н14)	а (пред. откл. по В12)	L	d 1 (пред. откл. по h11)	d 2 (пред. откл. по h12)	d 3	d 5 (пред. откл. по h12)	d 6 (пред. откл. по Н8)	d 7	d 3 (пред. откл. по h11)	l	l 1	l 2	l 3	l 4	l 5	l 6	h (пред. откл. по Н12)	b	b 1	r	r 1	Масса,кг
6143-0101/001	1	24	5,0	4,0	58	20,0	23,5	10	18,9	5	3,5	-	25	12	6	30	6	20	-	8,0	1,6	-	4,2	-	0,170
0102/001			5,6	4,5																7,5					0,169
0103/001			6,3	5,0												28	7	22		7,0					0,168
0104/001			7,1	5,6																					0,166
0105/001			8,0	6,3												25		23		6,5					0,165
0106/001			9,0	7,1																6,0					0,161
0107/001			10,0	8,0				13								20				5,5					0,156
0108/001			11,2	9,0														20		5,0					0,145
0109/001		32	10,0	8,0	70	28,0	31,5	16	27,9				32		10	35		23		9,5					0,353
0110/001			11,2	9,0														20		9,0					0,348
0111/001			12,5	10,0		26,0				8	6,5					30		24		8,0	2,0				0,341
0112/001			14,0	11,2													8			7,5					0,332
0113/001			16,0	12,5				18												6,5					0,309
0114/001			18,0	14,0				20								25				5,5					0,283
0115/001	2	42	14,0	11,2	104	36,5	41,5	18	-			35,9	65	15	18	60			13	12,0		10	5,2	5	0,948
0116/001			16,0	12,5																11,0					0,932
0117/001			18,0	14,0				22												10,0					0,855
0118/001			20,0	16,0																9,0					0,835
0119/001			22,4	18,0				25								55	10	28		8,0					0,764
0120/001		55	18,0	14,0	108	50,0	54,5					49,9	70			60	8	24	14	16,5		12		6	1,665
0121/001			20,0	16,0																15,5					1,642
0122/001			22,4	18,0												55	10	28		14,5					1,622
0123/001			25,0	20,0				34		10	7,5									13,0					1,400
0124/001			28,0	22,4												50				11,5					1,374
6143-0125/001			31,5	25,0													12	30		10,0					1,310

(Измененная редакция, Изм. № 1, № 2).

2.2 Материал — сталь марки 20Х по ГОСТ 4543-71.

2.3 Цементировать на глубину 0,8 — 1,2 мм.

(Измененная редакция, Изм. № 1).

2.4 — 2.7. (Исключены, Изм. № 1).

2.8 Поле допуска угла — 13-я степень точности.

(Измененная редакция, Изм. № 2).

2.9 Канавки для выхода шлифовального круга — по ГОСТ 8820-69.

2.10, 2.11. (Исключены, Изм. № 1).

2.12 Остальные технические требования — по ГОСТ 17166-71.

(Введен дополнительно, Изм. № 1).

3. КОНСТРУКЦИЯ И РАЗМЕРЫ СТОПОРОВ (деталь 2)

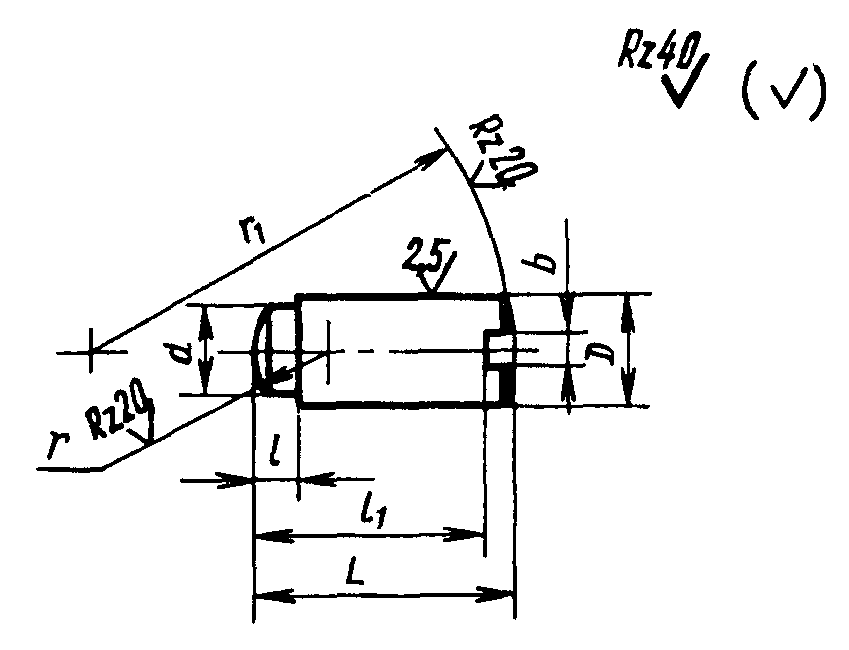

3.1. Конструкция и размеры стопоров должны соответствовать указанным на черт. 3 и в табл. 3.

Размеры в мм

Обозначение стопоров	D (пред. откл. по f9)	L (пред. откл. по H11)	d	l	l 1 (пред. откл. по h11)	b	r	r 1	Масса 100 шт., кг ~=
6143-0101/002	5	9,25	3,5	2,25	8,25	1,6	3	12	0,115
0102/002		9,0		2,50	8,00				0,105
0103/002		8,75		2,75	7,75				0,103
0104/002		8,50		2,50	7,50				0,095
0105/002		8,00			7,00				0,090
0106/002		7,50			6,50				0,085
0107/002		7,00			6,00				0,075
0108/002		6,50			5,50				0,065
0109/002		11,00			10,00			16	0,136
0110/002		10,50			9,60				0,125
0111/002	8	10,00	6,5	3,00	8,10	2,2	5		0,333
0112/002		9,50			7,60				0,310
0113/002		8,50			6,60				0,270
0114/002		7,50			5,60				0,231
0115/002		14,50		3,50	12,80			20	0,498
0116/002		13,50			11,80				0,467
0117/002		12,50			10,80				0,427
0118/002		11,50			9,80				0,387
0119/002		10,50			8,80				0,347
0120/002		19,00			17,40			30	0,679
0121/002		18,00			16,40				0,639
0122/002		17,00			15,40				0,599
0123/002	10	16,00	7,5	4,00	14,25				0,850
0124/022		14,50			12,75				0,790
6143-0125/002		12,50		3,50	10,75				0,692

(Измененная редакция, Изм. № 2).

3.2 Материал — сталь марки У8 по ГОСТ 1435-74.

3.3 Твердость — HRC 50-55.

3.4, 3.5. (Исключены, Изм. № 1).

3.6 Покрытие Хим. Окс. прм по ГОСТ 9.073-77.

(Измененная редакция, Изм. № 2).

4. КОНСТРУКЦИЯ И РАЗМЕРЫ ПРУЖИННЫХ КОЛЕЦ (деталь 3)

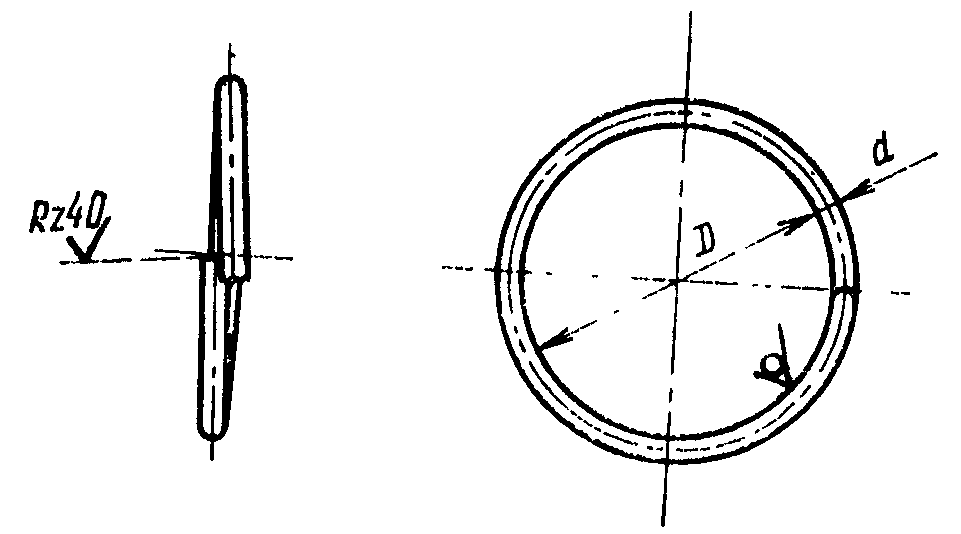

4.1. Конструкция и размеры колец должны соответствовать указанным на черт. 4 и в табл. 4.

Черт. 4

Обозначение колец	d	D (пред. откл. по Н14)	Длина развернутого кольца (пред. откл. по h14)	Масса 100 шт., кг ~=
6143-0101/003	1,2	18	66	0,06
0109/003		26	90	0,08
0111/003	1,8	24	87	0,17
0115/003		33	120	0,24
6143-0120/003		45	160	0,32

4.2. Материал — проволока II по ГОСТ 9389-75 из углеродистой стали группы поставки 4 — по ГОСТ 1435-74.

4.3. (Исключен, Изм. № 1).

4.4 Покрытие Хим. Окс. прм по ГОСТ 9.073-77.

(Измененная редакция, Изм. № 2).

---
