МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ A И B

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Dog-point straight slotted set screws. Product grades A and B. Specifications

ГОСТ 1478-93 (ИСО 7435-83)

Группа Г32

ОКП 16 5000

Дата введения
1 января 1995 года

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджан	Азстандарт
Республика Беларусь	Белстандарт
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 1478-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВВЕДЕН ВЗАМЕН ГОСТ 1478-84

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта	Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9.301-86 2 ГОСТ 16093-81 2 ГОСТ 9.303-84 ГОСТ 17769-83 ГОСТ 1759.0-87 ГОСТ 18160-72
ГОСТ 1759.1-82	ГОСТ 24705-81	ГОСТ 1759.2-82	ГОСТ 25556-82
		Настоящий стандарт распространяется на установочные винты с цилиндрическим концом и прямым шлицем, классов точности A и B с номинальным диаметром d от 1,6 до 12 мм.
Требования настоящего стандарта являются обязательными.		Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.
		1. РАЗМЕРЫ
		1.1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.

1. Размеры

<1> Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в табл. 1.

<2> Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.

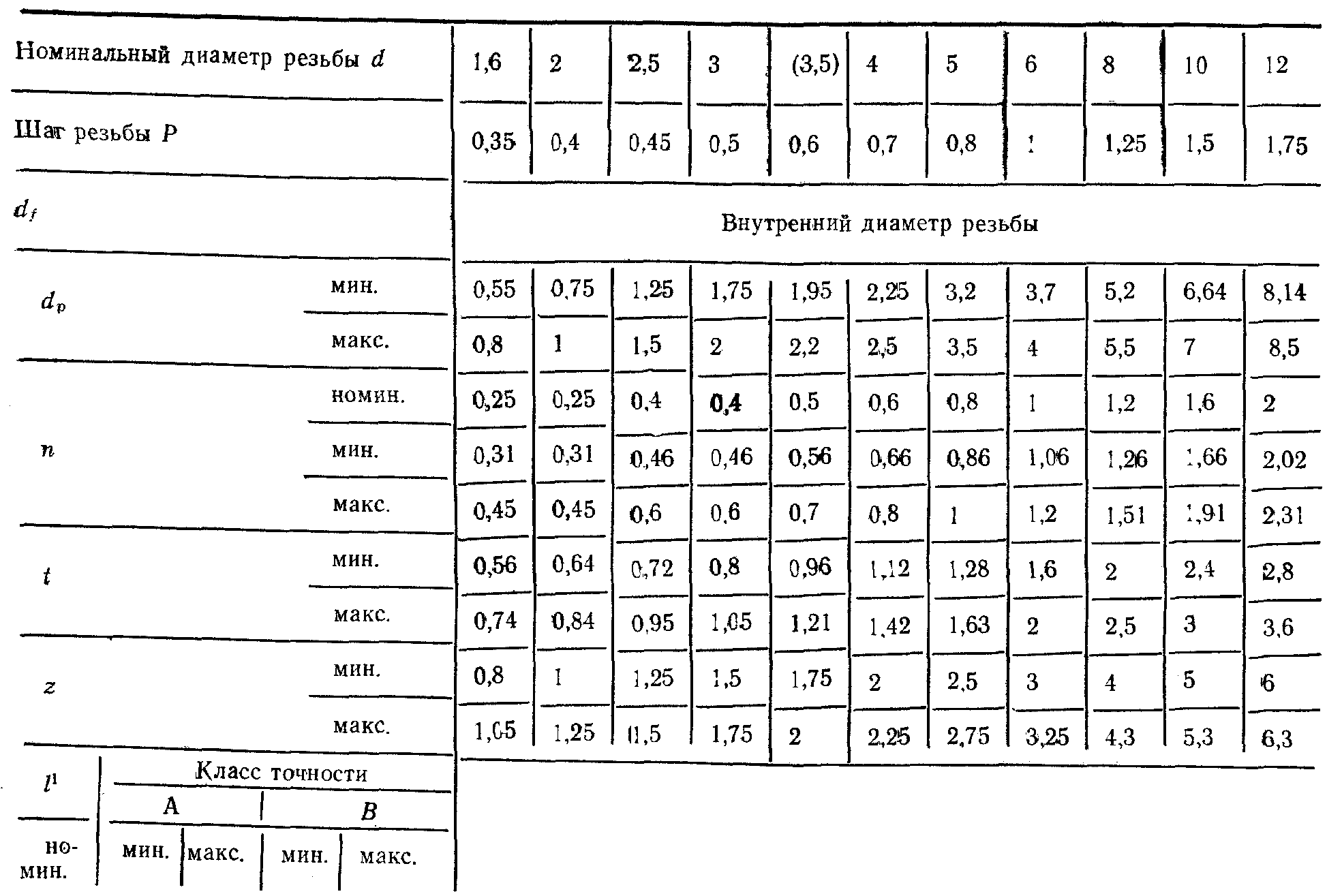

Таблица 1

мм

1. Размеры

Продолжение табл. 1

1. Размеры

<1> Размеры, заключенные в скобки, применять не рекомендуется.

1.2 Теоретическая масса винтов указана в приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.

Таблица 2

Материал		Сталь	Коррозионно-стойкая сталь	Цветные сплавы
Резьба Поле допуска 6g Стандарты
ГОСТ 16093, ГОСТ 24705	Механические свойства	Класс прочности или группа материала
	14H, 22H	33H, 45H
21 — 26 31 — 35
ГОСТ 25556	ГОСТ 1759.0	Стандарты	Допуски	Класс точности
		A, B	Стандарты
	ГОСТ 1759.1	Окончательная обработка поверхности изделия
	Гладкая	Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303
	Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом или без покрытия.	Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем
Приемка		Правила приемки ГОСТ 17769 Методы контроля Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1
Дефекты поверхности - ГОСТ 1759.2 Механические свойства
ГОСТ 25556	ГОСТ 1759.0	ГОСТ 1759.0
Маркировка и упаковка		ГОСТ 1759.0, ГОСТ 18160

		3. ОБОЗНАЧЕНИЕ
			Примеры условного обозначения	Установочный винт с цилиндрическим концом и прямым шлицем класса точности B, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14H, без покрытия:
	Винт M10-6g x 25.14H ГОСТ 1478-93

То же, класса точности A, класса прочности 45H, из стали 40X, с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g x 25.45H.40X.05 ГОСТ 1478-93

То же, из латуни ЛС59-1, без покрытия:

Винт A.M10-6g x 25.32.ЛС59-1 ГОСТ 1478-93

Приложение

Справочное

МАССА ВИНТОВ

Таблица 3

Длина l, мм	Теоретическая масса 1000 шт. стальных винтов, кг, \approx при номинальном диаметре резьбы d, мм
Длина l, мм	1,6	2	2,5	3	3,5	4	5	6	8	10	12
2	0,008
2,5	0,016
3	0,024	0,036
4	0,040	0,055	0,088
5	0,055	0,073	0,118	0,170	0,200
6	0,071	0,092	0,148	0214	0,277	0,337
8	0,103	0,129	0,208	0,303	0,347	0,492	0,754	0,989
10		0,167	0,267	0,391	0,497	0,647	1,002	1,342	2,240
12			0,387	0,479	0,647	0,802	1,249	1,695	2,877	4,250
(14)				0,567	0,820	0,957	1,496	2,047	3,514	5,254	7,378
16				0,656	0,974	1,112	1,744	2,400	4,150	6,258	8,833
(18)					1,067	1,267	1,991	2,753	4,787	7,262	10,291
20					1,317	1,422	2,239	3,106	5,424	8,266	11,743
(22)						1,936	2,486	3,458	6,061	9,270	13,204
25							2,857	3,987	7,016	10,776	15,380
(28)								4,516	7,971	12,282	17,562
30								4,869	8,608	13,291	19,011
35								5,751	10,201	15,803	22,653
40									11,790	18,312	26,284
45										20,824	29,922
50										23,330	33,561
55											40,240
60											44,640

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 — для алюминиевого сплава; 0,97 — для бронзы; 1,08 — для латуни.
