ГОСТ 14729-69. Межгосударственный стандарт. Гайки цилиндрические потайные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 14729-69Действующий акт

(введен в действие Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 20.04.1989)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Документ введен в действие с 01.07.1970. Взамен ГОСТ 9056-59 в части дет. 2.

Введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 13 июня 1969 г. № 680

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ЦИЛИНДРИЧЕСКИЕ ПОТАЙНЫЕ

КОНСТРУКЦИЯ

Cylindrical countersunk nuts. Design

ГОСТ 14729-69

Группа Г27

7003-0350

МКС 25.060.99

Взамен ГОСТ 9056-59
в части дет. 2

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

1 июля 1970 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1027

Издание (январь 2005 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).

Настоящий стандарт распространяется на цилиндрические потайные гайки, предназначенные для станочных приспособлений.

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Обозначение гаек	Применяемость	Исполнение	d	D d11	H	S D11	S1 D11	d1	d2	d3	d4	h	b	Масса, кг \approx
7003-0351		1	М6	10	16	6	-	7,0	6,5	6,9	-	6	1,6	0,006
7003-0352		2	М6	10	16	-	5	7,0	6,5	-	7,1	6	1,6	0,006
7003-0353		1	М8	14	20	8	-	9,5	8,5	9,2	-	8	2,0	0,016
7003-0354		2	М8	14	20	-	7	10,0	8,5	-	9,9	8	2,0	0,015
7003-0355		1	М10	18	25	10	-	12,0	11,0	11,5	-	10	2,5	0,035
7003-0356		2	М10	18	25	-	8	11,3	11,0	-	11,3	10		0,033
7003-0357		1	М12	22	32	14	-	17,0	14,0	16,2	-	12		0,069
7003-0358		2	М12	22	32	-	12	17,0	14,0	-	17,0	12		0,066
7003-0359		1	М16	25	40	17	-	20,0	17,0	19,6	-	16	3,0	0,089
7003-0360		2	М16	25	40	-	14	20,0	17,0	-	19,8	16	3,0	0,082
7003-0361		1	М20	30	50	22	-	26,0	22,0	25,4	-	18	4,0	0,148
7003-0362		2	М20	30	50	-	17	23,5	22,0	-	24,0	18	4,0	0,130
7003-0363		1	М24	38	60	27	-	32,0	26,0	31,2	-	24	5,0	0,302
7003-0364		2	М24	38	60	-	22	31,0	26,0	-	31,1	24	5,0	0,274

Пример условного обозначения цилиндрической потайной гайки исполнения 1, размером d = M6:

Гайка 7003-0351 ГОСТ 14729-69

(Измененная редакция, Изм. № 1, 2).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — HRC 33...38.

4. Неуказанные предельные отклонения размеров: H14, h14, \pm \frac{t_{2}}{2} .

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6Н по ГОСТ 16093-81.

4, 5. (Измененная редакция, Изм. № 2).

6. Размеры фасок для резьбы — по ГОСТ 10549-80.

7. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

8. Остальные технические требования — по ГОСТ 1759.0-87.

9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.

10. Пример применения цилиндрических потайных гаек указан в приложении.

(Введен дополнительно, Изм. № 2).

Приложение

Справочное

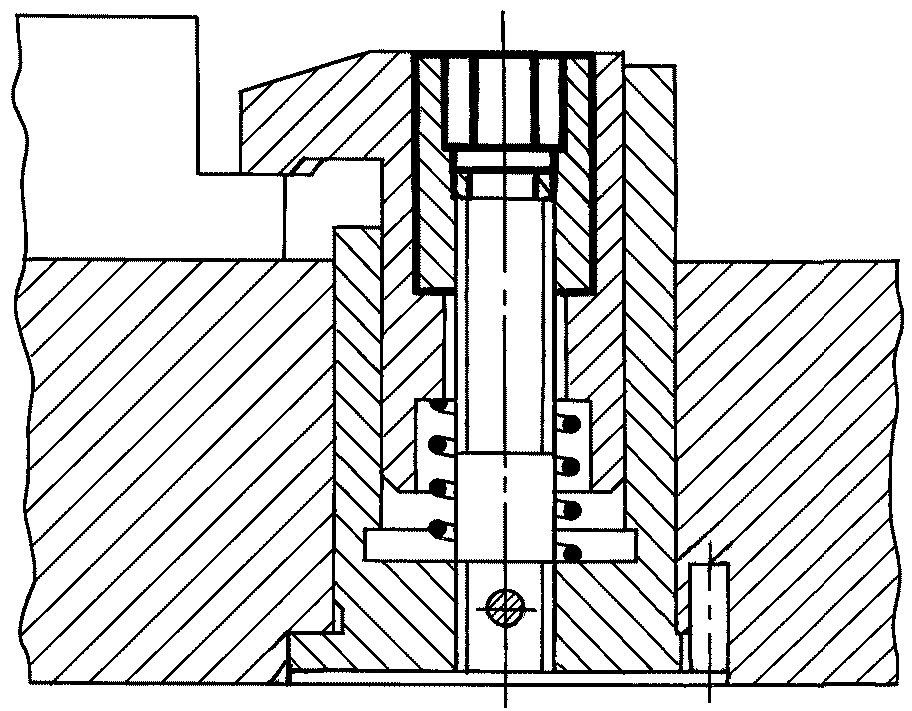

ПРИМЕР ПРИМЕНЕНИЯ ЦИЛИНДРИЧЕСКИХ ПОТАЙНЫХ ГАЕК

рис. 2
