ГОСТ 14729-69*. Гайки цилиндрические потайные. Конструкция и размеры

(введен Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 01.06.1980)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ЦИЛИНДРИЧЕСКИЕ ПОТАЙНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Cylindrical countersunk nuts. Construction and dimension

Группа Г27

Проверен в 1980 г. Срок действия продлен.

• Переиздание (сентябрь 1985 г.) с Изменением № 1, утв. в июне 1980 г. (ИУС № 9, 1980 г.)

Настоящий стандарт распространяется на цилиндрические потайные гайки, предназначенные для станочных приспособлений.

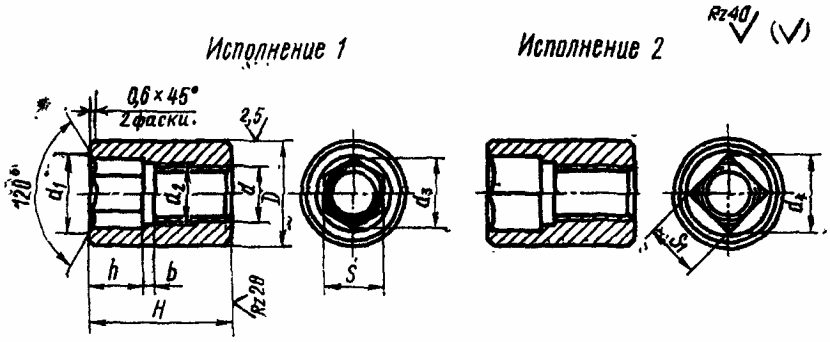

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение гаек	Применяемость	Исполнение	d (пред. откл. по Н7)	D (пред. откл. по D11)	H	S (пред. откл. по D11)	S 1 (пред. откл. по D11)	d 1	d 2	d 3	d 4	h	b	Масса, кг ~=
7003-0351		1	М6	10	16	6	-	7,0	6,5	6,9	-	6	1,6	0,006
7003-0352		2				-	5			-	7,1
7003-0353		1	М8	14	20	8	-	9,5	8,5	9,2	-	8	2,0	0,016
7003-0354		2				-	7	10,0		-	9,9			0,015
7003-0355		1	М10	18	25	10	-	12,0	11,0	11,5	-	10	2,5	0,035
7003-0356		2				-	8	11,3		-	11,3			0,033
7003-0357		1	М12	22	32	14	-	17,0	14,0	16,2	-	12		0,069
7003-0358		2				-	12			-	17,0			0,066
7003-0359		1	М16	25	40	17	-	20,0	17,0	19,6	-	16	3,0	0,089
7003-0360		2				-	14			-	19,8			0,082
7003-0361		1	М20	30	50	22	-	26,0	22,0	25,4	-	18	4,0	0,148
7003-0362		2				-	17	23,5		-	24,0			0,130
7003-0363		1	М24	38	60	27	-	32,0	26,0	31,2	-	24	5,0	0,302
7003-0364		2				-	22	31,0		-	31,1			0,274

Пример условного обозначения цилиндрической потайной гайки исполнения 1, размером d = M6:

(Измененная редакция, Изм. № 1.)

2. Материал — сталь марки 45 по ГОСТ 1050-74. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — 34,5 ... 39,5 HRC_{\text{э}} .

4. Неуказанные предельные отклонения размеров: отверстий — Н14; валов — h14, остальных — \pm \frac{IT14}{2} ; угловых — 9-й степени точности по ГОСТ 8908-81.

5. Резьба — метрическая. Предельные отклонения резьбы — по ГОСТ 16093-81.

4, 5. (Измененная редакция, Изм. № 1).

6. Размеры фасок для резьбы — по ГОСТ 10549-80.

7. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.073-77). По соглашению с потребителем допускается применение других видов защитных покрытий.

8. Остальные технические требования — по ГОСТ 1759-70.

9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.

---
