ГОСТ 14728-69*. Гайки штурвальные. Конструкция и размеры

(введен в действие Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 01.04.1989)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШТУРВАЛЬНЫЕ

КОНСТРУКЦИЯ

Four-armed nuts. Design

Группа Г27

Переиздание (сентябрь 1985 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС № 9 1980 г.).

1. Конструкция и размеры штурвальных гаек

1.1. Конструкция и размеры гаек должны соответствовать указанным на черт. 1 и в табл. 1.

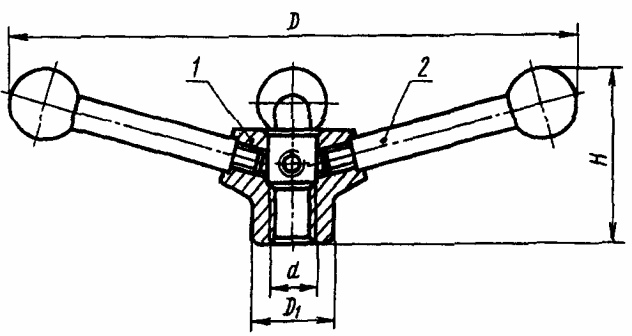

Исполнение 1

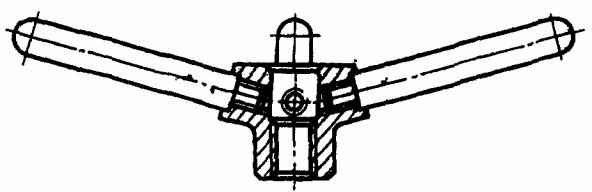

Исполнение 2

Черт. 1

Примечание. При сборке резьбу рукоятки (дет. 2) смазать эпоксидной смолой или клеем, предназначенным для склеивания металлических поверхностей.

Таблица 1

Обозначение гаек	Применяемость	Исполнение	d	D ~=	D 1	H ~=	Масса, кг	Дет. 1. Гайка	Дет. 2. Рукоятка
							~=		по ГОСТ 8924-69 <*>	по ГОСТ 8923-69
								Количество
								1	4	4
								Обозначение деталей
7003-0321		1	М12	160	24	50	0,349	7003-0321/001	7061-0102	-
7003-0322		2				46	0,361		-	7061-0060
7003-0323		1	М16	200	30	60	0,637	7003-0323/001	7061-0108	-
7003-0324		2				58	0,661		-	7061-0066
7003-0325		1	М20	250	36	76	1,185	7003-0325/001	7061-0114	-
7003-0326		2				72	1,245		-	7061-0072
7003-0327		1	М24	300	42	88	1,498	7003-0327/001	7061-0116	-
7003-0328		2				82	1,558		-	7061-0074
7003-0329		1	М30	380	52	112	2,931	7003-0329/001	7061-0124	-
7003-0330		2				108	3,235		-	7061-0082

---

<*> По соглашению с потребителем допускается применение рукояток со стальными шаровыми ручками.

Пример условного обозначения штурвальной гайки исполнения 1, размером d = M12:

То же, гайки с рукоятками со стальными шаровыми ручками:

1.2. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.

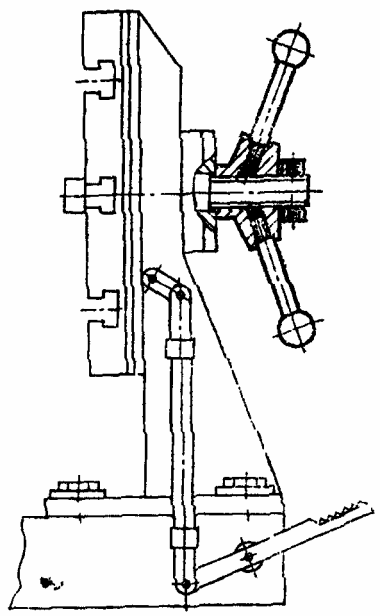

1.3. Пример применения штурвальных гаек указан в Приложении.

(Введен дополнительно, Изм. № 2)

2. Конструкция и размеры гайки (дет. 1)

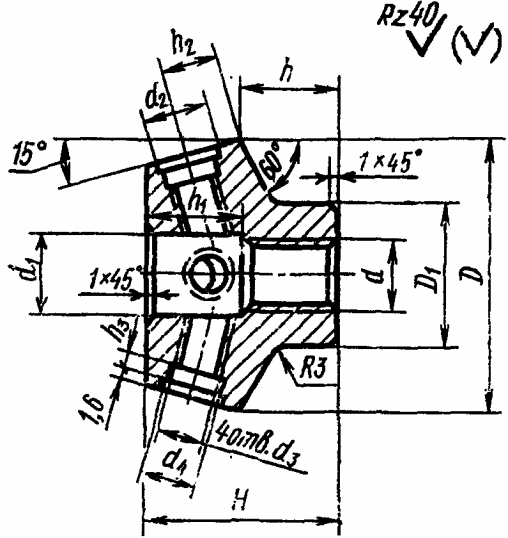

2.1. Конструкция и размеры гайки должны соответствовать указанным на черт. 2 и в табл. 2.

Обозначение гаек	d	D	D 1	H	d 1	d 2	d 3	d 4	h	h 1	h 2	h 3	Масса, кг ~=
7003-0321/001	М12	45	24	32	14	11	М8	8,5	16	16	9	3	0,193
7003-0323/001	М16	55	30	42	18	13	М10	10,5	22	20	10		0,361
7003-0325/001	М20	63	36	50	22	17	М12	13,0	28	23	12		0,585
7003-0327/001	М24	70	42	55	26				32				0,742
7003-0329/001	М30	85	52	70	34	21	М16	17,0	43	28	14	4	1,415

Пример условного обозначения гайки размером d = M12:

Гайка 7003-0321/001 ГОСТ 14728-69

(Измененная редакция, Изм. № 2)

2.2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

2.3 Твердость — 30 ... 35 HRC.

2.4. Неуказанные предельные отклонения размеров: H14, h14, \pm \frac{t_{2}}{2} .

2.5. Резьба метрическая — по ГОСТ 25705-81. Поле допуска резьбы — 6Н по ГОСТ 16093-81.

2.6 Размеры фасок для резьбы — по ГОСТ 10549-80.

2.7. (Исключен, Изм. № 1.)

2.8. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

2.9. Остальные технические требования — по ГОСТ 1759.0-87.

---
