ГОСТ 14724-69. Межгосударственный стандарт. Болты откидные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 14724-69Действующий акт

(введен в действие Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 20.04.1989)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Документ введен в действие с 01.07.1970.

Введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ОТКИДНЫЕ

КОНСТРУКЦИЯ

Eye bolts. Design

ГОСТ 14724-69

Группа Г27

7002-0550

МКС 25.060.99

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

1 июля 1970 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1027

Издание (февраль 2005 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89)

Настоящий стандарт распространяется на откидные болты, предназначенные для станочных приспособлений.

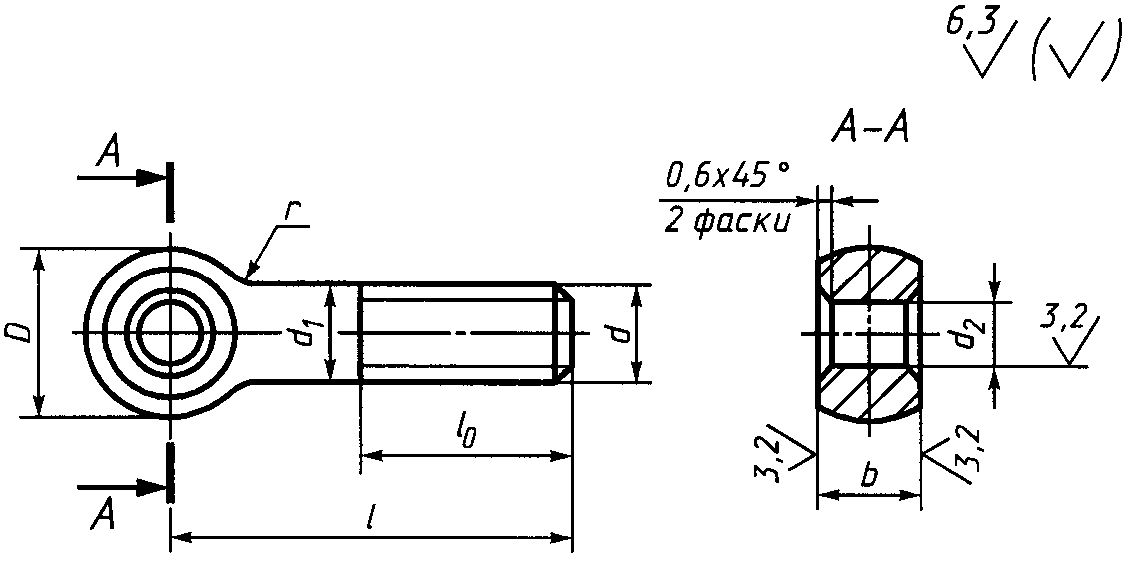

1. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Обозначение болтов	Применяемость	d	l		D	d₁	d2 D11	b d11	l0		r	\Delta <*>	Масса <**>, кг \approx
Обозначение болтов	Применяемость	d	Номин.	Пред. откл.	D	d₁	d2 D11	b d11	Нормальная	Увеличенная	r	\Delta <*>	Масса <**>, кг \approx
7002-0551		М5	25	+/- 0,8	10	5	5	6	16	-	2,5	0,25	0,004
7002-0552			32							22			0,005
7002-0553			40							22			0,006
7002-0554			50							30			0,008
7002-0555			60	+/- 1,5						30			0,010
7002-0556		М6	32	+/- 0,8	12	6	6	8	20	-	4,0	0,3	0,009
7002-0557			40							25			0,011
7002-0558			50							35			0,013
7002-0559			60	+/- 1,5									0,015
7002-0560			70	+/- 1,5									0,017
7002-0561		М8	40	+/- 0,8	16	8	8	10	25	-			0,020
7002-0562			50	+/- 0,8						35			0,024
7002-0563			60	+/- 1,5						45			0,028
7002-0564			70							45			0,032
7002-0565			80							55			0,036
7002-0566			90										0,040
7002-0567			100										0,044
7002-0568		М10	50	+/- 0,8	20	10	10	12	30	-	4,0	0,4	0,042
7002-0569			60	+/- 1,5						50			0,048
7002-0570			70							50			0,054
7002-0571			80							60			0,060
7002-0572			90							60			0,066
7002-0573			100							70			0,073
7002-0574			110										0,079
7002-0575			125										0,088
7002-0576		М12	60			12		14	40	-	6,0		0,059
7002-0577			70							55			0,068
7002-0578			80							65			0,077
7002-0579			90							65			0,086
7002-0580			100							75			0,094
7002-0581			110										0,103
7002-0582			125										0,117
7002-0583			140							90			0,130
7002-0584			160	+/- 1,8						90			0,148
7002-0585		М16	70		28	16	12	18	50	-	6,0	0,5	0,135
7002-0586			80							-			0,151
7002-0587			90							65			0,167
7002-0588			100							75			0,183
7002-0589			110										0,198
7002-0590			125										0,222
7002-0591			140	+/- 2,0						90			0,246
7002-0592			160							110			0,277
7002-0593			180										0,309
7002-0594			200										0,341
7002-0595		М20	90	+/- 1,8	34	20	16	22		70		0,6	0,266
7002-0596			100							80			0,291
7002-0597			110										0,316
7002-0598			125										0,353
7002-0599			140	+/- 2,0						95			0,390
7002-0600			160						60	110			0,435
7002-0601			180										0,485
7002-0602			200										0,534
7002-0603			220	+/- 2,5									0,583
7002-0604			250	+/- 2,5						125			0,657
7002-0605		М24	100	+/- 1,8	42	24	20	25	60	-	10,0	0,7	0,420
7002-0606			110							80			0,456
7002-0607			125							80			0,509
7002-0608			140	+/- 2,0						95			0,563
7002-0609			160						70	110			0,628
7002-0610			180										0,699
7002-0611			200										0,770
7002-0612			220	+/- 2,5									0,841
7002-0613			250							125			0,947
7002-0614			280							125			1,054
7002-0615		М30	125	+/- 1,8	52	30	25	32		95		0,8	0,841
7002-0616			140	+/- 2,0						95			0,934
7002-0617			160						80	110			1,037
7002-0618			180										1,148
7002-0619			200										1,259
7002-0620			220	+/- 2,5									1,370
7002-0621			250							125			1,536
7002-0622			280										1,703
7002-0623			320	+/- 3,0									1,925
7002-0624		М36	140	+/- 2,0	65	36	32	40	100	-	16,0	1,0	1,445
7002-0625			160							-			1,605
7002-0626			180							125			1,765
7002-0627			200										1,925
7002-0628			220	+/- 2,5									2,084
7002-0629			250							140			2,324
7002-0630			280										2,564
7002-0631			320	+/- 3,0									2,883

<*> Допускаемое смещение оси головки относительно оси стержня.

<**> Масса указана для болтов с нормальной длиной резьбы l0.

Пример условного обозначения откидного болта с нормальной длиной резьбы l0 размерами d = М5, l = 32 мм:

Болт 7002-0552 ГОСТ 14724-69

То же, с увеличенной длиной резьбы l0:

Болт 7002-0552 У ГОСТ 14724-69

(Измененная редакция, Изм. № 1, 2).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — 33...38 HRC.

4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .

(Измененная редакция, Изм. № 2).

5. Предельные отклонения от перпендикулярности оси отверстия головки к оси стержня болта — по 12-й степени точности ГОСТ 24643-81.

6. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.

(Измененная редакция, Изм. № 2).

7. Размеры сбегов и фасок для резьбы — по ГОСТ 10549-80.

8. (Исключен, Изм. № 1).

9. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

10. Остальные технические требования — по ГОСТ 1759.0-87.

11. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии болтов одного типоразмера.

12. Примеры применения откидных болтов указаны в приложении.

(Введен дополнительно, Изм. № 2).

Приложение Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ ОТКИДНЫХ БОЛТОВ

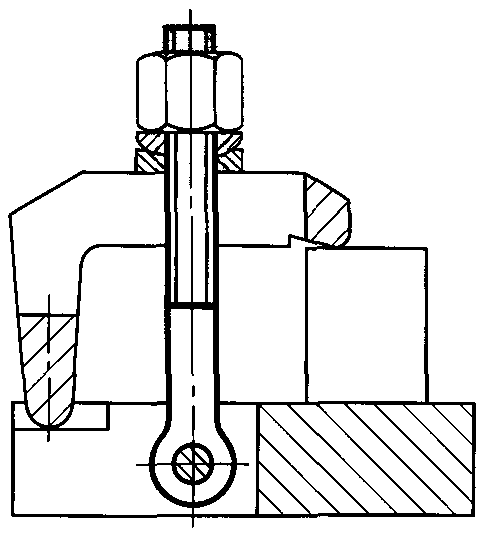

Пример 1

рис. 2

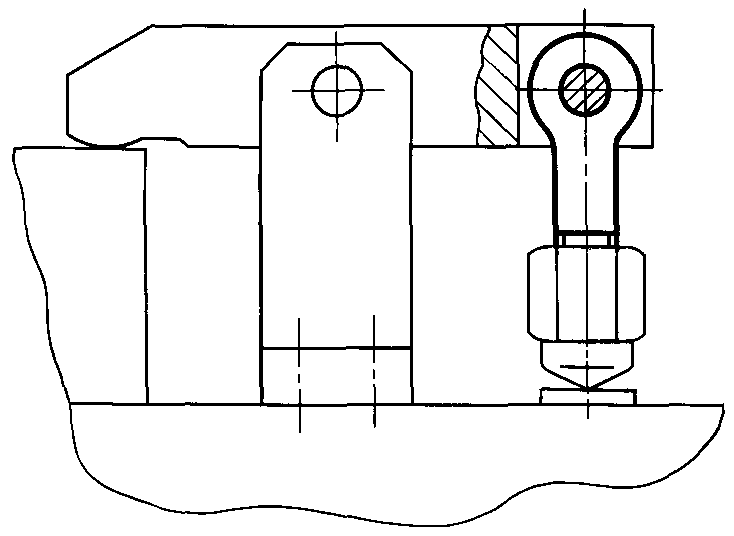

Пример 2

рис. 3
