ГОСТ 14724-69*. Болты откидные. Конструкция и размеры
(введен Постановлением Госстандарта СССР от 13.06.1969 № 680)
(ред. от 01.06.1980)
от 13 июня 1969 г. № 680
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Swing bolts. Construction and dimensions
Переиздание (сентябрь 1985 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС № 9, 1980 г.)

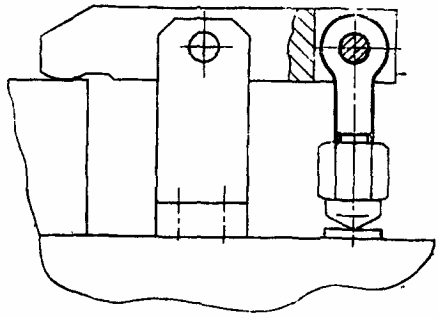

Настоящий стандарт распространяется на откидные болты, предназначенные для станочных приспособлений.

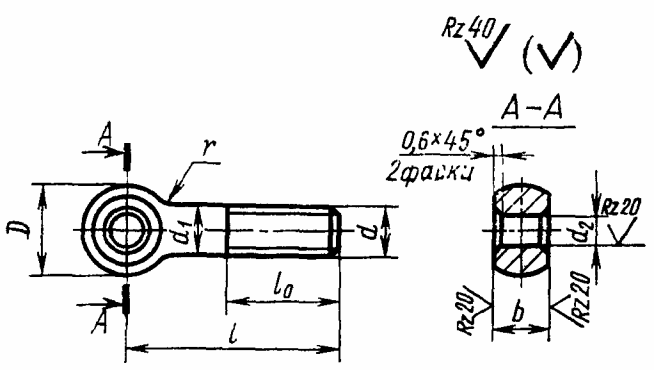

1. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в таблице.
| Обозначение болтов | Применяемость | d (пред. откл. по 8g) | l | D | d 1 | d 2 (пред. откл. по D11) | b (пред. откл. по d11) | l 0 | r | Дельта <*> | Масса <**>, кг | ||
| Номин. | Пред. откл. | Нормальная | Увеличенная | ~= | |||||||||
| 7002-0551 | М5 | 25 | +/- 0,8 | 10 | 5 | 5 | 6 | 16 | - | 2,5 | 0,25 | 0,004 | |
| 7002-0552 | 32 | 22 | 0,005 | ||||||||||
| 7002-0553 | 40 | 0,006 | |||||||||||
| 7002-0554 | 50 | 30 | 0,008 | ||||||||||
| 7002-0555 | 60 | +/- 1,5 | 0,010 | ||||||||||
| 7002-0556 | М6 | 32 | +/- 0,8 | 12 | 6 | 6 | 8 | 20 | - | 4,0 | 0,3 | 0,009 | |
| 7002-0557 | 40 | 25 | 0,011 | ||||||||||
| 7002-0558 | 50 | 35 | 0,013 | ||||||||||
| 7002-0559 | 60 | +/- 1,5 | 0,015 | ||||||||||
| 7002-0560 | 70 | 0,017 | |||||||||||
| 7002-0561 | М8 | 40 | +/- 0,8 | 16 | 8 | 8 | 10 | 25 | - | 0,020 | |||
| 7002-0562 | 50 | 35 | 0,024 | ||||||||||
| 7002-0563 | 60 | +/- 1,5 | 45 | 0,028 | |||||||||
| 7002-0564 | 70 | 0,032 | |||||||||||
| 7002-0565 | 80 | 55 | 0,036 | ||||||||||
| 7002-0566 | 90 | 0,040 | |||||||||||
| 7002-0567 | 100 | 0,044 | |||||||||||
| 7002-0568 | М10 | 50 | +/- 0,8 | 20 | 10 | 10 | 12 | 30 | - | 4,0 | 0,4 | 0,042 | |
| 7002-0569 | 60 | +/- 1,5 | 50 | 0,048 | |||||||||
| 7002-0570 | 70 | 0,054 | |||||||||||
| 7002-0571 | 80 | 60 | 0,060 | ||||||||||
| 7002-0572 | 90 | 0,066 | |||||||||||
| 7002-0573 | 100 | 70 | 0,073 | ||||||||||
| 7002-0574 | 110 | 0,079 | |||||||||||
| 7002-0575 | 125 | 0,088 | |||||||||||
| 7002-0576 | М12 | 60 | 12 | 14 | 40 | - | 6,0 | 0,059 | |||||
| 7002-0577 | 70 | 55 | 0,068 | ||||||||||
| 7002-0578 | 80 | 65 | 0,077 | ||||||||||
| 7002-0579 | 90 | 0,086 | |||||||||||
| 7002-0580 | 100 | 75 | 0,094 | ||||||||||
| 7002-0581 | 110 | 0,103 | |||||||||||
| 7002-0582 | 125 | 0,117 | |||||||||||
| 7002-0583 | 140 | 90 | 0,130 | ||||||||||
| 7002-0584 | 160 | +/- 1,8 | 0,148 | ||||||||||
| 7002-0585 | М16 | 70 | 28 | 16 | 12 | 18 | 50 | - | 6,0 | 0,5 | 0,135 | ||
| 7002-0586 | 80 | 0,151 | |||||||||||
| 7002-0587 | 90 | 65 | 0,167 | ||||||||||
| 7002-0588 | 100 | 75 | 0,183 | ||||||||||
| 7002-0589 | 110 | 0,198 | |||||||||||
| 7002-0590 | 125 | 0,222 | |||||||||||
| 7002-0591 | 140 | +/- 2,0 | 90 | 0,246 | |||||||||
| 7002-0592 | 160 | 110 | 0,277 | ||||||||||
| 7002-0593 | 180 | 0,309 | |||||||||||
| 7002-0594 | 200 | 0,341 | |||||||||||
| 7002-0595 | М20 | 90 | +/- 1,8 | 34 | 20 | 16 | 22 | 70 | 0,6 | 0,266 | |||
| 7002-0596 | 100 | 80 | 0,291 | ||||||||||
| 7002-0597 | 110 | 0,316 | |||||||||||
| 7002-0598 | 125 | 0,353 | |||||||||||
| 7002-0599 | 140 | +/- 2,0 | 95 | 0,390 | |||||||||
| 7002-0600 | 160 | 60 | 110 | 0,435 | |||||||||
| 7002-0601 | 180 | 0,485 | |||||||||||
| 7002-0602 | 200 | 0,534 | |||||||||||
| 7002-0603 | 220 | +/- 2,5 | 0,583 | ||||||||||
| 7002-0604 | 250 | 125 | 0,657 | ||||||||||
| 7002-0605 | М24 | 100 | +/- 1,8 | 42 | 24 | 20 | 25 | 60 | - | 10,0 | 0,7 | 0,420 | |
| 7002-0606 | 110 | 80 | 0,456 | ||||||||||
| 7002-0607 | 125 | 0,509 | |||||||||||
| 7002-0608 | 140 | +/- 2,0 | 95 | 0,563 | |||||||||
| 7002-0609 | 160 | 70 | 110 | 0,628 | |||||||||
| 7002-0610 | 180 | 0,699 | |||||||||||
| 7002-0611 | 200 | 0,770 | |||||||||||
| 7002-0612 | 220 | +/- 2,5 | 0,841 | ||||||||||
| 7002-0613 | 250 | 125 | 0,947 | ||||||||||
| 7002-0614 | 280 | 1,054 | |||||||||||
| 7002-0615 | М30 | 125 | +/- 1,8 | 52 | 30 | 25 | 32 | 95 | 0,8 | 0,841 | |||
| 7002-0616 | 140 | +/- 2,0 | 0,934 | ||||||||||
| 7002-0617 | 160 | 80 | 110 | 1,037 | |||||||||
| 7002-0618 | 180 | 1,148 | |||||||||||
| 7002-0619 | 200 | 1,259 | |||||||||||
| 7002-0620 | 220 | +/- 2,5 | 1,370 | ||||||||||
| 7002-0621 | 250 | 125 | 1,536 | ||||||||||
| 7002-0622 | 280 | 1,703 | |||||||||||
| 7002-0623 | 320 | +/- 3,0 | 1,925 | ||||||||||
| 7002-0624 | М36 | 140 | +/- 2,0 | 65 | 36 | 32 | 40 | 100 | - | 16,0 | 1,0 | 1,445 | |
| 7002-0625 | 160 | 1,605 | |||||||||||
| 7002-0626 | 180 | 125 | 1,765 | ||||||||||
| 7002-0627 | 200 | 1,925 | |||||||||||
| 7002-0628 | 220 | +/- 2,5 | 2,084 | ||||||||||
| 7002-0629 | 250 | 140 | 2,324 | ||||||||||
| 7002-0630 | 280 | 2,564 | |||||||||||
| 7002-0631 | 320 | +/- 3,0 | 2,883 | ||||||||||
<*> Допускаемое смещение оси головки относительно оси стержня.
<**> Масса указана для болтов с нормальной длиной резьбы l_{0} .
2. Материал — сталь марки 45 по ГОСТ 1050-74. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
3. Твердость — 34,5 ... 39,5 HRC_{\text{э}} .
Пример условного обозначения откидного болта с нормальной длиной резьбы l_{0} , размерами d = М5, l = 32 мм:
То же, с увеличенной длиной резьбы l_{0} :
(Измененная редакция, Изм. № 1).
4. Неуказанные предельные отклонения размеров: валов — h14, остальных — \pm \frac{IT14}{2} .
(Измененная редакция, Изм. № 1).
5. Допуск перпендикулярности оси отверстия головки к оси стержня болта — по 12-й степени точности ГОСТ 24643-81.
6. Резьба — метрическая. Предельные отклонения резьбы — по ГОСТ 16093-81.
(Измененная редакция, Изм. № 1).
7. Размеры сбегов и фасок для резьбы — по ГОСТ 10549-80.
9. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.073-77). По соглашению с потребителем допускается применение других видов защитных покрытий.
10. Остальные технические требования — по ГОСТ 1759-70.
11. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии болтов одного типоразмера.
