ГОСТ 13897-68*. Винты регулирующие с квадратным отверстием под ключ. Конструкция

(ред. от 01.01.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ РЕГУЛИРУЮЩИЕ С КВАДРАТНЫМ ОТВЕРСТИЕМ ПОД КЛЮЧ

КОНСТРУКЦИЯ

Check countersunk square hole screws. Design.

Группа Г27

ОКП 39 2800

Дата введения

• Переиздание (июль 1994 г.) с Изменениями № 1, 2 утвержденными в марте 1980 г., январе 1990 г. (ИУС 5-80, 4-90).

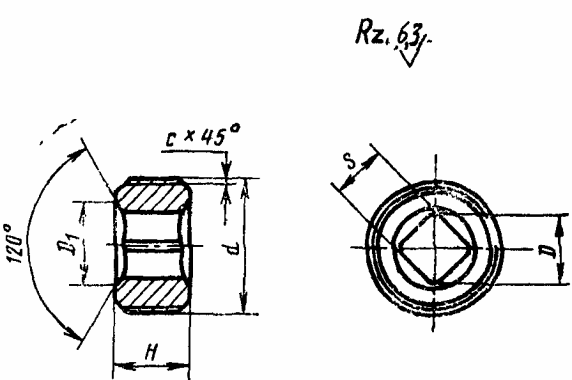

1. Размеры винтов должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение винтов	Применяемость	d	Н	D	D 1	s D11	с	Допуск соосности отверстия относительно диаметра винта в радиусном выражении	Масса 100 шт. в кг ~=
6000-0451		М10 х 1	4	4,1	4,3	3	1	0,3	0,17
6000-0452			6						0,36
6000-0453		М12 х 1,25	8	5,5	5,7	4	1,6	0,4	1,50
6000-0454		М14 х 1,5		6,8	7,4	5			0,80
6000-0561		М16 х 1,5	10	8,3	9	6			1,30
6000-0562		М20 х 1,5		10,9	12	8		0,5	1,97
6000-0563		М22 х 1,5							2,48
6000-0564		М27 х 2	14	13,7	15	10	2		5,80
6000-0565		М33 х 2		16,5	18	12		0,6	7,77

Пример условного обозначения винта d = M27 х 2:

Винт 6000-0564 ГОСТ 13897-68

(Измененная редакция, Изм. № 2.)

2. Материал — сталь марки 40Х по ГОСТ 4543-71.

3. Твердость — 36,5 ... 41,5 HRC_{3} .

4. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.

5. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t}{2} .

---
