ГОСТ 13791-68*. Втулки переходные с конусностью 7:24 и торцовым пазом для фрезерных оправок. Конструкция и размеры

(утв. Госстандартом СССР 18.06.1968)

(ред. от 01.12.1984)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ С КОНУСНОСТЬЮ 7:24 И ТОРЦОВЫМ ПАЗОМ ДЛЯ ФРЕЗЕРНЫХ ОПРАВОК

КОНСТРУКЦИЯ И РАЗМЕРЫ

Tapered adapters 7:24 with end slot for cutters arbors. Design and dimensions

Срок введения с 1 января 1969 года

• Переиздание (февраль 1985 г.) с Изменениями № 1, 2, 3, утвержденными в январе 1974 г., июне 1979 г., декабре 1984 г. (ИУС 3-74, 8-79, 3-85).

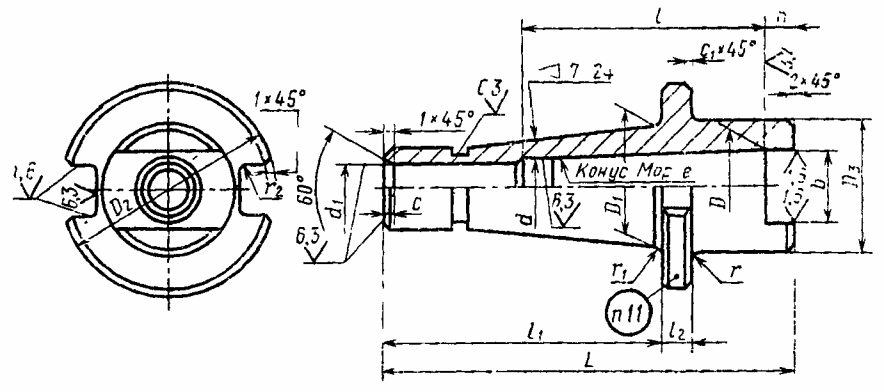

1. Конструкция и размеры переходных втулок должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение втулок	Применяемость	Обозначение конусов		D	D 1	D 2	D 3	L	d	d 1	l	l 1	l 2	b (пред. откл. по H12)	h	с	с 1	r	r 1	r 2	Масса, кг, не более
		7:24	Морзе
6103-0021		40	2	17,780	44,45	63	45	125	14,9	-	-	95	10	19	8	2,5	1	3	-	1	0,83
6103-0022			3	23,825				140	20,2	17	84			24	10						0,84
6103-0029		45	2	17,780	57,15	80	50	140	14,9	-	-	110		19	8	4,5		5	1		1,26
8103-0031			3	23,825				150	20,2					24	10						1,51
6103-0032			4	31,267					26,5	21	107			32	12						1,20
6103-0023		50	3	23,825	69,85	100	60	170	20,2	-	-	130	12	24	10		2			2	3,06
6103-0024			4	31,267					26,5					32	12						2,59
6103-0026		60			107,95	160	70	260				210						10			9,91

Примечание. Допускается для поверхности конуса Морзе 2 параметр шероховатости Ra <= 0,8 мкм по ГОСТ 2789-73.

Пример условного обозначения втулки для конца шпинделя 40 с конусом Морзе 2:

Втулка 6103-0021 ГОСТ 13791-68

(Измененная редакция, Изм. № 1, 2, 3.)

2. Материал — сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

(Измененная редакция, Изм. № 3.)

3, 4. (Исключены, Изм. № 1.)

5. Допуск симметричности расположения паза b относительно оси втулки — 0,1 мм.

(Измененная редакция, Изм. № 3.)

6. (Исключен, Изм. № 1.)

7. Конусы Морзе — по ГОСТ 25557-82.

8. Размеры концов втулок конусностью 7:24 и технические требования к ним — по ГОСТ 24644-81.

---
