ГОСТ 13790-68*. Государственный стандарт Союза ССР. Втулки переходные с конусностью 7:24 для Концевых фрез с коническим хвостовиком. Конструкция и размеры

(утв. Постановлением Госстандарта СССР 18.06.1968)

(ред. от 01.12.1984)

18 июня 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ С КОНУСНОСТЬЮ 7:24 ДЛЯ КОНЦЕВЫХ ФРЕЗ С КОНИЧЕСКИМ ХВОСТОВИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Tapered adapters 7:24 for end cutters with tapered shank.

ОКП 39 2831

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 18 июня 1968 г. Срок введения установлен

с 1 января 1969 года

Переиздание (май 1986 г.) с Изменениями № 1, 2, 3, утвержденными в январе 1974 г., июне 1979 г., декабре 1984 г. (ИУС № 3-74, 8-79, 3-85).

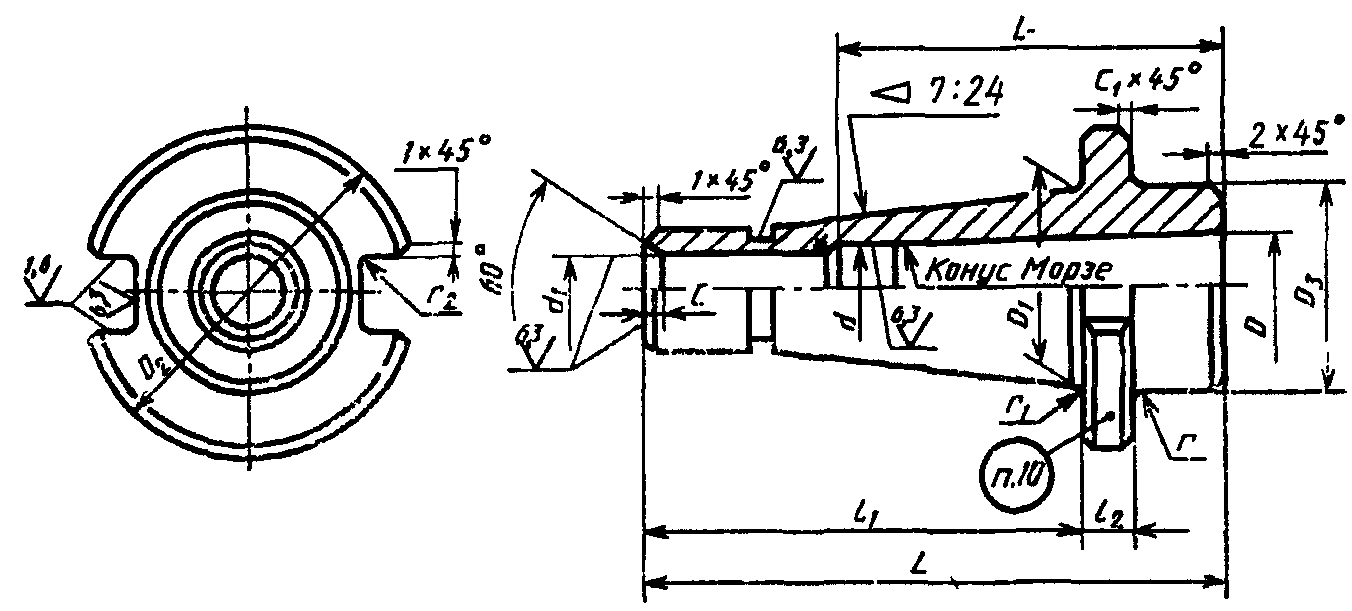

1. Конструкция и размеры переходных втулок должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение втулок	Применяемость	Обозначение конусов		D	D 1	D 2	D 3	L	d	d 1	l	l 1	l 2	c	c 1	r	r 1	r 2	Масса, кг, не более
		7:24	Морзе
6103-0001		40	2	17,780	44,45	63	45	115	14,9	-	-	95	10	2,5	1	3	-	1	0,77
6103-0002			3	23,825				125	20,2	17	84								0,75
6103-0009		45	2	17,780	57,15	80	50	130	14,9	-	-	110		4,5		5	1		1,16
6103-0011			3	23,825				140	20,2										1,27
6103-0012			4	31,267					26,5	21	107								1,05
6103-0003		50	3	23,825	69,85	100	60	160	20,2	-	-	130	12		2			2	2,82
6103-0004			4	31,267					26,5										2,44
6103-0005			5	44,399			70	200	38,2	25	135								2,98
6103-0007		60			107,95	160	80	250		-	-	210				10			9,58
6103-0008			6	63,348			100	260	54,6	32	188								8,68

Примечание. Допускается для поверхности конуса Морзе 2 параметр шероховатости Ra <= 0,8 мкм по ГОСТ 2789-73.

Пример условного обозначения втулки для конца шпинделя 40 с конусом Морзе 2:

Втулка 6103-0001 ГОСТ 13790-68

(Измененная редакция, Изм. № 1, 2, 3.)

2. Материал — сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

(Измененная редакция, Изм. № 3.)

3 — 5. (Исключены, Изм. № 1.)

6. Конусы Морзе — по ГОСТ 25557-82.

7. Размеры концов втулок конусностью 7:24 и технические требования к ним — по ГОСТ 24644-81.

---
