ГОСТ 13522-78. Межгосударственный стандарт. Латекс синтетический ДММА-65 ГП. Технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 27.12.1978 № 3478)

(ред. от 01.06.1988)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛАТЕКС СИНТЕТИЧЕСКИЙ ДММА-65 ГП

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Synthetic latex ДММА-65 ГП. Specifications

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством нефтехимической и нефтеперерабатывающей промышленности СССР.

Разработчики: В.А. Кормер, Б.Г. Бабурин, В.Н. Соколов.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.12.1978 № 3478.

3. Взамен ГОСТ 13522-68.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

6. Переиздание (февраль 1999 г.) с Изменениями № 1, 2, утвержденными в апреле 1985 г., июне 1988 г. (ИУС 7-85, 11-88).

Настоящий стандарт распространяется на синтетический латекс ДММА-65 ГП, представляющий собой водную дисперсию сополимера бутадиена и метилметакрилата и предназначенный для кожевенной и других отраслей промышленности.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Латекс следует изготовлять в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

1.2. Латекс не должен содержать посторонних включений и коагулюма. Допускается наличие поверхностной пленки коагулюма (перед использованием латекса пленка должна быть отфильтрована через сетку № 1, ГОСТ 6613).

(Измененная редакция, Изм. № 2).

1.3. По физико-химическим показателям латекс должен соответствовать нормам, указанным в табл. 1.

(Измененная редакция, Изм. № 1, 2).

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1. Латекс ДММА-65 ГП не взрывоопасен, самопроизвольно не воспламеняется, не горит, не выделяет углеводородов в количествах, достаточных для образования горючих и взрывоопасных смесей.

(Измененная редакция, Изм. № 1, 2).

2.2. По степени воздействия на организм латекс ДММА-65 ГП относится к малоопасным материалам — 4-му классу опасности по ГОСТ 12.1.007; при непосредственном контакте с незащищенными покровами не вызывает патологических изменений, не обладает кожно-раздражающим действием, канцерогенными свойствами и способностью к кумуляции. Через поврежденную кожу не проникает.

2.3. Токсичность латекса определяется наличием в свободном состоянии бутадиена и метилметакрилата.

Предельно допустимая концентрация бутадиена в воздухе производственных помещений 100 мг/м3, метилметакрилата — 10 мг/м3 по ГОСТ 12.1.005.

Бутадиен обладает характерным резким запахом. В малых концентрациях раздражает слизистые оболочки. Метилметакрилат токсичен, вызывает нарушение деятельности сердечно-сосудистой системы, зрения, обоняния, слуха, снижение активности коры надпочечников.

2.4. Содержимое бутадиена в воздушной среде производственного помещения определяют по методике, утвержденной в установленном порядке.

Содержание метилметакрилата в воздушной среде определяют методом газожидкостной хроматографии.

2.2 — 2.4. (Измененная редакция, Изм. № 1).

2.5. Латекс ДММА-65 ГП не образует токсичных соединений в воздушной среде и сточных водах в присутствии других веществ.

Разлитый латекс собирают и коагулируют в присутствии 10%-ных растворов сульфата алюминия или хлористого кальция, полимерную крошку сжигают.

(Измененная редакция, Изм. № 1, 2).

2.6. Производственные помещения должны быть оборудованы общеобменной приточно-вытяжной и вытяжной вентиляцией, кратность воздухообмена устанавливается не менее 3.

Скорость движения воздуха в рабочем проеме вытяжного шкафа 0,5 м/с.

(Измененная редакция, Изм. № 1).

2.7. При работе с латексом необходимо применять специальную одежду согласно типовым нормам, утвержденным в установленном порядке.

(Измененная редакция, Изм. № 2).

2.8. При попадании латекса на кожу или в глаза необходимо смыть его водой.

(Измененная редакция, Изм. № 1).

3. ПРАВИЛА ПРИЕМКИ

3.1 Правила приемки — по ГОСТ 24920.

Партией считают латекс в количестве не более 30 т.

Массовую долю метилметакрилата в сополимере определяют на каждой пятой партии.

(Измененная редакция, Изм. № 1, 2).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Отбор и подготовка проб — по ГОСТ 24920. Объем пробы должен быть не менее 1 дм3.

Допускается при отборе проб использовать пробоотборник по ГОСТ 2517.

(Измененная редакция, Изм. № 1).

4.2 Определение посторонних механических включений

4.2.1 Посуда и материалы

Стекло размером 25 x 25 см.

Цилиндр мерный 1-50 ГОСТ 1770.

4.2.2. В цилиндр вместимостью 50 см3 наливают 10 — 15 см3 латекса, выливают латекс на стекло, избыток сливают и визуально определяют наличие механических включений в проходящем свете.

4.2 — 4.2.2. (Измененная редакция, Изм. № 2).

4.3. Определение массовой доли сухого вещества — по ГОСТ 25709.

(Измененная редакция, Изм. № 1).

4.4 Определение массовой доли свободного метилового эфира метакриловой кислоты (метилметакрилата)

4.4.1 Оборудование и реактивы

Хроматограф с пламенно-ионизационным детектором и дозирующим устройством, позволяющим анализировать полимерные продукты.

Микрошприц вместимостью 10 мкл.

Лупа измерительная по ГОСТ 25706.

Ткань фильтровальная (стеклоткань) по ГОСТ 10146.

Полиэтиленгликольадипинат.

Твердый носитель ТНД-ТС-М, фракция 0,25 — 0,50 мм.

Очищенные и осушенные газы:

азот по ГОСТ 9293,

водород по ГОСТ 3022,

воздух.

Эфир метиловый метакриловой кислоты по ГОСТ 20370.

Циклогексанон по ГОСТ 24615 или диметилформамид по ГОСТ 20289 (не должны содержать примесей с временем удерживания метилметакрилата и этилбензола; в противном случае требуется дополнительная очистка по п. 4.4.2.1а).

Этилбензол хроматографически чистый.

Склянки из-под пенициллина с пробками.

Весы лабораторные 2-го класса.

Натрия сульфат безводный по ГОСТ 4166, ч.д.а.

Калия гидроокись по ГОСТ 24363.

Окись кальция по ГОСТ 8677, ч.д.а., или окись бария по НТД, ч.

(Измененная редакция, Изм. № 1, 2).

4.4.2 Подготовка к испытанию

4.4.2.1 Режим работы хроматографа

Колонка длиной 3 м, диаметром 3 мм.

Наполнитель колонки — 20% ПЭГА на ТНД-ТС-М.

Температура колонки 130 °C.

Температура испарителя 150 °C.

Расход газов:

азота — 50 — 60 см3/мин;

водорода и воздуха — согласно прилагаемой к прибору инструкции.

Объем вводимой пробы — 1 - 2 мкл.

Скорость движения диаграммной ленты — 240 мм/ч.

Ток ионизации — 2 \cdot 10^{- 10}\text{А} .

(Измененная редакция, Изм. № 1).

4.4.2.1а. Очистка растворителей

Циклогексанон сушат 24 ч безводным сульфатом натрия и дважды фракционируют, отбирая фракцию с температурой кипения 47 °C при 15 мм рт. ст.

Диметилформамид встряхивают с калиевой щелочью и перегоняют над окисью кальция или бария, отбирая фракцию с температурой кипения 152 °C.

Перед использованием растворитель проверяют на чистоту хроматографически в условиях режима анализа.

(Введен дополнительно, Изм. № 2).

4.4.2.2. Стандартный раствор готовят растворением 0,02 — 0,03% этилбензола в циклогексаноне или диметилформамиде и используют для разбавления проб латекса из расчета на 50 разбавлений.

4.4.2.3. Для нахождения относительного поправочного коэффициента составляют 5 — 7 искусственных смесей из циклогексанона или диметилформамида, метилметакрилата и этилбензола (последние два компонента берут в интервале концентраций 0,01 — 0,03%).

Для каждой искусственной смеси (при условиях, описанных в п. 4.4.2.1) снимают не менее трех хроматограмм, на которых замеряют площади пиков метилметакрилата и этилбензола как произведение высоты пика на ширину на половине высоты.

Относительный поправочный коэффициент для метилметакрилата для каждой смеси (K_{i}) вычисляют по формуле (коэффициент для этилбензола принимают за единицу)

где c_{i} и c_{\text{ст}} — массовые доли метилметакрилата и этилбензола, %;

S_{i} и S_{\text{ст}} — площади пиков метилметакрилата и этилбензола, мм2.

Поправочный коэффициент усредняют по результатам всех искусственных смесей.

4.4.3 Проведение испытания

8 — 10%-ный раствор латекса в стандартном растворе (0,5 г латекса и 4,0 — 4,5 г стандартного раствора, приготовленного по п. 4.4.2.2) перемешивают в течение 10 мин. При применении растворителя диметилформамида дают пробе расслоиться.

Взвешивания проводят с погрешностью не более 0,0002 г.

На хроматограммах измеряют площади пиков метилметакрилата и этилбензола.

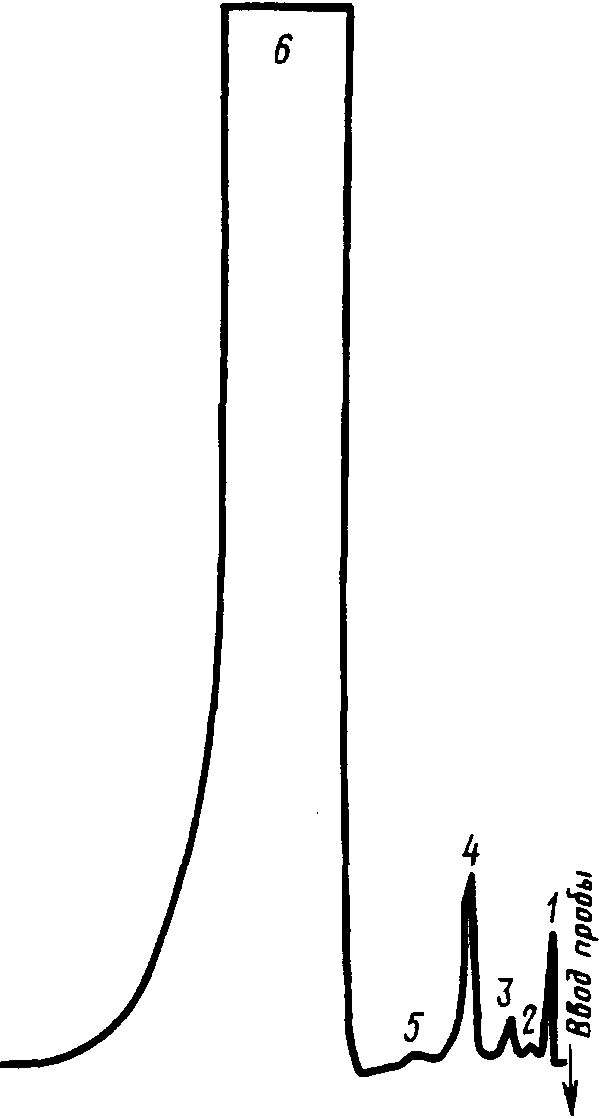

Порядок выхода компонентов (черт. 1):

1 — бутадиен;

2 — неидентифицированный пик;

3 — метилметакрилат;

4 — этилбензол;

5 — неидентифицированный пик;

6 — циклогенсанон или диметилформамид.

После введения 10 проб латекса стеклоткань в испарителе заменяют на свежую.

4.4.4 Обработка результатов

Массовую долю свободного метилметакрилата в латексе (X_{2}) в процентах вычисляют по формуле

где S — площадь пика метилметакрилата на хроматограмме раствора латекса, мм2;

C_{\text{с}}\prime_{\text{т}} — концентрация этилбензола в стандартном растворе, приготовленном по п. 4.4.2.2, %;

S_{\text{ст}} — площадь пика этилбензола на хроматограмме раствора латекса, мм2;

m_{1} — масса стандартного раствора, взятая для разбавления навески латекса, г;

m_{2} — масса навески латекса, г.

Результат вычисляют до третьего десятичного знака.

За результат испытания принимают среднее арифметическое двух определений, расхождение между которыми не должно превышать 0,02%.

Результат округляют до второго десятичного знака.

4.4.2.2 — 4.4.4. (Измененная редакция, Изм. № 1, 2).

4.5 Определение массовой доли углеводородов C_{2} - C_{4} .

4.5.1 Приборы, посуда, реактивы

Хроматограф с пламенно-ионизационным детектором.

Колонка длиной 2 м, диаметром 3 мм, заполненная 15% полиэтиленгликольадипината на ТНД-ТС-М (сферохроме № 1), фракция от 0,25 до 0,50 мм.

Прибор для выделения и сбора «летучих» из латекса (стеклянный реактор), работающий под вакуумом (черт. 2).

Колба плоскодонная толстостенная вместимостью 1 дм3 с отверстием для самозатягивающейся пробки для приготовления стандартных смесей.

Шприц медицинский вместимостью 1 см3.

Лупа измерительная ценой деления 0,1 мм по ГОСТ 25706.

Бутадиен с содержанием основного вещества не менее 99,5%.

Весы лабораторные технические 1-го класса.

Колба П-2-250-60 ТХС по ГОСТ 25336 с горловиной, переделанной под размер для самозатягивающейся пробки.

Колба П-2-25-14 ТХС по ГОСТ 25336.

Пипетка вместимостью 1 см3.

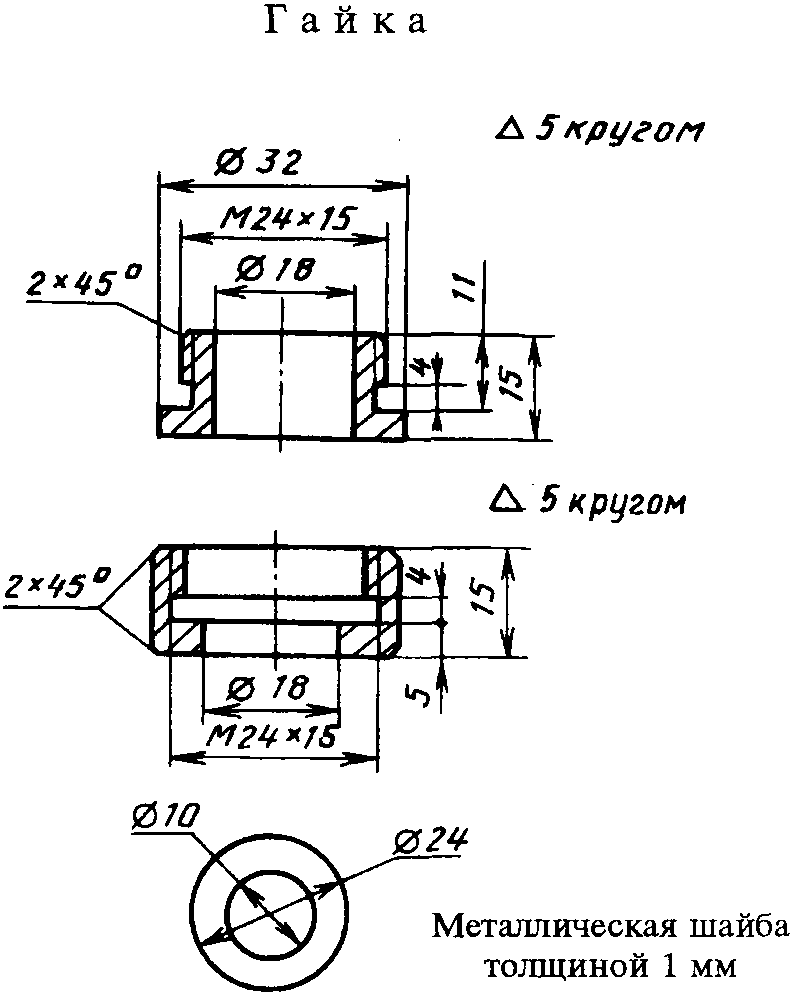

Самозатягивающиеся пробки типа пенициллиновых, закрепляемых накидной гайкой из эбонита (текстолита) и металлической шайбой для герметичного закрытия тубусов, приборов и сосудов (черт. 3).

(Измененная редакция, Изм. № 1, 2).

4.5.2 Подготовка к испытанию

4.5.2.1 Режим работы хроматографа

Температура колонки 120 °C.

Расход газов:

азота — 30 см3/мин;

водорода и воздуха — согласно инструкции, прилагаемой к прибору.

Скорость движения диаграммной ленты — 720 мм/ч.

Ток ионизации — от 2 \cdot 10^{- 10} до 5 \cdot 10^{- 10}\text{А} .

Объем вводимой пробы — 1 см3 газа.

(Измененная редакция, Изм. № 1).

4.5.2.2. Для приготовления стандартной смеси плоскодонную толстостенную колбу с точно измеренной вместимостью (измеряют вливанием известного количества воды) и с самозатягивающейся пробкой вакуумируют в течение 1 мин. Для этого в пробку вставляют иглу от медицинского шприца, другой конец которой соединяют через шланг с вакуум-насосом. Затем также с помощью шприца вводят в колбу через пробку 1 см3 чистого бутадиена (газа). Давление в колбе доводят до атмосферного с помощью иглы от медицинского шприца.

1 см3 приготовленной смеси вводят в хроматографическую колонку и снимают не менее трех хроматограмм. На последних измеряют площади пика бутадиена как произведение высоты пика на ширину на половине высоты и берут среднюю величину (S_{\text{ст}}) .

Готовят не менее трех смесей и рассчитывают S_{\text{ст}} как среднее арифметическое результатов испытания всех смесей.

Перед каждым испытанием реактор тщательно продувают воздухом при открытых кранах 2 и 5 (см. черт. 2).

(Измененная редакция, Изм. № 2).

4.5.3 Проведение испытания

Емкость 3 реактора (черт. 2) вакуумируют при открытом кране 2 и закрытом кране 5 в течение 5 мин. Для этого подсоединяют отросток 1 к вакуум-насосу. Затем кран 2 закрывают и отключают насос. В предварительно взвешенную колбу 9 вносят пипеткой 1 см3 латекса, снова взвешивают и быстро подсоединяют к шлифу 7, смазанному вакуумной смазкой. Колбу дополнительно укрепляют резинкой с помощью усиков 6 и 8. Открывают кран 5 и помещают колбу в кипящую водяную баню. Одновременно с помощью стеклянной трубки, направленной чуть ниже шлифа 7, на шейку колбы подают струю воздуха в течение всего нагревания, чтобы избежать попадания вспененного при кипении латекса в реактор. Через 30 мин нагревание прекращают. Поворотом крана 2 на 360° доводят давление в емкости 3 до атмосферного.

Затем медицинским шприцем (поршень необходимо смазать вакуумной смазкой) через самозатягивающуюся пробку 4 отбирают 1 см3 газа и вводят в хроматографическую колонку. При тех же условиях, что и для стандартной смеси, снимают не менее двух хроматограмм. На последних измеряют площади суммарных пиков C_{2} - C_{4} .

(Измененная редакция, Изм. № 1, 2).

4.5.4 Обработка результатов

Объемную долю бутадиена (X_{\text{ст}}) в процентах в стандартной смеси вычисляют по формуле

где V_{\text{ст}} — объем бутадиена, введенного в колбу, см3;

V — объем колбы, см3.

Объемную долю углеводородов (X_{3}) в процентах в исследуемом газе вычисляют по формуле

где S — площадь пика углеводородов C_{2} - C_{4} в исследуемом газе, мм2;

S_{\text{ст}} — площадь пика бутадиена в стандартной смеси, мм2.

X_{4} = \frac{X_{3} \cdot 54,1 \cdot V}{22400 \cdot m} ,

где 54,1 — молекулярная масса бутадиена, г;

V — объем реактора с учетом колбы 9 (черт. 2), т.е. весь объем включительно до крана 2 (измеряется вливанием известного объема), см3;

22400 — объем, занимаемый одной грамм-молекулой бутадиена при нормальных условиях, см3;

m — масса навески латекса, г.

Вычисляют до третьего десятичного знака. За результат испытания принимают среднее арифметическое двух параллельных определений, расхождение между которыми не должно превышать 0,003%.

Результат округляют до второго десятичного знака.

(Измененная редакция, Изм. № 1).

4.6 Определение концентрации водородных ионов проводят на pH-метре.

4.7. Определение вязкости — по ГОСТ 9070 и ГОСТ 8420, в части испытания латекса — на вискозиметре ВЗ-4 со следующими дополнениями: время истечения латекса определяют с погрешностью не более 0,2 с, расхождение между параллельными определениями не должно превышать 0,6 с.

4.8. Определение поверхностного натяжения — по ГОСТ 20216 (метод Б). Расхождение между параллельными определениями при установлении цены деления прибора не должно превышать 0,5 деления шкалы.

4.9. Определение массовой доли метилметакрилата в сополимере основано на определении плотности сополимера.

4.9.1 Приборы и реактивы

Ареометры общего назначения.

Цилиндр стеклянный внутренним диаметром 50 мм, высотой 200 мм, с водяной рубашкой.

Вода дистиллированная по ГОСТ 6709.

Спирт этиловый синтетический технический очищенный по ОСТ 38.02386 или спирт этиловый технический (гидролизный) по ГОСТ 17299 марки А, или спирт этиловый ректификованный технический по ГОСТ 18300.

Этиленгликоль по ГОСТ 19710.

4.9.2 Подготовка к испытанию

4.9.2.1. Для выделения полимера к 60 см3 этилового спирта приливают постепенно при перемешивании 50 см3 латекса. Образовавшийся коагулюм отфильтровывают через слой марли и тщательно промывают водой.

Для этого коагулюм переносят в воду, измельчают и вновь фильтруют. Операцию повторяют не менее двух раз. Затем промытый коагулюм отжимают, измельчают в крошку и сушат на противне при (90 +/- 2) °C до полного высыхания, что определяют визуально при разрезании крошки каучука по диаметру.

4.9.2.2. Для прессования пробы каучука около 0,6 г высушенной крошки каучука помещают в форму для прессования микрошайб (диаметр 8 мм, высота 8 мм), которую устанавливают между металлическими листами, покрытыми целлофаном, и затем на плиты вулканизационного пресса, нагретые до (143 +/- 1) °C.

Плиты пресса следует поднимать медленно, чтобы удалить воздух, находящийся между крошкой. Время прессования должно быть 30 мин при давлении на форму (15 +/- 1) МПа. Затем микрошайбу вынимают из формы и выдерживают в течение 1 ч при (23 +/- 2) °C. Образцы не должны иметь пор и посторонних включений.

Допускается прессование шайб больших размеров с последующей вырубкой образцов.

4.9.3 Проведение испытания

Плотность полимера определяют по методу установления равновесного состояния образцов внутри жидкости (смесь этилового спирта и этиленгликоля).

Жидкость помещают в цилиндр с водяной рубашкой, в котором при помощи ультратермостата поддерживают температуру (20 +/- 0,1) °C. Образец, приготовленный по п. 4.9.2, погружают в жидкость так, чтобы на его поверхности не было пузырьков воздуха. Добавляя при периодическом перемешивании этиловый спирт или этиленгликоль, приводят образец во взвешенное состояние и измеряют плотность жидкости денсиметром. Плотность образца равна измеренной плотности жидкости, от каждого скоагулированного образца пробы испытывают по три шайбы.

Плотность полимера вычисляют как среднее арифметическое результатов трех испытаний параллельных проб.

Смесь этилового спирта и этиленгликоля может быть использована в последующих определениях.

Массовую долю метилметакрилата в сополимере по его плотности определяют по табл. 2.

Таблица 2

Расхождение между результатами параллельных определений не должно превышать 0,5% (расхождение плотности — не более 0,0015 г/см3).

4.9.2.1 — 4.9.3. (Измененная редакция, Изм. № 2).

4.10 Определение внешнего вида и физико-механических показателей пленки

4.10.1 Посуда и реактивы

Марля по ГОСТ 11109.

Стекло.

Цилиндр 1-50 по ГОСТ 1770.

Стеклянная палочка.

Вода дистиллированная по ГОСТ 6709.

Спирт этиловый синтетический технический по ОСТ 38.02386 или спирт этиловый ректификованный технический по ГОСТ 18300.

Тальк технический по ГОСТ 21235.

Машина разрывная по ГОСТ 270.

Толщиномер по ГОСТ 11358.

4.10.2 Подготовка к испытанию

4.10.2.1. Для приготовления пленки 25 — 30 см3 отфильтрованного латекса наливают на стекло размером 20 x 25 см, установленное в горизонтальном положении. Стекло предварительно моют водой и протирают 3 — 4 см3 спирта.

Стекло должно быть с ограничительными бортиками из стеклянных полосок высотой около 1 мм, которые приклеивают любым термостойким клеем. Допускается готовить пленки на целлофане.

С помощью стеклянной палочки разравнивают латекс на поверхности стекла и оставляют для высушивания. Высушивают в сушильном шкафу при температуре (50 +/- 5) °C или под инфракрасной лампой при той же температуре до тех пор, пока пленка не станет полностью прозрачной. Сухую пленку надрезают по периметру, смачивают водой и отделяют от стекла. Остатки влаги с пленки удаляют фильтровальной бумагой и визуально определяют внешний вид. Пленку припудривают тальком и подсушивают в подвешенном состоянии на воздухе в течение 3 — 4 ч.

4.10.2.2 Приготовление образцов для испытаний

Из приготовленной пленки с помощью лезвия безопасной бритвы или другого режущего инструмента вырезают образцы для испытаний.

Образцы должны иметь форму прямоугольной полоски шириной (10 +/- 0,2) мм, длиной не менее 30 мм. Образцы не должны иметь видимых дефектов (трещин, пузырьков) и зазубрин на краях.

Количество подготовленных для испытания образцов должно быть не менее 10. Толщину образца измеряют в трех местах рабочей части. В расчет принимают среднюю толщину. Образцы должны отличаться по толщине не более чем на 20% от средней величины.

Толщину образца измеряют таким образом, чтобы мерительная площадка толщиномера не выходила за пределы рабочего участка образца. Для облегчения закладки образцов в зажимы машины, предотвращения скручивания и выползания образца из зажима нерабочую часть образцов рекомендуется укреплять изоляционной лентой или другим липким материалом. Рабочим участком образца считается часть, ограниченная зажимами.

Количество испытуемых образцов должно быть не менее 5.

4.10.3 Проведение испытания

Испытания проводят при комнатной температуре, скорость раздвижения зажимов разрывной машины (100 +/- 10) мм/мин. Фиксируют нагрузку и длину рабочего участка в момент разрыва.

4.10.4 Обработка результатов

Предел прочности при растяжении (f_{\text{р}}) в МПа (кгс x см2) вычисляют по формуле

f_{\text{р}} = \frac{P_{\text{р}}}{h \cdot b} ,

где P_{\text{р}} — сила, вызывающая разрыв образца, мН (кгс);

h — первоначальная толщина образца, м (см);

b — первоначальная ширина образца, м (см).

Относительное удлинение при разрыве (\epsilon_{\text{р}}) в процентах вычисляют по формуле

\epsilon_{\text{р}} = \frac{l_{\text{р}} - l_{0}}{l_{0}} \cdot 100 ,

где l_{\text{р}} — длина рабочего участка в момент разрыва, м;

l_{0} — первоначальная длина рабочего участка образца, м.

За результат испытаний принимают среднее арифметическое результатов всех испытанных образцов, при этом результаты испытаний каждого образца не должны отклоняться от среднего значения на +/- 15%.

Если в пяти результатах испытания имеются показатели, отличающиеся от средней величины на +/- 15%, то испытывают еще пять образцов и за результаты испытаний принимают среднее арифметическое всех показателей, укладывающихся в норму.

(Измененная редакция, Изм. № 1).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На каждое грузовое место наносят транспортную маркировку по ГОСТ 14192, содержащую манипуляционные знаки «Герметичная упаковка» и «Ограничение температуры» с указанием на манипуляционном знаке интервала температур от 7 до 75 °C, цветную отличительную маркировку, а также дополнительные данные:

наименование и товарный знак предприятия-изготовителя;

обозначение «СЛ» и код ОКП;

наименование и марку латекса;

номер партии;

номер места;

массу нетто и брутто;

дату изготовления;

обозначение настоящего стандарта.

5.2. Латекс упаковывают в стальные бочки вместимостью 200 дм3, типа I по ГОСТ 13950, полимерные бочки вместимостью 100 — 200 дм3 по ОСТ 6-19-500, ОСТ 6-15-68.

5.3. Латекс транспортируют в железнодорожных вагонах-цистернах, принадлежащих грузоотправителю, и автоцистернах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Латекс, упакованный в бочки, транспортируют в крытых транспортных средствах.

При температуре ниже 7 °C латекс транспортируют в отапливаемых железнодорожных вагонах или авторефрижераторах.

5.4. При транспортировании в железнодорожных вагонах из латекса, упакованного в бочки вместимостью 100 и 120 дм3 внешним диаметром 484 мм, формируют пакеты в соответствии с требованиями ГОСТ 24597 и правилами перевозки грузов, утвержденными соответствующими ведомствами.

Выбор средств скрепления пакетов — по ГОСТ 21650.

5.5. Латекс хранят в складских помещениях при температуре не ниже 7 °C.

Разд. 5. (Измененная редакция, Изм. № 1).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие латекса требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

6.2 Гарантийный срок хранения латекса — 6 мес со дня изготовления.
