ГОСТ 13433-68*. Винты нажимные с отверстием под рукоятку и концом под пяту для станочных приспособлений. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 13433-68*Действующий акт

(утв. Госстандартом СССР 02.01.1968)

(ред. от 16.05.1989)

Утвержден и введен в действие

Госстандартом СССР 2 января 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ НАЖИМНЫЕ С ОТВЕРСТИЕМ ПОД РУКОЯТКУ И КОНЦОМ ПОД ПЯТУ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ

Pressure screws with hole for handle and point for foot for machine retaining devices.

Design

ГОСТ 13433-68*

Группа Г27

Взамен ГОСТ 3386-57
в части винтов типа Б
и ГОСТ 3387-57
в части винтов типа Б

Проверен в 1980 г. Срок действия ограничен с 01.01.1969 г. до 01.01.1990 г..

Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9, 1980 г.)

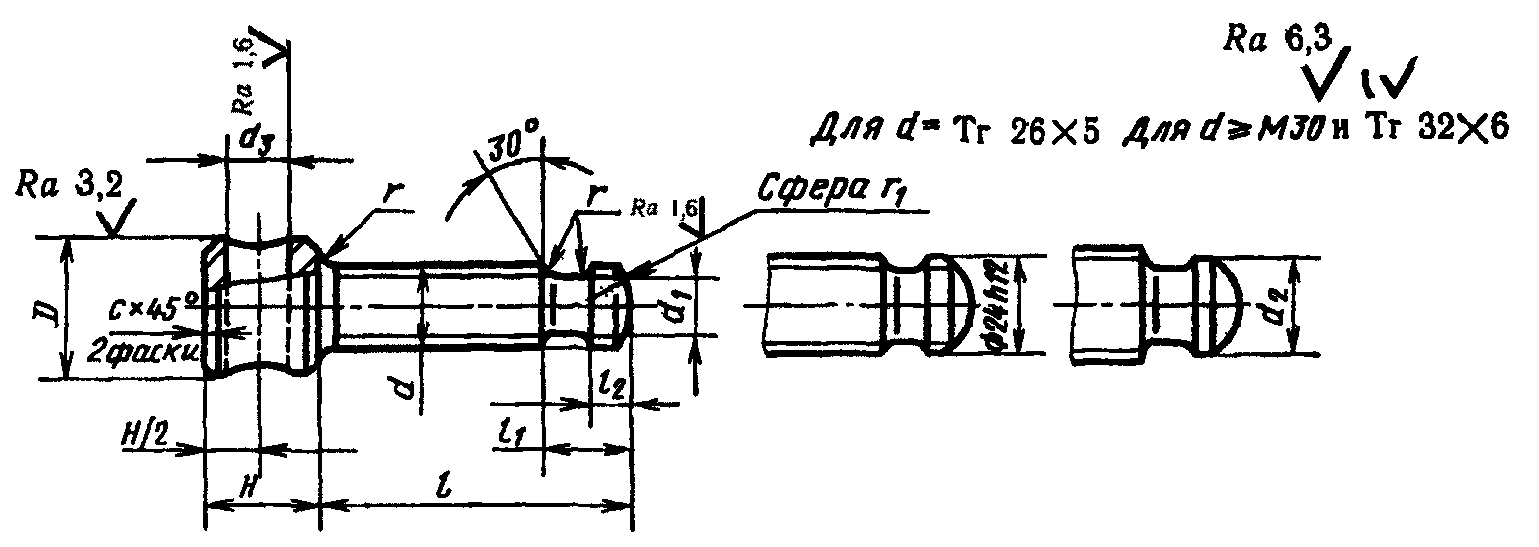

1. Конструкция и размеры нажимных винтов с отверстием под рукоятку и концом под пяту должны соответствовать указанным на чертеже и в таблице.

рис. 1

(в ред. Изменения № 2, утв. Постановлением

Госстандарта СССР от 16.05.1989 № 1233)

Обозначение винтовПрименяемостьdlHDd 1d 2 (пред. откл. по h12)d 3 (пред. откл. по К7 или H12)l 1l 2rr 1сМасса, кг
7006-0801М62510124,5-59,03,00,441,00,013
0802320,015
0803400,017
0804500,018
0805М83212166,0610,54,060,027
0806400,030
0807500,033
0808600,036
0809М104014187,0813,05,00,50,044
0810500,049
0811600,054
0812800,064
0813М125018209,01014,56,50,681,60,071
0814600,078
0815800,093
08161000,108
0817М1660202412,01217,08,00,8120,133
0818800,160
08191000,188
08201200,216
08211400,244
0822Tr 16 х 4600,124
0823800,149
08241000,173
08251200,197
08261400,221

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1233)
0827М2080283015,01618,59,01,0160,286
08281000,328
08291200,370
08301400,412
08311600,454
0832Тr 20 х 4800,280
08331000,320
08341200,360
08351400,400
08361600,440

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1233)
0837М24803518,022,011,02,00,400
08381000,460
08391200,520
08401400,580
08411600,640
08421800,700
0843Тr 26 х 58022,00,423
08441000,491
08451200,559
08461400,627
08471600,695
08481800,763

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1233)
0849М301003640242024,01,20,738
08501200,835
08511400,922
08521601,028
08531801,125
08542001,222
0855Тr 32 х 61000,767
08561200,871
08571400,975
08581601,078
08591801,182
08602001,286

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1233)
0861М36120455020,02728,012,02,0202,51,345
08621401,483
08631601,621
08641801,758
08652001,896
08662202,033
08672502,240
0868Тr 40 х 61205525,03132,014,0251,641
08691401,810
08701601,979
08711802,147
08722002,316
08732202,485
08742502,738

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1233)
0875М421201,737
08761401,924
08771602,112
08781802,300
08792002,487
08802202,675
08812502,956
0882М48160506028,0352540,016,0283,02,735
08832003,235
08842503,857
08853204,731
0886Тr 50 х 81602,810
08872003,433
08882503,985
7006-08893204,897

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1233)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

Пример условного обозначения нажимного винта с отверстием под рукоятку и концом под пяту размерами d = M6, l = 25 мм, с предельными отклонениями размера d_{3} по К7:

Винт 7006-0801 К7 ГОСТ 13433-68

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

То же, с предельными отклонениями размера d_{3} по H12:

Винт 7006-0801 ГОСТ 13433-68.

(Измененная редакция, Изм. № 1).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

3. Твердость — 35,0 ... 39,5 HRC_{\text{э}} .

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

4. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t_{2}}{2} .

(п. 4 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81. Резьба трапецеидальная — по ГОСТ 24737-81. Поле допуска резьбы — 8с по ГОСТ 9562-81.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

4, 5. (Измененная редакция, Изм. № 1).

6. Размеры недорезов для резьбы — по ГОСТ 10549-80.

7. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85).

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

По соглашению сторон допускается применение других видов защитных покрытий.

8. Остальные технические требования — по ГОСТ 1759.0-87.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

9. Маркировать по ГОСТ 18160-72.

10. Примеры применения нажимных винтов с отверстием под рукоятку и концом под пяту указаны в справочном Приложении.

(п. 10 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1233)

Приложение Справочное

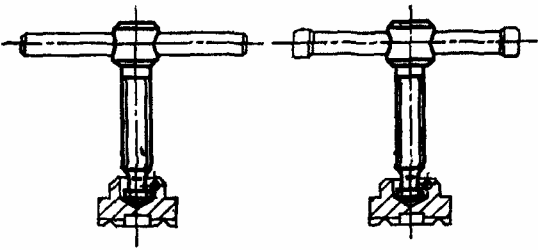

ПРИМЕРЫ ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ

С ОТВЕРСТИЕМ ПОД РУКОЯТКУ И КОНЦОМ ПОД ПЯТУ

рис. 2
