ГОСТ 13429-68*. Государственный стандарт Союза ССР. Винты нажимные с концом под пяту для станочных приспособлений. Конструкция
(введен Госстандартом СССР 02.01.1968)
(ред. от 16.05.1989)
2 января 1968 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ НАЖИМНЫЕ С КОНЦОМ ПОД ПЯТУ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
Pressure screws with point for foot for machine retaining devices. Design
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 2 января 1968 г. Срок введения установлен с 01.01.1969 г.
Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.
Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.
Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9 — 1980 г.).

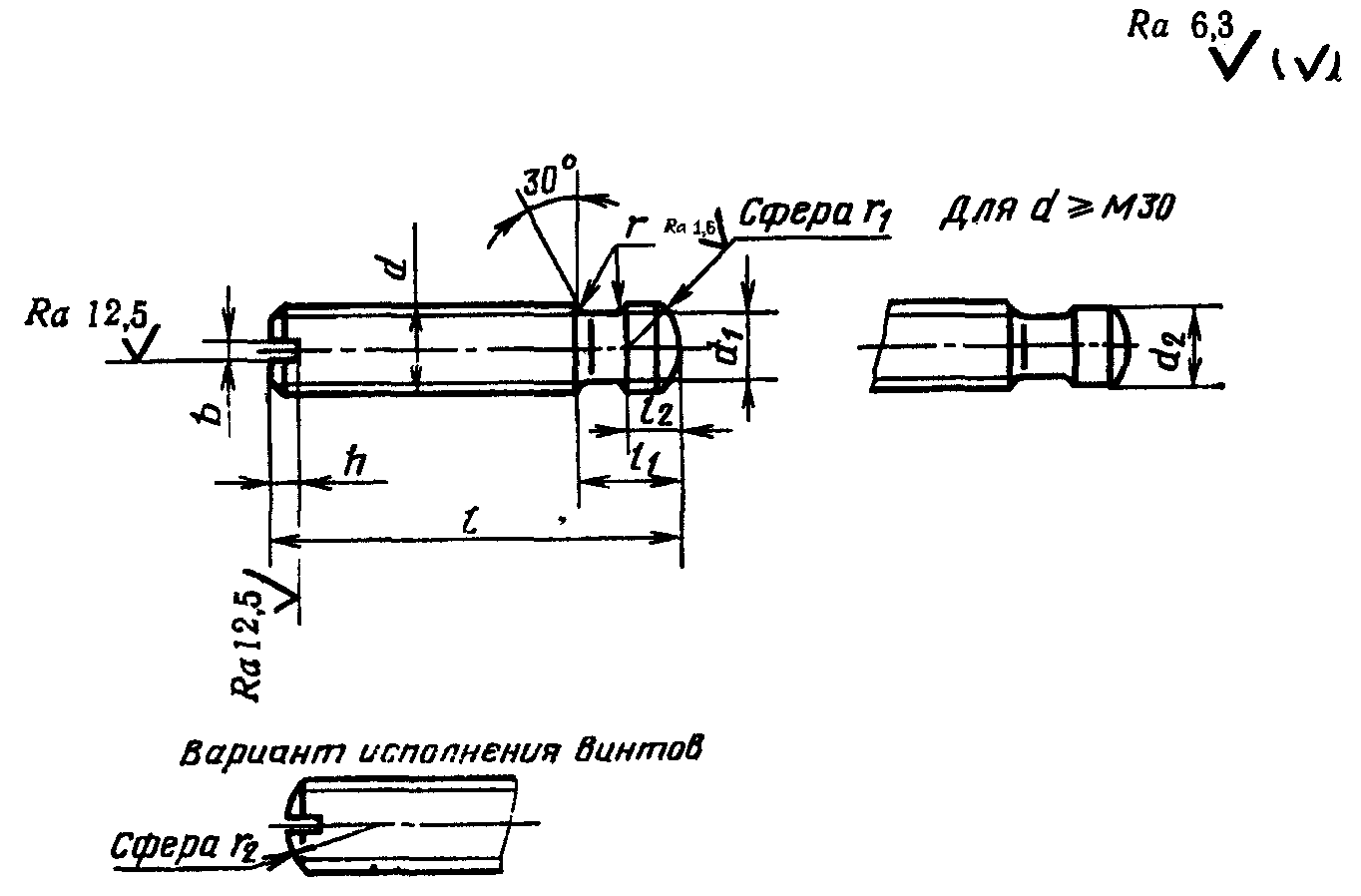

1. Конструкция и размеры нажимных винтов с концом под пяту должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения № 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 № 1232)
| Обозначение винтов | Применяемость | d | l | d 1 | d 2 (пред. откл. по h12) | l 1 | l 2 | b | h | r | r 1 | r 2 | Масса, кг |
| 7006-0231 | М5 | 25 | 3,5 | - | 9,0 | 3,0 | 0,8 | 2,0 | 0,3 | 3 | 5 | 0,003 | |
| 0232 | 30 | 0,003 | |||||||||||
| 0233 | 35 | 0,004 | |||||||||||
| 0234 | 40 | 0,005 | |||||||||||
| 0235 | 45 | 0,005 | |||||||||||
| 0236 | 50 | 0,006 |
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от
16.05.1989 № 1232)
| 0237 | М6 | 30 | 4,5 | 1,0 | 2,5 | 0,4 | 4 | 6 | 0,005 | ||||
| 0238 | 35 | 0,006 | |||||||||||
| 0239 | 40 | 0,007 | |||||||||||
| 0240 | 45 | 0,008 | |||||||||||
| 0241 | 50 | 0,008 | |||||||||||
| 0242 | 55 | 0,009 | |||||||||||
| 0243 | 60 | 0,010 |
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от
16.05.1989 № 1232)
| 0244 | М8 | 40 | 6,0 | 10,5 | 4,0 | 1,2 | 3,1 | 6 | 8 | 0,012 | |||
| 0245 | 45 | 0,014 | |||||||||||
| 0246 | 50 | 0,015 | |||||||||||
| 0247 | 55 | 0,017 | |||||||||||
| 7006-0248 | 60 | 0,019 | |||||||||||
| 7006-0249 | 70 | 0,022 | |||||||||||
| 0250 | 80 | 0,025 |
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от
16.05.1989 № 1232)
| 0251 | М10 | 45 | 7,0 | 13,0 | 5,0 | 1,6 | 3,75 | 0,5 | 10 | 0,021 | |||
| 0252 | 50 | 0,024 | |||||||||||
| 0253 | 55 | 0,026 | |||||||||||
| 0254 | 60 | 0,029 | |||||||||||
| 0255 | 70 | 0,033 | |||||||||||
| 0256 | 80 | 0,039 | |||||||||||
| 0257 | 90 | 0,044 |
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от
16.05.1989 № 1232)
| 0258 | М12 | 55 | 9,0 | 14,5 | 6,5 | 2,0 | 3,75 | 0,6 | 8 | 12 | 0,038 | ||
| 0259 | 60 | 0,042 | |||||||||||
| 0260 | 70 | 0,049 | |||||||||||
| 0261 | 80 | 0,056 | |||||||||||
| 0262 | 90 | 0,064 | |||||||||||
| 0263 | 100 | 12,0 | 0,071 | ||||||||||
| 0264 | 110 | 0,079 |
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от
16.05.1989 № 1232)
| 7006-0265 | М16 | 70 | 17,0 | 8,0 | 2,5 | 4,5 | 0,8 | 12 | 16 | 0,090 | |||
| 7006-0266 | 80 | 0,104 | |||||||||||
| 0267 | 90 | 0,117 | |||||||||||
| 0268 | 100 | 0,130 | |||||||||||
| 0269 | 110 | 0,143 | |||||||||||
| 0270 | 125 | 0,164 |
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от
16.05.1989 № 1232)
| 0271 | М20 | 80 | 15,0 | 18,5 | 9,0 | 3,0 | 6,0 | 1,0 | 16 | 20 | 0,159 | ||
| 0272 | 90 | 0,180 | |||||||||||
| 0273 | 100 | 0,201 | |||||||||||
| 0274 | 110 | 0,222 | |||||||||||
| 0275 | 125 | 0,254 | |||||||||||
| 0276 | 140 | 0,285 | |||||||||||
| 0277 | М24 | 90 | 18,0 | 22,0 | 11,0 | 25 | 0,257 | ||||||
| 0278 | 100 | 0,286 | |||||||||||
| 0279 | 110 | 0,316 | |||||||||||
| 0280 | 125 | 0,361 | |||||||||||
| 0281 | 140 | 0,406 | |||||||||||
| 7006-0282 | 160 | 0,465 | |||||||||||
| 7006-0283 | М30 | 100 | 24 | 24,0 | 4,0 | 8,0 | 1,2 | 32 | 0,416 | ||||
| 0284 | 110 | 0,465 | |||||||||||
| 0285 | 125 | 0,537 | |||||||||||
| 0286 | 140 | 0,609 | |||||||||||
| 0287 | 160 | 0,706 | |||||||||||
| 0288 | 180 | 0,803 | |||||||||||
| 0289 | М36 | 125 | 20,0 | 27 | 28,0 | 12,0 | 1,6 | 20 | 0,720 | ||||
| 0290 | 140 | 0,821 | |||||||||||
| 0291 | 160 | 0,955 | |||||||||||
| 0292 | 180 | 1,089 | |||||||||||
| 0293 | 200 | 1,224 | |||||||||||
| 7006-0294 | 220 | 1,358 |
Пример условного обозначения нажимного винта с концом под пяту размерами d = М5, l = 25 мм:
(Измененная редакция, Изм. № 1.)
2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)
4. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t_{2}}{2} .
(п. 4 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)
5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)
4, 5. (Измененная редакция, Изм. № 1.)
5а. Размеры фасок для резьбы — по ГОСТ 10549-80.
6. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению сторон допускается применение других видов защитных покрытий.
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)
7. Остальные технические требования — по ГОСТ 1759.0-87.
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)
8. Маркировать по ГОСТ 18160-72.
9. Пример применения нажимных винтов с концом под пяту указан в справочном Приложении.
(п. 9 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

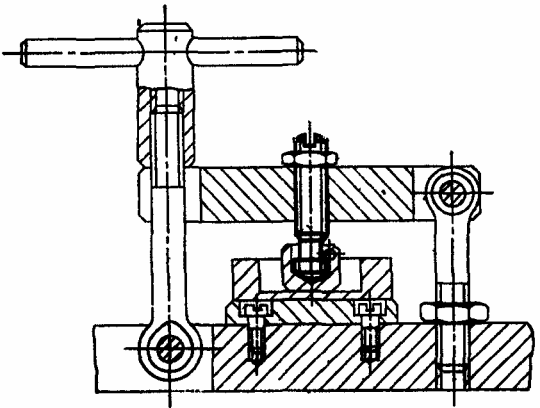

ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ С КОНЦОМ ПОД ПЯТУ
