ГОСТ 13429-68*. Винты нажимные с концом под пяту для станочных приспособлений. Конструкция и размеры

(введен Госстандартом СССР 02.01.1968)

(ред. от 01.06.1980)

2 января 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ НАЖИМНЫЕ С КОНЦОМ ПОД ПЯТУ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Pressure screws with point for foot for machine retaining devices. Design and sizes

Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.

Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9 — 1980 г.).

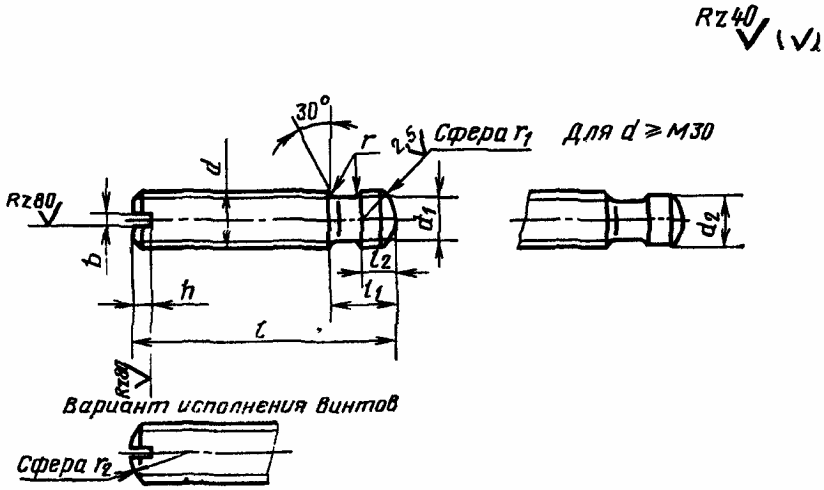

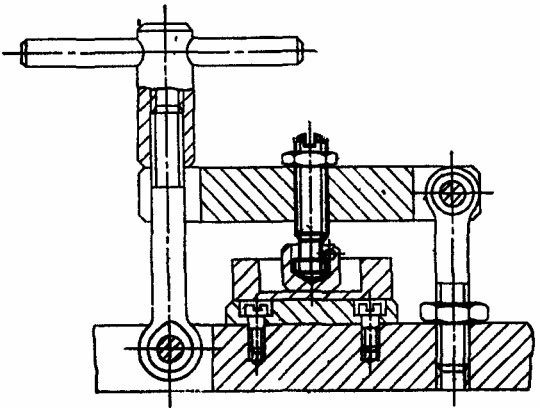

1. Конструкция и размеры нажимных винтов с концом под пяту должны соответствовать указанным на чертеже и в таблице.

Обозначение винтов	Применяемость	d	l	d 1	d 2 (пред. откл. по h12)	l 1	l 2	b	h	r	r 1	r 2	Масса, кг
7006-0231		М5	25	3,5	-	9,0	3,0	0,8	1,8	0,3	3	5	0,003
0232			30										0,003
0233			35										0,004
0234			40										0,005
0235			45										0,005
0236			50										0,006
0237		М6	30	4,5				1,0	2,0	0,4	4	6	0,005
0238			35										0,006
0239			40										0,007
0240			45										0,008
0241			50										0,008
0242			55										0,009
0243			60										0,010
0244		М8	40	6,0		10,5	4,0	1,2	2,5		6	8	0,012
0245			45										0,014
0246			50										0,015
0247			55										0,017
7006-0248			60										0,019
7006-0249			70										0,022
0250			80										0,025
0251		М10	45	7,0		13,0	5,0	1,6	3,0	0,5		10	0,021
0252			50										0,024
0253			55										0,026
0254			60										0,029
0255			70										0,033
0256			80										0,039
0257			90										0,044
0258		М12	55	9,0		14,5	6,5	2,0	3,5	0,6	8	12	0,038
0259			60										0,042
0260			70										0,049
0261			80										0,056
0262			90										0,064
0263			100	12,0									0,071
0264			110										0,079
7006-0265		М16	70			17,0	8,0	2,0	4,5	0,8	12	16	0,090
7006-0266			80										0,104
0267			90										0,117
0268			100										0,130
0269			110										0,143
0270			125										0,164
0271		М20	80	15,0		18,5	9,0	3,0	6,0	1,0	16	20	0,159
0272			90										0,180
0273			100										0,201
0274			110										0,222
0275			125										0,254
0276			140										0,285
0277		М24	90	18,0		22,0	11,0					25	0,257
0278			100										0,286
0279			110										0,316
0280			125										0,361
0281			140										0,406
7006-0282			160										0,465
7006-0283		М30	100		24	24,0		4,0	8,0	1,2		32	0,416
0284			110										0,465
0285			125										0,537
0286			140										0,609
0287			160										0,706
0288			180										0,803
0289		М36	125	20,0	27	28,0	12,0			1,6	20		0,720
0290			140										0,821
0291			160										0,955
0292			180										1,089
0293			200										1,224
7006-0294			220										1,358

Пример условного обозначения нажимного винта с концом под пяту размерами d = М5, l = 25 мм:

(Измененная редакция, Изм. № 1.)

2. Материал — сталь марки 45 по ГОСТ 1050-74. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — НRC 33...38.

4. Неуказанные предельные отклонения размеров: отверстий — Н14, валов — h14,остальных — \pm \frac{t_{2}}{2} .

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 8g по ГОСТ 16093-81.

4, 5. (Измененная редакция, Изм. № 1.)

5а. Размеры фасок для резьбы — по ГОСТ 10549-80.

(Введен дополнительно, Изм. № 1.)

6. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.073-77). По соглашению сторон допускается применение других видов защитных покрытий.

7. Остальные технические требования — по ГОСТ 1759-70.

8. Маркировать по ГОСТ 18160-72.

---
