ГОСТ 13428-68*. Государственный стандарт Союза ССР. Винты нажимные с цилиндрическим концом для станочных приспособлений. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 13428-68*Действующий акт

(утв. Госстандартом СССР 02.01.1968)

(ред. от 16.05.1989)

Утвержден и введен в действие

Госстандартом СССР 2 января 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ НАЖИМНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ

Dog point pressure screws for machine

retaining devices. Design

ГОСТ 13428-68*

Группа Г27

Взамен ГОСТ 3380-57
в части типа А

Срок введения

с 1 января 1969 года

Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9, 1980 г.).

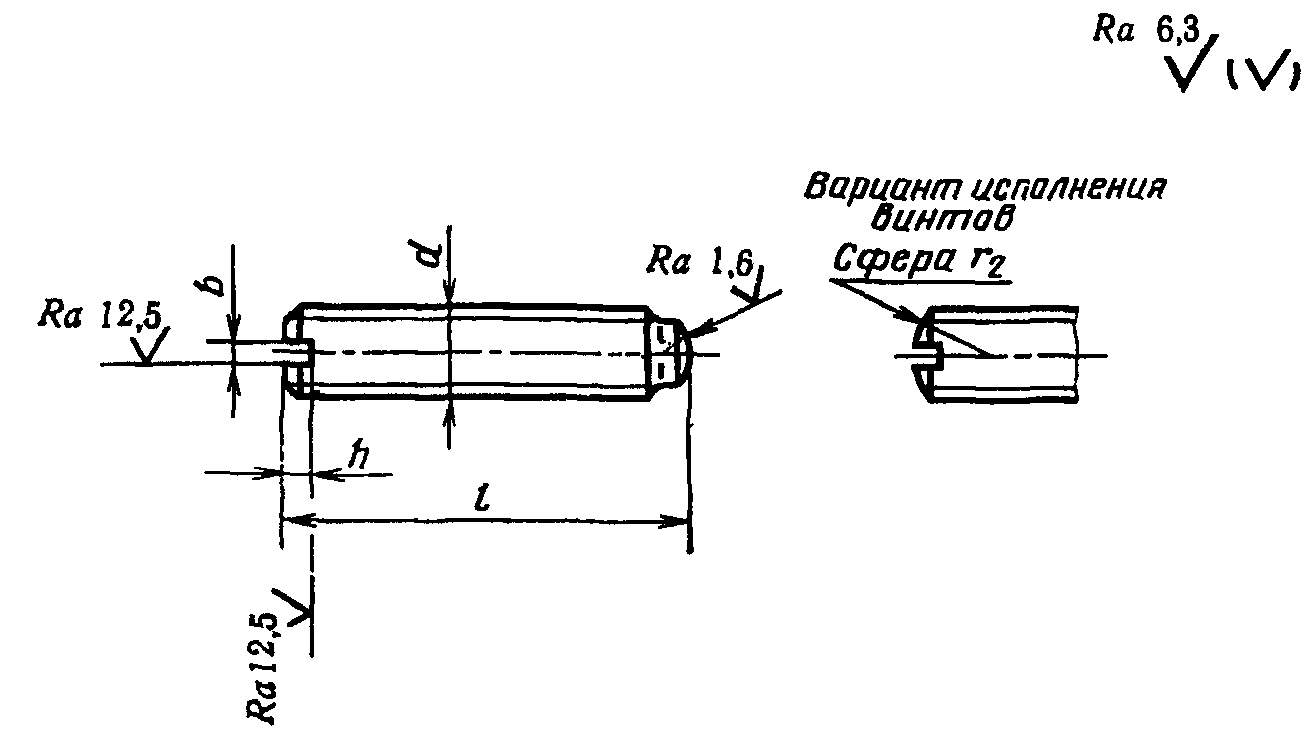

1. Конструкция и размеры нажимных винтов с цилиндрическим концом должны соответствовать указанным на чертеже и в таблице.

(в ред. Изменения № 2, утв. Постановлением

Госстандарта СССР от 16.05.1989 № 1232)

Размеры в мм

Обозначение винтов	Применяемость	d	l	b	h	r 2	Масса, кг
7006-0151		М5	20	0,8	2,0	5	0,002
0152			25				0,003
0153			30				0,003
0154			35				0,004
0155			40				0,005
0156			45				0,005
7006-0157			50				0,006

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

7006-0158		М6	25	1,0	2,5	6	0,004
0159			30				0,005
0160			35				0,006
0161			40				0,007
0162			45				0,008
0163			50				0,008
0164			55				0,009
0165			60				0,010

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0166		М8	35	1,2	3,1	8	0,011
0167			40				0,012
0168			45				0,014
0169			50				0,015
0170			55				0,017
0171			60				0,019
0172			70				0,022
0173			80				0,025

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0174		М10	40	1,6	3,75	10	0,019
0175			45				0,021
0176			50				0,024
0177			55				0,026
0178			60				0,029
0179			70				0,034
0180			80				0,039
0181			90				0,044

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0182		М12	50	2,0	3,75	12	0,035
0183			55				0,038
7006-0184			60				0,042
7006-0185			70				0,049
0186			80				0,056
0187			90				0,064
0188			100				0,071
0189			110				0,079

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0190		М16	60	2,5	4,5	16	0,077
0191			70				0,090
0192			80				0,104
0193			90				0,117
0194			100				0,130
0195			110				0,143
0196			125				0,164

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1232)

0197		М20	70	3,0	6,0	20	0,139
0198			80				0,159
0199			90				0,180
0200			100				0,201
0201			110				0,222
0202			125				0,254
0203			140				0,285
0204		М24	80			25	0,227
0205			90				0,257
0206			100				0,286
0207			110				0,316
0208			125				0,361
0209			140				0,406
0210			160				0,465
7006-0211		М30	90	4,0	8,0	32	0,406
7006-0212			100				0,454
0213			110				0,501
0214			125				0,572
0215			140				0,643
0216			160				0,738
0217			180				0,832
0218		М36	110				0,721
0219			125				0,826
0220			140				0,928
0221			160				1,065
0222			180				1,203
0223			200				1,320
7006-0224			220				1,478

Пример условного обозначения нажимного винта с цилиндрическим концом размерами d = М5, l = 20 мм:

Винт 7006-0151 ГОСТ 13428-68

(Измененная редакция, Изм. № 1).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

3. Твердость — 35,0 ... 39,5 HRC_{\text{э}} .

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

4. Предельные отклонения размеров H14, h14, \pm \frac{t_{2}}{2} .

(п. 4 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

4, 5. (Измененная редакция, Изм. № 1).

5а. Размеры фасок для резьбы — по ГОСТ 10549-80.

5б. Размеры концов винтов — по ГОСТ 12414-66.

5а, 5б. (Введены дополнительно, Изм. № 1).

6. Покрытие — Хим. Окс прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению сторон допускается применение других видов защитных покрытий.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

7. Остальные технические требования — по ГОСТ 1759.0-87.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

8. Маркировать по ГОСТ 18160-72.

9. Пример применения нажимных винтов с цилиндрическим концом указан в справочном приложении.

(п. 9 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1232)

Приложение

Справочное

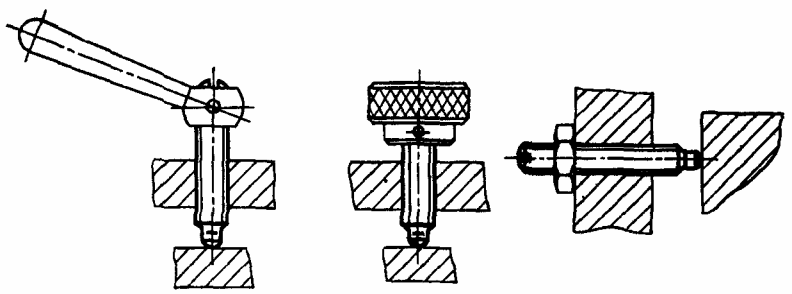

ПРИМЕРЫ ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ
С ЦИЛИНДРИЧЕСКИМ КОНЦОМ

рис. 2
