от 25 декабря 1989 г. № 4109

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕМНИ ПРИВОДНЫЕ КЛИНОВЫЕ НОРМАЛЬНЫХ СЕЧЕНИЙ

ОСНОВНЫЕ РАЗМЕРЫ И МЕТОДЫ КОНТРОЛЯ

V-belts of standard cross-sections. Basic dimensions and control methods

ГОСТ 1284.1-89

ОКП 25 6300

Информационные данные

1. Разработан и внесен Министерством химической и нефтеперерабатывающей промышленности СССР.

Разработчики:

А.Г. Чиварзин, В.Я. Меняк, В.П. Шпаков, В.А. Журов, Л.Е. Ветрова, Э.А. Старостина, Н.Я. Сидорова, И.Н. Судакова, С.В. Никаноров, В.А. Чибисов, Ю.Ф. Денисов, С.И. Черственкова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.12.89 № 4109.

3. Срок первой проверки — 1995 г.; периодичность проверки — 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 4481-84.

5. Стандарт полностью соответствует международным стандартам ИСО 1081-80, ИСО 4183-80 и ИСО 4184-80.

6. Взамен ГОСТ 1284.1-80, ГОСТ 10286-75 в части основных размеров и методов контроля.

7. Ссылочные нормативно-технические документы:

Настоящий стандарт распространяется на бесконечные резинотканевые (кордтканевые и кордшнуровые) приводные клиновые ремни нормальных сечений, предназначенные для приводов станков, промышленных установок и сельскохозяйственных машин, работающих при температуре окружающего воздуха:

от минус 30 до плюс 60 °C — для умеренного и тропического климата;

и устанавливает их размеры и методы контроля.

Требования настоящего стандарта, за исключением п. п. 1.3, 1.5, являются обязательными.

(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1991 № 2029)

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Размеры сечений ремней должны соответствовать указанным на черт. 1 и в табл. 1.

За расчетную ширину W_{p} принимают ширину поперечного сечения ремня, находящегося под натяжением, на уровне нейтральной линии.

Таблица 1

1.2. Расчетные длины ремней, измеренные под натяжением, и разность расчетной и внутренней длин ремней \Delta L должны соответствовать указанным в табл. 2.

За расчетную длину L_{p} принимают длину ремня на уровне нейтральной линии.

1.3. Для станков, сельскохозяйственных машин и оборудования, находящихся в эксплуатации, допускается изготовлять ремни с длинами, приведенными в Приложении 1.

1.4. Предельные отклонения по длине ремней и наибольшая разность длин комплектуемых ремней приведены в табл. 3. Ремни комплектуют по ГОСТ 1284.2.

1.5. Расчетная масса 1 м ремня и площадь сечения приведены в Приложении 2.

Ремень сечения C(В) с расчетной длиной 2500, IV класса, эксплуатируемый в районах с умеренным климатом:

Ремень C(В)-2500 IV ГОСТ 1284.1-89

То же, для передач повышенной точности движущихся сельскохозяйственных машин:

Ремень C(В)-2500 IV ПСх ГОСТ 1284.1-89

Ремень C(В)-2500 IV ПСх ХЛ ГОСТ 1284.1-89

(примеры в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 20.12.1991 № 2029)

Условное обозначение ремней для районов с тропическим климатом дополняют индексом в соответствии с ГОСТ 15152.

Допускается вместо расчетной длины ремня указывать внутреннюю длину, при этом в условное обозначение вводится символ «вн».

Примечание. Исключено с 1 июля 1992 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 20.12.1991 № 2029.

2. МЕТОДЫ КОНТРОЛЯ

2.1. Размеры ремней контролируют при температуре (23 +/- 5) °C и не ранее, чем через 8 ч с момента изготовления ремней.

2.2. Расчетную длину ремней измеряют на стенде, состоящем из двух измерительных шкивов с одинаковыми диаметрами под натяжением (черт. 2).

К одному из шкивов прилагают усилие F, создаваемое грузами. Для равномерного распределения натяжения и правильной посадки ремня шкивы должны быть провернуты не менее трех оборотов.

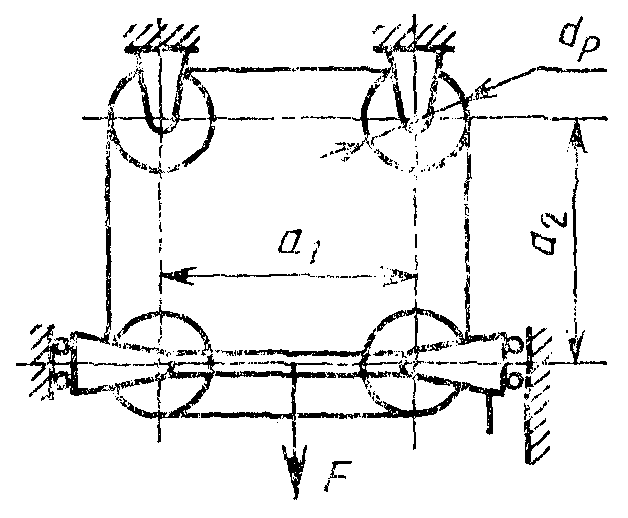

Допускается ремни больших длин измерять на стенде с четырьмя шкивами (черт. 3).

Натяжение ремней F и расчетные диаметры измерительных шкивов d_{p} должны соответствовать указанным в табл. 4.

Расчетную длину ремня L_{p} в миллиметрах при изменении на двух шкивах вычисляют по формуле

где a — межосевое расстояние, мм (см. черт. 2);

C_{p} — расчетная длина окружности, мм.

При измерении на четырех шкивах L_{p} вычисляют по формуле

где a_{1} и a_{2} — межосевые расстояния, мм (см. черт. 3).

Внутреннюю длину ремня вычисляют по формуле

Расчетную длину ремней сечений А до 600 мм, B(Б) до 800 мм не измеряют.

Размеры измерительных шкивов приведены в Приложении 3.

2.3. Размеры сечений ремней проверяют одновременно с изменением расчетной длины в канавке измерительного шкива.

Отдельно каждый размер сечения не контролируют.

При правильной посадке ремень должен располагаться в канавке шкива таким образом, чтобы меньшее основание сечения находилось между рисками P_{0} и P_{1} , а углы большего основания между наружной поверхностью шкива и риской P_{2} (см. черт. 4).

Выпуклость большего основания ремня может выступать над поверхностью шкива.

Таблица 5

сельскохозяйственных машин и оборудования

<*> По согласованию изготовителя с потребителем предельные отклонения длины ремня сечения C(В) внутренней длиной 2500 мм (расчетной длиной 2559 мм) устанавливаются {}_{- 7}^{+ 33}\text{мм} ; внутренней длиной 2800 (расчетной длиной 2859 мм) — {}_{- 20}^{+ 50}\text{мм} ; наибольшая разность длин ремней в одной группе 10 мм.

Таблица 6

Приложение 2

Справочное

Таблица 7

Расчетная масса 1 м ремня

Обязательное

РАЗМЕРЫ ИЗМЕРИТЕЛЬНЫХ ШКИВОВ

Размеры измерительных шкивов должны соответствовать черт. 5 и табл. 8 и 9.

W_{0} — ширина канавки по наружному диаметру шкива; W_{p} — расчетная ширина; 2f — ширина обода шкива; \alpha — угол канавки шкива; d_{p} — расчетный диаметр шкива; d_{e} — наружный диаметр шкива; d — диаметр измерительного ролика; H — глубина канавки; H_{0} , H_{1} , H_{2} — расстояние от наружного диаметра шкива соответственно до центра рисок P_{0} , P_{1} , P_{2} ; l — ширина паза; X — расстояние от расчетного диаметра шкива до касательной плоскости к ролику, расположенной параллельно оси шкива; d_{p} + 2x = K — расстояние между роликами

Таблица 8

Размеры измерительных шкивов
