ГОСТ 12.4.063-79. Система стандартов безопасности труда. Средства защиты рук. Метод определения кислото- и щелочепроницаемости
(утв. Постановлением Госстандарта СССР от 23.03.1979 № 1026)
(ред. от 01.11.1989)
Примечание
Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 03.03.2020 № 30). Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 4, 1994). Введен в действие с 01.07.1980.
от 23 марта 1979 г. № 1026
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
МЕТОД ОПРЕДЕЛЕНИЯ КИСЛОТО- И ЩЕЛОЧЕПРОНИЦАЕМОСТИ
Occupational safety standards system. Means of hands protection. Method for determination of acid and alkali penetrability
ИНФОРМАЦИОННЫЕ ДАННЫЕ
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 23.03.1979 № 1026.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер раздела |
|---|---|
| ГОСТ 12.4.029-76 ГОСТ 4204-77 ГОСТ 4328-77 ГОСТ 6709-72 ГОСТ 18481-81 ГОСТ 20010-93 ГОСТ 25336-82 ТУ 38.1051204-78 | 1 1 1 1 1 1 1 1 |
5. Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
6. Издание (июль 2001 г.) с Изменением № 1, утвержденным в ноябре 1989 г. (ИУС 2-90).
Настоящий стандарт распространяется на средства защиты рук (далее — изделия), изготовленные из полимерных материалов (пленочных и на текстильной или трикотажной основе), и устанавливает метод определения их кислотопроницаемости и щелочепроницаемости.
Сущность метода заключается в определении рН жидкости внутри изделия, погруженного в агрессивную среду.
1. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ
рН-метр-милливольтметр с пределами измерения рН от минус 1 до плюс 14 и погрешностью измерения не более 0,05.
Емкость вместимостью 3 \cdot 10^{- 3} м3 (3 дм3) из материала, устойчивого к действию агрессивных веществ.
Штатив с кольцом диаметром 0,1 м.
Стержень деревянный или пластмассовый длиной 0,2 м, диаметром 6 \cdot 10^{- 3} — 8 \cdot 10^{- 3} м (6 — 8 мм).
Кислота серная по ГОСТ 4204, раствор с массовой долей 20, 50 или 80%.
Вода дистиллированная по ГОСТ 6709.
Натрия гидроокись по ГОСТ 4328, раствор с массовой долей 20 или 40%.
Стакан стеклянный типа Н-1-50 ТС ГОСТ 25336.
Фартук по ГОСТ 12.4.029.
Перчатки технические резиновые по ГОСТ 20010.
Очки герметичные защитные по ТУ 38.1051204.

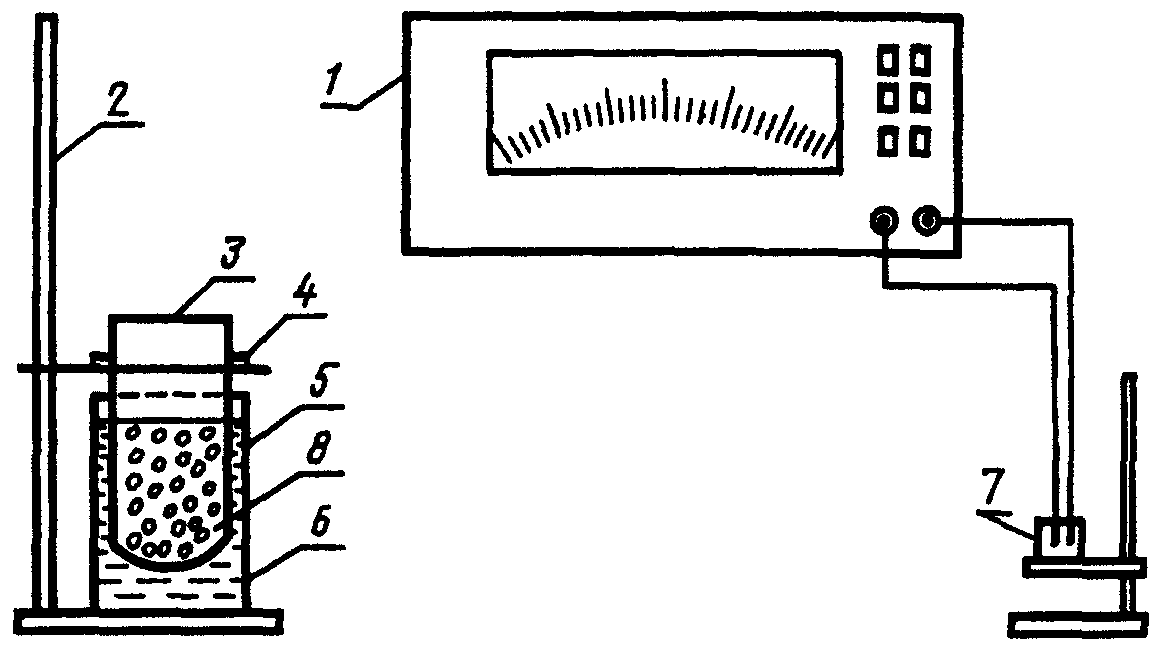

Схема установки для проведения испытания приведена на чертеже.
1 — рН-метр-милливольтметр; 2 — штатив с кольцом;
3 — изделие; 4 — стержень; 5 — емкость вместимостью 3 л;
6 — агрессивная жидкость; 7 — стакан для отбора проб;
8 — жидкость в изделии
Примечание. Конкретные концентрации растворов серной кислоты и гидроокиси натрия указывают в НТД на изделия.
(Измененная редакция, Изм. № 1).
2. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
2.1 Испытания проводят при (20 +/- 2) °С.
2.2 Одновременно испытывают не менее трех изделий.
2.3. В изделиях на расстоянии 0,03 — 0,04 м (3 — 4 см) от конца краги вырезают два отверстия, в которые вставляют стержень.
(Измененная редакция, Изм. № 1).
2.4. Изделия закрепляют на штативе, при этом стержень опирается на кольцо.
2.5. В изделие заливают дистиллированную воду на 4 — 5 см выше основания большого пальца. Через 1 ч из каждого изделия, не пропустившего воду во время испытаний, отбирают пипеткой в стеклянные стаканы три пробы по 40 см3 и определяют рН. Затем изделия с водой погружают в емкость с агрессивной средой: раствором серной кислоты — при определении кислотопроницаемости, раствором гидроокиси натрия — при определении щелочепроницаемости. Изделия, не выдержавшие испытаний, заменяют новыми и испытывают. Вода в изделиях и агрессивная среда в емкости должны быть на одном уровне.
Концентрацию агрессивной среды в емкости контролируют ареометром не реже одного раза в сутки.
(Измененная редакция, Изм. № 1).
3. ОБРАБОТКА РЕЗУЛЬТАТОВ
3.1 За показатель кислото- или щелочепроницаемости принимают изменение рН ( \Delta ), вычисляемое по формуле
где pH_{\text{нач}} — рН воды в изделии до погружения его в агрессивную среду;
pH_{\text{кон}} — рН раствора в изделии через 1 ч после погружения в агрессивную среду.
3.2. За результат испытания принимают среднеарифметическое трех значений показателя для каждого изделия.
Результат испытания не должен быть более 1,0.
3.3. Результат испытаний заносят в протокол, форма которого приведена в Приложении.
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 Работы следует проводить в вытяжном шкафу.
4.2. Отработанная агрессивная среда должна быть собрана в специальную посуду и после нейтрализации слита в канализацию или отведенные для этой цели места.
4.3. При проведении испытаний должны применяться средства индивидуальной защиты, указанные в разд. 1.
Разд. 4. (Введен дополнительно, Изм. № 1).
Рекомендуемое
__________________________________________________________
наименование средств защиты рук, N техдокументации
агрессивная среда
| Номер партии | Дата испытания | Номер изделия | Номер пробы | рН воды в изделии до погружения в агрессивную среду | рН жидкости в изделии через 1 ч после погружения в агрессивную среду | Изменение рН | Среднее арифметическое 3-х измерений |
|---|
Подпись ответственного исполнителя
