ГОСТ 2689-54. Межгосударственный стандарт. Допуски и посадки размеров свыше 500 до 10000 мм

Государственный комитет СССР по стандартам · № ГОСТ 2689-54Действующий акт

(утв. и введен в действие Госстандартом СССР 12.11.1954)

(ред. от 01.07.1980)

Утвержден и введен в действие Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 12 ноября 1954 года

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДОПУСКИ И ПОСАДКИ РАЗМЕРОВ СВЫШЕ 500 до 10000 мм

Tolerances and fits of dimensions over 500 to 10000 mm

ГОСТ 2689-54

Группа Г12

МКС 17.040.10

ОКСТУ 0070

Дата введения 1 июля 1955 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Комитетом стандартов, мер и измерительных приборов при Совете Министров Союза СССР 12.11.54

2. ВЗАМЕН ГОСТ 2689-44

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2.307-68 3
ГОСТ 7713-62 3

4. Ограничение срока действия снято Постановлением Госстандарта СССР от 16.07.80 № 3626

5. ИЗДАНИЕ с Изменениями № 2, 3, утвержденными в августе 1971 г., июле 1980 г. (ИУС 9-71, 9-80)

Применение стандарта для вновь разрабатываемых изделий не допускается.

(Измененная редакция, Изм. № 3).

1. Настоящий стандарт распространяется на допуски и посадки взаимозаменяемых деталей и изделий, а также служит основанием для выбора величин допусков-зазоров и натягов при индивидуальной пригонке.

2. Допуски размеров св. 500 до 10000 мм должны назначаться по табл. 1.

Таблица 1

мм

Интервалы номинальных размеровКлассы точности
122а33а457891011
ВалыОтверстияВалыОтверстияВалыОтверстияВалы, отверстия
Св. 500 до 6300,0300,0450,0450,070,070,110,140,280,450,91,82,84,57,011,0
Св. 630 до 8000,0350,0500,0500,080,080,120,150,300,501,02,03,05,08,012,0
Св. 800 до 10000,0400,0550,0550,090,090,130,170,350,551,12,23,55,59,013,0
Св. 1000 до 12500,0450,0600,0600,100,100,150,200,400,601,22,44,06,010,015,0
Св. 1250 до 16000,0500,0650,0650,110,110,170,220,450,651,32,64,56,511,017,0
Св. 1600 до 20000,0550,0750,0750,120,120,190,250,500,751,53,05,07,012,019,0
Св. 2000 до 25000,0600,0850,0850,130,130,210,280,550,901,83,55,58,013,021,0
Св. 2500 до 31500,0700,1000,1000,150,150,230,300,601,002,04,06,09,015,023,0
Св. 3150 до 40000,0800,1100,1100,170,170,260,350,701,102,24,57,010,517,026,0
Св. 4000 до 50000,0900,1200,1200,190,190,300,400,801,202,55,08,012,019,030,0
Св. 5000 до 63000,1000,1400,1400,220,220,350,450,901,402,85,59,014,022,035,0
Св. 6300 до 80000,1100,1600,1600,260,260,400,501,001,603,26,510,016,026,040,0
Св. 8000 до 100000,1300,1800,1800,300,300,450,601,201,803,57,012,018,030,045,0

Предельные отклонения размеров отверстий и валов классов точности 2 — 5 должны назначаться по табл. 2 - 7 для посадок в системе отверстия и по табл. 8 - 12 для посадок в системе вала.

Таблица 2

Система отверстия. Класс точности 2

Интервалы номинальных размеров, ммОбозначения полей допусков
отверстиявалов
АПр1ПрПлГТНПСД
Пред. откл., мм
Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.
Св. 500 до 5600+0,070+0,525+0,480+0,345+0,300+0,215+0,170+0,093+0,048+0,070+0,025+0,0450+0,023-0,0220-0,045-0,035-0,080
Св. 560 до 630+0,575+0,530+0,375+0,330
Св. 630 до 7100+0,080+0,650+0,600+0,420+0,370+0,270+0,220+0,105+0,055+0,080+0,030+0,0500+0,025-0,0250-0,050-0,040-0,090
Св. 710 до 800+0,730+0,680+0,470+0,420
Св. 800 до 9000+0,090+0,805+0,750+0,525+0,470+0,340+0,285+0,118+0,063+0,090+0,035+0,0550+0,028-0,0270-0,055-0,045-0,100
Св. 900 до 1000+0,905+0,850+0,585+0,530
Св. 1000 до 11200+0,100+1,030+0,970+0,650+0,590+0,410+0,350+0,130+0,070+0,100+0,040+0,0600+0,030-0,0300-0,060-0,050-0,110
Св. 1120 до 1250+1,140+1,080+0,710+0,650
Св. 1250 до 14000+0,110+1,265+1,200+0,800+0,735+0,500+0,435+0,143+0,078+0,110+0,045+0,0650+0,033-0,0320-0,065-0,055-0,120
Св. 1400 до 1600+1,415+1,350+0,885+0,820
Св. 1600 до 18000+0,120+1,575+1,500+1,000+0,925+0,600+0,525+0,158+0,083+0,120+0,045+0,0750+0,038-0,0370-0,075-0,060-0,135
Св. 1800 до 2000+1,775+1,700+1,100+1,025
Св. 2000 до 22400+0,130+1,985+1,900+1,225+1,140+0,735+0,650+0,173+0,088+0,130+0,045+0,0850+0,043-0,0420-0,085-0,070-0,155
Св. 2240 до 2500+2,205+2,120+1,355+1,270
Св. 2500 до 28000+0,150+2,450+2,350+1,500+1,400+0,900+0,800+0,200+0,100+0,150+0,050+0,1000+0,050-0,0500-0,100-0,080-0,180
Св. 2800 до 3150+2,750+2,650+1,700+1,600

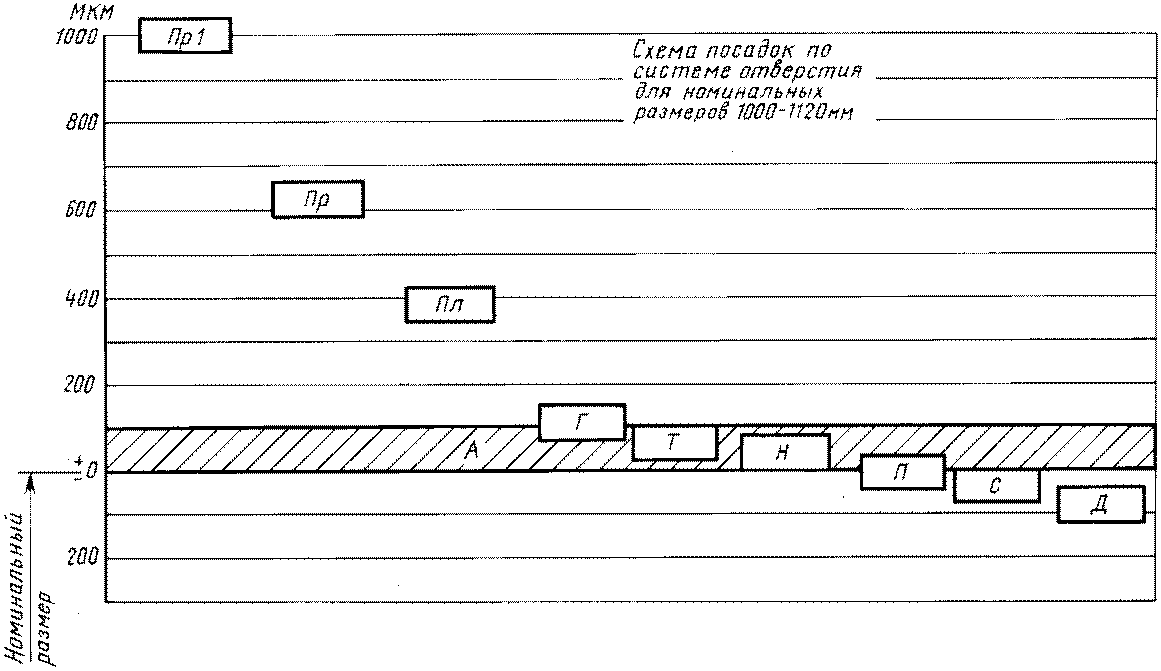

рис. 1

Таблица 3

Система отверстия. Класс точности 2а

Интервалы номинальных размеров, ммОбозначения полей допусков
отверстиявалов
А2аПр32аПр22аПр12аПр2аГ2аН2аП2аС2аД2аХ2а
Пред. откл., мм
Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.
Св. 500 до 5600+0,110+0,760+0,690+0,630+0,560+0,500+0,430+0,370+/- 0,300+0,145+0,075+0,0700+0,035-0,0350-0,070-0,035-0,105-0,100-0,170
Св. 560 до 630+0,850+0,780+0,700+0,630+0,550+0,480+0,400+0,330
Св. 630 до 7100+0,120+0,960+0,880+0,790+0,710+0,620+0,540+0,450+0,370+0,160+0,080+0,0800+0,040-0,0400-0,080-0,040-0,120-0,110-0,190
Св. 710 до 800+1,080+1,000+0,880+0,800+0,690+0,610+0,500+0,420
Св. 800 до 9000+0,130+1,200+1,110+0,990+0,900+0,770+0,680+0,560+0,470+0,175+0,085+0,0900+0,045-0,0450-0,090-0,045-0,135-0,120-0,210
Св. 900 до 1000+1,330+1,240+1,090+1,000+0,850+0,760+0,620+0,530
Св. 1000 до 11200+0,150+1,480+1,380+1,220+1,120+0,950+0,850+0,690+0,590+0,200+0,100+0,1000+0,050-0,0500-0,100-0,050-0,150-0,130-0,230
Св. 1120 до 1250+1,640+1,540+1,350+1,250+1,050+0,950+0,750+0,650
Св. 1250 до 14000+0,170+1,830+1,720+1,510+1,400+1,170+1,060+0,845+0,735+0,225+0,115+0,1100+0,055-0,0550-0,110-0,055-0,165-0,150-0,260
Св. 1400 до 1600+2,050+1,940+1,690+1,580+1,310+1,200+0,930+0,820
Св. 1600 до 18000+0,190+2,320+2,200+1,900+1,780+1,470+1,350+1,045+0,925+0,250+0,130+0,1200+0,060-0,0600-0,120-0,060-0,180-0,170-0,290
Св. 1800 до 2000+2,570+2,450+2,100+1,980+1,620+1,500+1,145+1,025
Св. 2000 до 22400+0,210+2,860+2,730+2,330+2,200+1,800+1,670+1,270+1,140+0,275+0,145+0,1300+0,065-0,0650-0,130-0,070-0,200-0,190-0,320
Св. 2240 до 2500+3,170+3,040+2,580+2,450+2,000+1,870+1,400+1,270
Св. 2500 до 28000+0,230+3,550+3,400+2,900+2,750+2,250+2,100+1,550+1,400+0,305+0,155+0,1500+0,075-0,0750-0,150-0,080-0,230-0,210-0,360
Св. 2800 до 3150+4,000+3,850+3,250+3,100+2,500+2,350+1,750+1,600
Св. 3150 до 40000+0,260--------------0-0,170-0,090-0,260-0,240-0,410

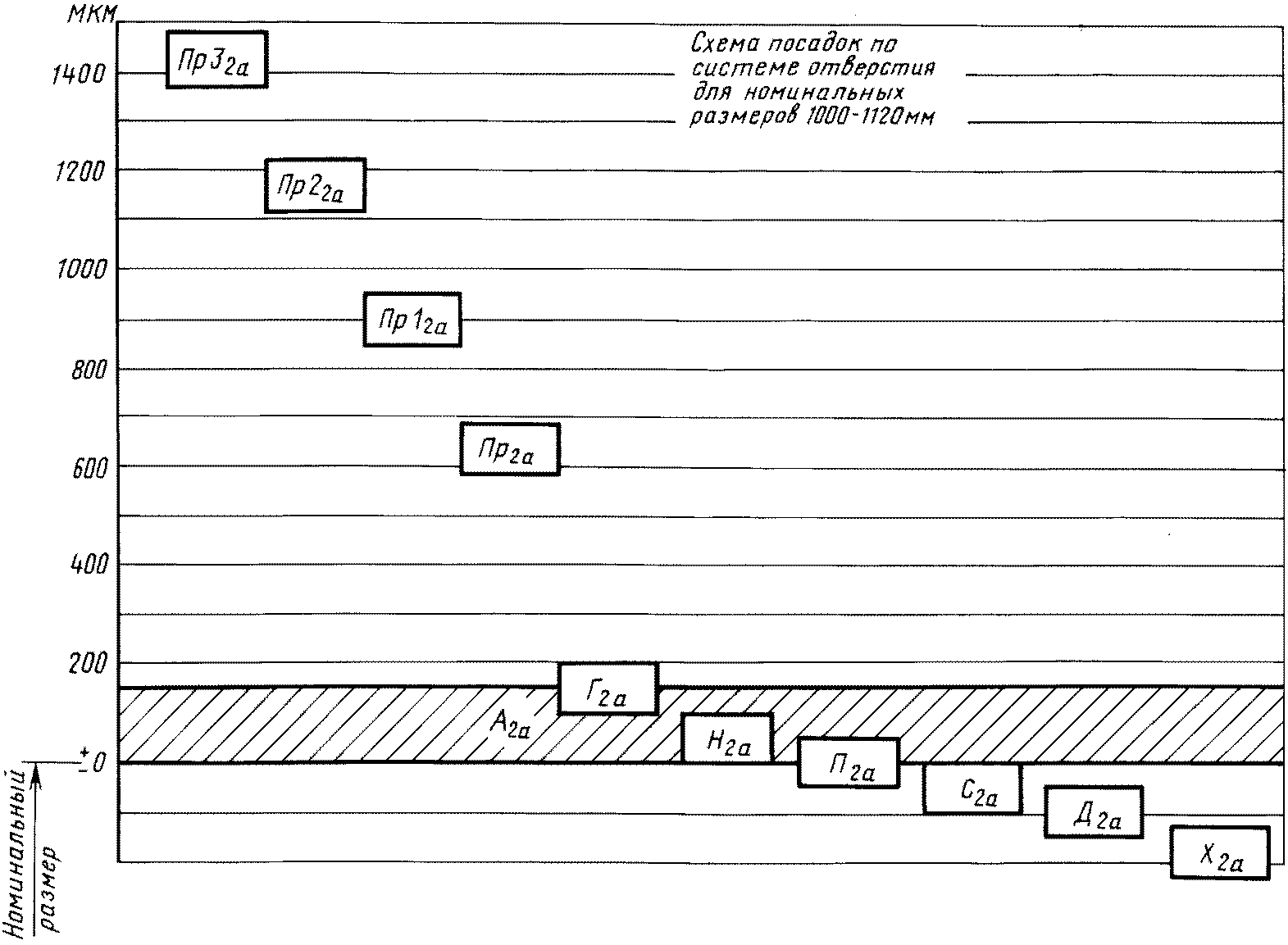

рис. 2

Таблица 4

Система отверстия. Класс точности 3

Интервалы номинальных размеров, ммОбозначения полей допусков
отверстиявалов
А3Пр23Пр13С3Х3Л3Ш3
Пред. откл., мм
Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.
Св. 500 до 5600+0,140+0,800+0,660+0,580+0,4400-0,140-0,120-0,260-0,190-0,330-0,280-0,420
Св. 560 до 630+0,880+0,740+0,620+0,480
Св. 630 до 7100+0,150+0,980+0,830+0,680+0,5300-0,150-0,130-0,280-0,210-0,360-0,300-0,450
Св. 710 до 800+1,070+0,920+0,730+0,580
Св. 800 до 9000+0,170+1,210+1,040+0,820+0,6500-0,170-0,150-0,320-0,240-0,410-0,350-0,520
Св. 900 до 1000+1,320+1,150+0,890+0,720
Св. 1000 до 11200+0,200+1,500+1,300+1,020+0,8200-0,200-0,170-0,370-0,270-0,470-0,400-0,600
Св. 1120 до 1250+1,650+1,450+1,100+0,900
Св. 1250 до 14000+0,220+1,840+1,620+1,220+1,0000-0,220-0,190-0,410-0,300-0,520-0,450-0,670
Св. 1400 до 1600+2,020+1,800+1,320+1,100
Св. 1600 до 18000+0,250+2,280+2,030+1,500+1,2500-0,250-0,210-0,460-0,340-0,590-0,500-0,750
Св. 1800 до 2000+2,500+2,250+1,630+1,380
Св. 2000 до 22400+0,280+2,800+2,520+1,830+1,5500-0,280-0,230-0,510-0,380-0,660-0,550-0,830
Св. 2240 до 2500+3,060+2,780+1,980+1,700
Св. 2500 до 28000+0,300+3,400+3,100+2,200+1,9000-0,300-0,260-0,560-0,420-0,720-0,600-0,900
Св. 2800 до 3150+3,750+3,450+2,400+2,100
Св. 3150 до 40000+0,350----0-0,350-0,300-0,650-0,480-0,830-0,700-1,050
Св. 4000 до 50000+0,400----0-0,400-0,350-0,750-0,540-0,940-0,800-1,200
Св. 5000 до 63000+0,450----0-0,450-0,400-0,850-0,600-1,050-0,900-1,350
Св. 6300 до 80000+0,500----0-0,500-0,450-0,950-0,700-1,200-1,000-1,500
Св. 8000 до 100000+0,600----0-0,600-0,500-1,100-0,800-1,400-1,200-1,800

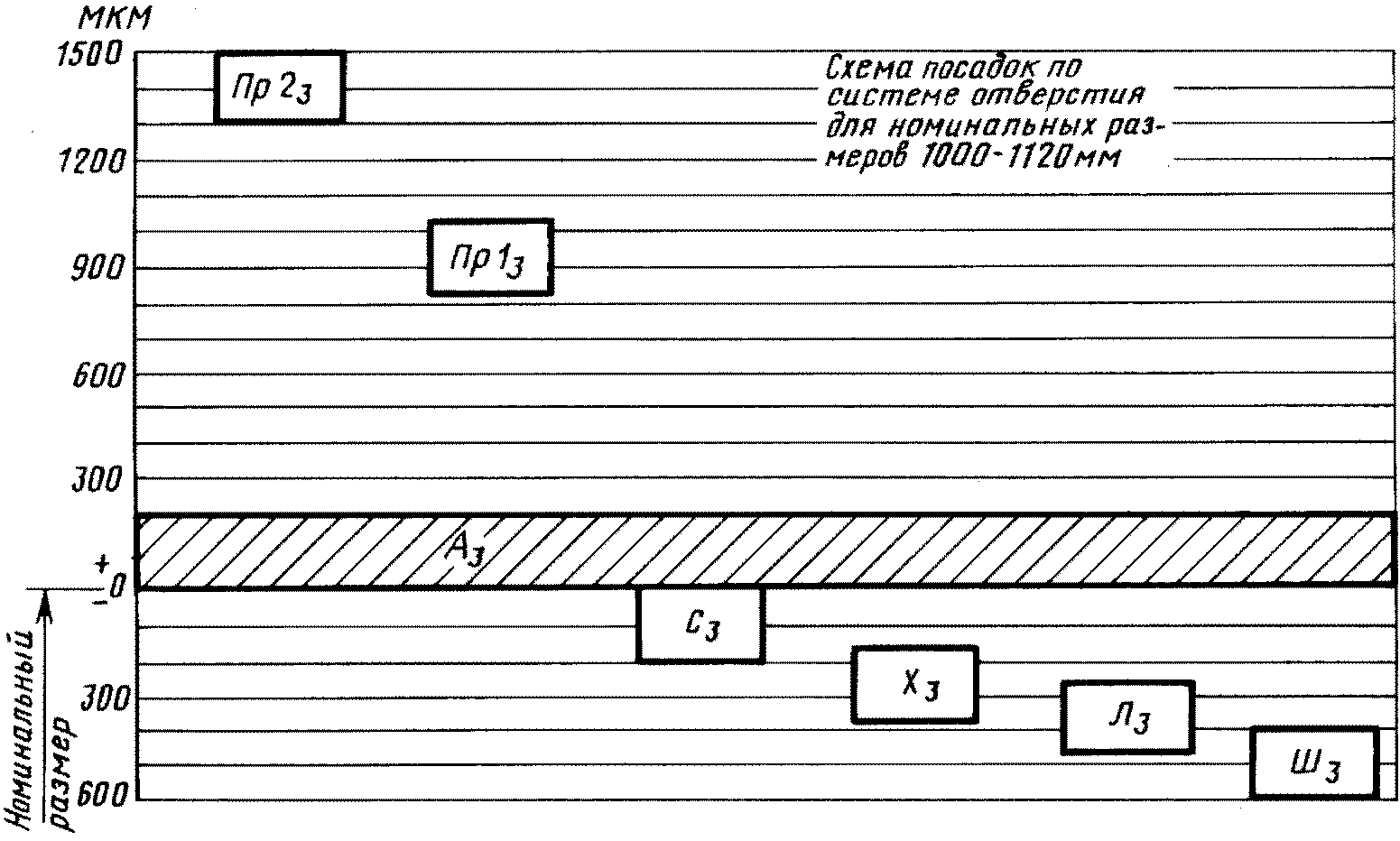

рис. 3

Таблица 5

Система отверстия. Класс точности 3а

Интервалы номинальных размеров, ммОбозначения полей допусков
отверстиявалов
А3аС3аШ3а
Пред. откл., мм
Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.
Св. 500 до 6300+0,2800-0,280-0,280-0,560
Св. 630 до 8000+0,3000-0,300-0,300-0,600
Св. 800 до 10000+0,3500-0,350-0,350-0,700
Св. 1000 до 12500+0,4000-0,400-0,400-0,800
Св. 1250 до 16000+0,4500-0,450-0,450-0,900
Св. 1600 до 20000+0,5000-0,500-0,500-1,000
Св. 2000 до 25000+0,5500-0,550-0,550-1,100
Св. 2500 до 31500+0,6000-0,600-0,600-1,200
Св. 3150 до 40000+0,7000-0,700-0,700-1,400
Св. 4000 до 50000+0,8000-0,800-0,800-1,600
Св. 5000 до 63000+0,9000-0,900-0,900-1,800
Св. 6300 до 80000+1,0000-1,000-1,000-2,000
Св. 8000 до 100000+1,2000-1,200-1,200-2,400

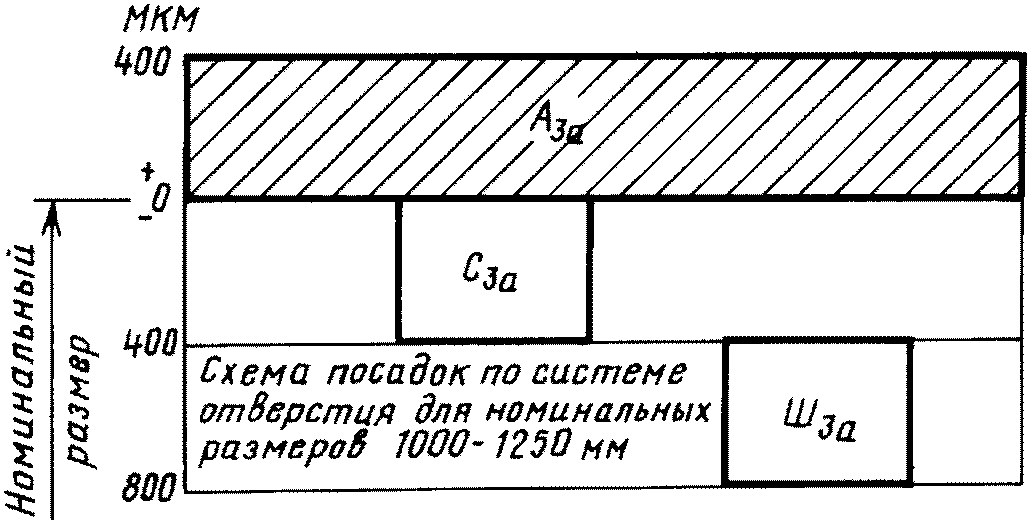

рис. 4

Таблица 6

Система отверстия. Класс точности 4

Интервалы номинальных размеров, ммОбозначения полей допусков
отверстиявалов
А4С4Х4Л4Ш4
Пред. откл., мм
Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.
Св. 500 до 6300+0,4500-0,450-0,230-0,680-0,450-0,900-0,900-1,350
Св. 630 до 8000+0,5000-0,500-0,250-0,750-0,500-1,000-1,000-1,500
Св. 800 до 10000+0,5500-0,550-0,280-0,830-0,550-1,100-1,100-1,650
Св. 1000 до 12500+0,6000-0,600-0,300-0,900-0,600-1,200-1,200-1,800
Св. 1250 до 16000+0,6500-0,650-0,330-0,980-0,650-1,300-1,300-1,950
Св. 1600 до 20000+0,7500-0,750-0,380-1,130-0,750-1,500-1,500-2,250
Св. 2000 до 25000+0,9000-0,900-0,450-1,350-0,900-1,800-1,800-2,700
Св. 2500 до 31500+1,0000-1,000-0,500-1,500-1,000-2,000-2,000-3,000
Св. 3150 до 40000+1,1000-1,100-0,550-1,650-1,100-2,200-2,200-3,300
Св. 4000 до 50000+1,2000-1,200-0,600-1,800-1,200-2,400-2,400-3,600
Св. 5000 до 63000+1,4000-1,400-0,700-2,100-1,400-2,800-2,800-4,200
Св. 6300 до 80000+1,6000-1,600-0,800-2,400-1,600-3,200-3,200-4,800
Св. 8000 до 100000+1,8000-1,800-0,900-2,700-1,800-3,600-3,600-5,400

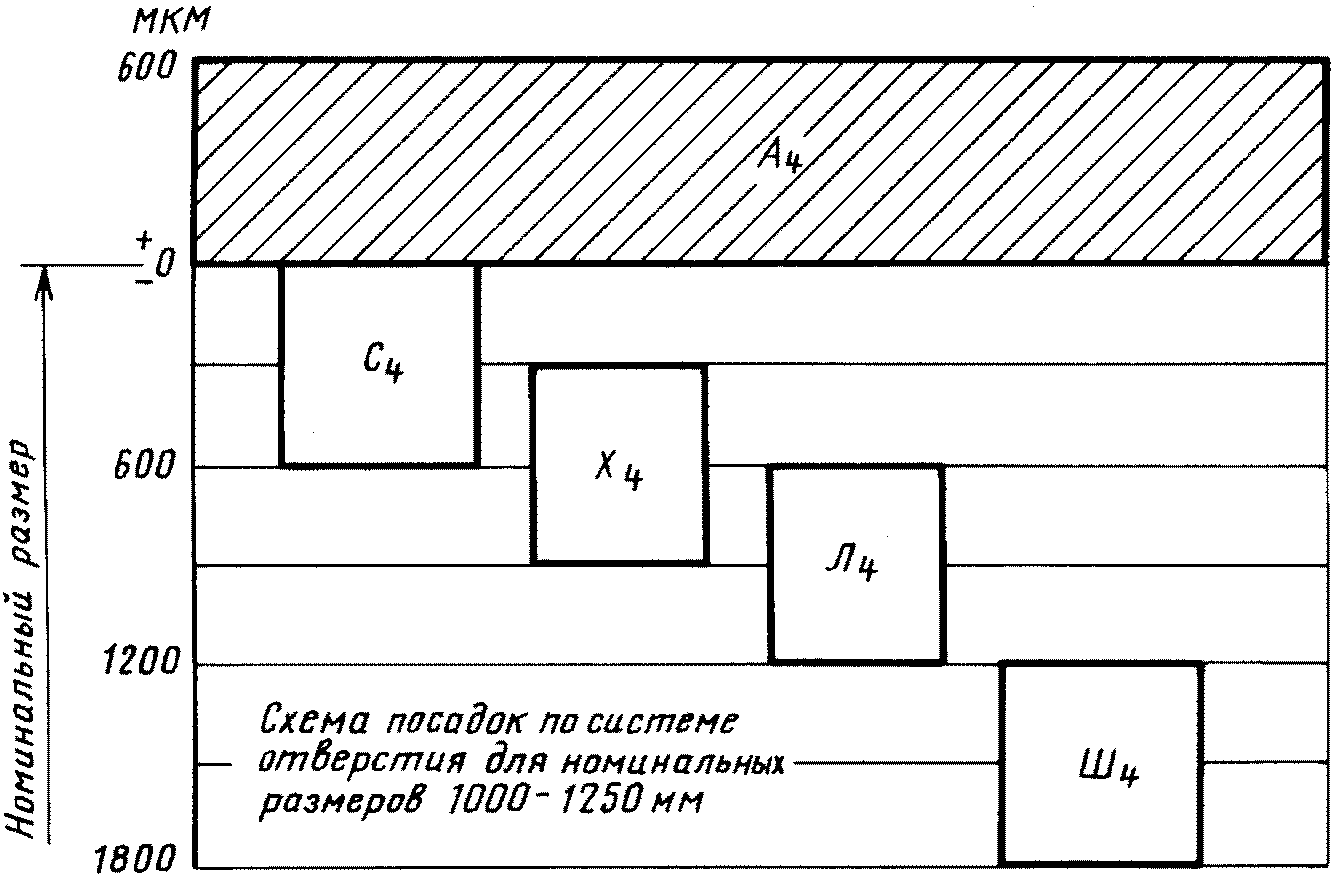

рис. 5

Таблица 7

Система отверстия. Класс точности 5

Интервалы номинальных размеров, ммОбозначения полей допусков
отверстиявалов
А5С5Х5
Пред. откл., мм
Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.
Св. 500 до 6300+0,9000-0,900-0,450-1,350
Св. 630 до 8000+1,0000-1,000-0,500-1,500
Св. 800 до 10000+1,1000-1,100-0,550-1,650
Св. 1000 до 12500+1,2000-1,200-0,600-1,800
Св. 1250 до 16000+1,3000-1,300-0,650-1,950
Св. 1600 до 20000+1,5000-1,500-0,750-2,250
Св. 2000 до 25000+1,8000-1,800-0,900-2,700
Св. 2500 до 31500+2,0000-2,000-1,000-3,000
Св. 3150 до 40000+2,2000-2,200-1,100-3,300
Св. 4000 до 50000+2,5000-2,500-1,250-3,750
Св. 5000 до 63000+2,8000-2,800-1,400-4,200
Св. 6300 до 80000+3,2000-3,200-1,600-4,800
Св. 8000 до 100000+3,5000-3,500-1,750-5,250

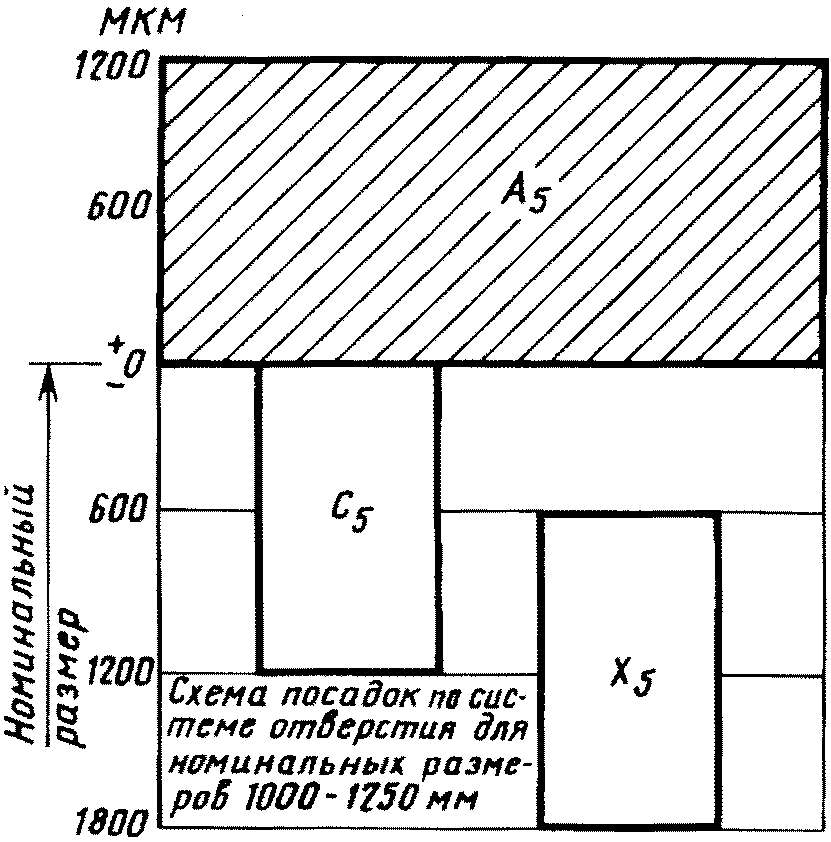

рис. 6

Таблица 8

Система вала. Класс точности 2

Интервалы номинальных размеров, ммОбозначения полей допусков
валаотверстий
ВГТНПСДХ
Пред. откл., мм
Верхн.Нижн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.
Св. 500 до 6300-0,045-0,093-0,023-0,0700-0,045+0,025-0,023+0,0470+0,070+0,035+0,105+0,100+0,170
Св. 630 до 8000-0,050-0,105-0,025-0,0800-0,050+0,030-0,025+0,0550+0,080+0,040+0,120+0,110+0,190
Св. 800 до 10000-0,055-0,118-0,028-0,0900-0,055+0,035-0,028+0,0620+0,090+0,045+0,135+0,120+0,210
Св. 1000 до 12500-0,060-0,130-0,030-0,1000-0,060+0,040-0,030+0,0700+0,100+0,050+0,150+0,130+0,230
Св. 1250 до 16000-0,065-0,143-0,033-0,1100-0,065+0,045-0,033+0,0770+0,110+0,055+0,165+0,150+0,260
Св. 1600 до 20000-0,075--------0+0,120+0,060+0,180+0,170+0,290
Св. 2000 до 25000-0,085--------0+0,130+0,070+0,200+0,190+0,320
Св. 2500 до 31500-0,100--------0+0,150+0,080+0,230+0,210+0,360

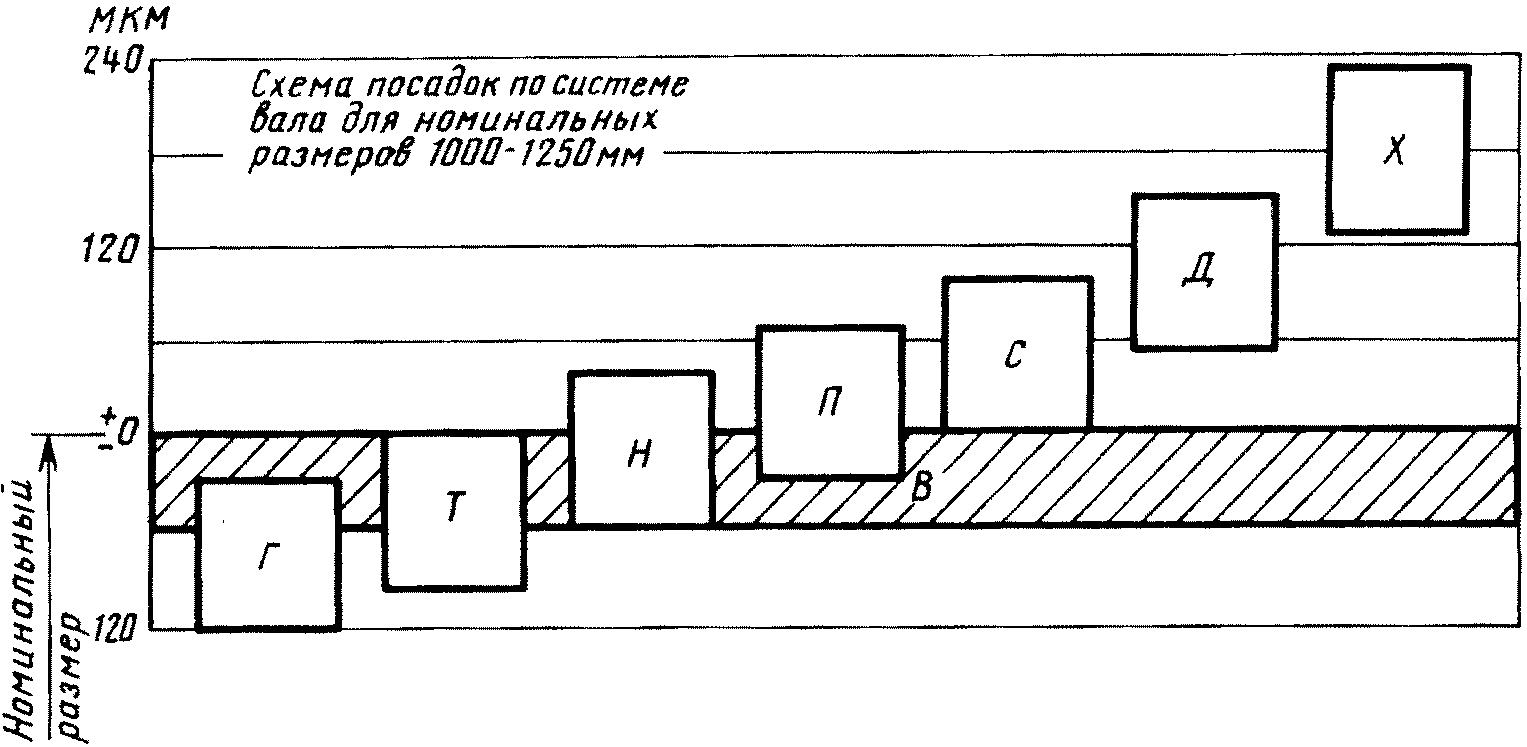

рис. 7

Таблица 9

Система вала. Класс точности 2а

Интервалы номинальных размеров, ммОбозначения полей допусков
валаотверстия
В2аС2а = А2аД2а
Пред. откл., мм
Верхн.Нижн.Нижн.Верхн.Нижн.Верхн.
Св. 500 до 6300-0,0700+0,110+0,035+0,145
Св. 630 до 8000-0,0800+0,120+0,040+0,160
Св. 800 до 10000-0,0900+0,130+0,045+0,175
Св. 1000 до 12500-0,1000+0,150+0,050+0,200
Св. 1250 до 16000-1,1100+0,170+0,055+0,225
Св. 1600 до 20000-0,1200+0,190+0,060+0,250
Св. 2000 до 25000-0,1300+0,210+0,070+0,280
Св. 2500 до 31500-0,1500+0,230+0,080+0,310
Св. 3150 до 40000-0,1700+0,260+0,090+0,350

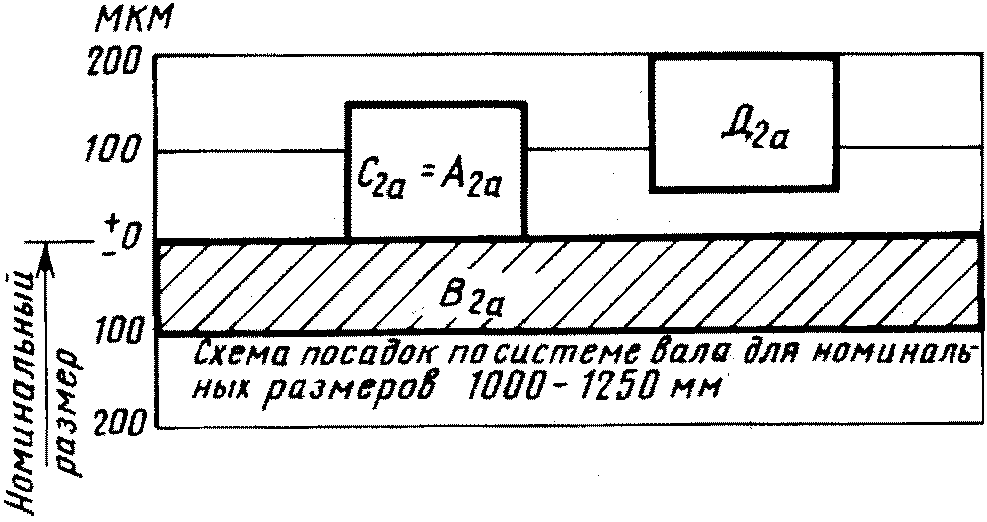

рис. 8

Таблица 10

Система вала. Класс точности 3

Интервалы номинальных размеров, ммОбозначения полей допусков
валаотверстий
В3С3Х3Л3Ш3
Пред. откл., мм
Верхн.Нижн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.
Св. 500 до 6300-0,1400+0,140+0,120+0,260+0,190+0,330+0,280+0,420
Св. 630 до 8000-0,1500+0,150+0,130+0,280+0,210+0,360+0,300+0,450
Св. 800 до 10000-0,1700+0,170+0,150+0,320+0,240+0,410+0,350+0,520
Св. 1000 до 12500-0,2000+0,200+0,170+0,370+0,270+0,470+0,400+0,600
Св. 1250 до 16000-0,2200+0,220+0,190+0,410+0,300+0,520+0,450+0,670
Св. 1600 до 20000-0,2500+0,250+0,210+0,460+0,340+0,590+0,500+0,750
Св. 2000 до 25000-0,2800+0,280+0,230+0,510+0,380+0,660+0,550+0,830
Св. 2500 до 31500-0,3000+0,300+0,260+0,560+0,420+0,720+0,600+0,900
Св. 3150 до 40000-0,3500+0,350+0,300+0,650+0,480+0,830+0,700+1,050
Св. 4000 до 50000-0,4000+0,400+0,350+0,750+0,540+0,940+0,800+1,200
Св. 5000 до 63000-0,4500+0,450+0,400+0,850+0,600+1,050+0,900+1,350
Св. 6300 до 80000-0,5000+0,500+0,450+0,950+0,700+1,200+1,000+1,500
Св. 8000 до 100000-0,6000+0,600+0,500+1,100+0,800+1,400+1,200+1,800

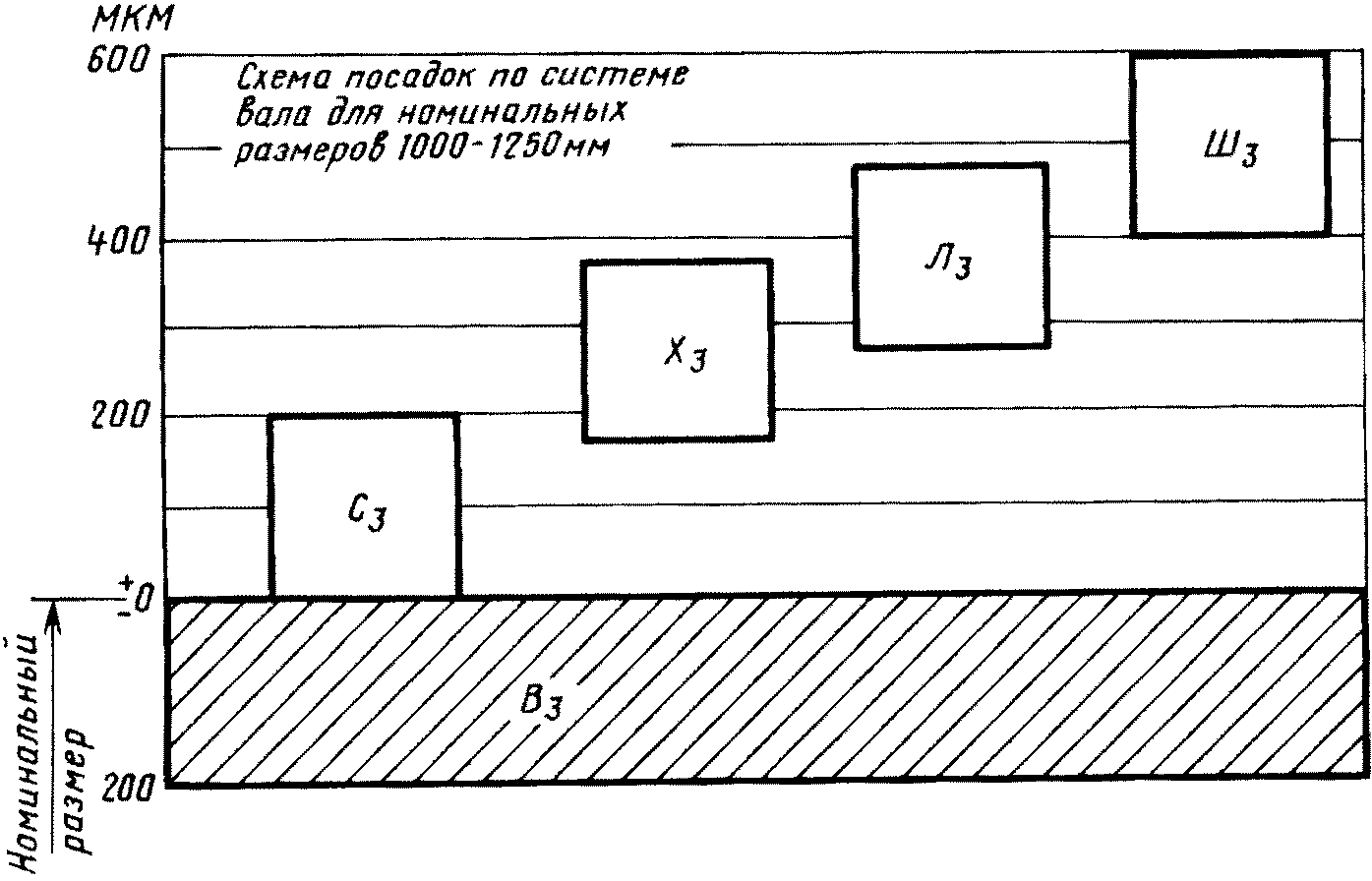

рис. 9

Таблица 11

Система вала. Класс точности 3а

Интервалы номинальных размеров, ммОбозначения полей допусков
валаотверстий
В3аС3аШ3а
Пред. откл., мм
Верхн.Нижн.Нижн.Верхн.Нижн.Верхн.
Св. 500 до 6300-0,2800+0,280+0,280+0,560
Св. 630 до 8000-0,3000+0,300+0,300+0,600
Св. 800 до 10000-0,3500+0,350+0,350+0,700
Св. 1000 до 12500-0,4000+0,400+0,400+0,800
Св. 1250 до 16000-0,4500+0,450+0,450+0,900
Св. 1600 до 20000-0,5000+0,500+0,500+1,000
Св. 2000 до 25000-0,5500+0,550+0,550+1,100
Св. 2500 до 31500-0,6000+0,600+0,600+1,200
Св. 3150 до 40000-0,7000+0,700+0,700+1,400
Св. 4000 до 50000-0,8000+0,800+0,800+1,600
Св. 5000 до 63000-0,9000+0,900+0,900+1,800
Св. 6300 до 80000-1,0000+1,000+1,000+2,000
Св. 8000 до 100000-1,2000+1,200+1,200+2,400

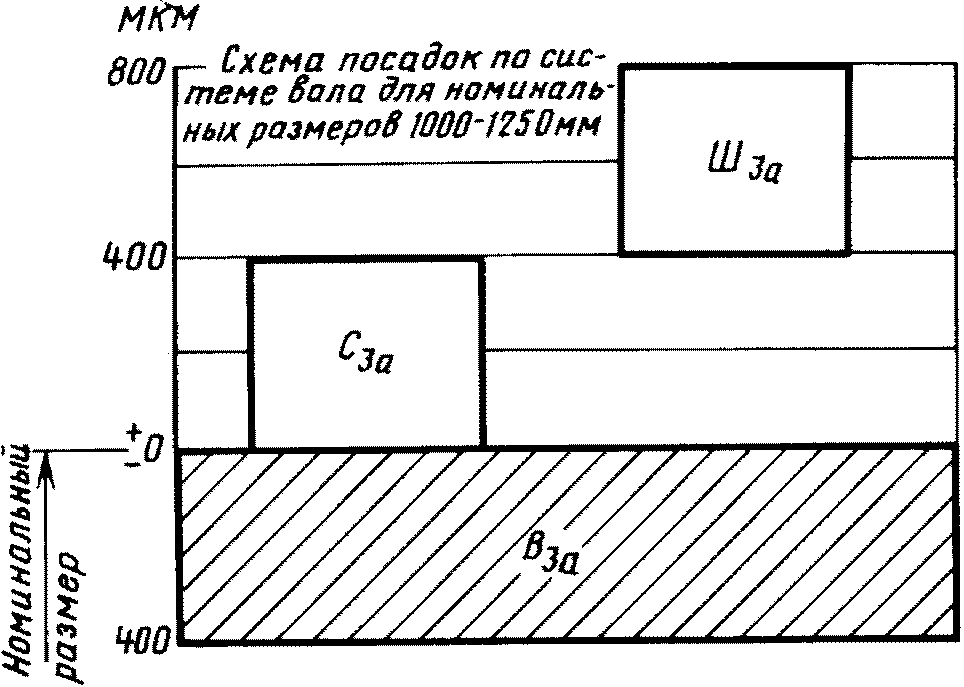

рис. 10

Таблица 12 <*>

<*> Табл. 13, 14. (Исключены, Изм. № 2).

Система вала. Класс точности 4

Интервалы номинальных размеров, ммОбозначения полей допусков
валаотверстий
В4С4Х4Л4Ш4
Пред. откл., мм
Верхн.Нижн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.Нижн.Верхн.
Св. 500 до 6300-0,4500+0,450+0,230+0,680+0,450+0,900+0,900+1,350
Св. 630 до 8000-0,5000+0,500+0,250+0,750+0,500+1,000+1,000+1,500
Св. 800 до 10000-0,5500+0,550+0,280+0,830+0,550+1,100+1,100+1,650
Св. 1000 до 12500-0,6000+0,600+0,300+0,900+0,600+1,200+1,200+1,800
Св. 1250 до 16000-0,6500+0,650+0,330+0,980+0,650+1,300+1,300+1,950
Св. 1600 до 20000-0,7500+0,750+0,380+1,130+0,750+1,500+1,500+2,250
Св. 2000 до 25000-0,9000+0,900+0,450+1,350+0,900+1,800+1,800+2,700
Св. 2500 до 31500-1,0000+1,000+0,500+1,500+1,000+2,000+2,000+3,000
Св. 3150 до 40000-1,1000+1,100+0,550+1,650+1,100+2,200+2,200+3,300
Св. 4000 до 50000-1,2000+1,200+0,600+1,800+1,200+2,400+2,400+3,600
Св. 5000 до 63000-1,4000+1,400+0,700+2,100+1,400+2,800+2,800+4,200
Св. 6300 до 80000-1,6000+1,600+0,800+2,400+1,600+3,200+3,200+4,800
Св. 8000 до 100000-1,8000+1,800+0,900+2,700+1,800+3,600+3,600+5,400

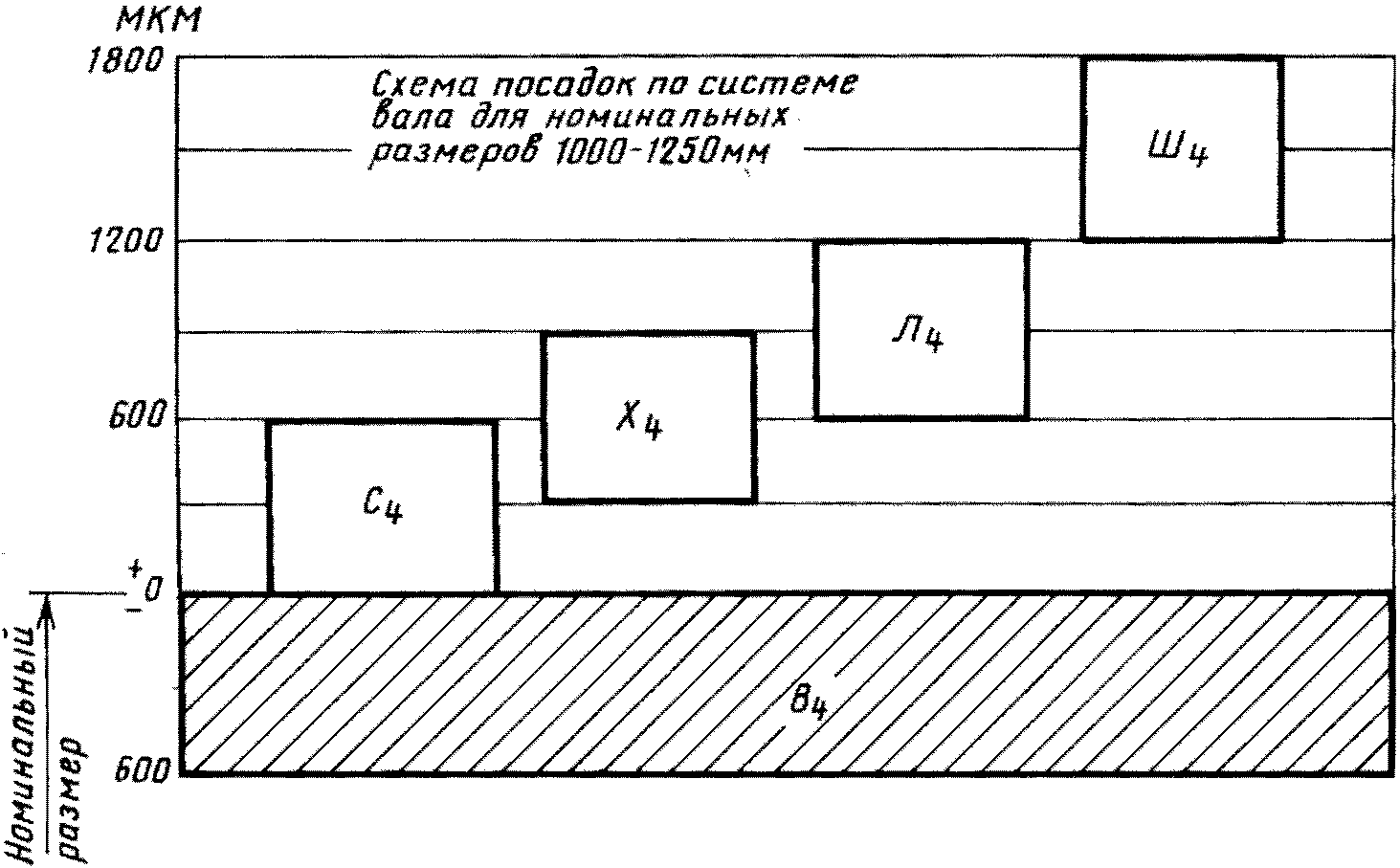

рис. 11

Поля допусков классов точности 7 — 11 (табл. 15) рекомендуется располагать:

для размеров отверстий (охватывающих размеров, внутренних размеров) — в «плюс» от нулевой линии (А7, А9, А11);

для размеров валов (охватываемых размеров, наружных размеров) — в «минус» от нулевой линии (В7, В9, В11);

для размеров поверхностей, не относящихся к отверстиям и валам и не образующих соединения, — симметрично относительно нулевой линии (СМ7, СМ9, СМ11).

Таблица 15

Предельные отклонения по 7 — 11 классам точности

мм

Интервалы номинальных размеров

Классы точности7
89Поля допусков и предельные отклонения
отверстия А7
вала В7СМ7отверстия А3вала В8СМ8отверстия А9вала В9СМ9Нижн.
Верхн.Верхн.Нижн.Верхн.Нижн.Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.Св. 500 до 630
0+1,80-1,8+0,9-0,90+2,80-2,8+1,4-1,40+4,50-4,5+2,2-2,2Св. 630 до 800
0+2,00-2,0+1,0-1,00+3,00-3,0+1,5-1,50+5,00-5,0+2,5-2,5Св. 800 до 1000
0+2,20-2,2+1,1-1,10+3,50-3,5+1,7-1,70+5,50-5,5+2,7-2,7Св. 1000 до 1250
0+2,40-2,4+1,2-1,20+4,00-4,0+2,0-2,00+6,00-6,0+3,0-3,0Св. 1250 до 1600
0+2,60-2,6+1,3-1,30+4,50-4,5+2,2-2,20+6,50-6,5+3,2-3,2Св. 1600 до 2000
0+3,00-3,0+1,5-1,50+5,00-5,0+2,5-2,50+7,00-7,0+3,5-3,5Св. 2000 до 2500
0+3,50-3,5+1,7-1,70+5,50-5,5+2,7-2,70+8,00-8,0+4,0-4,0Св. 2500 до 3150
0+4,00-4,0+2,0-2,00+6,00-6,0+3,0-3,00+9,00-9,0+4,5-4,5Св. 3150 до 4000
0+4,50-4,5+2,2-2,20+7,00-7,0+3,5-3,50+10,50-10,5+5,2-5,2Св. 4000 до 5000
0+5,00-5,0+2,5-2,50+8,00-8,0+4,0-4,00+12,00-12,0+6,0-6,0Св. 5000 до 6300
0+5,50-5,5+2,7-2,70+9,00-9,0+4,5-4,50+14,00-14,0+7,0-7,0Св. 6300 до 8000
0+6,50-6,5+3,2-3,20+10,00-10,0+5,0-5,00+16,00-16,0+8,0-8,0Св. 8000 до 10000
0+7,00-7,0+3,5-3,50+12,00-12,0+6,0-6,00+18,00-18,0+9,0-9,0

Продолжение

мм

Интервалы номинальных размеровКлассы точности
1011
Поля допусков и пред. откл.
отверстия А10вала В10СМ10отверстия А11вала В11СМ11
Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.Нижн.Верхн.Верхн.Нижн.Верхн.Нижн.
Св. 500 до 6300+7,00-7,0+3,5-3,50+11,00-11,0+5,5-5,5
Св. 630 до 8000+8,00-8,0+4,0-4,00+12,00-12,0+6,0-6,0
Св. 800 до 10000+9,00-9,0+4,5-4,50+13,00-13,0+6,5-6,5
Св. 1000 до 12500+10,00-10,0+5,0-5,00+15,00-15,0+7,5-7,5
Св. 1250 до 16000+11,00-11,0+5,5-5,50+17,00-17,0+8,5-8,5
Св. 1600 до 20000+12,00-12,0+6,0-6,00+19,00-19,0+9,5-9,5
Св. 2000 до 25000+13,00-13,0+6,5-6,50+21,00-21,0+10,5-10,5
Св. 2500 до 31500+15,00-15,0+7,5-7,50+23,00-23,0+11,5-11,5
Св. 3150 до 40000+17,00-17,0+8,5-8,50+26,00-26,0+13,0-13,0
Св. 4000 до 50000+19,00-19,0+9,5-9,50+30,00-30,0+15,0-15,0
Св. 5000 до 63000+22,00-22,0+11,0-11,00+35,00-35,0+17,5-17,5
Св. 6300 до 80000+26,00-26,0+13,0-13,00+40,00-40,0+20,0-20,0
Св. 8000 до 100000+30,00-30,0+15,0-15,00+45,00-45,0+22,5-22,5

В технически обоснованных случаях допускается иное расположение полей допусков.

(Измененная редакция, Изм. № 2).

3. Основные понятия о допусках и посадках — по ГОСТ 7713.

Обозначения допусков на чертежах — по ГОСТ 2.307.
