ГОСТ 10771-82 (СТ СЭВ 2786-80). Государственный стандарт Союза ССР. Лампы накаливания светоизмерительные рабочие. Технические условия

Государственный комитет СССР по стандартам · № ГОСТ 10771-82Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 05.02.1982 № 477)

(ред. от 14.06.1989)

Утвержден и введен в действие Постановлением Госстандарта СССР от 5 февраля 1982 г. № 477

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛАМПЫ НАКАЛИВАНИЯ СВЕТОИЗМЕРИТЕЛЬНЫЕ РАБОЧИЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Filament lamps for light measuring.
Specifications

ГОСТ 10771-82

(СТ СЭВ 2786-80)

Группа П47

ОКП 34 6656

Срок действия с 1 января 1983 года до 1 января 1990 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством электротехнической промышленности.

Исполнители: В.В. Азаренок, Н.С. Вдовин, Г.И. Маринова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 5 февраля 1982 г. № 477.

3. Стандарт полностью соответствует СТ СЭВ 2786-80.

4. Взамен ГОСТ 10771-64.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на которые дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 8.001-80	4.2
ГОСТ 12.2.007.13-75	3.1
ГОСТ 2208-75	2.6
ГОСТ 5962-67	7.4
ГОСТ 6709-72	7.4
ГОСТ 7376-84	6.2
ГОСТ 7933-75	6.2
ГОСТ 9411-81	5.11
ГОСТ 14192-77	6.3
ГОСТ 15150-69	6.5
ГОСТ 16962-71	5.1
ГОСТ 17100-79	1.1; 2.5; 5.4
ГОСТ 17616-82	5.9; 5.10; 5.11; 5.13

6. Срок действия продлен до 01.01.1990 Постановлением Государственного комитета СССР по стандартам от 26.06.1987 № 2661.

7. Переиздание (январь 1988 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 10-87).

Настоящий стандарт распространяется на лампы накаливания светоизмерительные рабочие (далее — лампы) для световых измерений, из которых отбираются образцовые лампы, предназначенные для хранения и передачи размера световых единиц, аттестации и поверки в области световых измерений.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Типы, основные параметры, размеры и масса ламп, а также типы цоколей для них должны соответствовать указанным на черт. 1 - 9 и в табл. 1 - 3.

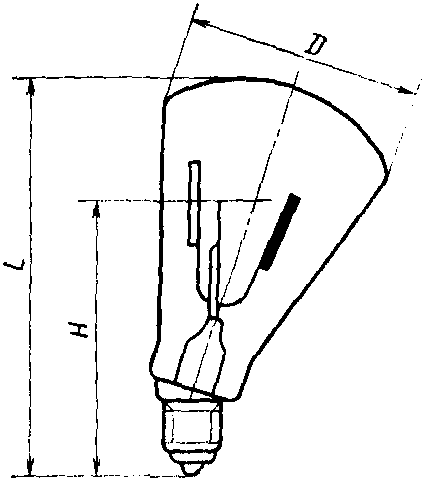

рис. 1

Черт. 1

рис. 2

Черт. 2

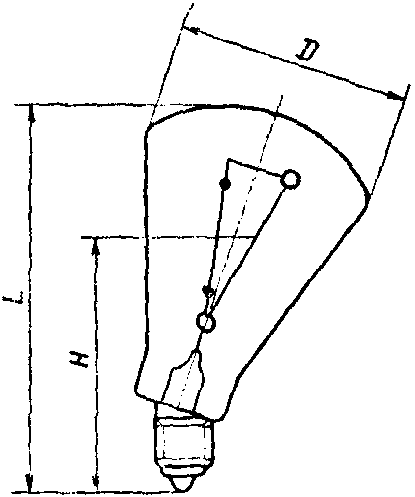

рис. 3

Черт. 3

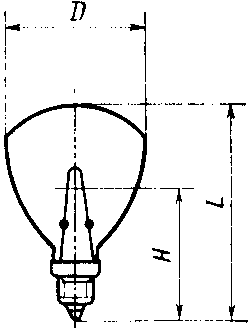

рис. 4

Черт. 4

рис. 5

Черт. 5

рис. 6

Черт. 6

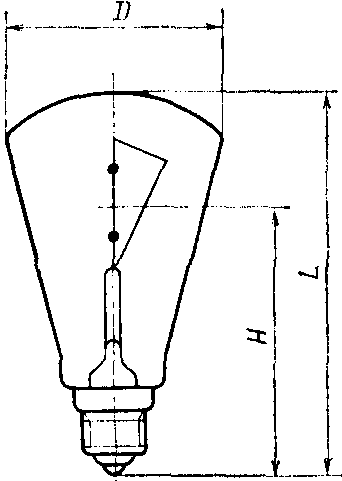

рис. 7

Черт. 7

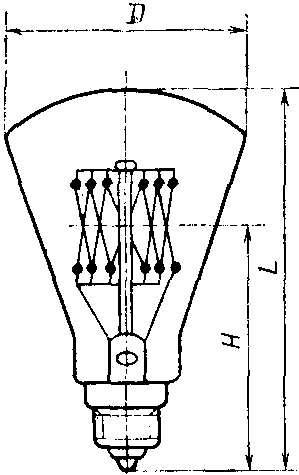

рис. 8

Черт. 8

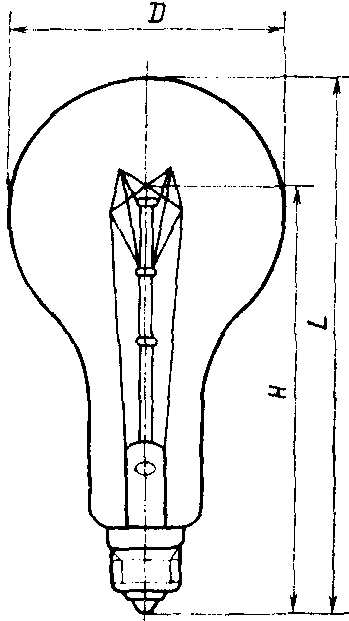

рис. 9

Черт. 9

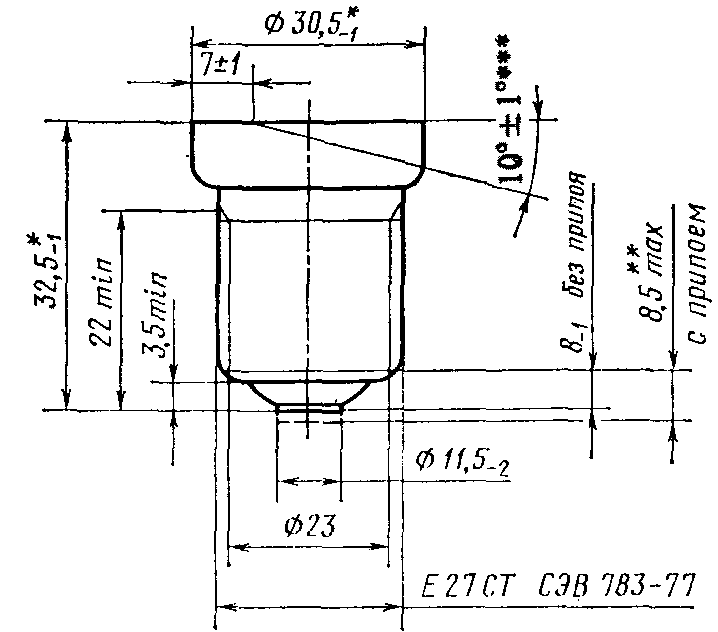

рис. 10

а
(в ред. Изменения № 2, утв. Постановлением
Госстандарта СССР от 14.06.1989 № 1588)

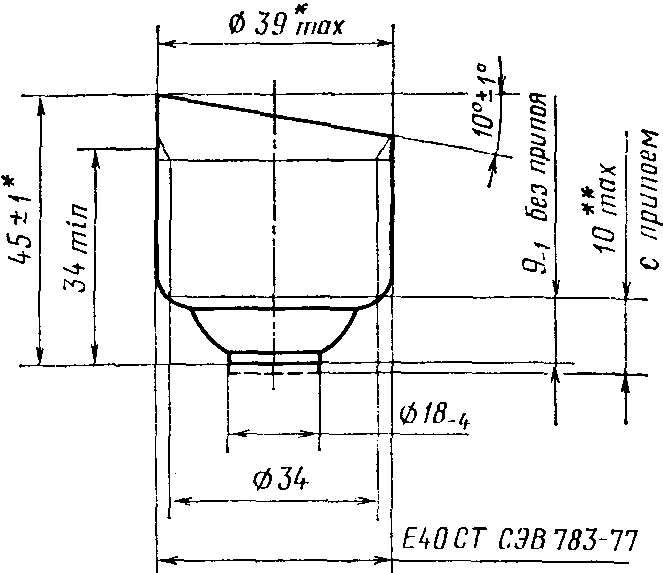

рис. 11

<*> Размер относится к цоколю и не контролируется на готовой лампе.

<**> Проверяют на готовой лампе.

<***> Для ламп типа СИС 5-1 — 16° +/- 1°.

Черт. 10

Примечание. На верхней части цоколя допускается отбортованный край, увеличивающий диаметр не более чем на 1 мм.

Таблица 1

Обозначение типа лампы	Размеры, мм			Обозначение типа цоколя	Номер чертежа	Масса, г, не более
	D	L	H <*>			Масса, г, не более
	не более		H <*>
СИС 5-1	56	110	75	E27/32x30 С косым рантом	1	60
СИС 10-5	88	150	88	(черт. 10 а)	2	65
СИС 10-10	88	150	88		2	65
СИС 40-100	88	142	90		3	90
СИС 107-35	130	200	105		2	130
СИС 107-100	130	200	105		2	135
СИС 107-500	130	220	135	E40/45 С косым рантом	3	170
СИС 107-1000	130	220	135	(черт. 10 б)		170
СИС 107-1500	130	235	155	(черт. 10 б)		180
СИП 3,5-10	40	75	50	E10/19x13 ГОСТ 17100-79	4	15
СИП 10-50	88	140	100	E27/32x30 (черт. 10 а)	5	70
СИП 35-150	88	150	105		6	70
СИП 35-500	88	140	105		7	70
СИП 107-500	88	150	108		8	70
СИП 107-1500	100	210	160		9	100
СИП 107-3500	115	235	185		9	100

<*> Справочная величина.

Примечание. Допускается для ламп типов СИС 107-100 и СИС 107-35 применение цоколя E40/45, для ламп типа СИП 3,5-10 — цоколя E14/25x17.

Таблица 2

Обозначение типа	Код ОКП				Номинальные значения			Предельные значения		Цветовая температура тела накала, К
					Напряжение, В	Мощность, Вт	Сила света, кд	Сила света, кд		Цветовая температура тела накала, К
					Напряжение, В	Мощность, Вт	Сила света, кд	не более	не менее
СИС 5-1	34	6656	1106	02	5	12	1	1,12	0,88	2860
СИС 10-5 СИС 10-10	34 34	6656 6656	2105 2107	10 08	10	8,6 16,8	5 10	5,6 11,2	4,4 8,0	2360
СИС 40-100	34	6656	4109	09	40	75	100	112	88	2860
СИС 107-35 СИС 107-100	34 34	6656 6656	4104 4105	03 02	107	56 158	35 100	39,2 112	30,8 88	2360
СИС 107-500 СИС 107-1000	34 34	6656 6656	4106 4107	01 00		365 660	500 1000	560 1120	440 880	2800
СИС 107-1500	34	6656	4108	10		915	1500	1680	1320	2860

Примечания. 1. Для образцовых ламп и рабочей лампы типа СИС 40-100 цветовая температура — номинальная, при этом отклонения от номинальных значений параметров должны быть не более для напряжения +/- 5% и для мощности +5%, нижнее значение мощности не ограничивается.

2. Отклонения мощности от номинальных значений при номинальном напряжении должны быть не более 5%, для рабочих ламп. Нижнее значение мощности не ограничивается.

3. Значения цветовой температуры для рабочих ламп — справочные.

Таблица 3

Обозначение типа	Код ОКП				Номинальные значения			Предельные значения		Цветовая температура тела накала, К
					Напряжение, В	Мощность, Вт	Световой поток, лм	Световой поток, лм		Цветовая температура тела накала, К
					Напряжение, В	Мощность, Вт	Световой поток, лм	не более	не менее
СИП 3,5-10 СИП 10-50	34 34	6656 6656	1105 2106	03 09	3,5 10	2,1 8,6	10 50	11,2 56	8,8 44	2360
СИП 35-150	34	6656	3101	10	35	22,2	150	168	132
СИП 35-500	34	6656	3102	09	35	40	500	560	440	2800
СИП 107-500	34	6656	4101	06	107	74	500	560	440	2360
СИП 107-1500 СИП 107-3500	34 34	6656 6656	4102 4103	05 04	107	118 260	1500 3500	1680 3920	1320 3080	2800

Примечания. 1. Отклонения мощности от номинальных значений при номинальном напряжении должны быть не более 5% для рабочих ламп.

2. Для образцовых ламп цветовая температура — номинальная, при этом отклонения от номинальных значений параметров должны быть не более: напряжения +/- 5% и мощности +5%.

3. Значения цветовой температуры для рабочих ламп — справочные.

Пример условного обозначения электрической светоизмерительной лампы накаливания на номинальное напряжение 107 В и номинальную силу света 1500 кд:

Лампа СИС 107-1500 ГОСТ 10771-82.

То же, на номинальное напряжение 3,5 В и номинальный световой поток 10 лм:

Лампа СИП 3,5-10 ГОСТ 10771-82.

(Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Лампы должны изготовляться в соответствии с требованиями настоящего стандарта по технологической и конструкторской документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 1).

2.2. Лампы, имеющие цветовую температуру 2360 К, должны быть вакуумными, остальные — газополными.

2.3. Лампы должны быть без дефектов сборки, ухудшающих их внешний вид или снижающих их эксплуатационные свойства.

2.4. Колбы должны быть изготовлены из прозрачного и бесцветного стекла по техническим условиям на колбы конкретного вида, утвержденным в установленном порядке.

Колбы для ламп типа СИС должны быть конической формы. У колб не должно быть свилей, пузырей и других вкраплений в направлении визирования.

2.5. Выводы ламп должны быть припаяны или приварены к контактам цоколя таким образом, чтобы они обеспечивали надежный электрический контакт и не нарушали защитного покрытия цоколя, а припаянные или приваренные концы выводов не препятствовали ввертыванию ламп в соответствующие калибры по ГОСТ 17100-79.

2.6. Цоколи ламп должны быть изготовлены из латуни по ГОСТ 2208-75 и никелированы.

Контактная пластина цоколя и отверстие в ней должны быть полностью покрыты припоем.

2.7. Тело накала должно быть симметрично расположено относительно оси лампы, а его секции не должны выходить из плоскости, в которой оно лежит, более чем на +/- 0,5 мм, для ламп типов СИС 5-1, СИС 107-35, СИС 107-100 и более чем на +/- 0,8 мм — для ламп типов СИС 107-500, СИС 107-1000, СИС 107-1500 и СИС 40-100. Отклонения от симметричности расположения тела накала должны быть не более максимального расстояния между его секциями.

Плоскость тела накала ламп типа СИС, обращенная в сторону визирования, должна быть параллельна образующей конуса колбы. Отклонения от параллельности должны быть не более +/- 3 мм.

(Измененная редакция, Изм. № 1).

2.8. Крепление цоколя к колбе должно быть прочным, обеспечивающим неподвижность цоколя относительно колбы и не допускающим отделения цоколя от колбы при приложении к нему постепенно возрастающего крутящего момента до значений, указанных в табл. 4.

Таблица 4

Обозначение типа	Крутящий момент, Н х м
E10/19x13 E27/32x30 E27/32x30 с косым рантом E40/45 с косым рантом	0,1 3,0 2,0 4,0

2.9. Лампы должны обеспечивать стабильность световых параметров при номинальном значении напряжения (а для лампы СИС 40-100 при напряжении, соответствующем номинальной цветовой температуре) в течение 254 для вакуумных и 15 ч для газополных ламп. Допустимая нестабильность световых параметров должна быть не более 1%.

(Измененная редакция, Изм. № 1).

2.10. Значение вероятности безотказной работы при номинальном значении напряжения в течение 25 ч для вакуумных и 15 ч для газополных ламп должно быть не менее 0,97.

2.10. (Введен дополнительно, Изм. № 1).

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Требования безопасности должны соответствовать ГОСТ 12.2.007.13-75 в части ламп накаливания.

4. ПРАВИЛА ПРИЕМКИ

4.1. Для проверки соответствия ламп требованиям настоящего стандарта предприятие-изготовитель должно проводить приемосдаточные, периодические, государственные контрольные и типовые испытания.

4.2. Порядок проведения государственных контрольных испытаний — по ГОСТ 8.001-80.

4.3. Приемосдаточным испытаниям следует подвергать каждую лампу на соответствие требованиям пп. 1.1; 2.3 - 2.5; 2.8; 6.1 - 6.3.

4.4. Периодические испытания на соответствие требованиям пп. 2.9, 2.10 должны проводиться один раз в два года на 7 лампах, из числа прошедших приемосдаточные испытания, при приемочном числе, равном нулю.

При неудовлетворительных результатах испытаний изготовитель анализирует характер отказов, определяет причины, вызвавшие их появление, и принимает меры для их устранения. По результатам анализа принимается решение о проведении повторных испытаний и о возможности приемки и отгрузки продукции.

Примечание. План контроля испытаний по п. 2.10 устанавливается по ГОСТ 27.410-87 при приемочном значении вероятности безотказной работы 0,97, браковочном значении вероятности безотказной работы 0,7, риске поставщика 0,1, риске потребителя 0,1.

(Измененная редакция, Изм. № 1).

4.5. Типовые испытания ламп на соответствие требованиям настоящего стандарта следует проводить при освоении технологии производства ламп, а также при изменении конструкции, материалов или технологии производства, если эти изменения повлияют на качество ламп.

Испытания проводят на 4 лампах на соответствие всем требованиям настоящего стандарта.

4.6. При оценке результатов испытаний не должны учитываться лампы, вышедшие из строя из-за механических повреждений, не связанных непосредственно с испытаниями из-за включения на несоответствующее напряжение, но не более 15% объема выработки.

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Испытания следует проводить в нормальных климатических условиях по ГОСТ 16962-71.

5.2. Внешний вид ламп и колб (пп. 2.3; 2.4), правильность нанесения и отчетливость маркировки (п. 6.1) и правильность упаковки (пп. 6.2; 6.3) следует проверять внешним осмотром. Качество колб (п. 2.4) проверяют внешним осмотром, сравнивая с образцами.

Прочность нанесения маркировки на лампу следует проверять протиранием с легким нажимом хлопчатобумажной или льняной салфеткой, увлажненной водой. После протирания маркировка должна быть отчетливой и легко читаемой.

5.3. Габаритные и присоединительные размеры (п. 1.1) следует проверять с помощью калибров и средств измерений с погрешностью измерения не более 0,5 мм, массу (п. 1.1) следует проверять взвешиванием на весах с погрешностью до 0,5 г.

5.4. Крепления выводов (п. 2.5) следует проверять внешним осмотром и ввертыванием ламп в калибры по ГОСТ 17100-79.

5.5. Соответствие ламп требованиям пп. 2.2; 2.6 обеспечивается технологией изготовления.

5.6. Расположение тела накала (п. 2.7) следует проверять внешним осмотром и с помощью проекционных приборов с погрешностью измерения не более 0,2 мм.

5.7. Прочность крепления цоколя к колбе (п. 2.8) следует проверять с помощью прибора, указанного в рекомендуемом Приложении, обеспечивающего плавно нарастающий крутящий момент от нуля до значений, предусмотренных в табл. 4.

5.8. Перед проверкой световых и электрических параметров лампы следует подвергать предварительному отжигу на постоянном или переменном токе при напряжении, не превышающем 140% номинального. Длительность отжига устанавливается предприятием-изготовителем.

5.8а. Во время измерения электрических и световых параметров лампы должны находиться в рабочем положении.

5.9. Измерение электрических параметров (п. 1.1) проводят при постоянном или переменном токе частотой 50 Гц по ГОСТ 17616-82.

Класс точности электроизмерительных приборов должен быть не ниже 0,1.

Перед снятием отсчета вакуумные лампы должны гореть не менее 4 мин и газополные не менее 7 мин при номинальном напряжении, а лампа СИС 40-100 при напряжении, соответствующем номинальной цветовой температуре.

5.10. При световых измерениях в качестве приемника излучения следует применять корригированные по относительной спектральной световой эффективности преобразователи излучения.

Отклонение спектральной чувствительности преобразователя излучения от относительной спектральной световой эффективности должно соответствовать ГОСТ 17616-82.

Освещенность на поверхности преобразователя излучения при измерении должна находиться в пределах 10 — 100 лк.

Утомляемость преобразователя излучения при непрерывном освещении его в течение 0,5 — 1 ч при освещенности 20 — 50 лк не должна превышать +/- 0,5%.

Отклонение от прямой пропорциональной зависимости между освещенностью преобразователя излучения и фототоком допускается +/- 0,5% при изменении освещенности в два раза.

Перед началом измерений преобразователь излучения освещается при рабочей освещенности в течение 0,5 — 1 ч.

Преобразователь излучения в паре с регистрирующим фототок прибором следует градуировать по трем образцовым светоизмерительным лампам 3 разряда. На образцовые светоизмерительные лампы подают напряжение, «указанное в свидетельстве о поверке.»

Световые параметры поверяемых светоизмерительных рабочих ламп следует определять при нормальном напряжении, а образцовых (и рабочей лампы типа СИС 40-100) — при напряжении, соответствующем номинальной цветовой температуре.

(Измененная редакция, Изм. № 1).

5.11. Цветовую температуру (п. 1.1) следует измерять методом цветных светофильтров, основанным на уравнивании отношений фототоков фотоэлемента n_{\text{ф}2}/n_{\text{ф}1} или n_{\text{ф}}\prime_{2}/n_{\text{ф}}\prime_{1} и n_{\text{ф}}\prime_{3}/n_{\text{ф}}\prime_{1} , освещаемого поочередно через два ( n_{\text{ф}1} , n_{\text{ф}2} ) или три ( n_{\text{ф}}\prime_{1} , n_{\text{ф}}\prime_{2} , n_{\text{ф}}\prime_{3} ) цветных светофильтра сначала образцовой светоизмерительной лампой с заданной цветовой температурой, а затем — измеряемой.

Аппаратура и порядок проведения измерений должны соответствовать ГОСТ 17616-82.

При измерении цветовой температуры с тремя светофильтрами в качестве цветных светофильтров допускается применять стеклянные светофильтры ЗС 3 и СС 2 толщиной (2,0 +/- 0,2) мм и КС 11 толщиной (3,0 +/- 0,2) мм по ГОСТ 9411-81.

5.12. Силу света (п. 1.1) следует измерять на фотометрической скамье при постоянной освещенности на поверхности преобразователя излучения, что достигается изменением расстояния между измеряемой лампой и приемником излучения.

Аппаратура и порядок проведения измерений — по ГОСТ 17616-82.

Тело накала светоизмерительных ламп силы света устанавливается с помощью визирных сеток измерителя расстояния (приспособления, входящего в комплект фотометрической скамьи) в вертикальной плоскости, перпендикулярной оси фотометрической установки. От этой плоскости ведут отсчет расстояний. Перед светоизмерительной лампой силы света устанавливают непрозрачный щиток, имеющий окно для пропускания света от тела накала. Щиток перед лампой устанавливают симметрично относительно тела накала.

Размеры окон в щитках для разных типов ламп:

СИС 10-5, СИС 10-10 — трапеция с нижним основанием 12, верхним 7 и высотой 60 мм;

    СИС 107-35                  - прямоугольник 40 x 70 мм;
    СИС 107-100                         "        45 x 70 мм;
    СИС 40-100                  - квадрат 25 x 25 мм;

СИС 107-500, СИС 107-1000,

    СИС 107-1500                - прямоугольник 40 x 45 мм;
    СИС 5-1                     - квадрат 8 x 8 мм.

Щиток следует располагать от стекла колбы не более чем на 10 — 15 мм.

5.13. Измерение светового потока (п. 1.1) основывается на сравнении освещенностей, создаваемых в фотометрическом шаре (на поверхности преобразователя излучения) при горении испытываемой лампы и образцовой с известным световым потоком.

Аппаратура и порядок проведения измерений — по ГОСТ 17616-82.

5.14. Стабильность световых параметров ламп (п. 2.9) определяют методом трехкратного измерения силы света (светового потока) при номинальном напряжении (а для лампы СИС 40-100 при напряжении, соответствующем номинальной цветовой температуре) после 0 ч и через каждые 5 ч горения для вакуумных и 3 ч — для газополных ламп в течение установленного интервала. Каждое из трех измерений световых параметров проводят через 2 — 3 ч выдержки в негорящем состоянии и определяют их среднее значение.

В промежутках между измерениями лампы должны гореть в рабочем положении на постоянном или переменном токе частоты 50 Гц при номинальном напряжении. При этом кратковременные колебания напряжения на контактах ламп не должны превышать +/- 2% номинального.

Изменение силы света (светового потока) в установленном интервале в процентах определяют по среднему квадратическому отклонению результатов измерений по формуле

\Delta I = \frac{\sqrt{\frac{\sum (\overline{I_{i}} - \overline{I})^{2}}{n - 1}}}{\overline{I}} \cdot 100 ,

(\Delta\text{Ф } = \frac{\sqrt{\frac{\sum (\overline{\text{Ф}_{i}} - \overline{\text{Ф}})^{2}}{n - 1}}}{\overline{\text{Ф}}}) ,

где \overline{I_{i}}(\overline{\text{Ф}_{i}}) — усредненная из трех измерений сила света (световой поток) после 0; 5; 10; 15; 20; 25 или 0,3; 6; 9; 12; 15 ч горения, кд (лм);

\overline{I}(\overline{\text{Ф}}) — среднее значение силы света (светового потока), определенное по формуле, кд (лм).

\overline{I} = \frac{\sum_{i = 1}^{n} \overline{I_{i}}}{n} ; (\overline{\text{Ф}} = \frac{\sum_{i = 1}^{n} \overline{\text{Ф}_{i}}}{n}) ,

где n — число измерений (n = 6).

(Измененная редакция, Изм. № 1).

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1а. Маркировка, упаковка, транспортирование и хранение должны соответствовать ГОСТ 25834-83 и настоящему стандарту.

6.1а. (Введен дополнительно, Изм. № 1).

6.1 На горле колбы или цоколе лампы должны быть отчетливо и прочно нанесены:

товарный знак предприятия-изготовителя;

обозначение лампы;

порядковый номер лампы по системе нумерации предприятия-изготовителя;

дата изготовления.

6.2. Лампа должна быть упакована в индивидуальную коробку из картона марки А или В по ГОСТ 7933-75 с прокладками из поропласта полиуретанового или нескольких слоев гофрированного картона марки Д по ГОСТ 7376-84.

Расположение лампы в коробке должно соответствовать ее рабочему положению:

цоколем вниз — для ламп СИС и цоколем вверх — для ламп СИП.

Не допускается свободное перемещение лампы в коробке.

6.3 На коробке должна быть наклеена этикетка, содержащая:

наименование лампы;

товарный знак предприятия-изготовителя;

обозначение лампы;

обозначение цоколя;

номер настоящего стандарта;

клеймо технического контроля.

На транспортной таре должны быть нанесены манипуляционные знаки — по ГОСТ 14192-77, соответствующие надписям «Осторожно, хрупкое!», «Цоколем вниз» — для ламп силы света, «Цоколем вверх» — для ламп светового потока.

6.4. При транспортировании упакованные лампы следует предохранять от механических сотрясений и повреждений, для чего рекомендуется отгрузку ламп осуществлять путем непосредственной передачи представителям предприятий-потребителей.

6.5. Условия хранения ламп должны соответствовать группе 1 (Л) ГОСТ 15150-69 при нижнем значении температуры 1 °C.

(Измененная редакция, Изм. № 1).

6.6. При хранении и транспортировании коробки с лампами должны быть установлены крышками вверх.

7. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

7.1. Рабочее положение ламп — вертикальное, для ламп СИС — цоколем вниз, для ламп СИП — цоколем вверх.

7.2. При эксплуатации лампы следует предохранять от механических воздействий и от электрического перенапряжения.

7.3. Не допускается кратковременное включение лампы на напряжение, превышающее указанное в паспорте (рабочее напряжение) свыше 3%. В случае превышения указанного предела лампа подлежит внеочередной поверке.

7.4. Перед измерением светоизмерительные лампы необходимо промыть дистиллированной водой по ГОСТ 6709-72, этиловым спиртом по ГОСТ 5962-67 и вытирать чистой мягкой тканью. В процессе измерений брать лампы только через чистую и мягкую ткань.

7.5. Перед снятием отсчета лампы должны гореть при рабочем напряжении на постоянном или переменном токе 5 — 7 мин.

7.6. Периодическую поверку рабочих светоизмерительных ламп следует проводить не реже раза в два года при длительности горения за межповерочный интервал не более 25 ч для вакуумных ламп и не более 15 ч — для газополных.

7.7 С лампами следует работать в защищенных очках.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель гарантирует соответствие ламп требованиям настоящего стандарта при соблюдении условий эксплуатации, хранения и транспортирования, установленных настоящим стандартом.

8.2. Гарантийный срок эксплуатации — 18 мес со дня их ввода в эксплуатацию.

Приложение
Рекомендуемое

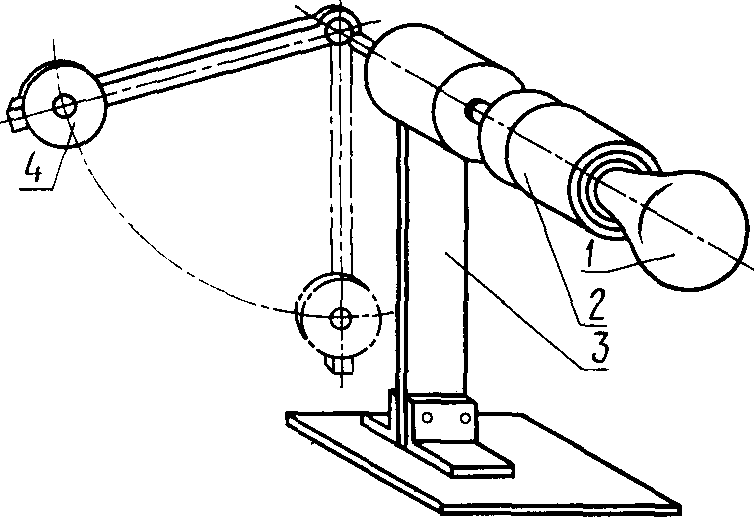

УСТАНОВКА ДЛЯ КОНТРОЛЯ ПРОЧНОСТИ КРЕПЛЕНИЯ ЦОКОЛЯ К КОЛБЕ

рис. 12

1 — лампа; 2 — патрон; 3 — стойка; 4 — противовес

(Измененная редакция, Изм. № 1).
