ГОСТ 10650-72. Межгосударственный стандарт. Торф. Метод определения степени разложения

(утв. и введен в действие Постановлением Госстандарта СССР от 16.08.1972 № 1609)

(ред. от 01.06.1988)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 10650-72"]:::rst
  click n0 "https://bukva.ai/docs/gost-10650-72" "ГОСТ 10650-72. Межгосударственный стандарт. Торф. Метод определения степени разложения (утв. и введен в действие Постановлением Госстандарта СССР от 16.08.1972 N 1609)"
  n1["ГОСТ 10650-2013"]:::doc
  click n1 "https://bukva.ai/docs/gost-10650-2013" "ГОСТ 10650-2013. Межгосударственный стандарт. Торф. Методы определения степени разложения (введен в действие Приказом Росстандарта от 22.11.2013 N 2034-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 16 августа 1972 г. № 1609

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТОРФ

МЕТОД ОПРЕДЕЛЕНИЯ СТЕПЕНИ РАЗЛОЖЕНИЯ

Peat. Determination of the disintegration degree

ГОСТ 10650-72

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен министерством топливной промышленности РСФСР.

Разработчики: Л.Н. Травников, В.М. Петрович, Н.К. Шорох.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 16.08.1972 № 1609.

3. Взамен ГОСТ 10650-65.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято по протоколу (N 3-93) Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (март 1999 г.) с Изменениями № 1, 2, утвержденными в октябре 1983 г. и июне 1988 г. (ИУС 1-84, 9-88).

Настоящий стандарт распространяется на торф, отобранный из залежи, и устанавливает метод определения степени разложения.

Под степенью разложения торфа понимается процентное содержание в нем бесструктурной массы, включающей наряду с гуминовыми веществами и мелкие частицы негумифицированных остатков.

Стандарт не распространяется на переработанный торф.

Сущность метода заключается в отделении коагулированного гумуса от волокна ситовым анализом в водной среде с формированием объемов осадков центрифугированием и последующим определением степени разложения с помощью графика.

1. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ

Центрифуга электрическая марок ЦЛК-1, ОПН-3 или другой марки, обеспечивающая частоту вращения 1000\text{мин}^{- 1} .

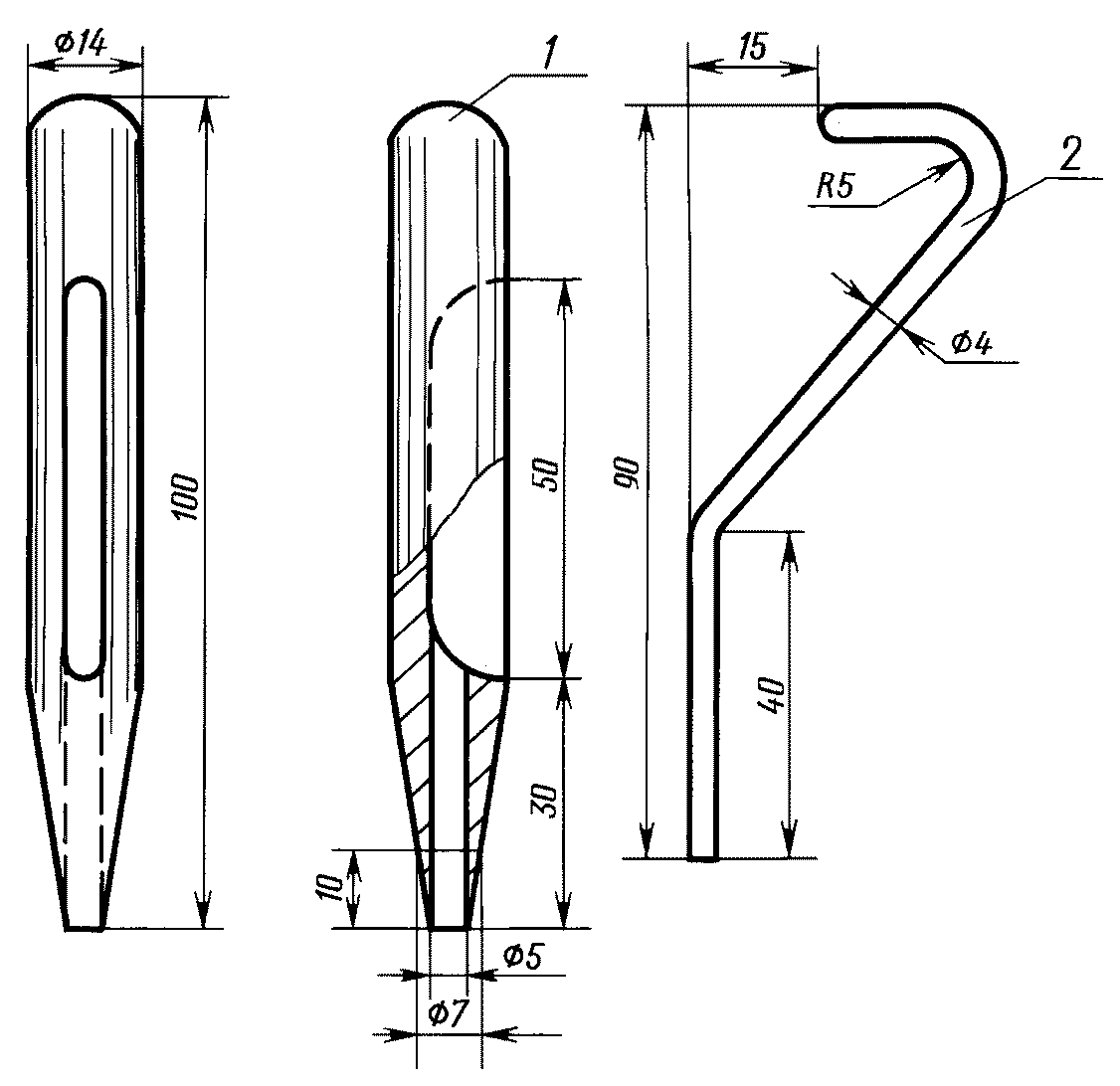

Пробиркодержатель для центрифуги (черт. 1 и 2).

Реле времени марки РВУ 1У4.

Пробирки центрифужные большие и малые (черт. 3).

Стакан с ситом (см. черт. 3), сетка № 025 К по ГОСТ 6613.

Пробоотборник с поршнем (черт. 4).

Чашечки фарфоровые № 7, 8 по ГОСТ 9147.

Железо треххлористое 6-водное по ГОСТ 4147, 10%-ный водный раствор.

Кислота соляная по ГОСТ 3118, раствор 1 моль/дм3.

Натр едкий технический по ГОСТ 2263 или натрия гидроокись по ГОСТ 4328, раствор 1 моль/дм3.

Калия гидрат окиси технический по ГОСТ 9285, раствор 1 моль/дм3.

Штатив, капельница, кристаллизатор, груша резиновая, ложка чайная.

(Измененная редакция, Изм. № 1, 2).

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1 Подготовка пробы торфа с массовой долей общей влаги 65% и более

Пробу торфа массой 100 — 200 г, отобранную от испытуемого образца по ГОСТ 17644, расплющивают ровным слоем толщиной 3 — 4 мм и просекают пробоотборником на глубину всего слоя в 10 — 12 точках, равномерно расположенных по площади.

2.2 Подготовка пробы торфа с массовой долей общей влаги менее 65%

Проба торфа с массовой долей общей влаги менее 65% требует предварительной обработки. Часть пробы помещают в фарфоровую чашку (количество торфа берут из расчета, что после набухания торф заполнит чашку на 2/3 — 3/4 ее объема) и заливают раствором щелочи (натра едкого технического, гидроокиси натрия или гидрата окиси калия технического).

Через 24 — 30 ч пробу торфа тщательно перемешивают и, если проба остается комковатой, добавляют еще немного щелочи и продолжают перемешивать до получения однородной массы.

Пробу торфа отбирают из чашки пробоотборником или ложкой и далее проводят испытание.

(Измененная редакция, Изм. № 2).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Проведение испытания торфа с массовой долей общей влаги 65% и более.

3.1.1. Отобранную в соответствии с п. 2.1 пробу торфа помещают в малую пробирку, заливают водой (на 1 см ниже края пробирки), перемешивают палочкой, добавляют для коагуляции гумуса 2 — 3 капли 6-водного треххлористого железа и взбалтывают до получения однородной суспензии.

3.1.2. После получения однородной суспензии пробирку с содержимым вставляют в центрифугу и в течение 2 мин вращают с частотой 1000\text{мин}^{- 1} . После полной остановки центрифуги пробирку вынимают и замеряют объем образовавшегося осадка по шкале пробирки. Если поверхность осадка негоризонтальная, отсчет ведут по средней линии между верхней и нижней точками поверхности. Граница осадка должна быть четкой, жидкость над ним не должна иметь взвеси.

Объем осадка порции в малой пробирке после центрифугирования должен быть 0,7 — 1,5 см3, что приблизительно соответствует навеске 0,3 — 0,5 г. Для торфа высокой степени разложения этот объем должен быть 0,7 — 1,0 см3.

(Измененная редакция, Изм. № 1, 2).

3.1.3. Содержимое малой пробирки взбалтывают и переносят в стакан с ситом, который держат над большой пробиркой. Частицы торфа со стенок малой пробирки смывают 3 — 4 см3 воды.

3.1.4. Большую пробирку вместе со стаканом вставляют в центрифугу и в течение 2 мин вращают с частотой 1000\text{мин}^{- 1} .

После полной остановки центрифуги пробирку вынимают и по шкале пробирки измеряют объем осадка подситовой фракции.

(Измененная редакция, Изм. № 1).

3.2 Проведение испытания торфа с массовой долей общей влаги менее 65%

3.2.1. Отобранную в соответствии с п. 2.2 пробу торфа помещают в малую пробирку, заливают до половины пробирки раствором соляной кислоты, перемешивают палочкой, тщательно взбалтывают и дают постоять 3 — 5 мин до прекращения реакции нейтрализации.

3.2.2. После этого пробирку доливают водой (на 1 см ниже края), добавляют пять капель 6-водного треххлористого железа и еще раз взбалтывают.

Затем испытание продолжают, как указано в пп. 3.1.2 - 3.1.4.

Примечание. Во избежание излишней коррозии сит от кислоты, они должны находиться во время проведения испытания в чашечке с водой, а перед выполнением требований п. 3.1.3 кислый раствор над осадком в малой пробирке осторожно сливают, не взмучивая осадка, заполняют пробирку водой и добавляют 1 — 2 капли 6-водного треххлористого железа.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

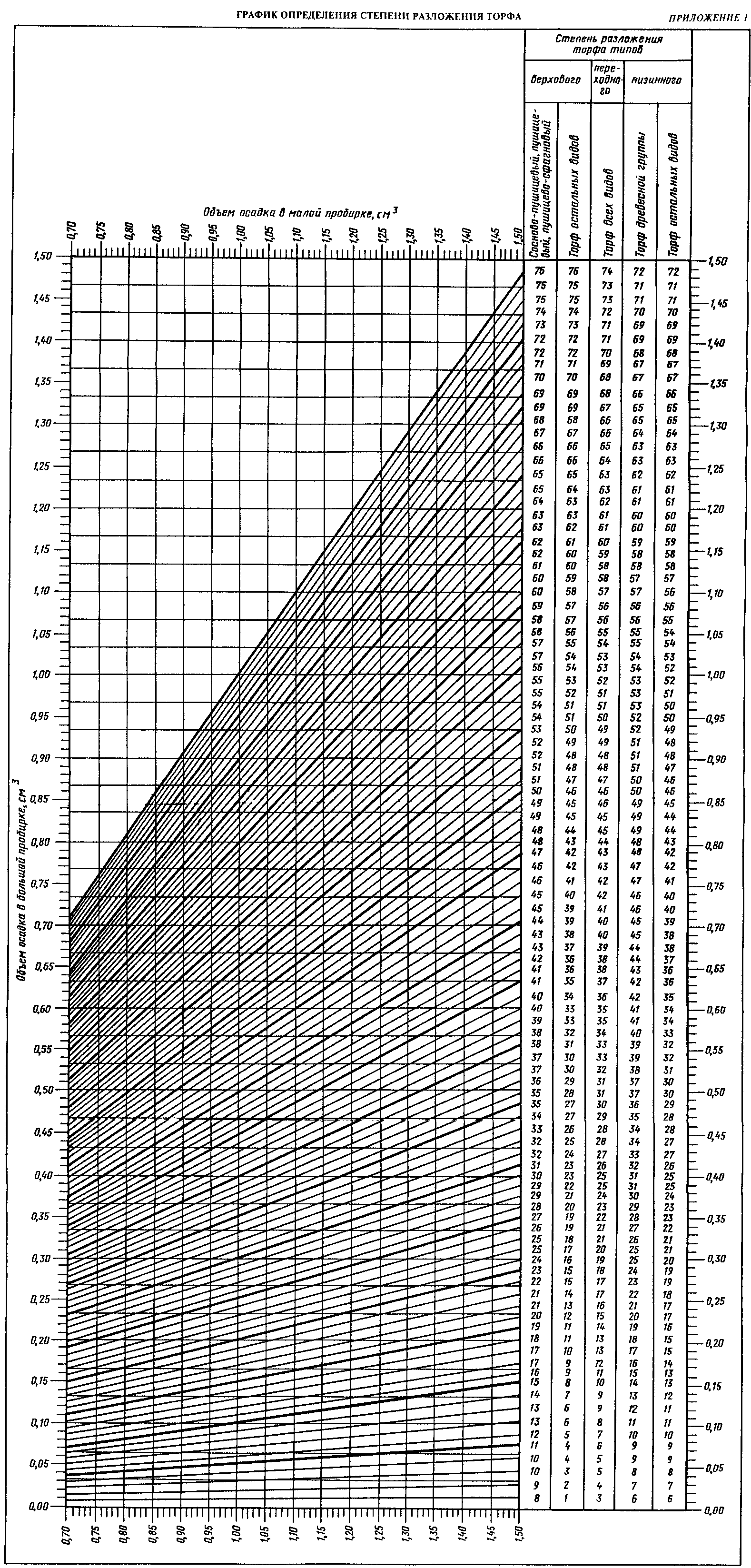

4.1. Степень разложения торфа определяют по графику, указанному в Приложении 1 (вкладка), при этом на оси абсцисс откладывают объем осадка в малой пробирке, а на ординат — объем осадка в большой пробирке.

По прямой графика, расположенной ближе к точке пересечения двух линий, по правой шкале находят значение степени разложения торфа. Результаты испытания записывают в журнал по форме, указанной в Приложении 2.

4.2. Для торфа с зольностью 15% и более в полученные значения степени разложения вносят поправки путем их уменьшения в соответствии с табл. 1.

4.1; 4.2. (Измененная редакция, Изм. № 1).

4.3. При определении степени разложения торфа проводят четыре параллельных определения из одной и той же пробы торфа.

4.4. Погрешность определения степени разложения торфа указана в табл. 2.

4.5. Расхождения между максимальными и минимальными значениями степени разложения торфа четырех параллельных определений приведены в табл. 3.

4.4; 4.5. (Измененная редакция, Изм. № 1).

(Измененная редакция, Изм. № 1).
