ГОСТ 10619-80*. Государственный стандарт Союза ССР. Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры
(введен в действие Постановлением Госстандарта СССР от 30.12.1980 № 6109)
(ред. от 01.04.1985)
от 30 декабря 1980 г. № 6109
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
Self-tapping countersunk screws for metals and plastics. Design and dimensions
с 1 января 1982 года
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6109 срок введения установлен с 01.01.1982.
Взамен ГОСТ 10619-63, ГОСТ 11652-65 в части винтов с притупленным концом.
Переиздание (декабрь 1991 г.) с Изменением № 1, утвержденным в апреле 1985 г. (ИУС 7-85).
1. Настоящий стандарт распространяется на самонарезающие винты с потайной головкой для металла и пластмассы класса точности B с номинальным диаметром резьбы от 2,5 до 8 мм.

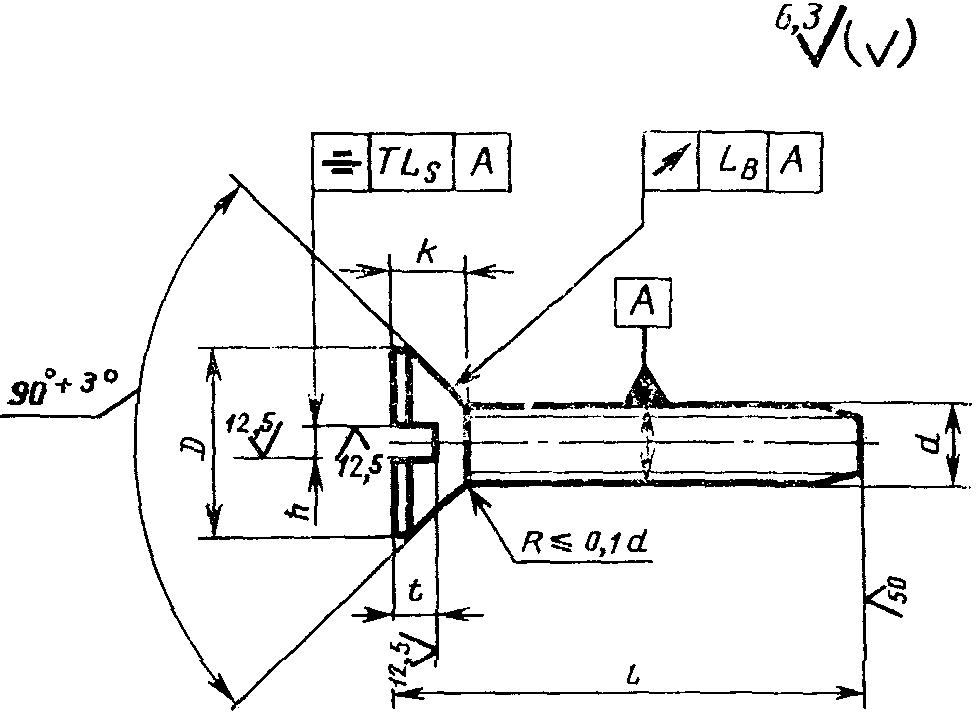

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.
| Номинальный диаметр резьбы d | 2,5 | 3 | 4 | 5 | 6 | 8 | |
| Шаг резьбы P | крупный | 1,25 | 1,75 | 2,00 | 2,5 | 3,5 | |
| мелкий | 1,0 | 1,5 | 1,75 | 2,0 | |||
| Диаметр головки D | Номин. | 4,7 | 5,6 | 7,4 | 9,2 | 11,0 | 14,5 |
| Пред. откл. по h14 | -0,30 | -0,36 | -0,43 | ||||
| Высота головки k, не более | 1,50 | 1,65 | 2,20 | 2,50 | 3,00 | 4,00 | |
| Ширина шлица n | Номин. | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 |
| Не менее | 0,66 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | |
| Не более | 0,80 | 1,00 | 1,20 | 1,51 | 1,91 | 2,31 | |
| Глубина шлица t | Не менее | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 |
| Не более | 0,73 | 0,85 | 1,10 | 1,35 | 1,60 | 2,10 | |
| Допуск биения в заданном направлении (2IT14) | 0,60 | 0,72 | 0,86 | ||||
| Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14) | 0,50 | 0,60 | 0,72 | ||||
| Номер крестообразного шлица | 1 | 2 | 3 | ||||
| Диаметр крестообразного шлица m, не более | 2,6 | 2,8 | 4,0 | 4,5 | 6,5 | 7,4 | |
| Глубина крестообразного шлица, h | 1,05 | 1,25 | 1,55 | 2,05 | 2,45 | 3,40 | |
| Глубина вхождения калибра в крестообразный | Не более | 1,2 | 1,4 | 1,8 | 2,3 | 3,0 | 3,9 |
| шлиц | Не менее | 0,9 | 1,1 | 1,3 | 1,8 | 2,5 | 3,4 |
| Недовод резьбы, не более | 0,8 | 1,0 | |||||

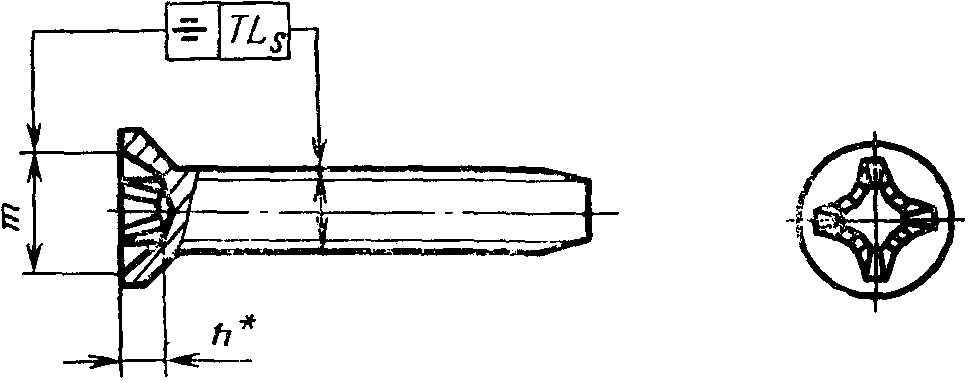

Примечание. Крестообразный шлиц — по ГОСТ 10753-86.

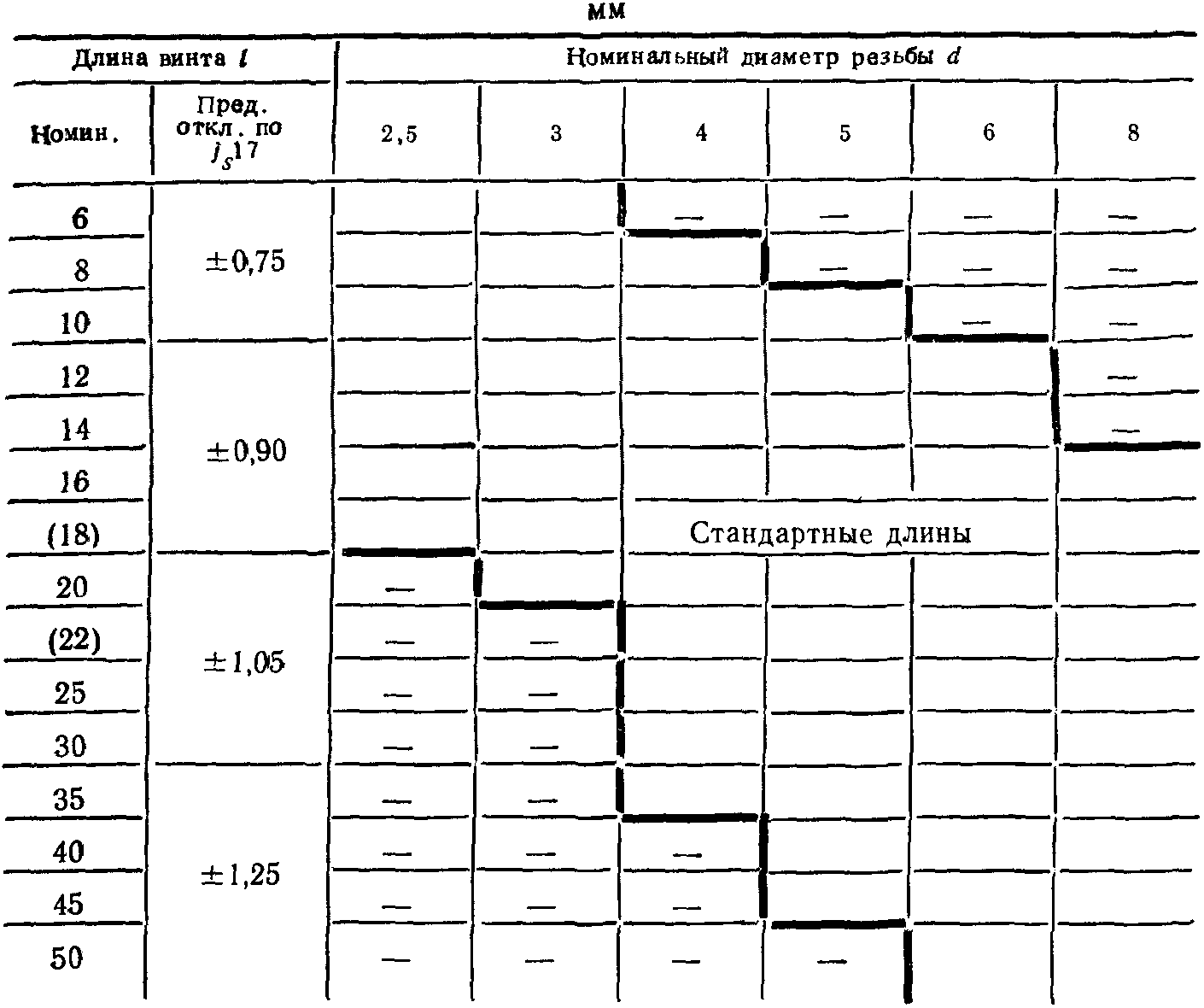

Примечание. Длины l, заключенные в скобки, применять не рекомендуется.
Примеры условного обозначения:
Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
(Измененная редакция, Изм. № 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в справочном Приложении 1.
| Длина винта l, мм | Номинальный диаметр резьбы d, мм | |||||
| 2,5 | 3 | 4 | 5 | 6 | 8 | |
| Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ~= | ||||||
| 6 | 0,20 | 0,30 | - | - | - | - |
| 8 | 0,26 | 0,38 | 0,72 | - | - | - |
| 10 | 0,32 | 0,46 | 0,86 | 1,34 | - | - |
| 12 | 0,37 | 0,54 | 1,00 | 1,56 | 2,48 | - |
| 14 | 0,43 | 0,62 | 1,14 | 1,78 | 2,81 | - |
| 16 | 0,49 | 0,70 | 1,28 | 2,00 | 3,14 | 4,21 |
| 18 | 0,54 | 0,78 | 1,42 | 2,22 | 3,47 | 4,78 |
| 20 | - | 0,86 | 1,56 | 2,44 | 3,80 | 5,35 |
| 22 | - | - | 1,70 | 2,66 | 4,13 | 5,92 |
| 25 | - | - | 1,91 | 2,99 | 4,62 | 6,77 |
| 30 | - | - | 2,19 | 3,54 | 5,43 | 8,19 |
| 35 | - | - | 2,47 | 4,09 | 6,24 | 9,61 |
| 40 | - | - | - | 4,64 | 7,05 | 11,03 |
| 45 | - | - | - | 5,19 | 7,86 | 12,45 |
| 50 | - | - | - | - | 8,67 | 13,87 |
Приложение 2. (Исключено, Изм. № 1).
